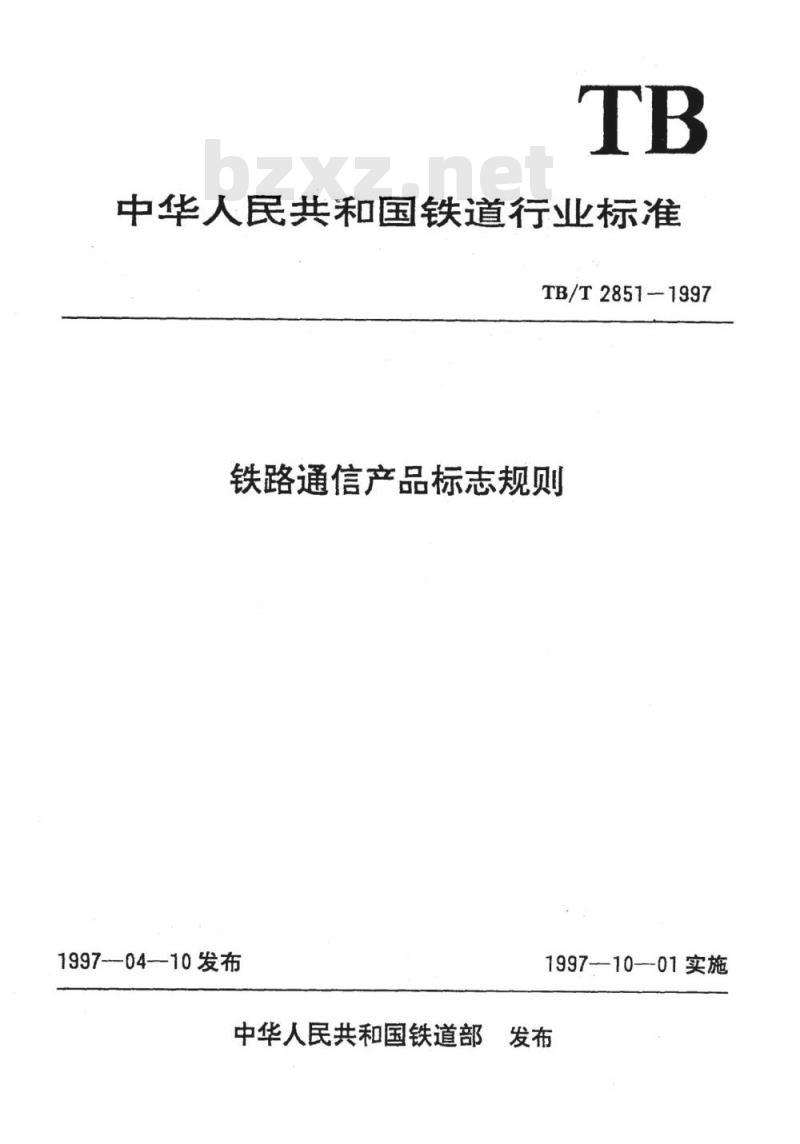

中华人民共和国铁道行业标准
TB/T2851-1997
铁路通信产品标志规则
1997--04-10发布
1997-—10—01实施
中华人民共和国铁道部

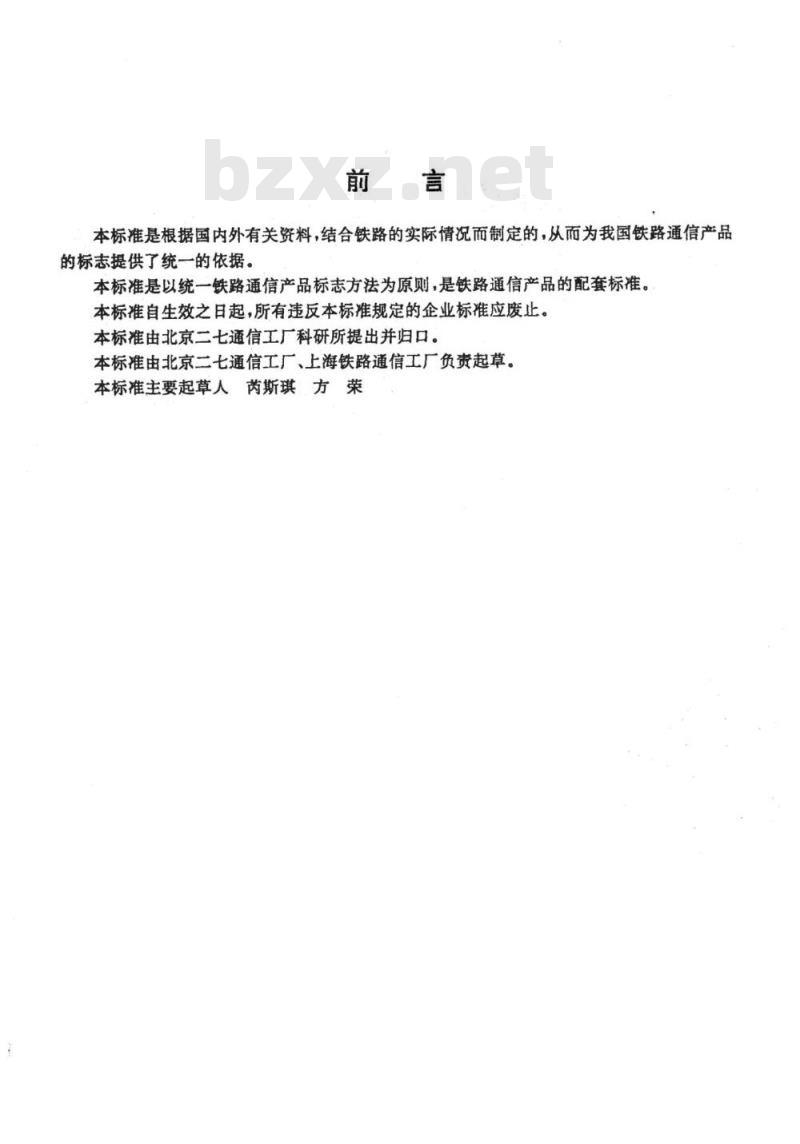

本标准是根据国内外有关资料，结合铁路的实际情况而制定的，从而为我国铁路通信产品的标志提供了统一的依据。
本标准是以统一铁路通信产品标志方法为原则，是铁路通信产品的配套标准。本标准自生效之日起，所有违反本标准规定的企业标准应废止。本标准由北京二七通信工厂科研所提出并归口。本标准由北京二七通信工厂、上海铁路通信工厂负责起草。本标主要起草人芮斯琪方荣

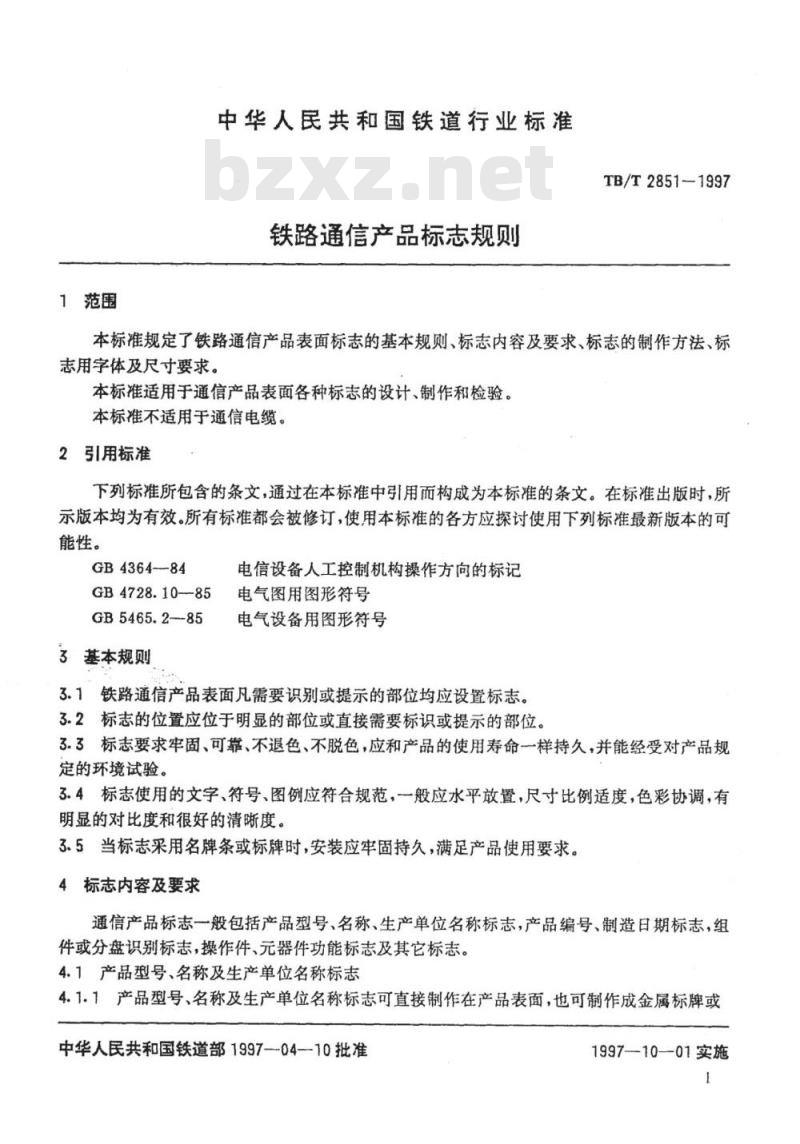

1范围
中华人民共和国铁道行业标准
铁路通信产品标志规则
TB/T2851-1997
本标准规定了铁路通信产品表面标志的基本规则、标志内容及要求、标志的制作方法、标志用字体及尺寸要求。
本标准适用于通信产品表面各种标志的设计、制作和检验。本标准不适用于通信电缆。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB4364-84
GB4728.10-85
GB5465.2--85
3基本规则
电信设备人工控制机构操作方向的标记电气图用图形符号
电气设备用图形符号
3.1铁路通信产品表面凡需要识别或提示的部位均应设置标志。3.2标志的位置应位于明显的部位或直接需要标识或提示的部位。3.3标志要求牢固、可靠、不退色、不脱色，应和产品的使用寿命一样持久，并能经受对产品规定的环境试验。
3.4标志使用的文字、符号、图例应符合规范，一般应水平放置，尺寸比例适度，色彩协调，有明显的对比度和很好的清晰度。3.5当标志采用名牌条或标牌时，安装应牢固持久，满足产品使用要求。标志内容及要求
通信产品标志一般包括产品型号、名称、生产单位名称标志，产品编号、制造日期标志，组件或分盘识别标志，操作件、元器件功能标志及其它标志。4.1产品型号、名称及生产单位名称标志4.1.1产品型号、名称及生产单位名称标志可直接制作在产品表面，也可制作成金属标牌或中华人民共和国铁道部1997—04—10批准1997-10-01实施

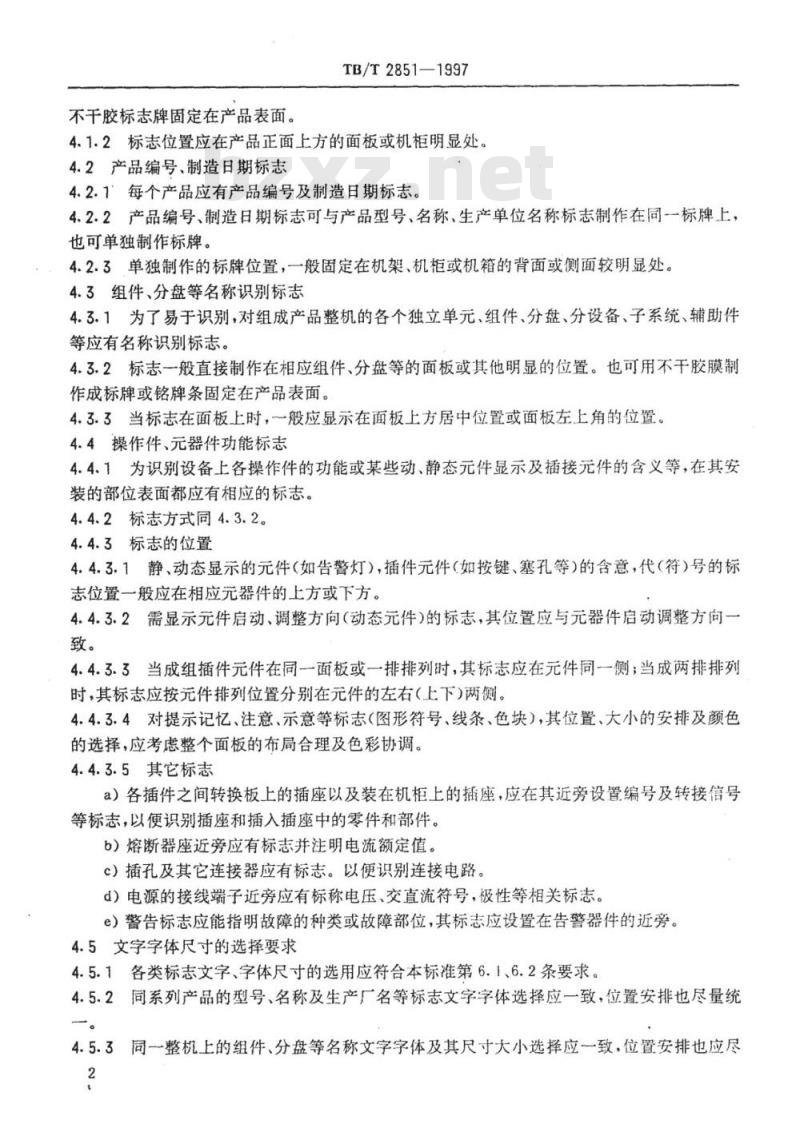

不干胶标志牌固定在产品表面。TB/T2851—1997
4.1.2标志位置应在产品正面上方的面板或机柜明显处。4.2产品编号、制造日期标志
4.2.1＇每个产品应有产品编号及制造日期标志。4.2.2产品编号、制造日期标志可与产品型号、名称、生产单位名称标志制作在同一标牌上，也可单独制作标牌。
4.2.3单独制作的标牌位置，一般固定在机架、机柜或机箱的背面或侧面较明显处。4.3组件、分盘等名称识别标志
4.3.1为了易于识别，对组成产品整机的各个独立单元、组件、分盘、分设备、子系统、辅助件等应有名称识别标志。
4.3.2标志一般直接制作在相应组件、分盘等的面板或其他明显的位置。也可用不干胶膜制作成标牌或铭牌条固定在产品表面。4.3.3当标志在面板上时，一般应显示在面板上方居中位置或面板左上角的位置。4.4操作件、元器件功能标志
4.4.1为识别设备上各操作件的功能或某些动、静态元件显示及插接元件的含义等，在其安装的部位表面都应有相应的标志。4.4.2标志方式同4.3.2。Www.bzxZ.net
4.4.3标志的位置
4.4.3.1静、动态显示的元件（如告警灯），插件元件（如按键、塞孔等）的含意，代（符）号的标志位置一般应在相应元器件的上方或下方。4.4.3.2需显示元件启动、调整方向（动态元件）的标志，其位置应与元器件启动调整方向一致。
4.4.3.3当成组插件元件在同一面板或一排排列时，其标志应在元件同一侧；当成两排排列时，其标志应按元件排列位置分别在元件的左右（上下）两侧。4.4.3.4对提示记忆、注意、示意等标志（图形符号、线条、色块），其位置、大小的安排及颜色的选择，应考虑整个面板的布局合理及色彩协调。4.4.3.5其它标志
a）各插件之间转换板上的插座以及装在机柜上的插座，应在其近旁设置编号及转接信号等标志，以便识别插座和插入插座中的零件和部件。b6）熔断器座近旁应有标志并注明电流额定值。c）插孔及其它连接器应有标志。以便识别连接电路。d）电源的接线端子近旁应有标称电压、交直流符号，极性等相关标志。e）警告标志应能指明故障的种类或故障部位，其标志应设置在告警器件的近旁。4.5文字字体尺寸的选择要求
4.5.1各类标志文字、字体尺寸的选用应符合本标准第6.1、6.2条要求。4.5.2同系列产品的型号、名称及生产厂名等标志文字字体选择应一致，位置安排也尽量统4.5.3同一整机上的组件、分盘等名称文字字体及其尺寸大小选择应一致，位置安排也应尽2
量统一。

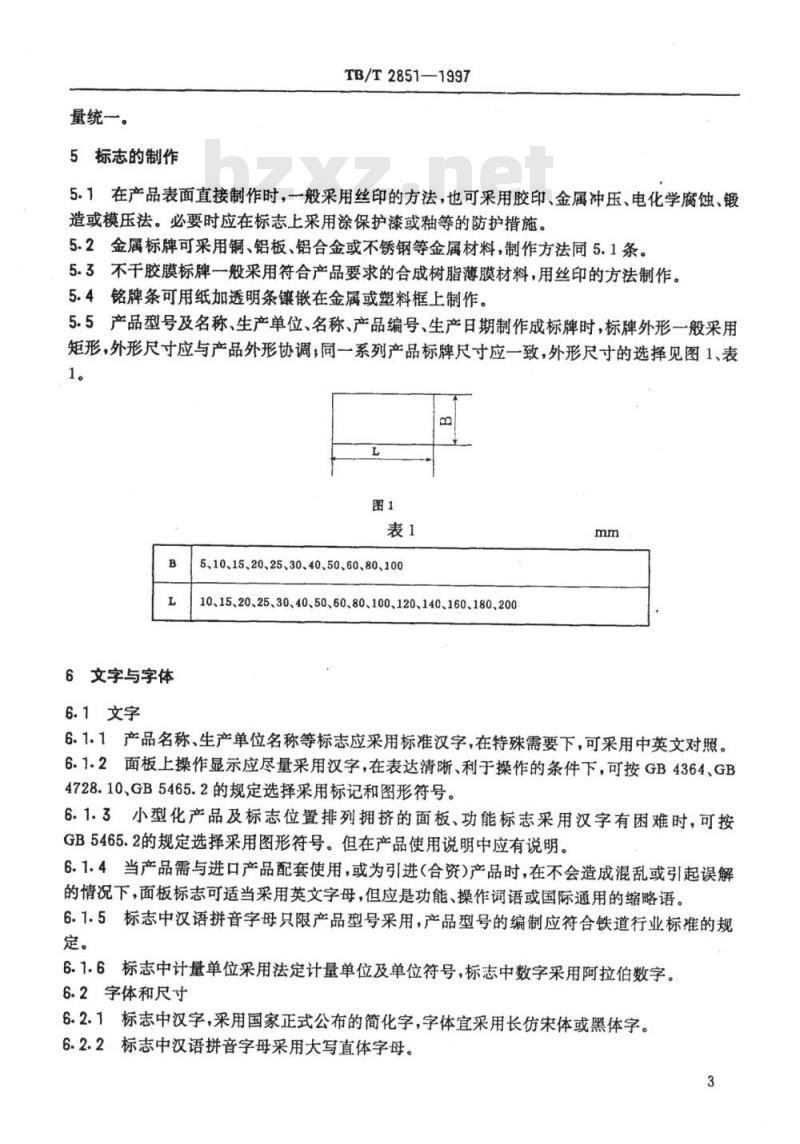

5标志的制作
TB/T2851—1997
5.1在产品表面直接制作时，一般采用丝印的方法，也可采用胶印、金属冲压、电化学腐蚀、锻造或模压法。必要时应在标志上采用涂保护漆或釉等的防护措施。5.2金属标牌可采用铜、铝板、铝合金或不锈钢等金属材料，制作方法同5.1条。5.3不干胶膜标牌一般采用符合产品要求的合成树脂薄膜材料，用丝印的方法制作。5.4铭牌条可用纸加透明条镶嵌在金属或塑料框上制作。5.5产品型号及名称、生产单位、名称、产品编号、生产日期制作成标牌时，标牌外形一般采用矩形，外形尺寸应与产品外形协调，同一系列产品标牌尺寸应一致，外形尺寸的选择见图1、表1。
5、10、15、20、25、30、40、50、60、80、10010、15、20、25、30、40、50、60、80、100、120、140、160、180、2006文字与字体
6.1文字
6.1.1产品名称、生产单位名称等标志应采用标准汉字，在特殊需要下，可采用中英文对照。6.1.2面板上操作显示应尽量采用汉字，在表达清晰、利于操作的条件下，可按GB4364、GB4728.10、GB5465.2的规定选择采用标记和图形符号。6.1.3小型化产品及标志位置排列拥挤的面板、功能标志采用汉字有困难时，可按GB5465.2的规定选择采用图形符号。但在产品使用说明中应有说明。6.1.4当产品需与进口产品配套使用，或为引进（合资）产品时，在不会造成混乱或引起误解的情况下，面板标志可适当采用英文字母，但应是功能、操作词语或国际通用的缩略语。6.1.5标志中汉语拼音字母只限产品型号采用，产品型号的编制应符合铁道行业标的规定。
6.1.6标志中计量单位采用法定计量单位及单位符号，标志中数字采用阿拉伯数字。6.2字体和尺寸
6.2.1标志中汉字，采用国家正式公布的简化字，字体宜采用长仿宋体或黑体字。6.2.2·标志中汉语拼音字母采用大写直体字母。3
TB/T2851—1997
6.2.3标志中拉丁文字母、阿拉伯数字均采用正体。6.2.4标志中英文词语，除词头字母采用大写正体，其它采用小写正体；缩略语应采用大写正体字母。
6.2.5字体尺寸均以字号表示，字号以字母高度（mm）命名，各号字应符合表2的规定。表2
字体高度
字体高度
6.2.6面板上标志产品名称及生产单位名称字体、字号的选择，应从表3中选取。面板分盘名称字体、字号的选择应与面板其他标志比例适当，以求协调、美观、清晰。表3
整机型号、名称
直接制作
15、20、
25、30、
40、50
5、6、7、
15、20
生产单位名称
直接制作
5、6、7、
15、20、
25、30
4、5、6、
13、15
产品编号
制造日期
3、4、5、6、
7、10
7当产品为出口产品时，其标志应符合合同要求。分盘、组件名称
直接制作标牌
3、3.5、4、5、6、7、10、
操作件的功能及其它
直接制作标牌
2、2.5、3、3.5、4、5、
6、7、10
2851-1997
