- HG/T 2138-2009 搪玻璃同心异径管

【HG化工标准】 搪玻璃同心异径管
- HG/T2138-2009
- 现行
标准号:
HG/T 2138-2009
标准名称:
搪玻璃同心异径管
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
286.20 KB

点击下载
标准简介:
HG/T 2138-2009.Glass lined concentric pipes.
1范围
HG/T 2138规定了搪玻璃同心异径管的型式、基本参数,尺寸及技术要求。
HG/T 2138适用于公称压力不大于1. 0 MPa,设计温度高于- 20℃至200 ℃的搪玻璃同心异径管。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版木适用于本标准。
GB/T 1804一般公差未注公差的线性和角度尺寸公差
GB/T 5782六角头螺栓
GB/T 6170 I 型六角螺母
GB/T 12459钢制对焊无缝管件
HG/T 2105搪玻璃设备活套法兰
HG 2432搪玻璃设备技术条件
3型式、基本参数及主要尺寸
3.1钢制搪玻璃同心 异径管的型式.参数及主要尺寸见图1.表1。
3.2标记示例:
PN为1.0MPa,DN1为80mm,DN2为50mm搪玻璃同心异径管,其标记为:
同心异径管PN 1.0 DN 80/50 HG/T 2138-2008
4技术要求
4.1搪玻璃同心 异径管的材料、设计、制造、检验和验收应符合HG 2432和GB/T 12459相关规定。
4.2加工面未注公差尺寸的公差等级按GB 1804规定的m级,非加工面未注公差尺寸的公差等级按c级。
4.3搪玻璃同心异径管长度L的允许偏差按表2规定。

部分标准内容:
备案号:25848—2009

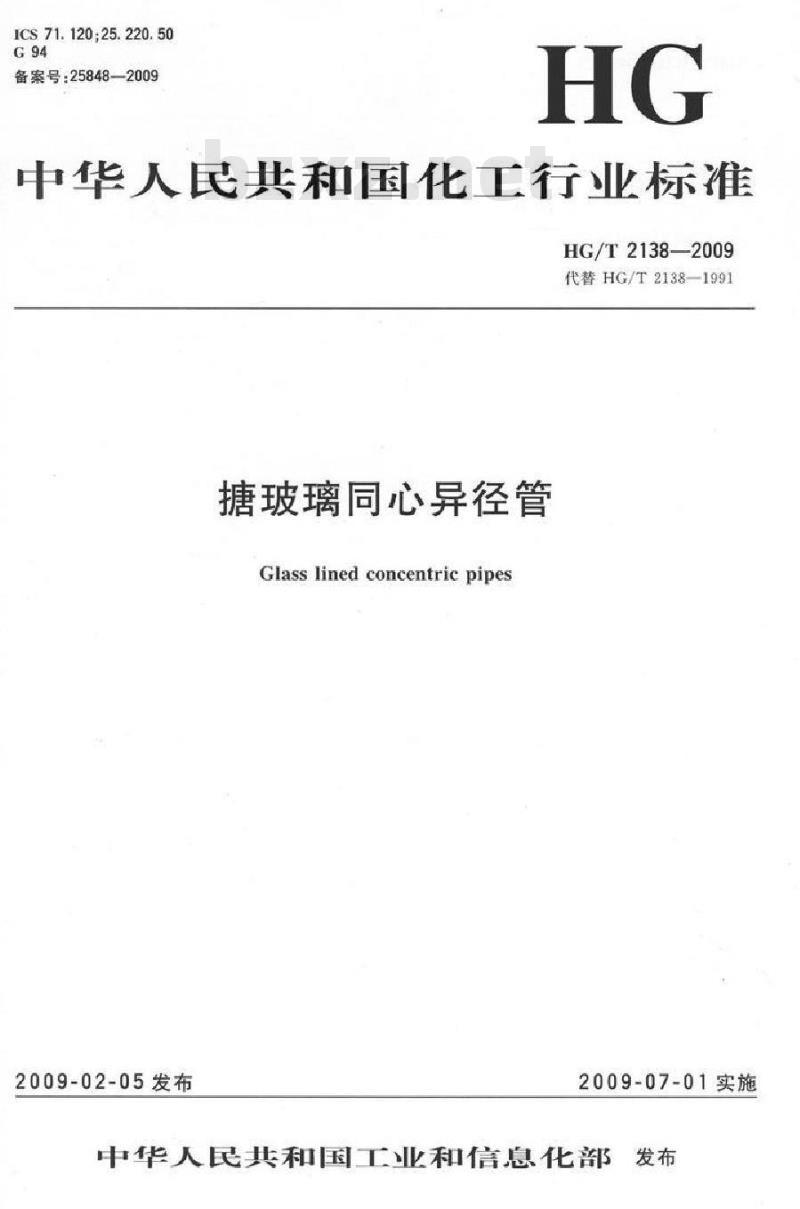

中华人民共和国化工行业标准
HG/T2138-2009
代替HG/T2138—1991
糖玻璃同心异径管
Glass linedconcentricpipes
2009-02-05发布
2009-07-01实施

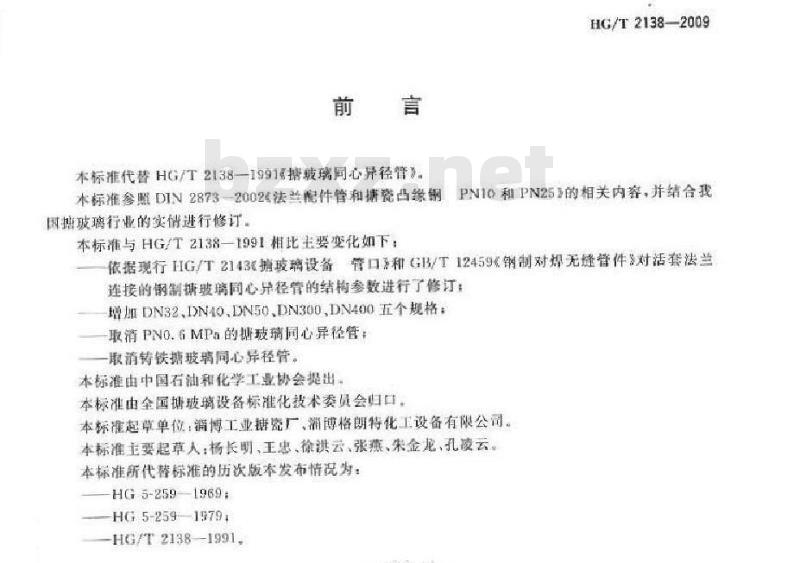

中华人民共和国工业和信息化部发布前言
HG/T2138-2009
本标准代替HG/T2138—1991携瑞同心异径管》本标准参照DIN2873一2002法兰配件管和携瓷凸缘钢PN10和PN25的相关内容,并结合我国塘玻璃行业的实情进行修订
本标准与HG/T2138一1991相比主要变化如下:依据现行HIG/T2143≤塘玻聘设备管口和GB/T12459钢制对焊无缝管件对活套法盖连按的钢制据玻离同心异径管的结构参数进行了修订:增加DN32、DN4ODN50、DN300DN400五个规格:一取消PNO.GMPa的捷玻璃同心异径管:取消转铁携玻璃同心异径管。bZxz.net
本标准由中国石油和化学工业协会提出本标准由全国塘玻璃设备标准化技术委员会妇口,本标准起草单位:消博工业塘瓷厂消博格朗特化工设备有限公司。本标准主要起草人·杨长明、王忠、徐洪云张燕、朱金龙,孔凌云。本标准所代替标准的历次版本发布情说为:HG5-259-1969
-HG5-259-1979:
-HG/T2138-1991
TiKANTKAca

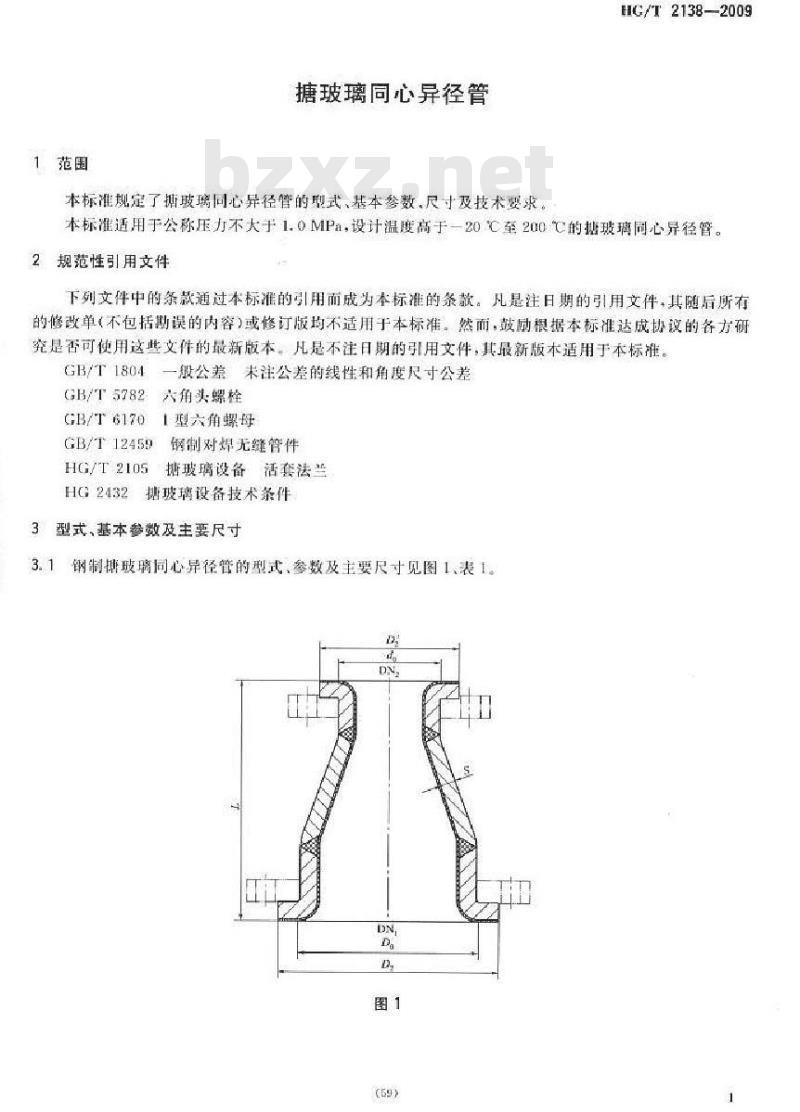

1范围
糖玻璃同心异径管
本标准规定了据玻璃同心异径管的型式基本参数尺寸及技术要求。HC/T2138-2009
本标准适用于公称压力不大于1.0MPa,设计温度高于一20C至200℃的糖玻璃同心异径管。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单(不包括期误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这此文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准,GB/T1804一般公差未注公差的线性和角度尺寸公差GB/T5782六角头螺栓
GB/T61701型六角螺母
GB/T12459钢制对焊无缝管件
HG/T2105携玻璃设备活套法兰
HG2432糖玻璃设备技术条件
3型式,基本参数及主要尺寸
3.1钢制携玻璃同心异径管的型式、参数及主要尺寸见图1表1。DN
HG712323
+的精
sasaae
saaooeeonoopne3uaaa8ee
3.2标记示例:

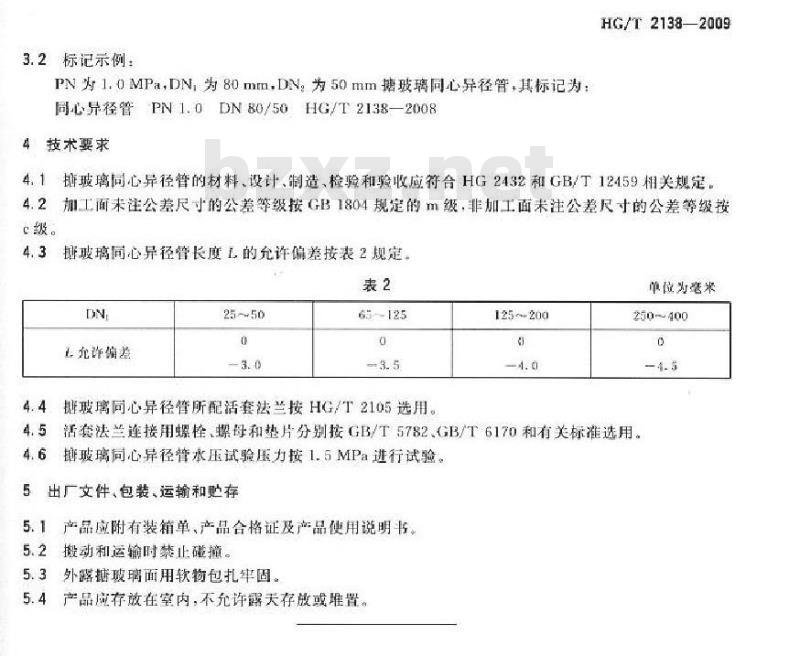

PN为1.0MPa,DN,为80mm,DN,为50mm携玻璃同心异径管,其标记为:同心异径管PN1.0DN80/50HG/T2138-20084技术要求
HG/T2138200
4.1据玻璃同心异径管的材料、设计、制造、检验和验收应符合HG2432和GB/T12459相关规定。4.2加工面未注公差尺寸的公差等级按GB1804规定的m级,非加工面未注公差尺寸的公差等级按c级。
期玻璃同心异径管长度L的允许偏差按表2规定。4.3
L允许偏差
65-125
趣玻瑪同心异径管所配活套法兰按HG/T2105选用。4.4
125200
单位为毫米
250~400
4.5活套法兰连接用螺栓螺母和垫片分别接GB/T5782.GB/T6170和有关标准选用。4.6趣玻璃同心异径管水压试验压力按1.5MPa进行试验5元出厂文件、包装、运输和购存5.1产品应附有装箱单,产品合格证及产品使用说明书。5.2搬动和运输时禁止磁撞。
5.3外露据玻璃面用软物包扎牢固、5.4产品应存放在室内,不允许露天存放或堆置。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
