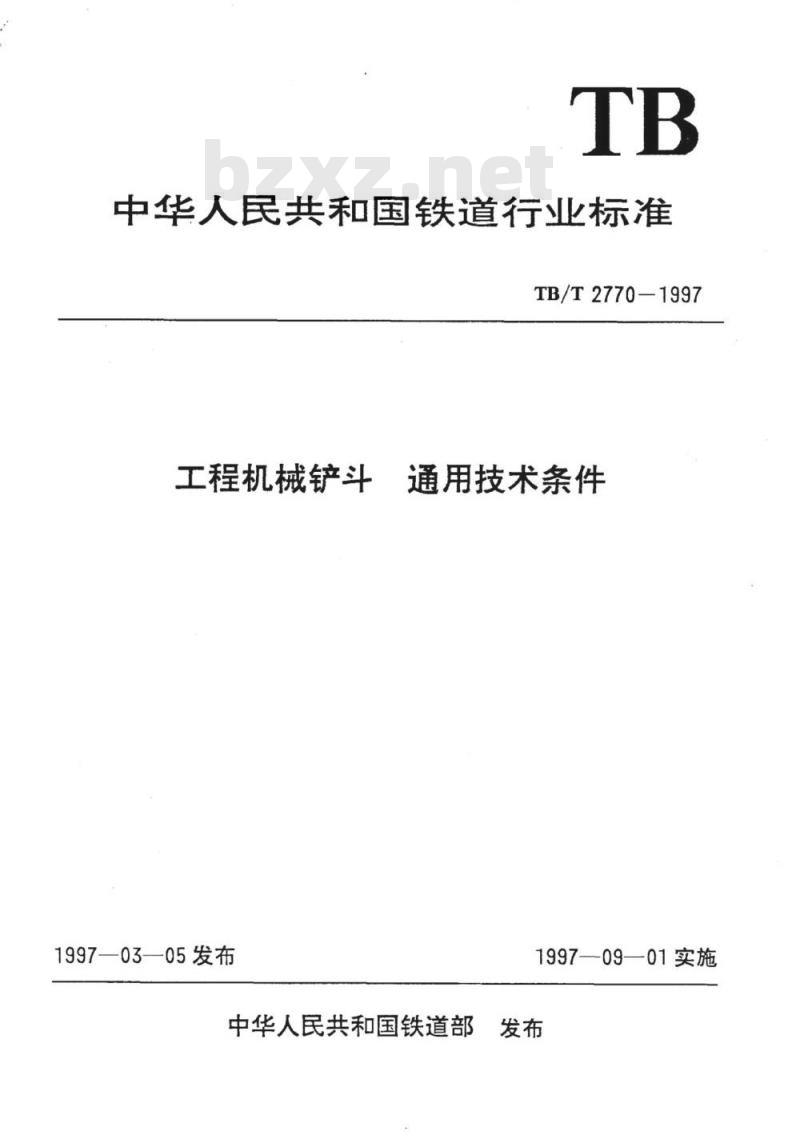

【TB铁路运输标准】 工程机械铲斗通 用技术条件

中华人民共和国铁道行业标准
TB/T2770—1997
工程机械铲斗
1997—03—05发布
通用技术条件
1997—09—01实施
中华人民共和国铁道部

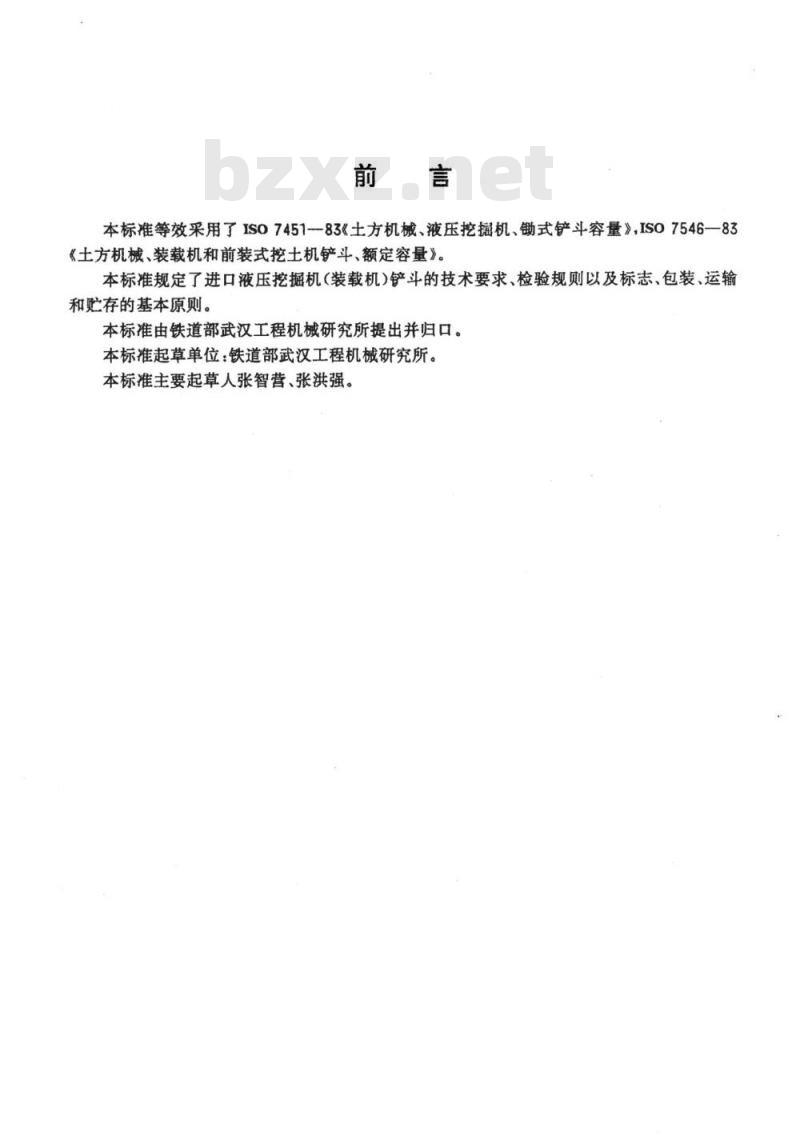

本标准等效采用了ISO7451-83《土方机械、液压挖掘机、锄式铲斗容量》，ISO7546—83《土方机械、装载机和前装式挖土机铲斗、额定容量》。本标准规定了进口液压挖掘机（装载机）铲斗的技术要求、检验规则以及标志、包装、运输和贮存的基本原则。
本标准由铁道部武汉工程机械研究所提出并归口。本标准起草单位：铁道部武汉工程机械研究所。本标准主要起草人张智营、张洪强。中华人民共和国铁道行业标准
工程机械铲斗
通用技术条件

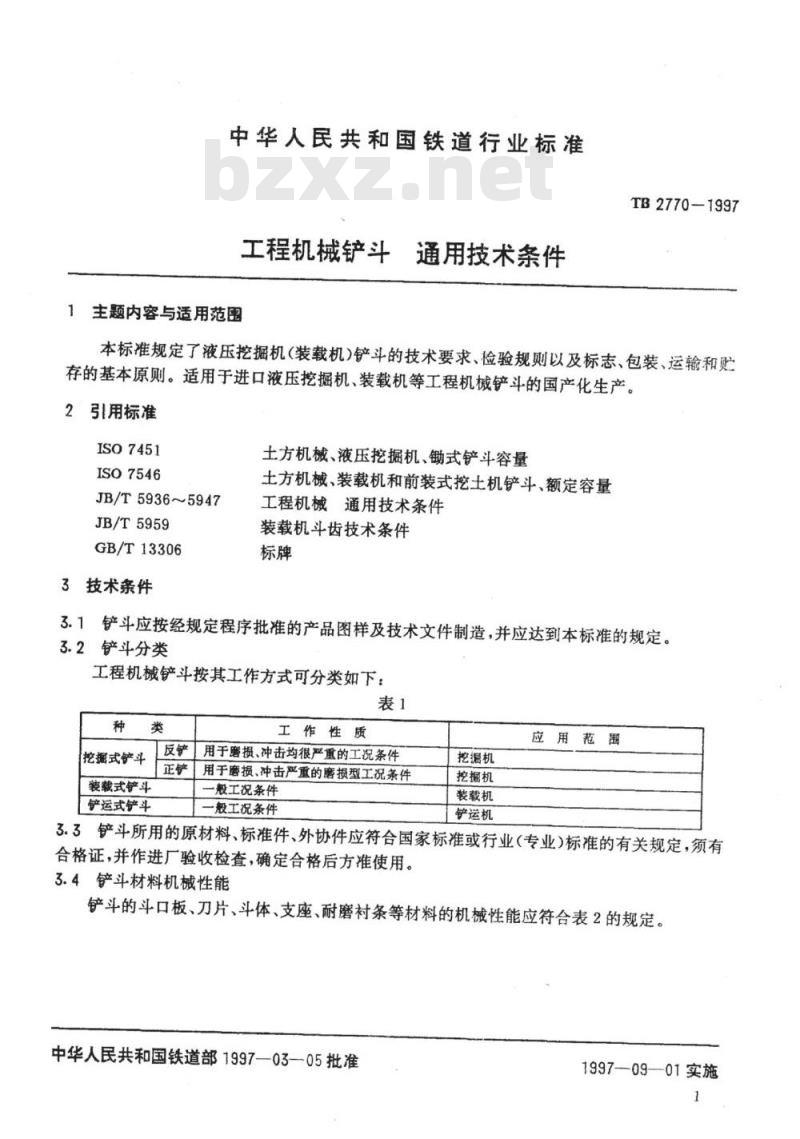

1主题内容与适用范围
TB2770-1997
本标准规定了液压挖掘机（装载机)铲斗的技术要求、检验规则以及标志、包装、运输和贮存的基本原则。适用于进口液压挖掘机、装载机等工程机械铲斗的国产化生产。2引用标准
ISO7451
ISO7546
JB/T5936~5947
JB/T5959
GB/T13306
技术条件
土方机械、液压挖掘机、锄式铲斗容量土方机械、装载机和前装式挖土机铲斗、额定容量工程机械通用技术条件
装载机斗齿技术条件
铲斗应按经规定程序批准的产品图样及技术文件制造，并应达到本标准的规定。3.1
3.2铲斗分类
工程机械铲斗按其工作方式可分类如下：表1
挖掘式铲斗
装载式铲斗
铲运式铲斗
工作性质
反铲用于磨损、冲击均很严重的工况条件正铲
用于磨损、冲击严重的磨损型工况条件一般工况条件
一般工况条件
挖掘机
挖掘机
装载机
铲运机
应用范围
3.3铲斗所用的原材料、标准件、外协件应符合国家标准或行业（专业）标准的有关规定，须有合格证，并作进厂验收检查，确定合格后方准使用。3.4铲斗材料机械性能
铲斗的斗口板、刀片、斗体、支座、耐磨衬条等材料的机械性能应符合表2的规定。中华人民共和国铁道部1997—03—05批准1997--09—01实施www.bzxz.net
斗口板
耐磨衬条
表面硬度
HRC46~52
HRC4652
HB217255
HB196~229
TB/T2770—1997
机械性能指
屈服强度
≥490
抗拉强度
≥1620
≥471
伸长率
冲击韧性
3.5铲斗所采用的斗齿（包括齿套、齿座、销等）应符合JB/T5959的规定。3.6铲斗的全部铸、锻、焊、热处理、机加工件及装配与涂装，除必须符合图样规定的技术要求外，还应符合JB/T5936～5947的有关规定。3.7铲斗应设吊装孔（环），并保证有足够的强度和吊装空间。3.8铲斗外表面应平整光洁、无疤痕、无锐边、毛刺。外露的机加工及防锈的表面，均应清理于净，涂以防锈脂或防锈漆。
3.9铲斗加工完毕，检验合格后，应进行漆装施工，涂漆应符合JB/T5946的规定。4检验方法
制造厂应对产品进行出厂试验，出厂试验内容与方法按制造厂试验标准及产品试验大纲规定进行试验。
4.1外形检查
外形检查系指对铲斗进行不解体外观检查，检查下列各项内容应符合设计要求。a）铲斗外形尺寸：
b）铲斗外表面应平整光滑；
c）铲斗各主要部件的外形、安装位置；d）铲斗各部涂漆状况。
4.2结构检查
结构检查系指对铲斗整体结构的一般性能所做的检查。4.3按ISO7451或ISO7546检测铲斗的容积，应符合图样技术要求的规定。4.4检测铲斗安装孔座相对位置尺寸，应符合图样技术要求的规定。5检验规则
5.1铲斗检验以本标准和产品图样、技术文件作为出厂验收依据。5.2铲斗须经工厂质量检验部门检验合格后方准出厂，出厂时应附合格证，并附有下列文件方能出厂。
a）使用保养说明；
b）易损件目录。

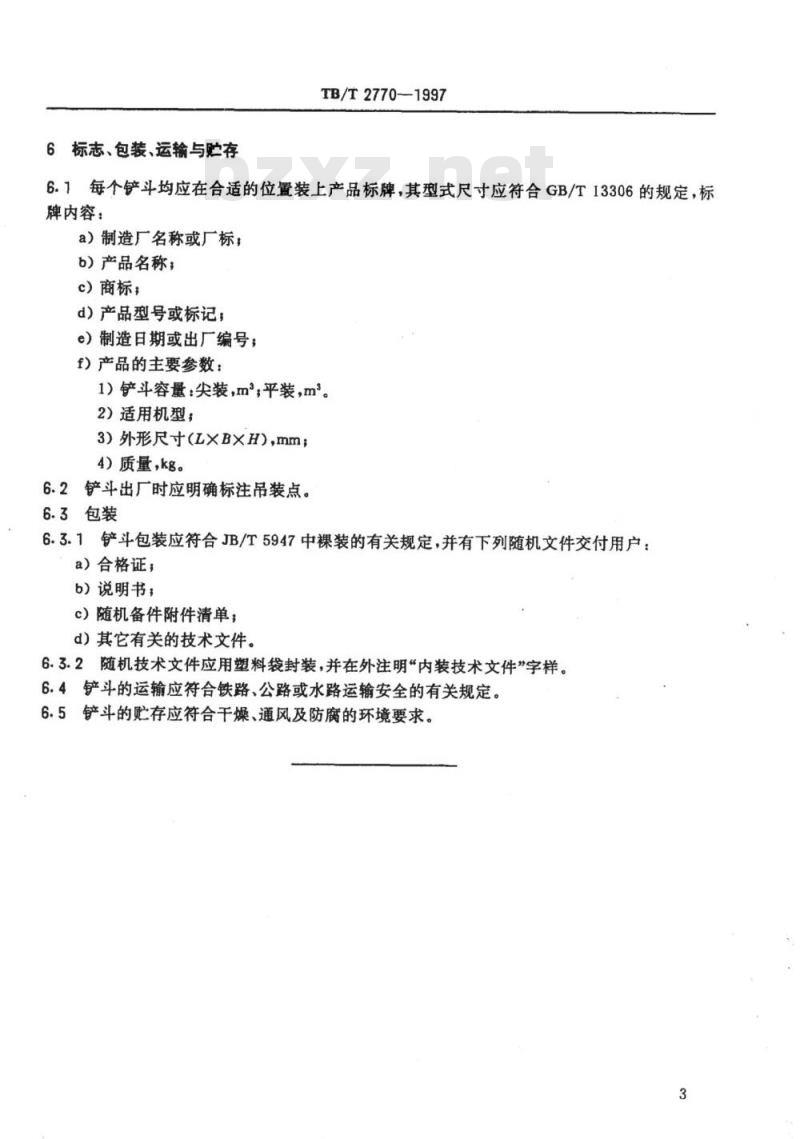

6标志、包装、运输与贮存
TB/T2770—1997
6.1每个铲斗均应在合适的位置装上产品标牌，其型式尺寸应符合GB/T13306的规定，标牌内容：
a）制造厂名称或厂标；
b）产品名称；
c）商标；
d）产品型号或标记，
e）制造日期或出厂编号；
f）产品的主要参数：
1）铲斗容量：尖装，m，平装，m。2）适用机型；
3）外形尺寸（L×B×H），mm；4）质量，kg。
6.2铲斗出厂时应明确标注吊装点。6.3包装
6.3.1铲斗包装应符合JB/T5947中裸装的有关规定，并有下列随机文件交付用户：a）合格证；
b）说明书；
c）随机备件附件清单，
d）其它有关的技术文件。
6.3.2随机技术文件应用塑料袋封装，并在外注明“内装技术文件”字样。6.4铲斗的运输应符合铁路、公路或水路运输安全的有关规定。6.5铲斗的贮存应符合干燥、通风及防腐的环境要求。3
