【TB铁路运输标准】 铁路视频监控需求规范铁路公安用户

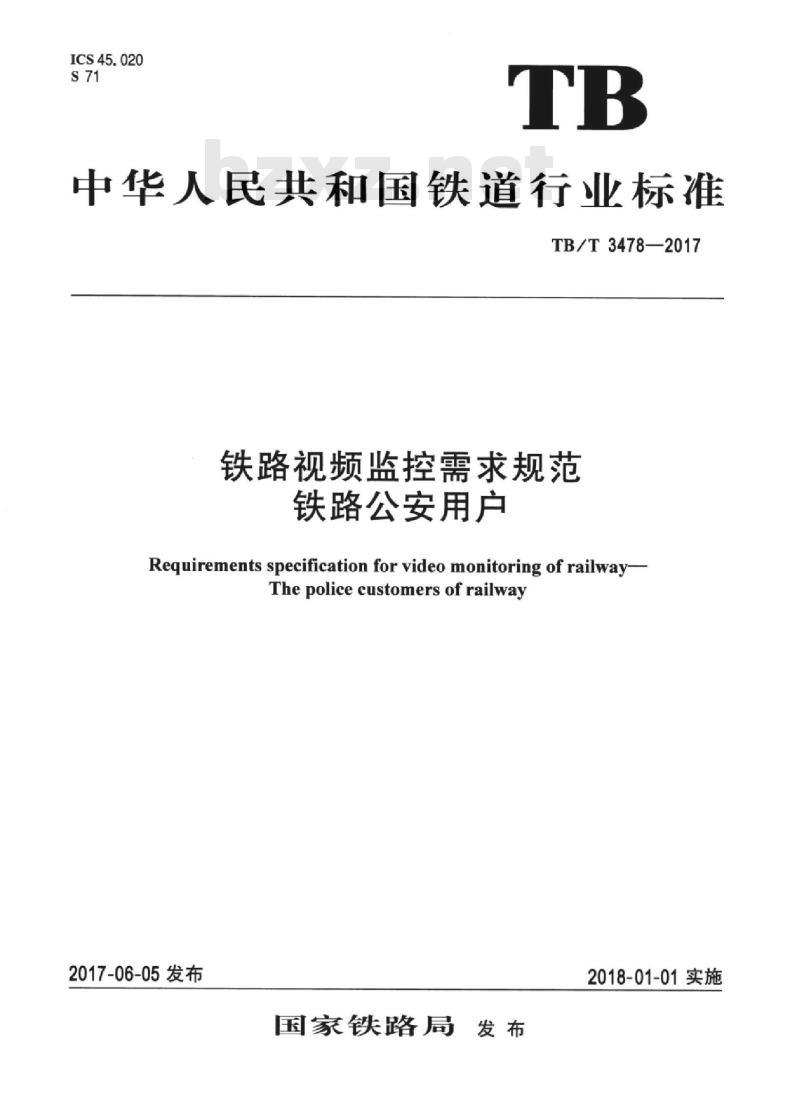

ICS45.020
中华人民共和国铁道行业标准
TB/T3478—2017
铁路视频监控需求规范
铁路公安用户
Requirements specification for video monitoring of railwayThepolicecustomersofrailway
2017-06-05发布
国家铁路局发布
2018-01-01实施

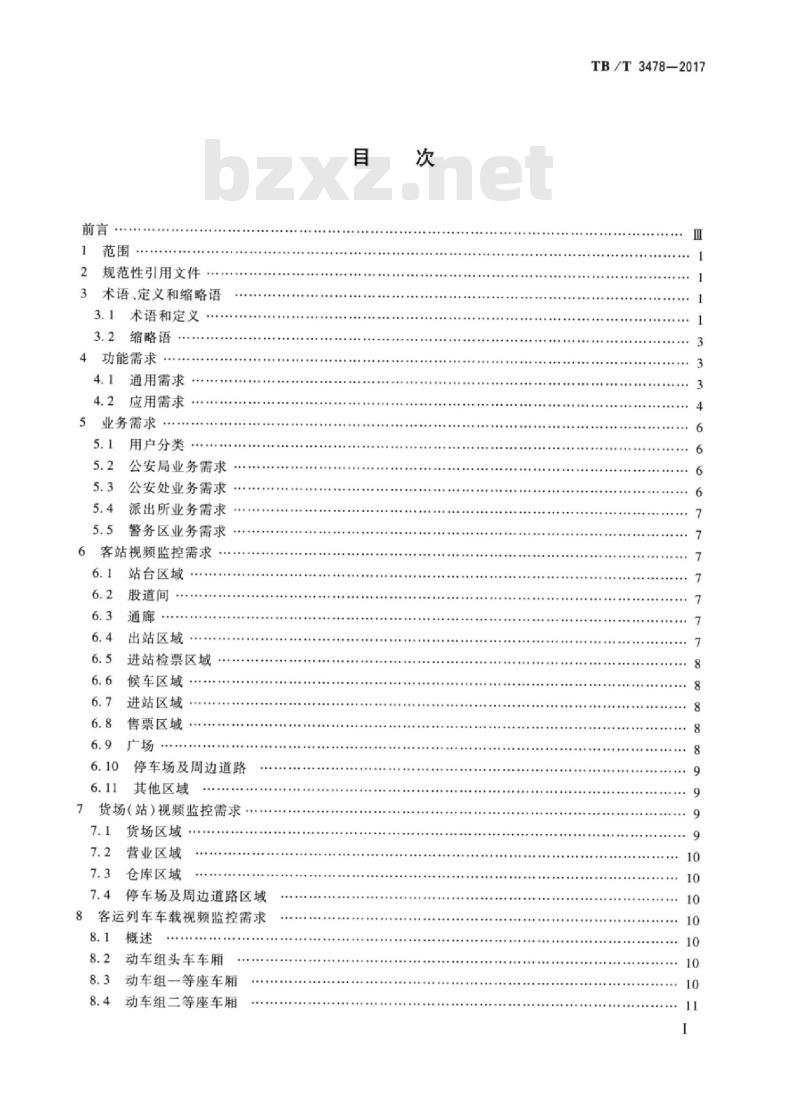

2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4功能需求
4.1通用需求
4.2应用需求
5业务需求
5.1用户分类
公安局业务需求
公安处业务需求
派出所业务需求
警务区业务需求
客站视频监控需求
站台区域
股道间
出站区域
进站检票区域
候车区域
进站区域
售票区域
停车场及周边道路
其他区域
7货场（站）视频监控需求
货场区域
营业区域
仓库区域
停车场及周边道路区域
8客运列车车载视频监控需求
动车组头车车厢
动车组一等座车厢
动车组二等座车厢
TB/T3478—2017
TB/T3478—2017

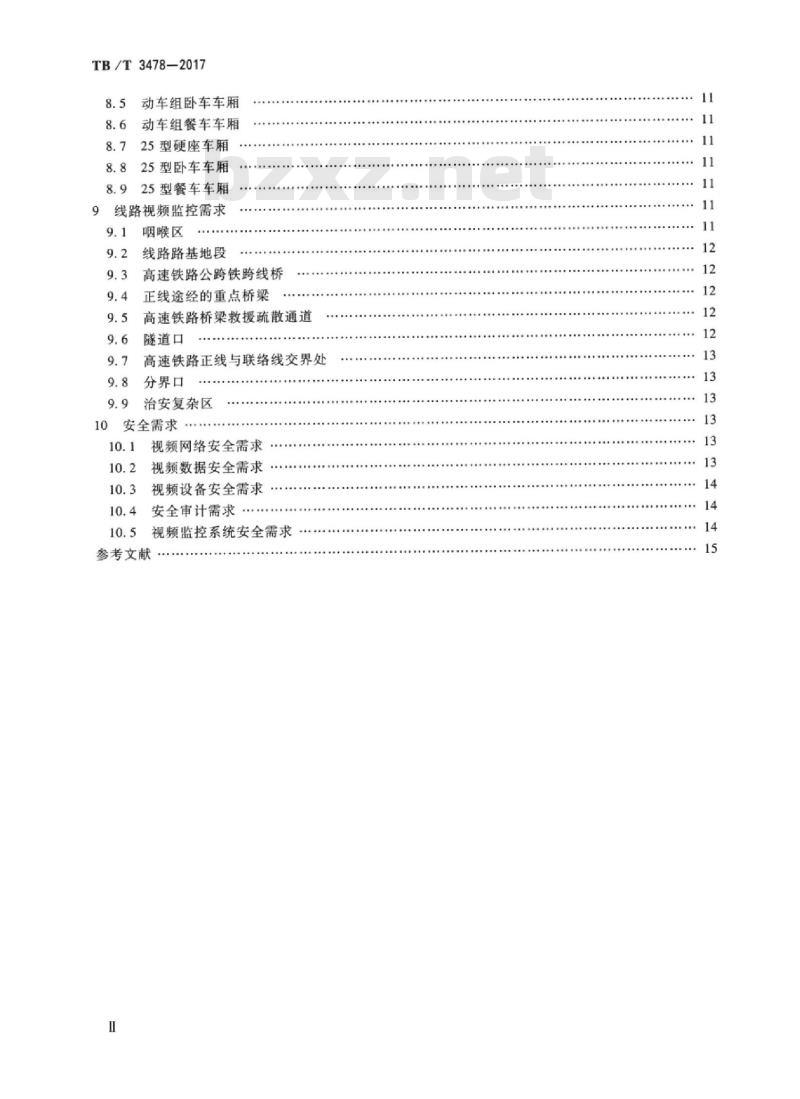

动车组卧车车厢
8.6动车组餐车车厢
8.725型硬座车厢
8.825型卧车车厢
25型餐车车厢
线路视频监控需求
咽喉区
线路路基地段
高速铁路公跨铁跨线桥
正线途经的重点桥梁
高速铁路桥梁救援疏散通道
隧道口
高速铁路正线与联络线交界处
分界口
治安复杂区
安全需求
视频网络安全需求
视频数据安全需求
视频设备安全需求
安全审计需求
视频监控系统安全需求
参考文献

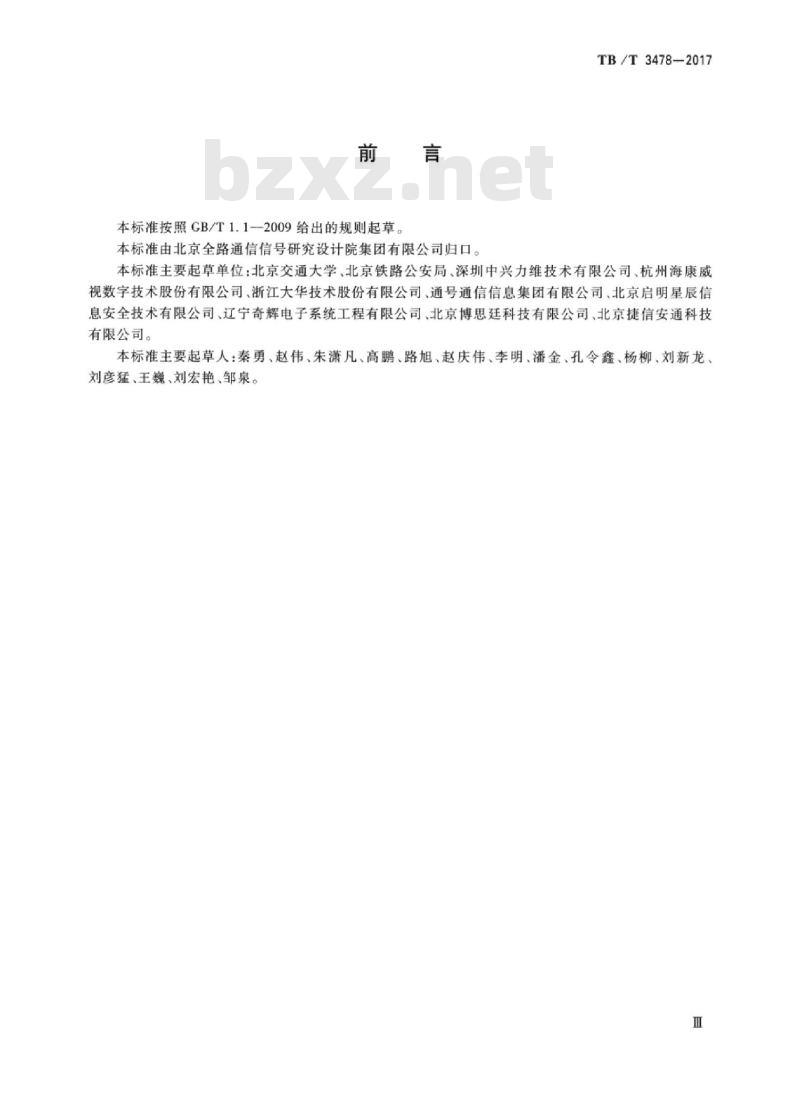

本标准按照GB/T1.1一2009给出的规则起草。本标准由北京全路通信信号研究设计院集团有限公司归口。TB/T3478-2017
本标准主要起草单位：北京交通大学、北京铁路公安局、深圳中兴力维技术有限公司、杭州海康威视数字技术股份有限公司、浙江大华技术股份有限公司、通号通信信息集团有限公司、北京启明星辰信息安全技术有限公司、辽宁奇辉电子系统工程有限公司、北京博思廷科技有限公司、北京捷信安通科技有限公司。
本标准主要起草人：秦勇、赵伟、朱潇凡、高鹏、路旭、赵庆伟、李明、潘金、孔令鑫、杨柳、刘新龙刘彦猛、王巍、刘宏艳、邹泉。1范围

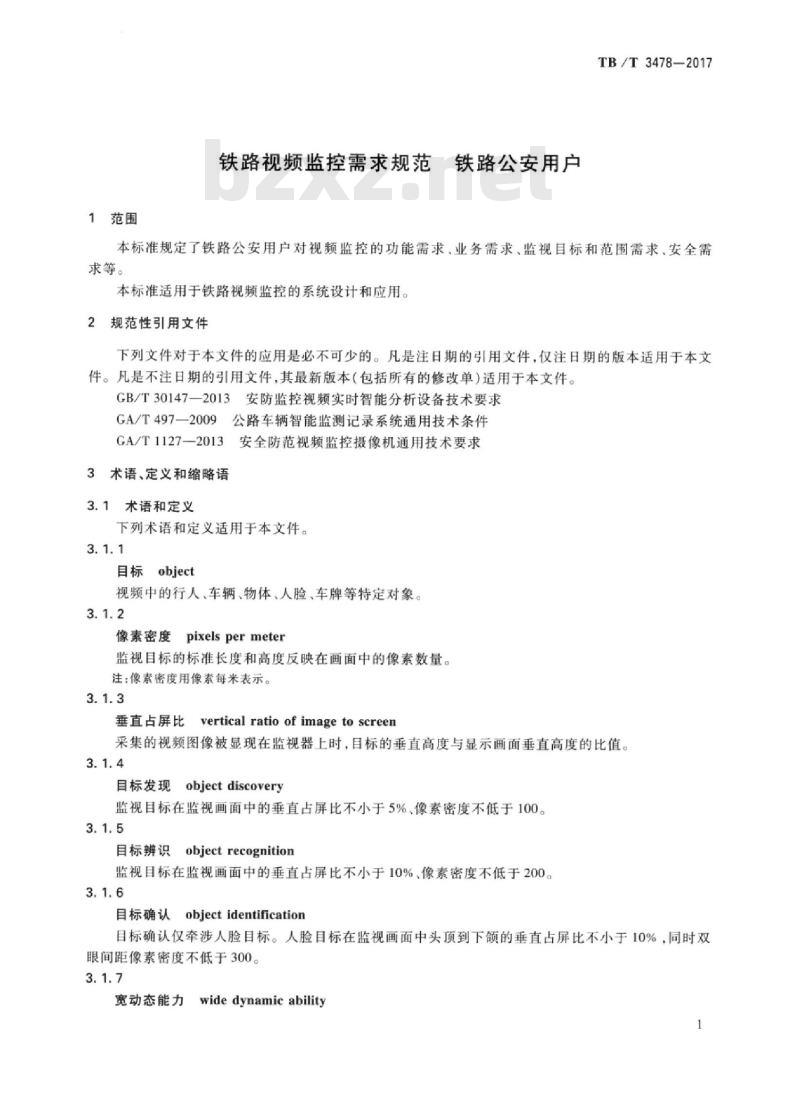

铁路视频监控需求规范铁路公安用户TB/T3478-2017
本标准规定了铁路公安用户对视频监控的功能需求、业务需求、监视目标和范围需求、安全需求等。
本标准适用于铁路视频监控的系统设计和应用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T30147—2013安防监控视频实时智能分析设备技术要求GA/T4972009公路车辆智能监测记录系统通用技术条件GA/T1127—2013安全防范视频监控摄像机通用技术要求3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
目标object
视频中的行人、车辆、物体、人脸、车牌等特定对象。3.1.2
像素密度pixelspermeter
监视目标的标准长度和高度反映在画面中的像素数量。注：像素密度用像素每米表示。3.1.3
垂直占屏比
vertical ratio of imageto screen采集的视频图像被显现在监视器上时，目标的垂直高度与显示画面垂直高度的比值。3.1.4
object discovery
自标发现
监视目标在监视画面中的垂直占屏比不小于5%、像素密度不低于100。3.1.5
objectrecognition
目标辨识
监视目标在监视画面中的垂直占屏比不小于10%、像素密度不低于200。3.1.6
目标确认objectidentification目标确认仅牵涉人脸目标。人脸目标在监视画面中头顶到下颌的垂直占屏比不小于10%，同时双眼间距像素密度不低于300。
widedynamicability
宽动态能力
TB/T3478—2017
在同一场景存在高对比亮度的情况下，摄像机呈现亮、暗区域景物的能力。评估这个能力应包含可分辨的灰阶阶数、动态范围、灰阶线性度、灰阶的灰度、可分辨的彩色区域数量、拖尾阻抗、对比度、方块阵列清晰度和信噪比等宽动态性能的指标。[GA/T1127—2013,定义3.1.10]
透雾penetratingfog
采用光学或图像增强算法对雾、霾等天气环境造成的图像劣化进行补偿。3.1.9
防抖image stabilization
采用光学或图像增强算法降低机械抖动对图像的影响。3.1.10
视频内容分析
video content analysis
通过对视频序列进行实时分析，实现对视频场景中所关注目标的定位、跟踪和识别，分析和判断目标行为，包括人脸识别、号牌识别、人侵检测、逆行检测、遗留物检测、人群异常行为检测、人群密度估计等类型。
人脸采集 face collection
对视频流、静态图片或身份证件检测并捕捉人脸的过程。3.1.12
Jfacerecognition
人脸识别
在目标确认的前提下，通过与特定数据库进行比对确认，实现人脸检测跟踪、分割校正和特征提取。
J automatic recognition of vehicle license plate号牌识别
根据车辆特征图像进行计算机处理并自动提取号牌信息。[GA/T497—2009，定义3.6]
事件event
视频中出现的、满足用户预定义规则的事情。[GB/T30147—2013,定义3.1.3]
入侵检测intrusiondetection
在视频中设定检测区域，对目标进人或离开该区域的事件进行检测。[GB/T30147—2013,定义3.1.13]3.1.16
视频摘要video synopsis
通过对视频中的运动目标进行算法分析并提取，生成可以快速定位目标录像的一种技术。3.1.17
视频浓缩video enrichment
从空间和时间两个维度对视频文件进行压缩，与背景视频剪辑合成较短的视频片段。3.1.18
视频检索videoretrieval
输人需要搜索的目标类别（人、车、物）、颜色、时间、出现区域等信息，快速从视频中搜索出满足条2
件的目标对象，并以图片列表等形式展现。3.1.19
视频分辨率videoresolution
单位长度内的有效像素值，通常把图像的高/宽像素值称为分辨率。3.2缩略语
下列缩略语适用于本文件。
TB/T3478-2017
CNNVD：中国国家信息安全漏洞库（ChinaNationalVulnerabilityDatabaseof InformationSecurity）CVE：通用漏洞披露（CommonVulnerabilities&Exposures）DVI：数字视频接口（DigitalVisualInterface）HDMI：高清晰度多媒体接口（HighDefinitionMultimediaInterface）PAL：逐行倒相制式（PhaseAlterationLine）SDI：数字分量串行接口（SerialDigitalInterface）USB：通用串行总线（UniversalSerialBus）VGA：视频图形阵列（VideoGraphicsArray）4功能需求
4.1通用需求
4.1.1监视范围
视频监视范围包括铁路客站（公共部分）、货场（站）、客车、动车组车厢和铁路线路的重点部位。4.1.2场景监视
场景监视应能识别出监控画面有效区域内人体的主要特征（身高、体态、衣着、发型等）和行为（肢体动作、步态等）；应能识别出其他运动物体（如车辆）的主要特征和行为方式：场景监视包括下列几种形式：
固定场景监视；
可变场景监视；
点面结合监视：
大场景全景监视。
视频实时监视
视频实时监视功能应符合下列要求支持单画面和多画面模式的切换浏览、画面放大、缩小等操作，并支持对高清视频图像画面的a）
局部放大操作：
在用户终端上显示视频图像及图像采集时间、命名等信息；b)
车载视频图像应叠加车次号、车厢号、日期、时间等信息；d）
支持按相关特性（如场所、业务种类等）对一组实时视频图像进行同步调用，实现图像组合播放功能；
支持针对选定的视频图像按照调用分组、显示顺序和每组显示时间制定计划，进行轮巡；支持图像抓拍并以图片方式保存；f)
在有音频监听需求的监控点应具备拾音功能，并做到音视频同步。g）
4.1.4音视频存储、回放
音视频存储、回放功能应符合下列要求：对实时音视频信息进行自动连续存储，或根据设定的事件、时间、地点等条件进行存储；a
支持对重要音视频信息的备份存储，并可根据安全性要求，实现对重要信息的输出功能；b）
具备防止存储音视频信息被修改或删除的功能；3
TB/T3478—2017
支持用户根据时间、地点，事件等多种条件进行检索和回放；支持多用户同时调用和检索同一路历史音视频；e)
支持回放时图像抓拍，并以图像方式保存：f)
支持对车载视频进行浏览、查询、回放及下载；g
音视频存储时间应符合相关国家标准、公共安全行业标准的规定。h)
4.1.5云镜控制
云镜控制功能应符合下列要求：a）支持对云台和镜头的远程实时控制功能；b）支持外接云镜控制键盘进行云镜控制。4.1.6
图像显示
图像显示功能应符合下列要求：a）支持计算机终端和大屏显示；b)
支持多画面分割显示：
大屏宜采用多屏拼接系统，画面可整屏显示，也可分屏显示，可开启多个窗口，并可在整屏范c）
围内对窗口进行自由缩放和漫游。视频内容分析
视频内容分析功能应符合下列要求：支持人侵检测、号牌识别等基本分析类型；a)
支持在同一场景内划分多个防区；c）
当图像抖动像素超过一定限值时能自动停止分析，并发出告警提示。视频内容分析告警管理
告警管理功能应符合下列要求：a）
可根据用户需要划分告警级别及告警归属地，并具有公安处，派出所，警务区分级监督，管理：显示功能；
实现辖区内所有告警的管理与存储，对告警信息和告警视频进行订阅、传输、处理，并根据订b）
阅实现告警信息的上传；
支持对系统内部视频内容分析告警信息的处理，并以文字、声音、弹出图像等多种方式进行提示，同时在系统中存储告警级别、告警类型、告警时间、告警内容、告警视频等。4.1.9
地图显示
地图显示功能应符合下列要求：支持地图放大、缩小、漫游功能；a)
支持地图上显示对象位置坐标数据的更新与维护；选择地图上的摄像机，可以关联相关操作；可以圈选地图上标注的摄像机，支持同步播放圈选摄像机的实时视频；支持不同摄像机种类的图标显示；支持摄像机权限状态显示。
互联需求
系统互联功能应符合下列要求：根据业务需求可与其他相关系统进行视频资源的接人和输出：a)
b）应与铁路周界人侵报警等系统互联，支持报警联动功能。4.2应用需求
4.2.1视频摘要和浓缩
视频摘要和浓缩功能应符合下列要求：4
支持视频文件摘要播放，快速浏览视频中关键的目标信息；a）
支持浓缩摘要规则设置，包括区域划分、运动方向划分等；支持实时视频摘要处理；
TB/T3478-2017
支持多路并发摘要处理能力，支持单个或批量导人视频文件进行浓缩摘要；支持浓缩播放和正常播放两种播放方式：e)
支持浓缩播放过程中，对运动目标定位到原始录像文件出现的位置。f
视频检索
视频检索功能应符合下列要求：支持一路或多路视频文件进行综合检索：a
支持特征语义搜索，可根据目标的大小、运动方向、颜色进行搜索；支持视频快照搜索，可根据人、车进行分类搜索；d）
支持搜索结果以图片预览方式展示。4.2.3图像增强
图像增强功能应符合下列要求：支持图像旋转和镜像；
支持去雾功能；
支持边缘增强：
支持背光补偿：
支持噪声抑制：
支持色调均化
4.2.4案事件库管理
案事件库管理功能应符合下列要求：支持案事件信息新增、修改、删除等操作；a）
案事件信息包括报警人、报警时间、案件名称、案件类型、案件级别、报案方式、发生时间、发生b）
地点、所属辖区以及案件经过等必要的描述；c）
支持案事件与图片，录像、本地视频文件的关联；支持案事件与案卷文档关联；
支持案事件信息关联录像查询和下载申请，申请信息包括申请人、证件号、联系电话、申请事项、案件号、申请时间等：
支持按照案件发生时间段、案件级别、案件来源、案件类型、案件地点等条件进行案件查询，支f）
持单一条件和复合条件查询；
g）支持案事件操作日志记录，包括操作员名称、操作时间、查询拷贝录像内容、处置经过、案件反馈信息。
4.2.5图片资源库管理
图片资源库管理功能应符合下列要求：支持在图片资源库中新增、修改和删除线索图片及相关信息；a）
支持视频监控系统中抓拍的人脸图片、场景图片和车辆图片自动人库，人库规则可设置；b）
支持通过客户端人工导人图片，支持批量导人；d)
支持图片与案事件线索的关联；支持图片上传到图片库后，由图片库进行图片的结构化信息分类提取；结构化对象包括人、e)
车、物；支持图片库保存结构化信息；支持对图片信息的结构化语义查询；f）
支持对图片信息的非结构化查询。g）
TB/T3478—2017
视频资源库管理
视频资源库管理功能应符合下列要求：a)
支持在视频资源库中新增、修改和删除视频及相关信息；支持从视频监控系统中调人录像；支持人工上传视频信息：
支持对视频信息进行结构化描述，包括视频采集时间、地点以及视频内容文字描述：d)
支持视频与案事件线索的关联；支持对视频的结构化摘要提取，对视频进行智能分析、特征提取、结构化信息保存等操作；支持复合条件查询。
人脸采集
人脸采集功能应符合下列要求：监视画面应能覆盖人员通过的全部区域；a）
采集的人脸图像应满足目标辨识要求；人脸图像文件格式为JPEG。
号牌识别
号牌识别功能应符合下列要求：a)
监控过车信息，提取机动车图片信息以及过车车牌号码；可以单独查询指定时间段内的全部过车数据并显示结果；可根据车牌号码、车辆特征查询符合条件的过车信息；d)
支持车辆信息校正功能：
支持图片信息和视频录像存储。业务需求
用户分类
铁路公安用户根据公安局、公安处、派出所和警务区分类。各类用户按照属地管辖原则，调用管辖区域内的视频资源。
公安局业务需求
公安局业务需求包括：
音视频实时监视功能；
地图显示功能：
音视频回放查询和下载功能；
告警处理督查功能；
应具备大屏显示，同时观看的视频路数不小于24路；e
同时观看公安辖区内单个车站、单个区间的视频路数不小于6路。公安处业务需求
公安处业务需求包括：
音视频实时监视功能：
云镜控制功能：
地图显示功能：
音视频回放录像查询和下载功能；告警订阅、告警查询、告警处理督查功能；应具备大屏显示，同时观看的视频路数不小于12路：同时观看公安辖区内单个车站、单个区间的视频路数不小于6路：h)
视频摘要功能；
视频检索功能；
图像增强功能；
案事件库管理功能；
视频资源库管理功能；
图片资源库管理功能；
具备多种图像制式的图像解码库。5.4派出所业务需求
派出所业务需求包括：
音视频实时监视功能；
云镜控制功能；
地图显示功能；
音视频回放录像查询和下载功能；告警订阅、告警查询、告警处理功能；具备大屏显示，同时观看的视频路数不小于9路；同时观看公安辖区内单个车站、单个区间的视频路数不小于6路。5.5警务区业务需求
警务区业务需求包括：
a）音视频实时监视功能；
告警订阅、告警查询、告警处理功能。6客站视频监控需求
6.1站台区域
站台区域主要监视目标和视频监视需求包括：监视目标：电梯、步行梯、端头、站台人员行为和车辆特征：a）
实现功能：叠夜监视，宽动态功能，端头区域具备透雾功能：c)
监视程度：固定场景监视，符合目标辨识要求，基本站台全覆盖；视频分辨率：不应小于1920×1080。6.2股道间
股道间主要监视目标和视频监视需求包括：a）
监视目标：人员特征和行为；
实现功能：昼夜监视、透雾功能；监视程度：固定场景监视，符合目标辨识要求；视频分辨率：不应小于1920×1080。6.3通廊
通廊主要监视目标和视频监视需求包括：a
监视目标：通廊与站台等相关区域连接处的旅客流动及人员行为特征；实现功能：叠夜监视，光线明暗对比变化较大处需具备宽动态功能；监视程度：固定场景监视，符合目标辨识要求；c）
视频分辨率：不应小于1920×1080。d)
6.4出站区域
出站区域主要监视目标和视频监视需求包括：a）监视目标：出站通道、卡口、集散区等旅客流动及人员行为特征；TB/T3478-2017
TB/T3478-2017
实现功能：昼夜监视，光线明暗对比变化较大处需具备宽动态功能：b)
监视程度：固定场景监视，符合目标辨识要求；d
视频分辨率：不应小于1920×1080。6.5进站检票区域bzxZ.net
进站检票区域主要监视目标和视频监视需求包括：监视目标：进站检票口、检票与站台结合处等区域旅客流动及人员行为特征；a)
实现功能：利用站房灯光实现昼夜监视，光线明暗对比变化较大处需具备宽动态功能：b)
监视程度：固定场景监视，符合目标辨识要求：视频分辨率：不应小于1920×1080。d)
候车区域
候车区域主要监视目标和视频监视需求包括：监视目标：电梯、步行梯、候车室外部通道、候车室、候车大厅、商铺等区域旅客流动及人员行a)
为特征：
实现功能：服务台、报警点应有音频采集功能，光线明暗对比变化较大处需具备宽动态功能；b）
监视程度：固定场景、可变场景和大场景全景监视，对报警点、服务台、售票点、洗手间外侧、取水间内侧等重点区域全覆盖监视，符合目标辨识要求；视频分辨率：电梯、步行梯，候车室外部通道、候车室、候车大厅、商铺等区域不应小于1920×d
1080，面积广大的候车室及候车大厅不应小于4944×3280或8192×1800。6.7进站区域
进站区域主要监视目标和视频监视需求包括：监视目标、实现功能：
实名制验证通道：监视客流通过情况，具备人脸采集功能，实现人，证、票的一致性检测，应支持音频采集功能：
进站口（缓冲区）：监视人流情况，具备昼夜监视功能；2）
安检区域：监视物品及人员行为特征；4）进站通道：监视人员特征。
b）监视程度：固定场景监视，光线明暗对比变化较大处需具备宽动态功能，符合目标辨识要求。c）
视颖分辨率：不应小于1920×1080。6.8
售票区域
售票区域主要监视目标和视频监视需求包括：监视目标、实现功能：
安检、进出口通道、售票厅内：监视目标为物品及人员行为特征；1
自动售取票区域：监视目标为人员及物品特征，实现人员及行为全监视：宜支持人脸采集2）
功能。
b）监视程度：固定场景监视，符合目标辨识要求：人脸采集监控点需满足目标确认要求。视频分辨率：不应小于1920×1080。c）
6.9广场
广场主要监视目标和视频监视需求包括：a）监视目标、实现功能：
1）交界区域：监视广场交界处场景及人流；具备昼夜监视功能：2）人员出人口：监视进出广场的人流情况；监视人员衣着体貌特征及行为特征；具备昼夜监视功能：
3）车辆出人口：监视进出广场的车辆行驶情况，应具备车辆号牌识别功能：宜支持驾驶员面8
