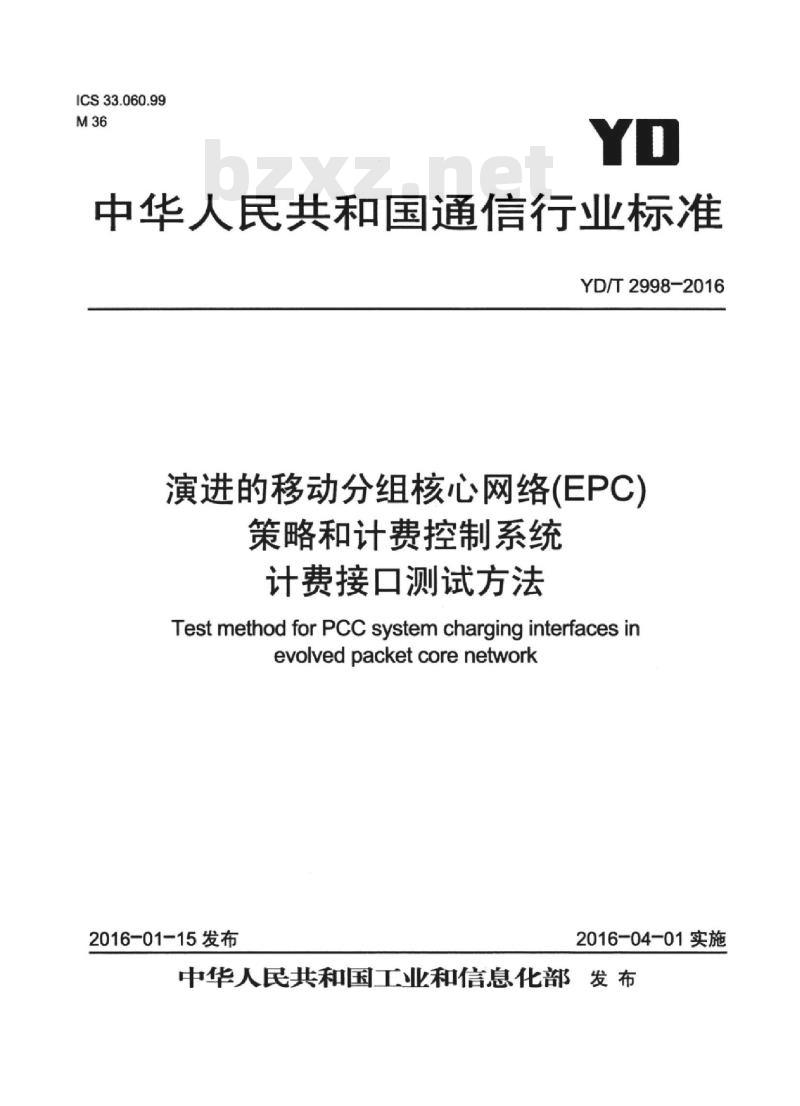

【YD通讯标准】 演进的移动分组核心网络(EPC)策略和计费控制系统计费接口测试方法

ICS33.060.99
中华人民共和国通信行业标准
YD/T2998-2016
演进的移动分组核心网络（EPC）策略和计费控制系统
计费接口测试方法
Test method for PCC systemcharging interfaces inevolvedpacketcorenetwork
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前言

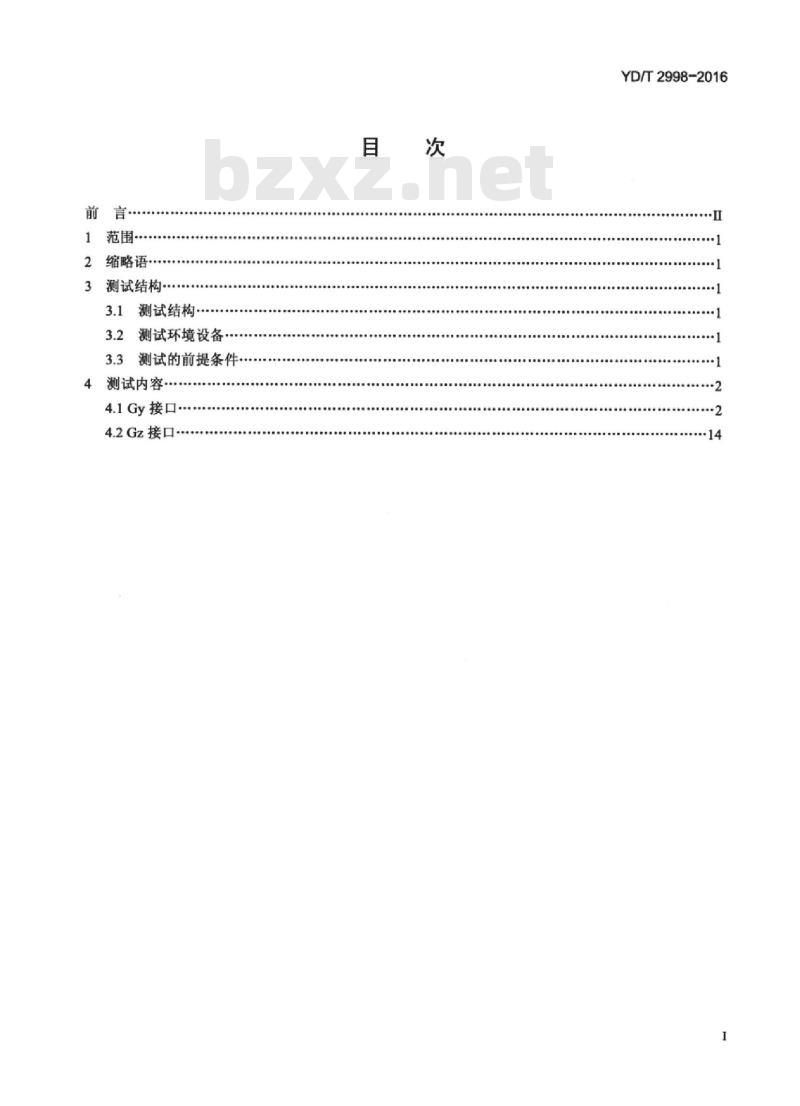

1范围
2缩略语-
3测试结构
3.1测试结构…
3.2测试环境设备
3.3测试的前提条件
4测试内容·
4.1Gy接口
4.2Gz接口
YD/T2998-2016
YD/T2998-2016

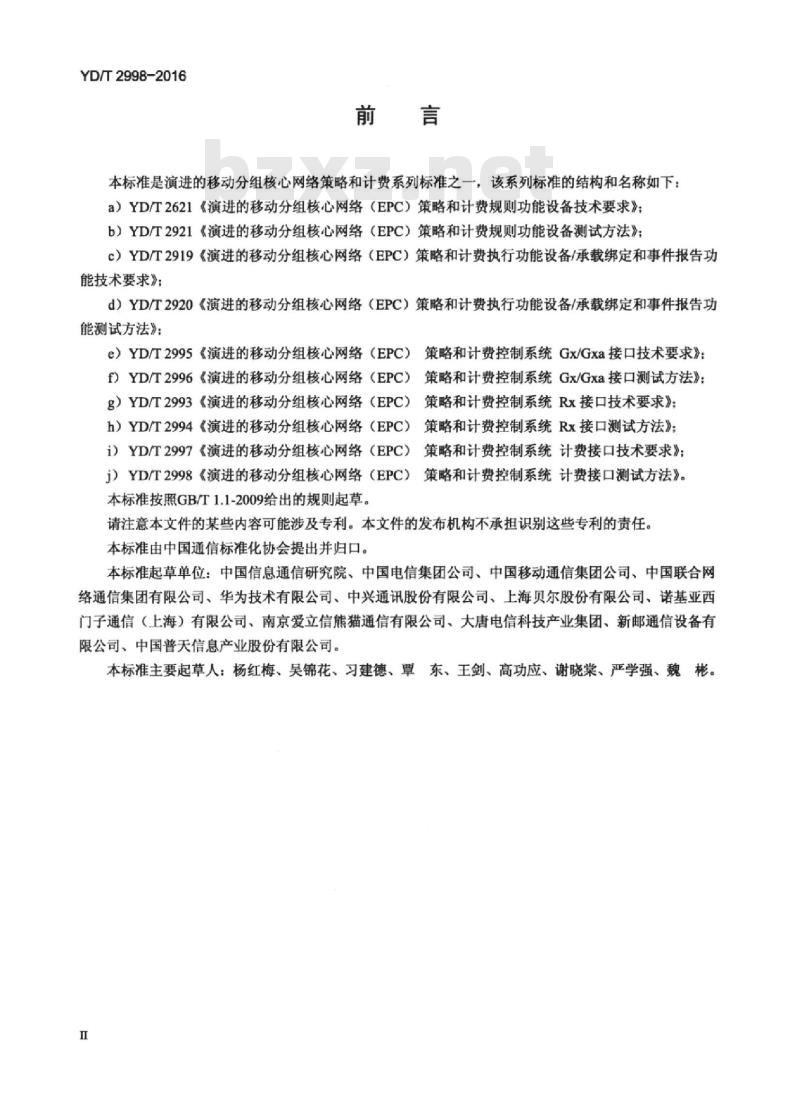

本标准是演进的移动分组核心网络策略和计费系列标准之一，该系列标准的结构和名称如下：a）YD/T2621《演进的移动分组核心网络（EPC）策略和计费规则功能设备技术要求》；b）YD/T2921《演进的移动分组核心网络（EPC）策略和计费规则功能设备测试方法》c）YD/T2919《演进的移动分组核心网络（EPC）策略和计费执行功能设备/承载绑定和事件报告功能技术要求》：
d）YD/T2920《演进的移动分组核心网络（EPC）策略和计费执行功能设备/承载绑定和事件报告功能测试方法》；
e）YD/T2995《演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口技术要求》：f）YD/T2996《演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口测试方法》：g）YD/T2993《演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口技术要求》；h）YD/T2994《演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口测试方法》：i）YD/T2997《演进的移动分组核心网络（EPC）策略和计费控制系统计费接口技术要求》：j）YD/T2998《演进的移动分组核心网络（EPC）策略和计费控制系统计费接口测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司，华为技术有限公司，中兴通讯股份有限公司，上海贝尔股份有限公司、诺基业西门子通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、新邮通信设备有限公司、中国普天信息产业股份有限公司。本标准主要起草人：杨红梅、吴锦花、习建德、覃东、王剑、高功应、谢晓棠、严学强、魏彬。TiiKAoNiKAca
YD/T2998-2016
演进的移动分组核心网络（EPC）策略和计费控制系统计费接口测试方法
1范围

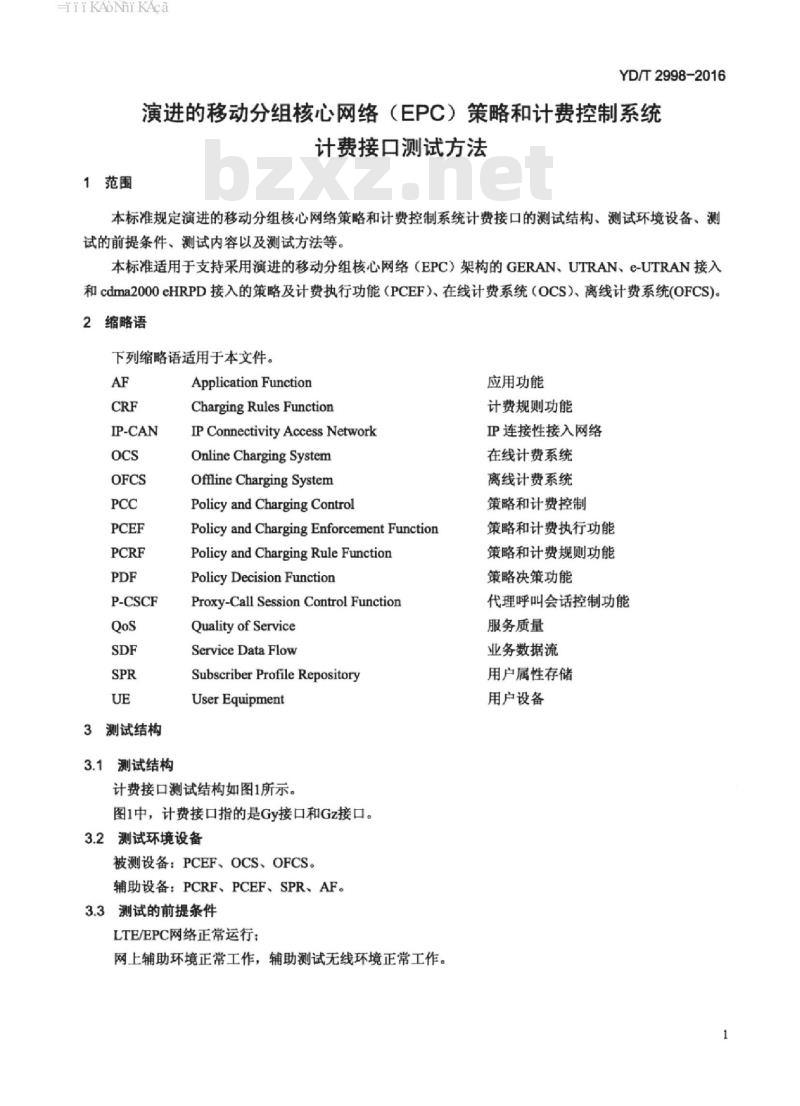

本标准规定演进的移动分组核心网络策略和计费控制系统计费接口的测试结构、测试环境设备、测试的前提条件、测试内容以及测试方法等。本标准适用于支持采用演进的移动分组核心网络（EPC）架构的GERAN、UTRAN、e-UTRAN接入和cdma2000eHRPD接入的策略及计费执行功能（PCEF）、在线计费系统（OCS）、离线计费系统(OFCS）。2缩略语
下列缩略语适用于本文件。
IP-CAN
P-CSCF
3测试结构
3.1测试结构
Application Function
Charging Rules Function
IP ConnectivityAccess NetworkOnline Charging System
Offline Charging System
Policy and Charging Control
Policy and ChargingEnforcementFunctionPolicy and Charging RuleFunctionPolicy Decision Function
Proxy-Call SessionControlFunctionQuality of Service
Service Data Flow
SubscriberProfileRepository
User Equipment

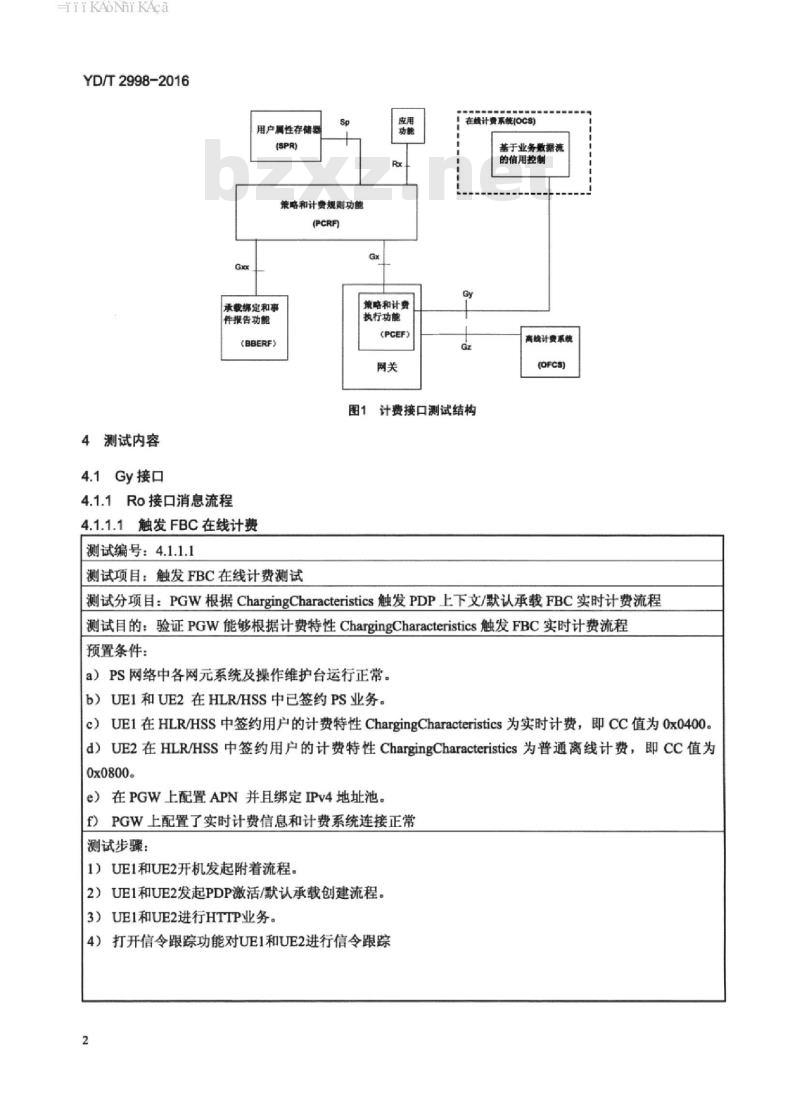

计费接口测试结构如图1所示。
图1中，计费接口指的是Gy接口和Gz接口。3.2测试环境设备
被测设备：PCEF、OCS、OFCS。
辅助设备：PCRF、PCEF、SPR、AF。3.3测试的前提条件
LTE/EPC网络正常运行：
网上辅助环境正常工作，辅助测试无线环境正常工作。应用功能
计费规则功能
IP连接性接入网络
在线计费系统
离线计费系统
策略和计费控制
策略和计费执行功能
策略和计费规则功能
策略决策功能
代理呼叫会话控制功能
服务质量
业务数据流
用户属性存储
用户设备
HiiKAoNiKAca
YD/T2998-2016
4测试内容
4.1Gy接口
用户属性存储器
策略和计费规则功能
(PCRF)
承载绑定和事
件报告功能
(BBERF)
4.1.1Ro接口消息流程
4.1.1.1触发FBC在线计费
测试编号：4.1.1.1
测试项目：触发FBC在线计费测试Gx
策略和计费
执行功能
(PCEF)
主线计费系统IOCS
基于业务数据流
的信用控制
高线计费系烧
(OFCS)
计费接口测试结构
测试分项目：PGW根据ChargingCharacteristics触发PDP上下文/默认承载FBC实时计费流程测试目的：验证PGW能够根据计费特性ChargingCharacteristics触发FBC实时计费流程预置条件：
a）PS网络中各网元系统及操作维护台运行正常。b）UE1和UE2在HLR/HSS中已签约PS业务。c）UE1在HLR/HSS中签约用户的计费特性ChargingCharacteristics为实时计费，即CC值为Ox0400。d）UE2在HLR/HSS中签约用户的计费特性ChargingCharacteristics为普通离线计费，即CC值为0x0800。
e）在PGW上配置APN并且绑定IPv4地址池。f）PGW上配置了实时计费信息和计费系统连接正常测试步骤：
1）UE1和UE2开机发起附着流程。2）UE1和UE2发起PDP激活/默认承载创建流程。3）UE1和UE2进行HTTP业务。
4）打开信令跟踪功能对UE1和UE2进行信令跟踪2
HiiKAoNiKAca
预期结果
a）UE1和UE2成功附着到网络。
YD/T2998-2016
b）信令跟踪中检查UE1发起的PDP激活请求/默认承载创建消息（CreatePDPContextRequest/CreatesessionRequest）中携带的ChargingCharacteristics为实时计费。c）信令跟踪中检查UE2发起的PDP激活请求/默认承载创建消息（CreatePDPContextRequest/CreatesessionRequest）中携带的ChargingCharacteristics为普通离线计费。d）信令跟踪中检查UE1触发了实时计费流程，PGW向计费系统发送CCR（Initial）消息：e）信令跟踪中检查UE2没有触发实时计费流程。f）UE1和UE2激活PDP/默认承载成功测试说明：
参考流程如下：
1）用户1PDP/默认承载
创建请求
6）用户1PDP/默认承载
创建应答
7）用户2PDP/默认承载
创建请求
9）用户2PDP/默认承载
创建应答
3) CCR(lnitial.MSCC(RSU,RG=n)5)CCA(lnitial.RC=Success,
4）余额检查，
，批价，配额分配、
账户控制
MSCC(RC=2001GSU.RG=n,VT.VQT))3
HiiKAoiKAca
YD/T2998-2016
4.1.1.2FBC信用控制会话的开始与停止测试编号：4.1.1.2
测试项目：FBC信用控制会话的开始与停止测试分项目：PDP上下文/默认承载的FBC实时计费流程测试目的：验证可以对内容计费业务进行实时计费预置条件：
a）PS网络中各网元系统及操作维护台运行正常。b）UE在HLR/HSS中已签约PS业务，签约计费特性为实时计费。c）在PGW上配置APN并且绑定IPv4地址池。d）PGW上配置了实时计费信息和计费系统连接正常，在计费系统的账户中有足够的余额用于本测试，并按流量计费
测试步骤：
1）UE在GPRS/UMTS网络发起PDP激活或LTE网络默认承载建立流程成功。2）在该PDP上下文/默认承载激活期间，成功进行持续的数据传输。3）进行两个费率组不同的内容计费数据业务。4）打开信令跟踪功能对UE进行信令跟踪预期结果：
a）UE进行PDP激活/默认承载建立触发实时计费流程，PGW对该请求消息中的ChargingCharacteristics字段进行判断，判断为是内容计费用户，触发后续内容计费实时计费流程；b）PGW向计费系统发送的CCR(Initial)消息中，Multiple-Services-Credit-ControlAPV中携带了RG。CCR消息中应包括请求类型（Initial)，APN，用户的MSISDN，以及其他相关信息正确。CCA消息中应包括请求类型（Initial），响应结果（Result-Code值为2001”），以及其他相关信息，消息中Multiple-Services-Credit-ControlAVP中对RG授权额度，授权额度为流量。c）用户发起内容计费数据业务请求1，PGW判定该业务请求属于费率组1，PGW通过CCR消息向计费系统申请针对费率组1的配额，开始后续流程。d）用户发起内容计费数据业务请求2，PGW判定新的业务请求属于费率组2，PGW通过CCR消息向计费系统申请针对费率组2的配额，开始后续流程。e）当用户发起PDP上下文/默认承载去激活请求时，PGW发送针对费率组1和费率组2的终止服务消息到计费系统，CC-Request-TypeAVP-TERMINATION_REQUEST，消息中应该有标识服务终止时间的Event-TimestampAVP，以及标识该业务实际使用配额Used-Service-UnitAVP，CCR-Terminate消息中不再包含标识请求配额的Request-Service-UnitAVP。f）UE的数据业务正常
HiiKAoNiKAca
测试说明：
参考流程如下：
PDP/默认承载建立请求。
5)PDP/默认承载建立应答
2)CCR(Initial,MSCC(RSU,RG=n))4) CCA(Initial,RC=2001,
YD/T2998-2016
3）用
序的认证和
授权：批
价、配额分
MSCC(RC=2001,GSU,RG=n,VT,VQT)6）内容计费数据业务请求1
6）费率组
6）内容计费数据业务响应1
10）配额到
达门限
14）内容计费数据业务请求
7)CCR(UpdateMSCC(RSURG=1))
9)CCA(Update,RC=2001
MSCC(RC=2001,GSU,RG=1,VT,VQT))4h)CCR(Update,MSCC(RSU.USU.RG=1)13) CCA (Update, RC=2001
MSCC(RC=2001,GSU,RG=1)
14)费率组判
15)CCR(Update,MSCC(RSU,RG=2))定免费标准bzxz.net
17)CCA(Update.RC=2001
MSCC(RC=2001,GSU,RG=2,VT,VQT)14）内容计费数据业务响应
PDP/默认承载去激活请求
18)CCR(Termination,MSCC(RG=1,USU)MSCC(RG=2,USU),MSCC(RG=n,USU))20)CCA(Termination,RC=2001
MSCC(RG=1,RC=2001).MSCC(RG=2,RC=2001).MSCC(RG=n,RC=Success))配、账户控制
8）批价
配额分
长配、账户控制
12）配额
一分配、
账户控制
16）批
价、配额
分配、
账户控制
19）返
还、扣款
HiiKAoiKAca
YD/T2998-2016
4.1.1.3FBC信用控制会话的更新测试编号：4.1.1.3
测试项目：FBC信用控制会话的更新流程测试测试分项目：PDP上下文/用户承载的QoS改变测试目的：验证已经激活的PDP上下文/用户承载在激活期间当QoS改变时，向实时计费系统实时再申请新的授权配额
预置条件：
a）PS网络中各网元系统及操作维护台运行正常。b）UE在HLR/HSS中已签约PS业务，签约计费特性为实时计费。c）在PGW上配置APN并且绑定IPv4地址池。d）PGW上配置了实时计费信息和计费系统连接正常，在计费系统的账户中有足够的余额用于本测试测试步骤：
1）UE在GPRS/UMTS网络发起PDP会话激活流程或在LTE网络用户默认/专有创建触发CCR(Initial)消息。
2）计费系统返回CCA（Initial）消息，消息中携带Trigger-Type，指示CHANGE_IN_QoS。3）在该会话激活期间申请配额成功，UE持续数据业务。4）在该会话激活期间，发起QoS更新，使得用户PDP/承载的QoS改变预期结果：
a）当QoS改变时，PGW向计费系统发送的CCR-U(Updata)消息申请新的配额，消息中携带了RG已使用的配额信息，触发原因（QoS改变），以及其他相关信息正确。b）计费系统对RG申请新的配额成功响应，并分配新的配额成功。c）UE数据业务正常
测试说明：
参考流程如下：
Trigger-Type定义了如下值：
CHANGEINSGSNIPADDRESS
表明SGSNIP地址变化导致DCC客户端请求新的授权配额。CHANGEIN QoS
表明终端用户商议的QoS变化导致DCC客户端请求新的授权配额。CHANGEINLOCATION
表明终端用户位置变化导致DCC客户端请求新的授权配额。CHANGEINRAT
表明无线接入技术变化导致DCC客户端请求新的授权配额iikAoNiKAca
终端激活PDP/承载
CCR（Init不带RG）
CCA（Init不带RG）
终端建立PDP/承载成功
用户开始使用业务
用户使用业务成功
TT-2(QoS)
CCR(Update)
MSCC(RGI.USU)
CCA(Update)
MSCC(RGI,GSU,TTC)
QoS发生变化
用户继续使用业务
用户使用业务成功
CCR (Update)
MSCC (RGI.USU)
PS(QoS2)
CCA(Update)
MSCC(RGI,GSU)
用户鉴权
YD/T2998-2016
用户状态正常
）鉴权通过
用户余额充足
分配配额成功
用户余额充足
分配配额成功
YD/T2998-2016
4.1.1.4PS共用计费信息过程
测试项目：4.1.1.4
测试项目：PS共用计费信息过程测试测试分项目：多业务并发
测试目的：验证用户使用某一APN先后进行WAP浏览和HTTP浏览时，PGW能使用正确的流程向计费系统发起信用控制请求
预置条件：
a）PS网络中各网元系统及操作维护台运行正常。b）UE在HLR/HSS中已签约PS业务，签约计费特性为实时计费。c）在GGSN上配置APN并且绑定IPv4地址池。d）GGSN上配置了实时计费信息和计费系统连接正常测试步骤：
1）分别配置两个业务属于同一RatingGroup和不同RatingGroup进行测试。2）UE在GPRS/UMTS网络发起PDP会话激活流程或在LTE网络用户默认/专有创建触发CCR(Initial)消息。
3）在该会话激活期间，使用WAP浏览业务。4）保持该会话，访问基于HTTP的互联网。5）UE完成数据传输，发起去激活流程预期结果：
a）GGSN和计费系统之间的消息流程正确。b）两个业务属于同一RG时，GGSN只发送一次配额申请请求，计费系统下发的配额两个业务都能使用。
c）两个业务不属于同一RG时，GGSN分别发送两个RG的配额申请请求，计费系统下发的配额供两个业务分别正常使用
4.1.1.5故障链路层故障
测试编号：4.1.1.5
测试项目：故障测试
测试分项目：计费系统链路故障-请求消息发送失败（转离线计费）测试目的：验证计费系统发生故障时，用户能够成功转离线计费预置条件：
a）PS网络中各网元系统及操作维护台运行正常。b）UE在HLR/HSS中已签约PS业务，签约计费特性为实时计费。c）在PGW上配置APN并且绑定IPv4地址池。YD/T2998-2016
d）PGW上配置了实时计费信息和计费系统连接正常，在计费系统的账户中有足够的余额用于本测试。e）PGW本地配置计费系统故障情况下，用户动作为转离线计费测试步骤：
1）移动终端在GPRS/UMTS网络激活PDP上下文或在LTE网络用户默认/专有创建，由于计费系统故障，用户激活为离线计费用户。2）用户访问业务正常。
3）停止业务访问，去活用户
预期结果：
a）用户发起激活请求时，观察Gy口消息，由于计费系统故障，应该无任何交互信息。b）用户访问业务正常。
c）用户的离线计费话单正常。
d）PGW上产生OCS链路断告警
