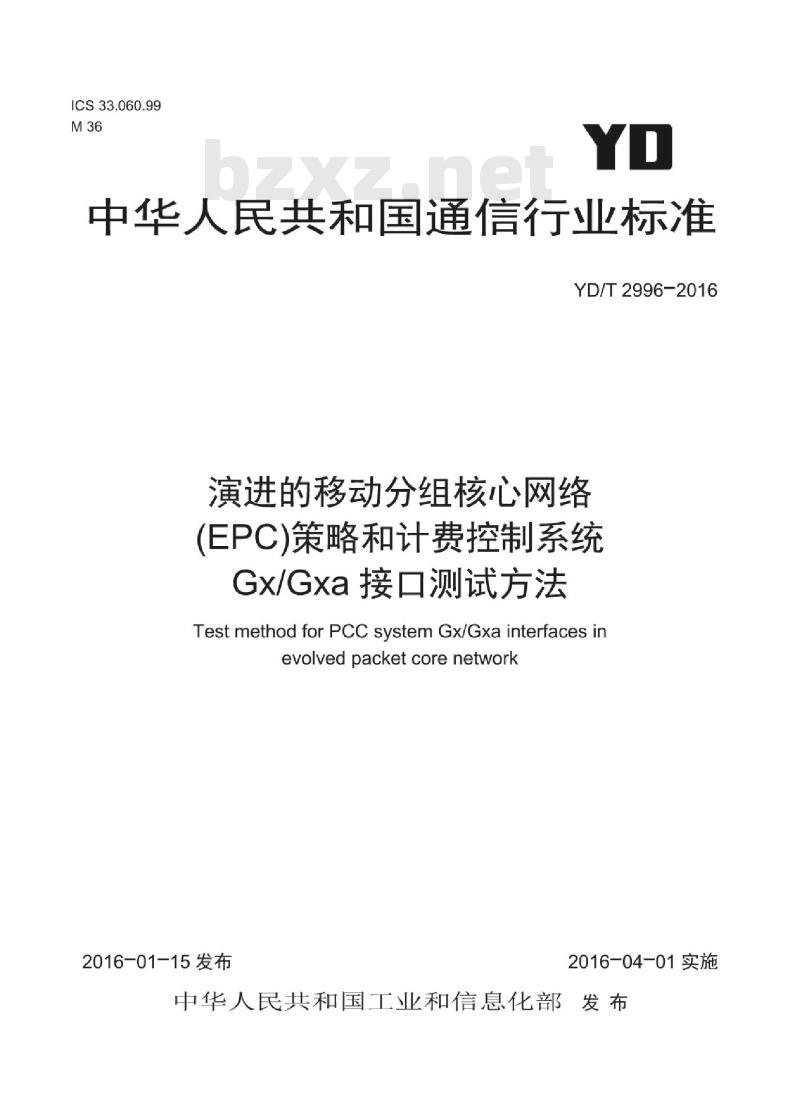

【YD通讯标准】 演进的移动分组核心网络(EPC)策略和计费控制系统 Gx/Gxa 接口测试方法

ICS33.060.99
中华人民共和国通信行业标准
YD/T2996-2016
演进的移动分组核心网络
(EPC)策略和计费控制系统
Gx/Gxa接口测试方法
TestmethodforPCCsystemGx/Gxa interfacesinevolvedpacketcorenetwork
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前

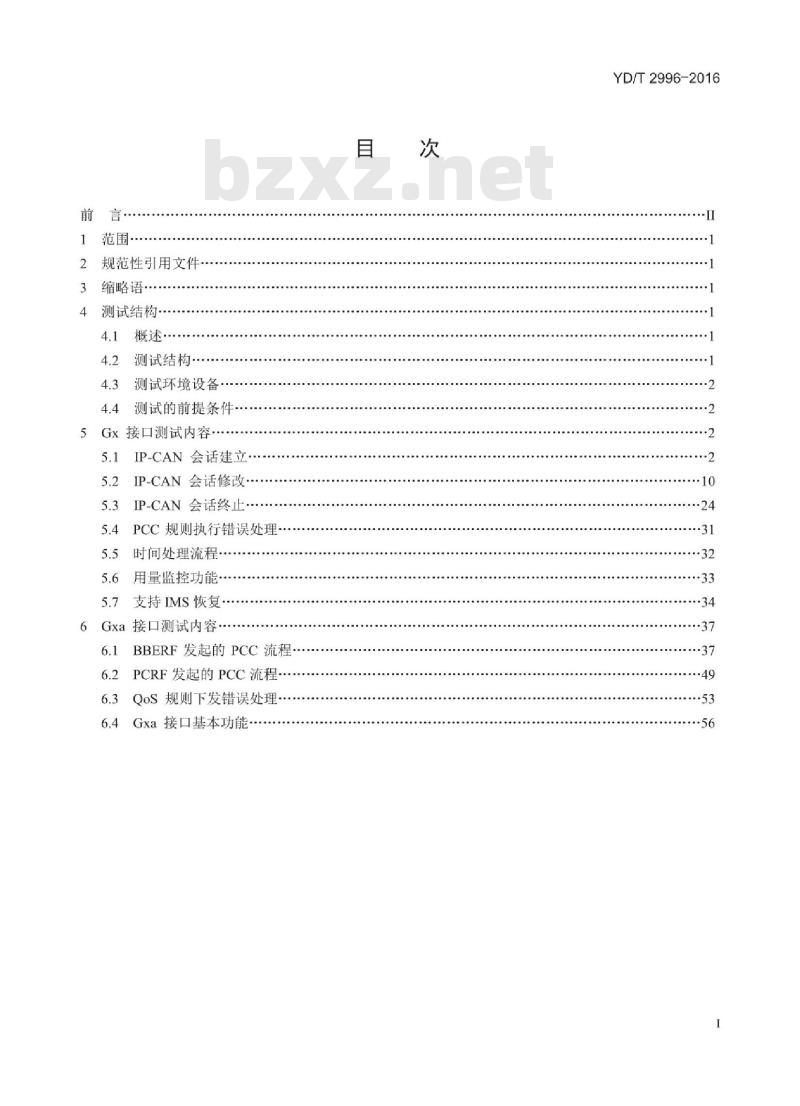

规范性引用文件
缩略语·
测试结构·
测试结构·
测试环境设备
测试的前提条件
Gx接口测试内容
IP-CAN会话建立.
5.2IP-CAN会话修改·
5.3IP-CAN会话终止·
PCC规则执行错误处理-
时间处理流程·
5.6用量监控功能··
支持IMS恢复·
6Gxa接口测试内容.·
BBERF发起的PCC流程·
PCRF发起的PCC流程
6.3QoS规则下发错误处理
6.4Gxa接口基本功能·
YD/T2996-2016
··49
YD/T2996-2016

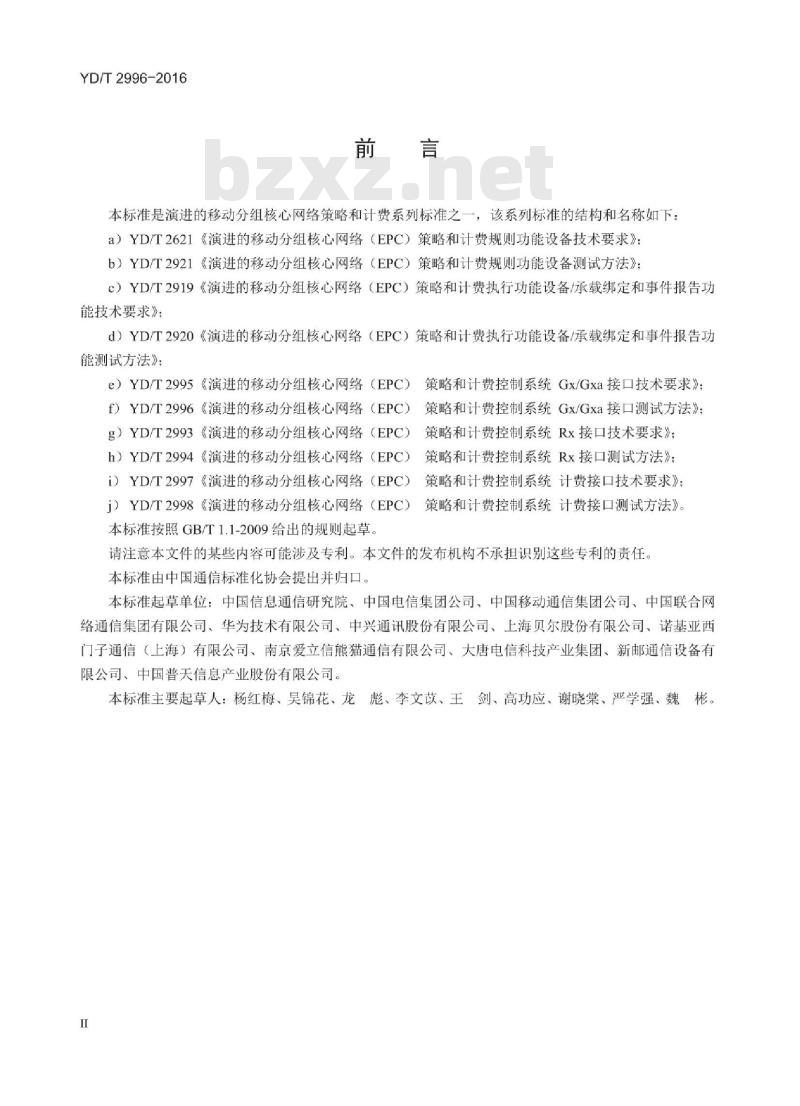

本标准是演进的移动分组核心网络策略和计费系列标准之一，该系列标准的结构和名称如下：a）YD/T2621《演进的移动分组核心网络（EPC）策略和计费规则功能设备技术要求》：b）YD/T2921《演进的移动分组核心网络（EPC）策略和计费规则功能设备测试方法》c）YD/T2919《演进的移动分组核心网络（EPC）策略和计费执行功能设备/承载绑定和事件报告功能技术要求》
d）YD/T2920《演进的移动分组核心网络（EPC）策略和计费执行功能设备/承载绑定和事件报告功能测试方法》：
e）YD/T2995《演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口技术要求》；f）YD/T2996《演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口测试方法》；g）YD/T2993《演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口技术要求》；h）YD/T2994《演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口测试方法》；i）YD/T2997《演进的移动分组核心网络（EPC）策略和计费控制系统计费接口技术要求》；j）YD/T2998《演进的移动分组核心网络（EPC）策略和计费控制系统计费接口测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、诺基亚西门子通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、新邮通信设备有限公司、中国普天信息产业股份有限公司。本标准主要起草人：杨红梅、吴锦花、龙彪、李文苡、王剑、高功应、谢晓棠、严学强、魏彬。I
HiiKANiKAca
YD/T2996-2016

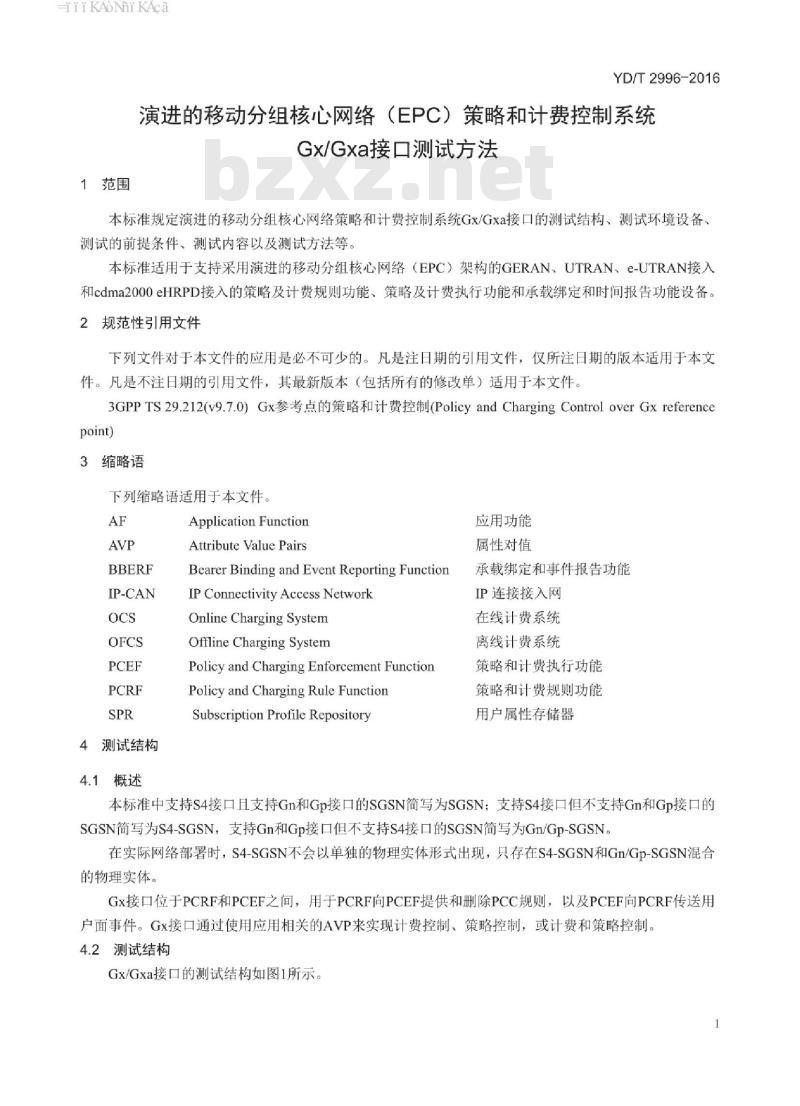

演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口测试方法
1范围
本标准规定演进的移动分组核心网络策略和计费控制系统Gx/Gxa接口的测试结构、测试环境设备、测试的前提条件、测试内容以及测试方法等。本标准适用于支持采用演进的移动分组核心网络（EPC）架构的GERAN、UTRAN、e-UTRAN接入和cdma2000eHRPD接入的策略及计费规则功能、策略及计费执行功能和承载绑定和时间报告功能设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPPTS29.212(v9.7.0）Gx参考点的策略和计费控制(PolicyandChargingControloverGxreferencepoint)
3缩略语
下列缩略语适用于本文件。
IP-CAN
4测试结构
4.1概述
Application Function
Attribute Value Pairs
Bearer Binding and Event Reporting FunctionIPConnectivityAccessNetwork
OnlineChargingSystem
Offline Charging System
Policy and Charging Enforcement FunctionPolicyandChargingRuleFunctionSubscription Profile Repository应用功能
属性对值
承载绑定和事件报告功能
IP连接接入网
在线计费系统
离线计费系统
策略和计费执行功能
策略和计费规则功能
用户属性存储器
本标准中支持S4接口且支持Gn和Gp接口的SGSN简写为SGSN：支持S4接口但不支持Gn和Gp接口的SGSN简写为S4-SGSN，支持Gn和Gp接口但不支持S4接口的SGSN简写为Gn/Gp-SGSN。在实际网络部署时，S4-SGSN不会以单独的物理实体形式出现，只存在S4-SGSN和Gn/Gp-SGSN混合的物理实体。
Gx接口位于PCRF和PCEF之间，用于PCRF向PCEF提供和删除PCC规则，以及PCEF向PCRF传送用户面事件。Gx接口通过使用应用相关的AVP来实现计费控制、策略控制，或计费和策略控制。4.2测试结构
Gx/Gxa接口的测试结构如图1所示。HiiKAoNiKAca
YD/T2996-2016
4.3测试环境设备
用户属性存储器
策略和计费规则功能
(PCRF)
承载绑定和事
件报告功能
(BBERF）
策略和计费
执行功能
(PCEFY
！在线计费系统(OCS)
基于业务数据流
的信用控制
高线计费系统
(OFCS)

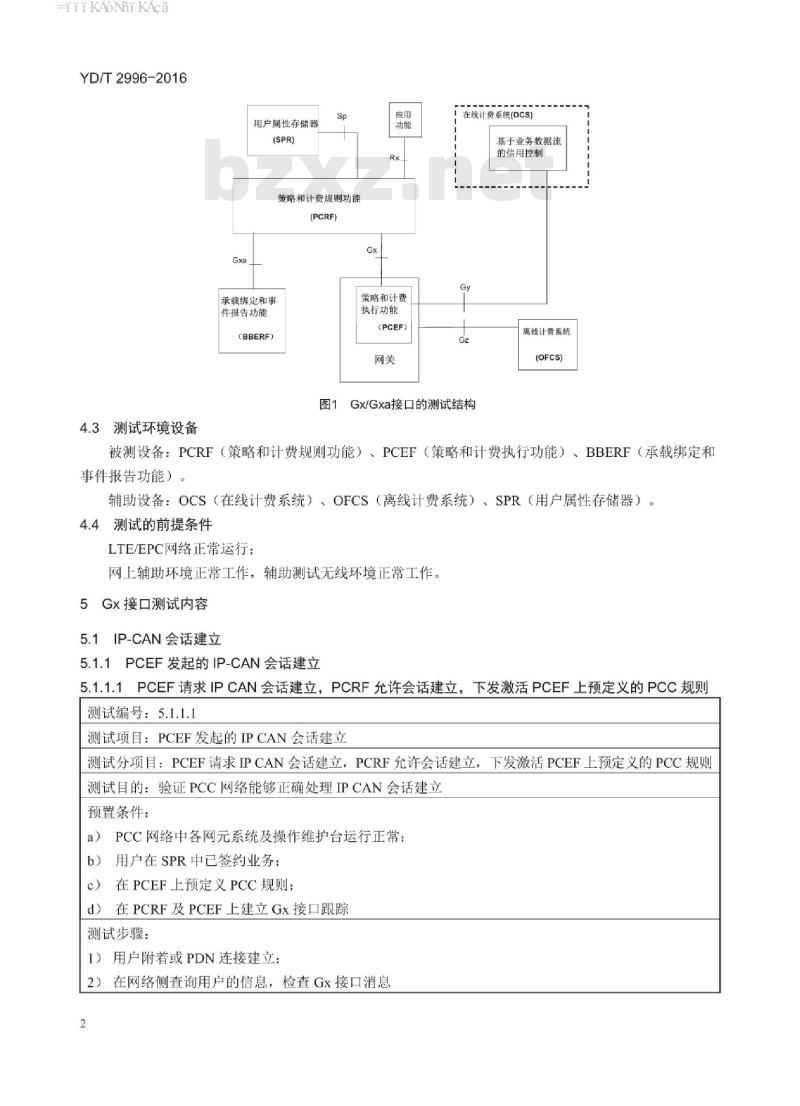

图1Gx/Gxa接口的测试结构
被测设备：PCRF（策略和计费规则功能）、PCEF（策略和计费执行功能）、BBERF（承载绑定和事件报告功能）。
辅助设备：OCS（在线计费系统）、OFCS（离线计费系统）、SPR（用户属性存储器）。4.4测试的前提条件
LTE/EPC网络正常运行：
网上辅助环境正常工作，辅助测试无线环境正常工作。5Gx接口测试内容
5.1IP-CAN会话建立
5.1.1PCEF发起的IP-CAN会话建立5.1.1.1PCEF请求IPCAN会话建立，PCRF允许会话建立，下发激活PCEF上预定义的PCC规则测试编号：5.1.1.1
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，PCRF允许会话建立，下发激活PCEF上预定义的PCC规则测试目的：验证PCC网络能够正确处理IPCAN会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常；b）用户在SPR中已签约业务：
c）在PCEF上预定义PCC规则：
d）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN连接建立：
2）在网络侧查询用户的信息，检查Gx接口消息2
HiiKANiKAca
预期结果：
PCRF能够发激活PCEF上预定义的PCC规则：a
b）PCEF上预定义的PCC规则成功激活：c
消息跟踪能够跟踪到相应的消息，流程正确测试说明：
GW(PCEF)
1.IP-CAN承载创建请求
IP-CAN会话创建指
3.签约请求
5.策略决策
6.IP-CAN会话创建应答
信用请
IP-CAN承载信
10IP-CAN承载创建响应
YD/T2996-2016
1）GW(PCEF)收到一个请求建立IP-CAN承载。GW(PCEF)接受请求，并给用户分配一个IP地址。2）PCEF决定要求进行PCC认证，请求认证允许的业务和PCC规则信息。在PCEF中包含以下信息：IP-CAN类型、以及默认计费方式和支持的IP-CAN承载建立模式（如果有的话）。3）如果PCRF中没有这个用户相关的签约信息，它向SPR发送请求以获取和IP-CAN会话有关的信息。PCRF提供用户标识、以及PDN标识（如果有的话）给SPR。PCRF还可以要求SPR在签约信息变更时发送通知。
4）PCRF保存相关的签约信息，其中包含了允许使用的业务和PCC规则信息。5）PCRF做出认证和策略决定。
6）PCRF将决定（包括选择的IP-CAN承载建立模式）发送给PCEF。PCEF执行这些决定。PCRF可以提供默认的计费方式。
7）如果有在线计费，并且至少有一条PCC规则是激活的情况下，PCEF应该激活在线计费会话，提供相应的输入信息给OCS进行决策。根据运营商的配置，PCEF可以为每个激活的PCC规则的chargingkey，向OCS请求信用信息。
8）如果是在线计费，OCS向PCEF提供可能的信用信息，还可以提供对每个信用的再次认证的触发条件。
9）如果应用了网络控制，GW可以发起建立额外的IP-CAN承载。10）如果至少有一条PCC规则成功激活，以及有在线计费且信用没有被OCS拒绝，则GW(PCEF)回送IP-CAN承载建立请求的响应消息3
iiiKAoNiKAca
YD/T2996-2016
5.1.1.2PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发激活一组PCEF上预定义的PCC规则
测试编号：5.1.1.2
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发激活一组PCEF上预定义的PCC规则
测试目的：验证PCC网络能够正确处理IPCAN会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常：b）用户在SPR中已签约业务：
c）在PCEF上预定义一组PCC规则：d）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN链接建立：
2）在网络侧查询用户的信息
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息：b）PCRF能够发激活PCEF上一组预定义的PCC规则：c）PCEF上预定义的PCC规则成功激活；d）消息跟踪能够跟踪到相应的消息，流程正确测试说明：PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息HiiKAoNiKAca
YD/T2996-2016
5.1.1.3PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发装载PCRF授权的PCC规则测试编号：5.1.1.3
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发装载PCRF授权的PCC规则测试目的：验证PCC网络能够正确处理IPCAN会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常：b）用户在SPR中已签约业务：
C）在PCEF上没有预定义PCC规则：d）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN链接建立。
2）在网络侧查询用户的信息
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息：b）PCRF能够下发装载PCRF授权的PCC规则：c）下发的装载PCRF授权的PCC规则能够生效；d）消息跟踪能够跟踪到相应的消息，流程正确测试说明：PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息HiiKAoNiKAca
YD/T2996-2016
5.1.1.4PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发EventTriggers测试编号：5.1.1.4
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发EventTriggers测试目的：验证PCC网络能够正确处理IPCAN会话建立以及EventTriggers的下发预置条件：
a）PCC网络中各网元系统及操作维护台运行正常：b）用户在SPR中已签约业务：
c）因用户附着或PDN链接建立，PCEF发起IPCAN会话建立申请：d）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN链接建立：
2）在网络侧查询用户的信息
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息：b）IPCAN会话能够成功建立：
c）PCRF能够正确下发EventTriggers以及PCC规则：d）下发的EventTriggers以及PCC规则能够成功生效；e）消息跟踪能够跟踪到相应的消息，流程正确测试说明：PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息HiiKAoNiKAca
YD/T2996-2016
5.1.1.5PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发IPCAN会话关联的相关信息测试编号：5.1.1.5
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发IPCAN会话关联的相关信息
测试目的：验证PCC网络能够正确处理IPCAN会话建立并下发IPCAN会话关联的的相关信息预置条件：
a）PCC网络中各网元系统及操作维护台运行正常；b）用户在SPR中已签约业务：
c）因用户附着或PDN链接建立，PCEF发起IPCAN会话建立申请：d）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN链接建立：
2）在网络侧查询用户的信息
预期结果：
a）PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息；b）PCRF在没有用户签约信息时能够请求签约信息；c）IPCAN会话能够成功建立：
d）PCRF能够正确下发IPCAN会话关联的相关信息（IPCAN会话计费信息、IPCAN会话级QoS信息、承载绑定模式等)；
e）下发的IPCAN会话关联的相关信息（IPCAN会话计费信息、IPCAN会话级QoS信息、承载绑定机制信息等）能够成功生效：f）消息跟踪能够跟踪到相应的消息，流程正确测试说明：PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息YD/T2996-2016
5.1.1.6PCEF请求IPCAN会话建立，因PCEF提供信息不全导致PCC过程失败测试编号：5.1.1.6
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，因PCEF提供信息不全导致PCC过程失败测试目的：验证PCC网络能够正确处理IPCAN会话建立并因PCEF提供信息不全导致PCC过程失败预置条件：
a）PCC网络中各网元系统及操作维护台运行正常：b）用户在SPR中已签约业务：
c）因用户附着或PDN链接建立，PCEF发起IPCAN会话建立申请，申请消息中提供的信息不全（例如某必选信元丢失）；
d）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN链接建立：
2）PCEF发起IPCAN会话建立请求的消息中携带的信息不全（例如某必选信元丢失）3）在网络侧查询用户的信息
预期结果：bzxz.net
a）PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息不足：b）IPCAN会话建立失败：
c）消息跟踪能够跟踪到相应的消息，流程正确，符合详细消息流程图及描述YD/T2996-2016
5.1.1.7无用户签约，PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发装载PCRF授权的PCC规则
测试编号：5.1.1.7（可选）
测试项目：PCEF发起的IPCAN会话建立测试分项目：PCEF请求IPCAN会话建立，PCRF允许会话建立，并下发装载PCRF授权的PCC规则测试目的：验证PCC在没有用户签约的情况下能够提供缺省签约，正确处理IPCAN会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常：b）在SPR（PCRF内置）中没有用户签约信息；c）在PCEF上没有预定义PCC规则：d）在PCRF上配置针对IMSI号段、MSISDN号段的缺省业务：e）在PCRF及PCEF上建立Gx接口跟踪测试步骤：
1）用户附着或PDN链接建立：
2）在网络侧查询用户的信息
预期结果：
a）PCEF能够发起IPCAN会话建立的请求，并携带所需要的相关信息：b）PCRF根据用户缺省业务配置生成PCC规则：c）PCRF将生成的PCC规则通过Gx安装到PCEF：d）下发的装载PCRF授权的PCC规则能够生效：e）消息跟踪能够跟踪到相应的消息，流程正确测试说明：
根据运营商需求选择该测试项。这里签约信息主要针对用户，没有用户签约信息的场景，比如PCEF提供给PCRF为emergencyAPN，没有签约也需要能够提供相关PCC规则9
