【TB铁路运输标准】 铁路专用线设计规范(试行)

中华人民共和国行业标准
TB10638—2019
J2776—2019
铁路专用线设计规范（试行）
Code for Design of Railway Industrial Siding (Trial)2019-11-19
国家铁路局
2020-03-01
中华人民共和国行业标准
铁路专用线设计规范（试行）
Code for Design of Railway Industrial Siding (Trial)TB106382019
J2776—2019
主编单位：中国铁路设计集团有限公司批准部门：国家铁路局
施行日期：2020年3月1日
中国铁道出版社有限公司
2020年·北京
中华人民共和国行业标准
铁路专用线设计规范（试行）
TB10638-—2019
J27762019
中国铁道出版社有限公司出版发行（100054，北京市西城区右安门西街8号）出版社网址：http：//tdpress.com北京柏力行彩印有限公司印
开本：850mm×1168mm1/32印张：4.25字数：104千2020年3月第1版2020年4月第2次印刷书号：15113·5939定价：25.00元版权所有侵权必究

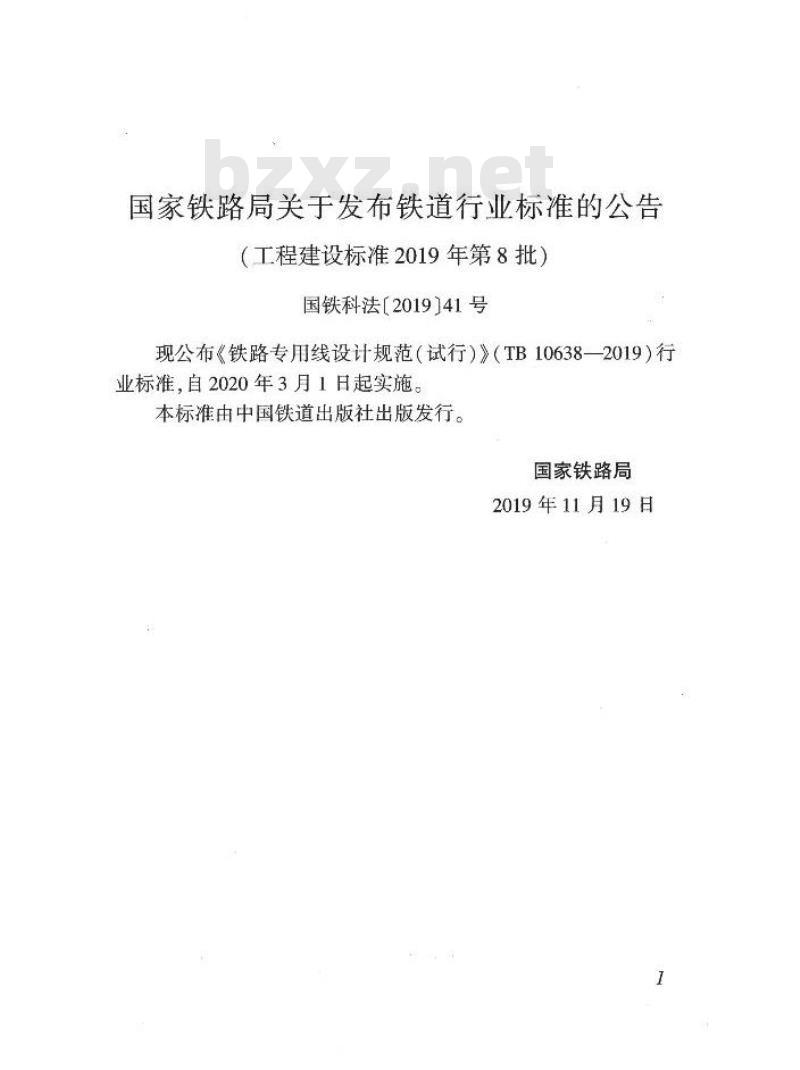

凡购买铁道版图书，如有印制质量问题，请与本社发行部联系调换。发行部电话：路（021)73174，市（010）51873174国家铁路局关于发布铁道行业标准的公告（工程建设标准2019年第8批）
国铁科法［2019]41号
现公布《铁路专用线设计规范（试行）》（TB10638一2019）行业标准，自2020年3月1日起实施本标准由中国铁道出版社出版发行。国家铁路局
2019年11月19日

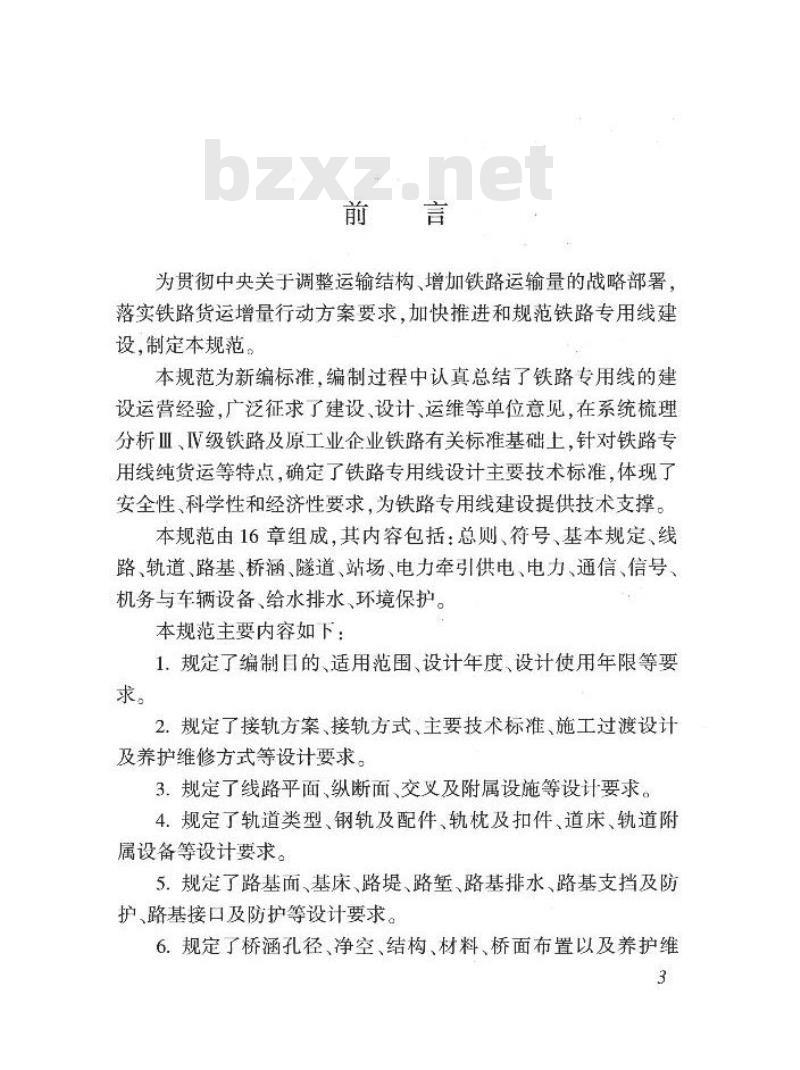

为贯彻中央关于调整运输结构、增加铁路运输量的战略部署，落实铁路货运增量行动方案要求，加快推进和规范铁路专用线建设，制定本规范。
本规范为新编标准，编制过程中认真总结广铁路专用线的建设运营经验，广泛征求广建设，设计、运维等单位意见，在系统梳理分析Ⅲ、级钦路及原工业企业铁路有关标准基础土，针对铁路专用线纯货运等特点，确定了铁路专用线设计主要技术标准，体现了安全性，科学性和经济性要求，为铁路专用线建设提供技术支撑，本规范由16章组成，其内容包括：总则、符号、基本规定、线路、轨道、路基、桥涵、隧道、站场、电力牵引供电、电力、通信、信号、机务与车辆设备、给水排水、环境保护。本规范主要内容如下：
1，规定了编制的、适用范围、设计年度设计使用年限等要求。
2.规定了接轨方案、接轨方式、主要技术标准、施工过渡设计及养护维修方式等设计要求。
3.规定了线路平面纵断面、交叉及附属设施等设计要求。4.规定了轨道类型、钢轨及配件、轨枕及件、道床、轨道附属设备等设计要求。
5.规定了路基面、基床、路堤、路堑、路基排水、路基支挡及防护，路基接口及防护等设计要求。6.规定厂桥涵孔径、净空、结构、材料、桥面布置以及养护维3
修设施等设计要求。
7：规定了隧道建筑材料、内轮廓、衬砌结构、防排水、洞门与洞口段、附属设施、运营通风、辅助坑道等设计要求。8.规定了站线平纵断面、货运设备、装卸机械，站场路基、排水及站线轨道等设计要求。
9.规定了牵引供电、率变电及接触网等设计要求。10.规定了不同用电负荷供电方案的设订要求。11.规定了通信系统构成及其设置要求。12.规定了车站联锁、区间闭塞等信号设计要求。13.规定了机车、车辆运用设施设计要求，14，规定了给水工程、排水工程及给排水设施管理设计要求，15.规定了选址选线的环保要求及噪声、振动污染防治设计要求。
在执行本规范的对程中，希望各单位结合工程实践，认真总结经验，积累资料，如发现需要修改和补充之处，请及时将意见和有关资料寄交中国铁路设计集团有限公司（天津自贸试验区（空港经济区东七道109号，邮政编码：300308）：并抄送中国铁路经济规划研究院有限公司（北京市海淀区北蜂窝路乙29号，邮政编码100038）供今后修订时参考
本规范由国家铁路局科技与法制司负责解释。主编单位：中国铁路设计集团有限公司。主要起草人：孙树礼、秦宝来、李荣华、张乐诚、刘传朋、桑翠江、杨全亮、冯慧淼、闫红亮、韩建文、杨常所、杜宝军、马志富、何永冕、杨振龙、陈兴强、邓洪、马静波、沙玉林、齐亚娜、张德育、王炜、马敏杰、朱正清、商丽娜、张龙庆、张洪波、展宏跃、刘雅静、庄德举、姚晓云、王建东、崔小岳、李、雷、杨、莉、张莹、郭焕晓、王斯蒙、马成贤。
主要审查人：吴克俭、张建平、冯、威、白宝英、李肖伦、王向东、刘、陈良江、余雷、景德炎、魏恩会、杨道林、韦克荣、洒雨、葛根荣、杨艳丽、许有全、赵新益、黄双林、陈英武、李生才、陈刚、孙、逊、徐惠春、李永清、李保成、韩树森、杨俊明、彭维英、池春玲、戴启元、张雄、郑青松、陈静、李耀增。5
基本规定
线路平面
线路纵断面
交叉及附属设施
-般规定
轨道类型
钢轨及配件：
轨枕及扣件免费标准下载网bzxz
轨道附属设备
般规定
路基面形状与宽度
路基排水
路基支挡及防护
路基接口与防护
般规定
孔径及净空
桥面布置及养护维修设施
-般规定
洞门及衬砌建筑材料
洞门与洞口段
隧道衬砌和明洞
附属构筑物
防水与排水
运营通风
辅助坑道
-般规定·
站线平面
站线纵断面
货运设备
装卸机械
站场路基、排水及其他
站线轨道
电力牵引供电
牵引供电
牵引变电
接触网
机务与车辆设备
机务设备
车辆设备
给水排水
一般规定
给水工程
15.3排水工程
16环境保护
本规范用词说明
《铁路专用线设计规范（试行）》条文说明65
1总则
1.0.1为规范铁路专用线工程设计，使铁路专用线设计符合安全可靠、经济适用的要求制定本规范。1.0.2本规范适用于与国家铁路或其他铁路接轨、仅办理货运作业设计速度不大工80km/h的新建及改建标准轨距铁路专用线设计。
1.0.3铁路专用线初、近、远期设计年度应在总运量与分年度运量的基础上因地制宜合理确定，不易改建、扩建的建筑物和设备，应按远期运量设计可逐步改建，扩建的建筑物和设备，应按近期运量设计，并应预留远期发展条件。
随运输需求变化增减的机车，车辆等运输设备，可按分年度运量进行设计。
1.0.4铁路专用线设计速度应结合运输需求、地形、地质条件等因素确定，根据工程条件可分段确定设计速度。1.0.5铁路专用线设计使用年限应根据其服役时间、各类工程特性等因素综合确定，
1.0.6铁路专用线列车荷载宜采用ZKH荷载。采用其他荷载时，结构设计应根据不同荷载类型进行特殊设计，1.0.7铁路专用线设计应根据项自需求.在满足货物运输功能设备维护、保障运输安全前提下，结合项自特点和所处环境，对主要技术标准，设计方案和工程措施进行技术经济论证。1.0.8运输大宗货物的铁路专用线宜采用整列装卸等便利的运输组织方式：
1.0.9铁路运输企业应为铁路专用线接轨创造便利条件。1.0.10新建、改建铁路专用线应充分利用既有设施和设备。1.0.11铁路专用线设计应执行国家环境保护、水土保持、资源节约等相关规定。
1.0.12本规范中未涉及的事宜应根据铁路专用线的性质、特点结合现行国家、行业相关标准规定合理确定。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
