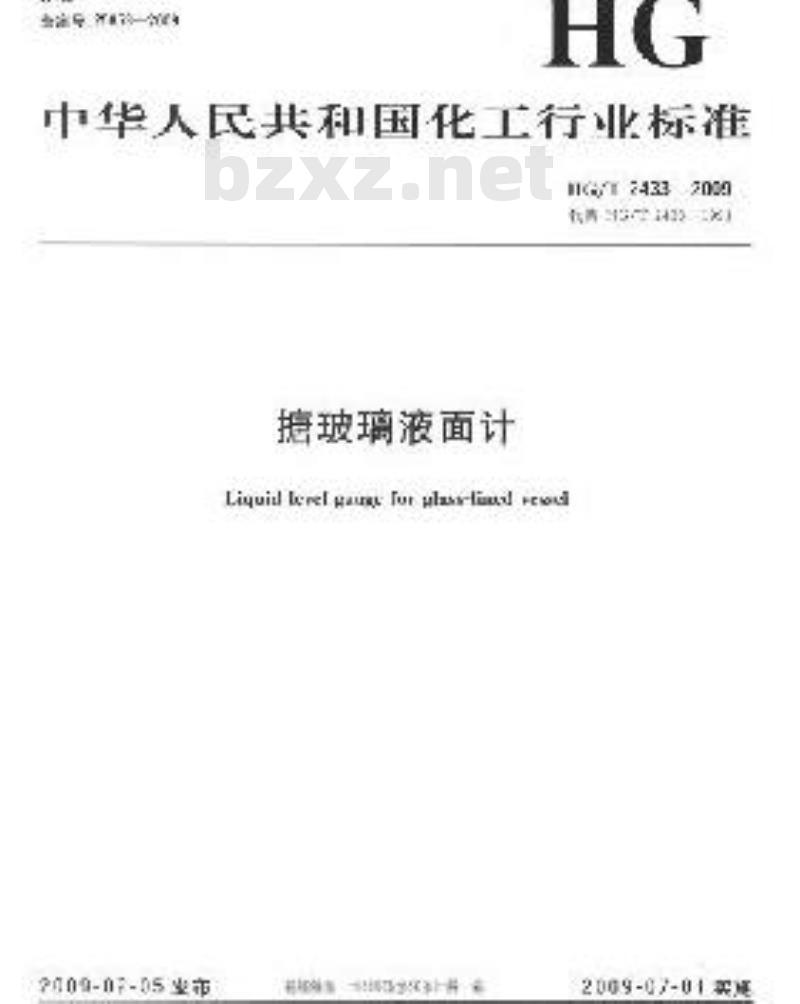

【HG化工标准】 代替 HG/T 2433-1993 搪玻璃液面计

HG/T 2433-2009.Liquid level gauge for glass-lined vessel.
1范围
HG/T 2433规定了搪玻璃液面计的型式、基本参数、主要尺寸及技术要求。
HG/T 2433适用于设计压力不大于0.6MPa,设计温度0℃~150℃的搪玻璃容器用液面计。
2规范性引用文件
下列文件中的条款通过在本标准中引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 9439灰铸铁件
GB/T6414铸件尺寸公差与机械加工余量
HG/T 2105搪玻璃设备活套法兰
HG/T 2143搪玻璃设 备管口
HG 2432 搪玻璃设备技术条件
HG/T 2434搪 玻璃阀门技术条件
HG 20539板式平焊钢制管法兰
QB 776液面计用玻璃板和玻璃管
3型式、基本参数及主要尺寸
3.1 液而计结构型式分D型(不保温型)、W型(保温型)。
3.2 液面计基本参数及主要尺寸按图1、表1、表2的规定。
3.3液面计法 兰密封面型式为平面,法兰公称压力为PN1.0 MPa,公称直径有DN50及DN65二种，连接尺寸按HG 20539或HG/T 2105及HG/T 2143有关规定。
3.4标记
标记示例:
不保温型搪玻璃液面计,法兰公称直径DN50,公称长度L800mm,其标记为:
