【YD通讯标准】 手机支付 基于 13.56MHz 近场通信技术的移动终端测试方法

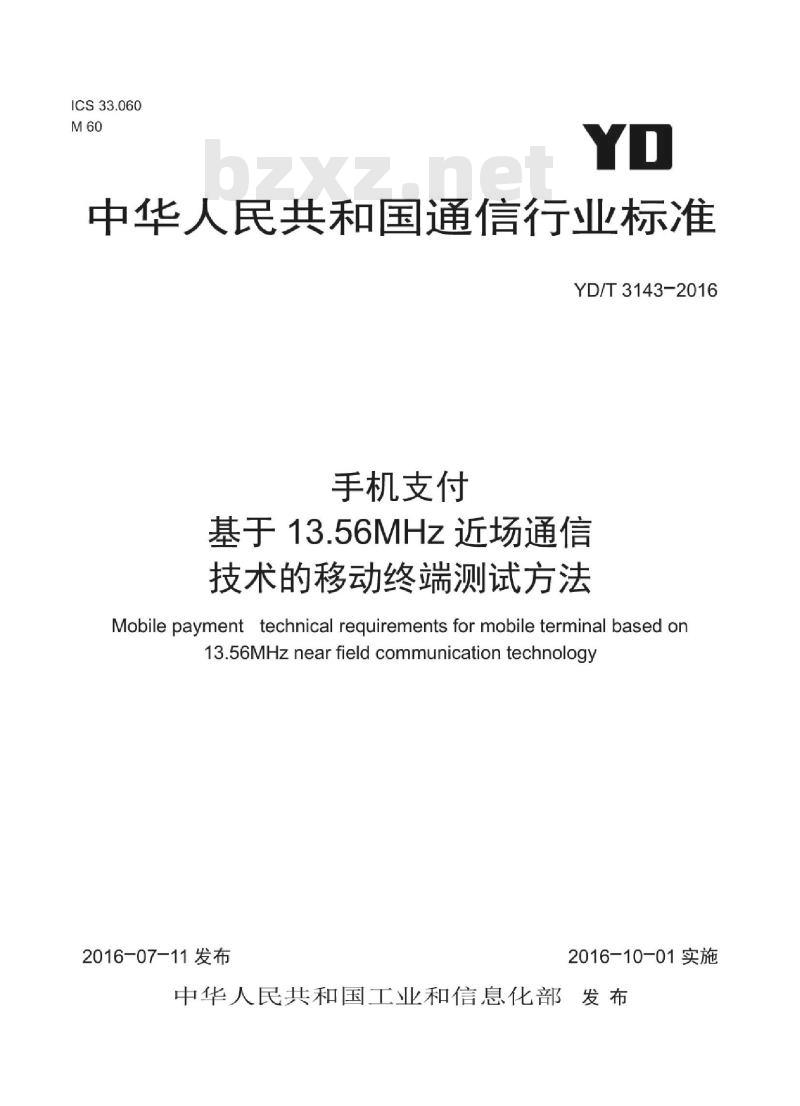

ICS33.060
中华人民共和宝通信行标准
YD/T3143-2016
手机支付
基于13.56MHz近场通信
技术的移动终端测试方法
Mobilepaymenttechnical reguirementsformobileterminalbasedon13.56MHz nearfield communication technology2016-07-11发布
2016-10-01实施

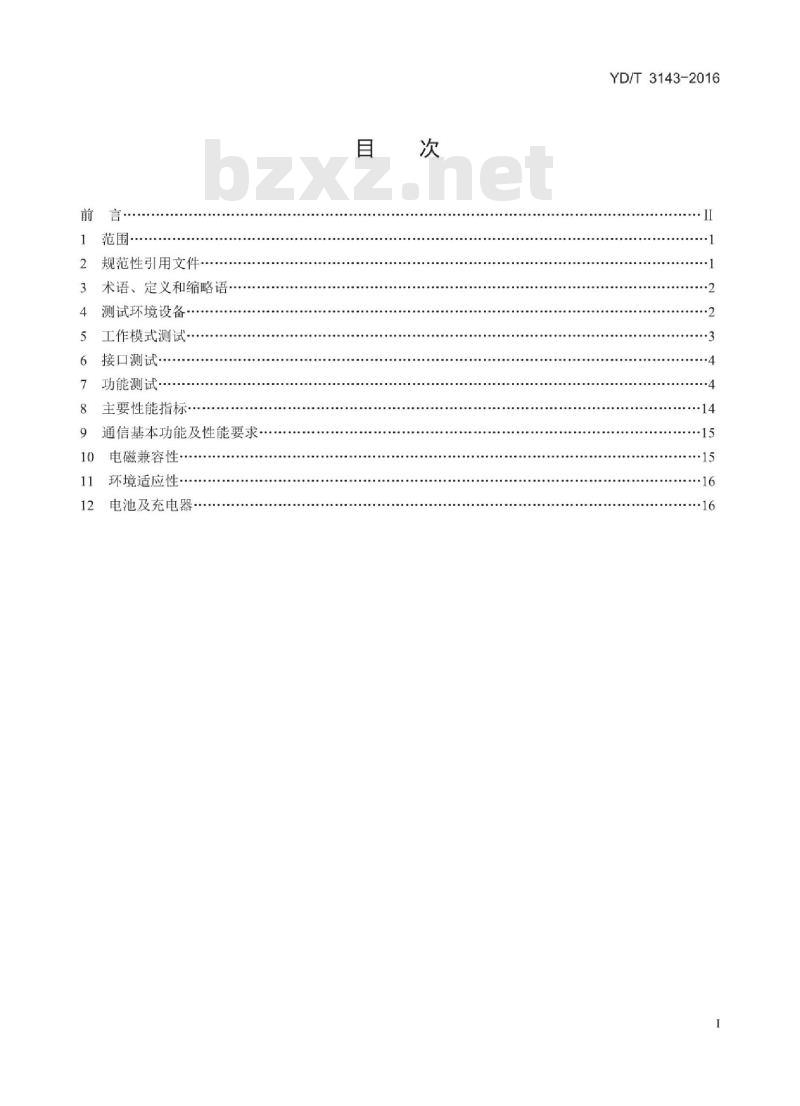

中华人民共和国工业和信息化部发布前
规范性引用文件
术语、定义和缩略语
测试环境设备
工作模式测试-
接口测试
功能测试·
主要性能指构
通信基本功能及性能要求
电磁兼容性
环境适应性
电池及充电器
YD/T3143-2016
YD/T3143-2016

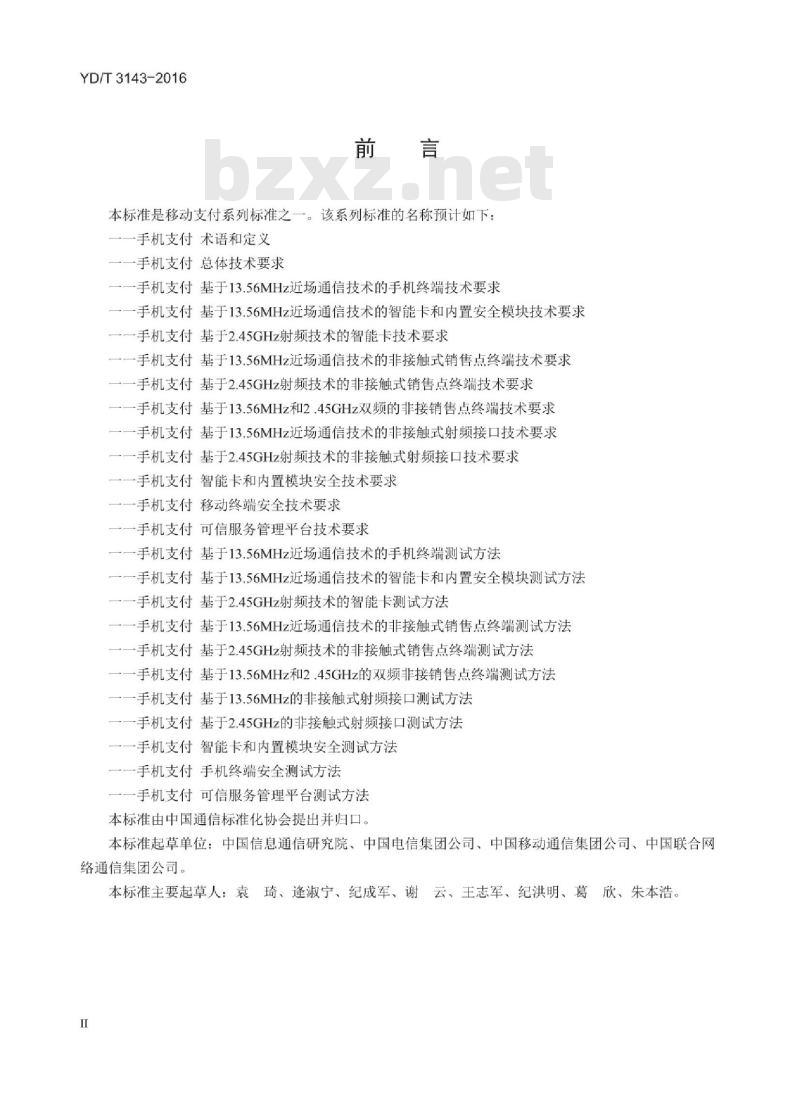

本标准是移动支付系列标准之一。该系列标准的名称预计如下：一一手机支付术语和定义
一一手机支付总体技术要求
一一手机支付基于13.56MHz近场通信技术的手机终端技术要求一一手机支付基于13.56MHz近场通信技术的智能卡和内置安全模块技术要求一手机支付基于2.45GHz射频技术的智能卡技术要求-一手机支付基于13.56MHz近场通信技术的非接触式销售点终端技术要求一手机支付基于2.45GHz射频技术的非接触式销售点终端技术要求一一手机支付基于13.56MHz和2.45GHz双频的非接销售点终端技术要求-一手机支付基于13.56MHz近场通信技术的非接触式射频接口技术要求一手机支付基于2.45GHz射频技术的非接触式射频接口技术要求一手机支付智能卡和内置模块安全技术要求一手机支付移动终端安全技术要求一一手机支付可信服务管理平台技术要求-一手机支付基于13.56MHz近场通信技术的手机终端测试方法*一手机支付基于13.56MHz近场通信技术的智能卡和内置安全模块测试方法一一手机支付基于2.45GHz射频技术的智能卡测试方法一手机支付基于13.56MHz近场通信技术的非接触式销售点终端测试方法一一手机支付基于2.45GHz射频技术的非接触式销售点终端测试方法一手机支付基于13.56MHz和2.45GHz的双频非接销售点终端测试方法一一手机支付基于13.56MHz的非接触式射频接口测试方法一手机支付基于2.45GHz的非接触式射频接口测试方法一一手机支付智能卡和内置模块安全测试方法一一手机支付手机终端安全测试方法一一手机支付可信服务管理平台测试方法本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团公司。
本标准主要起草人：袁、琦、逢淑宁、纪成军、谢云、王志军、纪洪明、葛欣、朱本浩。I
HiiKANiKAca
手机支付
YD/T3143-2016

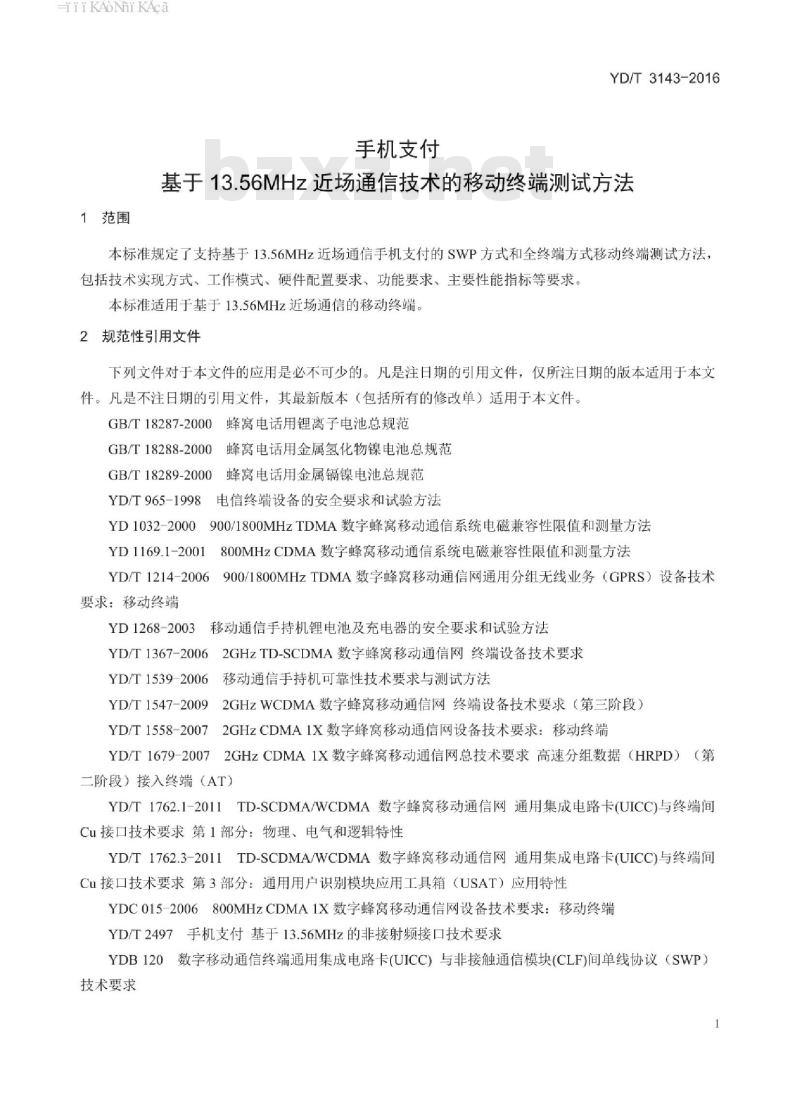

基于13.56MHZ近场通信技术的移动终端测试方法1范围
本标准规定了支持基于13.56MHz近场通信手机支付的SWP方式和全终端方式移动终端测试方法，包括技术实现方式、工作模式、硬件配置要求、功能要求、主要性能指标等要求。本标准适用于基于13.56MHz近场通信的移动终端2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18287-2000蜂窝电话用锂离子电池总规范GB/T18288-2000蜂窝电话用金属氢化物镍电池总规范GB/T18289-2000蜂窝电话用金属镍电池总规范YD/T965-1998电信终端设备的安全要求和试验方法YD1032-2000900/1800MHzTDMA数字峰窝移动通信系统电磁兼容性限值和测量方法YD1169.1-2001800MHzCDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法YD/T1214-2006900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移动终端
YD1268-2003移动通信手持机锂电池及充电器的安全要求和试验方法YD/T1367-20062GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求YD/T1539-2006移动通信手持机可靠性技术要求与测试方法YD/T1547-20092GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第三阶段）YDT1558-20072GHzCDMA1X数字蜂窝移动通信网设备技术要求：移动终端YD/T1679-20072GHzCDMA1X数字蜂窝移动通信网总技术要求高速分组数据（HRPD）（第二阶段）接入终端（AT）
YD/T1762.1-2011TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡(UICC)与终端间Cu接口技术要求第1部分：物理、电气和逻辑特性YD/T1762.3-2011TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡(UICC)与终端间Cu接口技术要求第3部分：通用用户识别模块应用工具箱（USAT）应用特性YDC015-2006800MHzCDMA1X数字蜂窝移动通信网设备技术要求：移动终端YD/T2497手机支付基于13.56MHz的非接射频接口技术要求YDB120数字移动通信终端通用集成电路卡(UICC）与非接触通信模块(CLF)间单线协议（SWP）技术要求
HiiKAoNiKAca
YD/T3143-2016

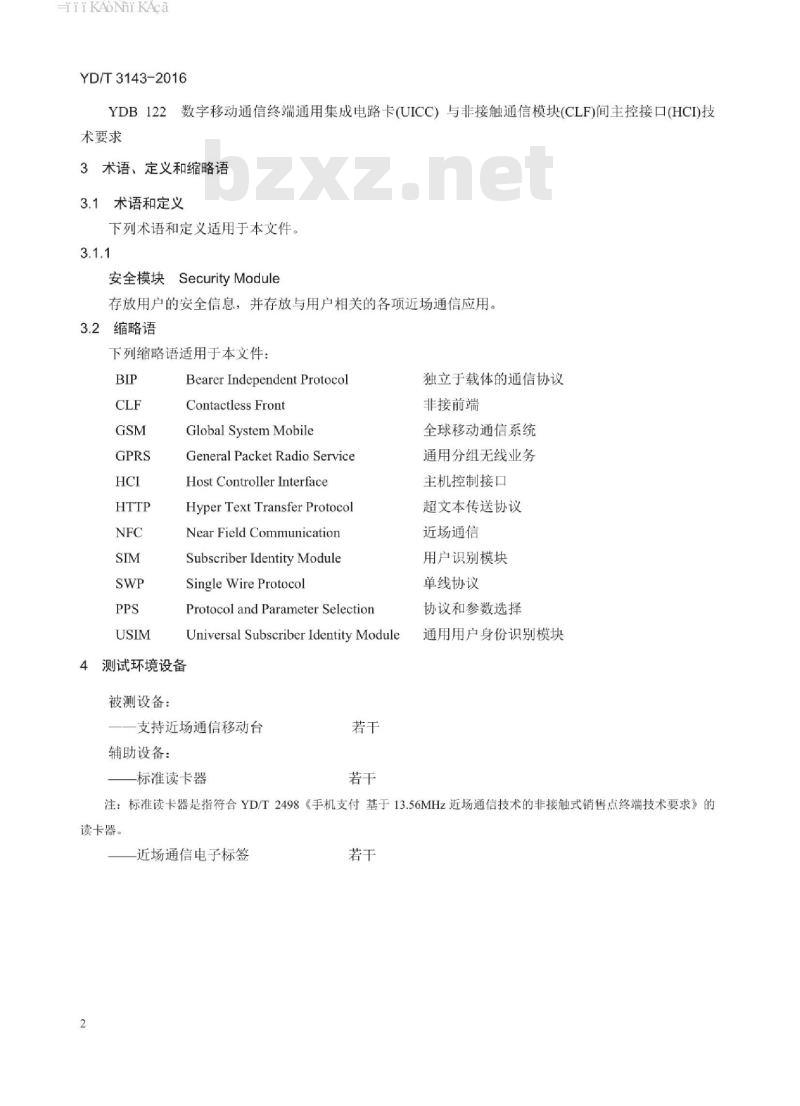

YDB122
术要求
数字移动通信终端通用集成电路卡(UICC）与非接触通信模块(CLF)间主控接口(HCI)技3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
安全模块
SecurityModule
存放用户的安全信息，并存放与用户相关的各项近场通信应用。3.2
缩略语
下列缩略语适用于本文件：
Bearer Independent Protocol
Contactless Front
Global System Mobile
General Packet Radio ServiceHost Controller Interface
HyperTextTransferProtocol
Near Field Communication
Subscriber Identity Module
Single Wire Protocol
Protocol and Parameter SelectionUniversal Subscriber Identity Module测试环境设备
被测设备：www.bzxz.net
支持近场通信移动台
辅助设备：
标准读卡器
独立于载体的通信协议
非接前端
全球移动通信系统
通用分组无线业务
主机控制接口
超文本传送协议
近场通信
用户识别模块
单线协议
协议和参数选择
通用用户身份识别模块
注：标准读卡器是指符合YD/T2498《手机支付基于13.56MHz近场通信技术的非接触式销售点终端技术要求》的读卡器。
近场通信电子标签
HiiKAoNiKAca
5工作模式测试
5.1卡模拟功能测试
测试编号：5.1
测试项目：卡模拟功能
测试目的：验证近场通信模式选择为卡模拟时，相关功能是否正常测试步骤：
1．选择被测移动终端的近场通信工作模式为卡模拟。2．在被测移动终端上支持的卡模拟应用。3．用对应的标准读卡器等读取被测移动终端4．查看对应的标准读卡器和被测移动终端上显示的交易信息是否正确预期结果：
1．能够正确选择卡上的相关应用。2．卡所支持的所有应用均正常。3.被测移动终端和对应标准读卡器上显示的交易信息正确5.2阅读器功能测试
测试编号：5.2
测试项目：阅读器功能
测试目的：验证被测移动终端的阅读器功能测试步骤：
1．将被测移动终端开机、启动近场通信，且设置为阅读器状态。2．将被测移动终端贴近一个近场通信电子标签。3．查看被测移动终端上是否正确显示电子标签信息预期结果：
被测移动终端能正确显示电子标签信息5.3点对点通信功能测试
测试编号：5.3
测试项目：点对点通信功能
测试目的：验证被测移动终端的点对点通信功能测试步骤：
1.将被测移动终端开机、启动近场通信，且设置为点对点通信状态。2.将被测移动终端贴近另一打开点对点通信功能的移动终端。3．将另一移动终端中的一个文件向被测移动终端中传送，4．查看被测移动终端是否接收到文件预期结果：
被测移动终端接收到传送的文件YD/T3143-2016
HiiKAoNiKAca
YD/T3143-2016
6接口测试
6.1内部接口测试
6.1.1SWP方式
6.1.1.1CLF与智能卡之间接口
SWP测试具体要求参见《通用集成电路卡(UICC）与非接触通信模块(CLF)间单线协议（SWP）测试方法第一部分：终端特性》。
HCI测试具体要求参见《通用集成电路卡(UICC）与非接触通信模块(CLF)间主控接口（HCI）测试方法第一部分：终端特性》。
6.1.1.2主处理器与智能卡之间接口移动终端中机卡接口测试具体要求参见YD/T1763.1-2011《TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口测试方法第1部分：物理、电气和逻辑特性》中的规定。移动终端与智能卡支持的USAT、STK、CCAT或者UTK接口测试具体要求参见YD/T1763.3-2012《TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口测试方法第3部分：终端通用用户识别模块应用工具箱（USAT）特性》6.1.2全终端方式
6.1.2.1主处理器与智能卡之间接口要求移动终端主处理器与智能卡之间接口同6.1.1.2。6.2非接触射频接口
移动终端非接触射频接口测试具体要求见YD/T3145《手机支付基于13.56MHz的非接触射频接口测试方法》。
7功能测试
近场通信功能
7.1.1启动近场通信功能
测试编号：7.1.1
测试项目：启动近场通信功能
测试目的：验证被测移动终端能否正确打开近场通信功能，以卡模拟功能为例测试步骤：
1．通过被测移动终端提供的用户界面菜单或硬键打开近场通信功能，2．查看当前的工作模式，假设处于卡模拟工作模式下。3．将被测移动终端贴近所支持应用的刷卡机。4．查看刷卡机和被测移动终端上显示的交易信息是否正确预期结果：
1．通过被测移动终端提供的用户界面或硬键能方便打开近场通信功能。2．在打开近场通信功能并作为卡模拟时，能正常进行交易4
iiiKAoNiKAca
7.1.2关闭近场通信功能
测试编号：7.1.2
测试项目：关闭近场通信功能
测试目的：验证被测移动终端能否正确关闭近场通信功能，以卡模拟功能为例测试步骤：
1．查看当前的工作模式，假设处于卡模拟工作模式下。2．通过被测移动终端提供的用户界面菜单或硬键关闭近场通信功能，3．将被测移动终端贴近所支持应用的刷卡机。4．查看刷卡机和被测移动终端上显示的交易信息是否正确预期结果：
1．通过被测移动终端提供的用户界面或硬键能方便关闭近场通信功能。2．在关闭近场通信功能时，不能进行任何交易7.1.3近场通信工作模式切换
测试编号：7.1.3.1
测试项目：卡模拟模式正确切换到阅读器、点对点通信模式测试目的：验证被测移动终端能否由卡模拟模式正确切换到阅读器、点对点通信模式测试步骤：
1．打开支持近场通信功能的被测移动终端，设置当前处于卡模拟工作模式下。YD/T3143-2016
2．通过移动终端上的按键（物理按键或者软键）或者终端软件提供的菜单进行工作模式的选择。3．选择阅读器模式并确认。
4.查看用户界面是否正确显示阅读器模式（可选）。5.将被测移动终端贴近一个近场通信电子标签。6．查看被测移动终端上是否正确显示电子标签信息。7.重复第1～第2步的操作；
8．选择点对点通信模式并确认。9.查看用户界面是否正确显示点对点通信模式（可选）。10.将被测移动终端贴近另一打开点对点通信功能的移动终端，将另一移动终端中的一个文件向被测移动终端中传送。
11.查看被测移动终端是否正确接收文件预期结果：
1．步骤4后，被测移动终端用户界面显示阅读器模式：2.步骤6后，被测移动终端上正确显示电子标签信息：3．步骤9后，被测移动终端用户界面显示点对点模式4．步骤11后，被测移动终端正确接收文件。注：近场通信模式图标显示为可选HiiKAoiKAca
YD/T3143-2016
测试编号：7.1.3.2
测试项目：阅读器模式正确切换到卡模拟、点对点通信模式测试目的：验证被测移动终端能否由阅读器模式正确切换到卡模拟、点对点通信模式测试步骤：
1．打开支持近场通信功能的被测移动终端，设置当前处于阅读器工作模式下。2．通过移动终端上的按键（物理按键或者软键）或者终端软件提供的菜单进行工作模式的选择。3．选择卡模拟模式并确认。
4．查看用户界面是否正确显示卡模拟模式（可选）5.用对应的标准读卡器等读取被测移动终端。6．查看对应的标准读卡器和被测移动终端上显示的交易信息是否正确。7.重复第1～第2步的操作：
8．选择点对点通信模式并确认。9.查看用户界面是否正确显示点对点通信模式（可选）。10.将被测移动终端贴近另一打开点对点通信功能的移动终端，将另一移动终端中的一个文件向被测移动终端中传送。
11.查看被测移动终端是否正确接收文件预期结果：
1．步骤4后，被测移动终端用户界面显示卡模拟模式：2.．步骤6后，被测移动终端和对应标准读卡器上显示的交易信息正确；3．步骤9后，被测移动终端用户界面显示点对点通信模式：4．步骤11后，被测移动终端正确接收文件。注：近场通信模式图标显示为可选HiiKAoiKAca
测试编号：7.1.3.3
测试项目：点对点通信模式正确切换到卡模拟、阅读器通信模式YD/T3143-2016
测试目的：验证被测移动终端能否由点对点通信模式正确切换到阅读器、点对点通信模式测试步骤：
1．打开支持近场通信功能的被测移动终端，设置当前处于点对点通信工作模式下。2．通过移动终端上的按键（物理按键或者软键）或者终端软件提供的菜单进行工作模式的选择。3．选择卡模拟模式并确认。
4．查看用户界面是否正确显示卡模拟模式（可选）5．用对应的标准读卡器等读取被测移动终端。6．查看对应的标准读卡器和被测移动终端上显示的交易信息是否正确。7.重复第1～第2步的操作：
8.选择阅读器模式并确认。
9．查看用户界面是否正确显示阅读器模式（可选）10.将被测移动终端贴近一个近场通信电子标签。11.查看被测移动终端上是否正确显示电子标签信息预期结果：
1．步骤4后，被测移动终端用户界面显示卡模拟模式：2．步骤6后，被测移动终端和对应标准读卡器上显示的交易信息正确：3．步骤9后，被测移动终端用户界面显示阅读器模式；4．步骤11后，被测移动终端上正确显示电子标签信息。注：近场通信模式图标显示为可选YD/T3143-2016
7.2STK/UTK功能
测试编号：7.2
测试项目：通过STK/UTK方式下载应用测试目的：验证通过STK/UTK方式下载应用功能测试步骤：
1．将被测移动终端开机。
2．在移动运营商侧，选择将相关应用通过短信方式下载。3．通过被测移动终端的卡应用管理菜单查看刚下载的卡应用是否存在。4．记录通过短信方式下载应用的时间和应用大小。5．选择刚下载的应用，贴近对应的阅读器进行交易6．查看交易信息是否正确
预期结果：
应用能通过短信方式下载，下载后能通过被测移动终端的应用管理界面查看，且能被相应的阅读器阅读
7.3支持BIP（可选）
测试编号：7.3
测试项目：通过BIP下载卡应用（BIPclient模式）测试目的：验证通过BIP方式下载应用功能测试步骤：
1．将被测移动终端开机。
2．在移动运营商侧，选择将相关应用通过BIP方式下载。3．通过被测移动终端的卡应用管理菜单查看刚下载的卡应用是否存在。4．记录通过BIP方式下载应用的时间和应用大小。5．选择刚下载的应用，贴近对应的阅读器进行交易6．查看交易信息是否正确
预期结果：
卡应用能通过BIP方式下载，下载后能通过被测移动终端的应用管理界面查看，且能被相应的阅读器阅读
7.4SCWS功能测试（可选）
测试编号：7.4
测试项目：SCWS功能
测试目的：验证SCWS功能
测试步骤：
1．将被测移动终端开机。
2．用户选择链接或者快捷方式启动浏览器。3．用户开始访问(U)SIM卡内置的Web服务器预期结果：
用户能够成功访问(U)SIM卡内置的Web服务器7.5应用访问安全模块能力测试（必选）测试编号：7.5
测试项目：应用访问安全模块能力测试目的：验证近场通信应用访问安全模块能力测试步骤：
1、将被测移动终端开机。
2、用户启动移动终端应用客户端。3、选择被测移动终端的近场通信工作模式为卡模拟工作模式。4．用对应的刷卡机器等读取被测移动终端。5.查看对应的刷卡机和被测移动终端上显示的交易信息是否正确预期结果：
1.被测移动终端和对应刷卡机上显示的交易信息正确2.移动终端高层应用通过OS自身的API访问卡YD/T3143-2016
