【YD通讯标准】 通信局(站) -48V 系统阀控式密封铅酸蓄电池在线测试方法

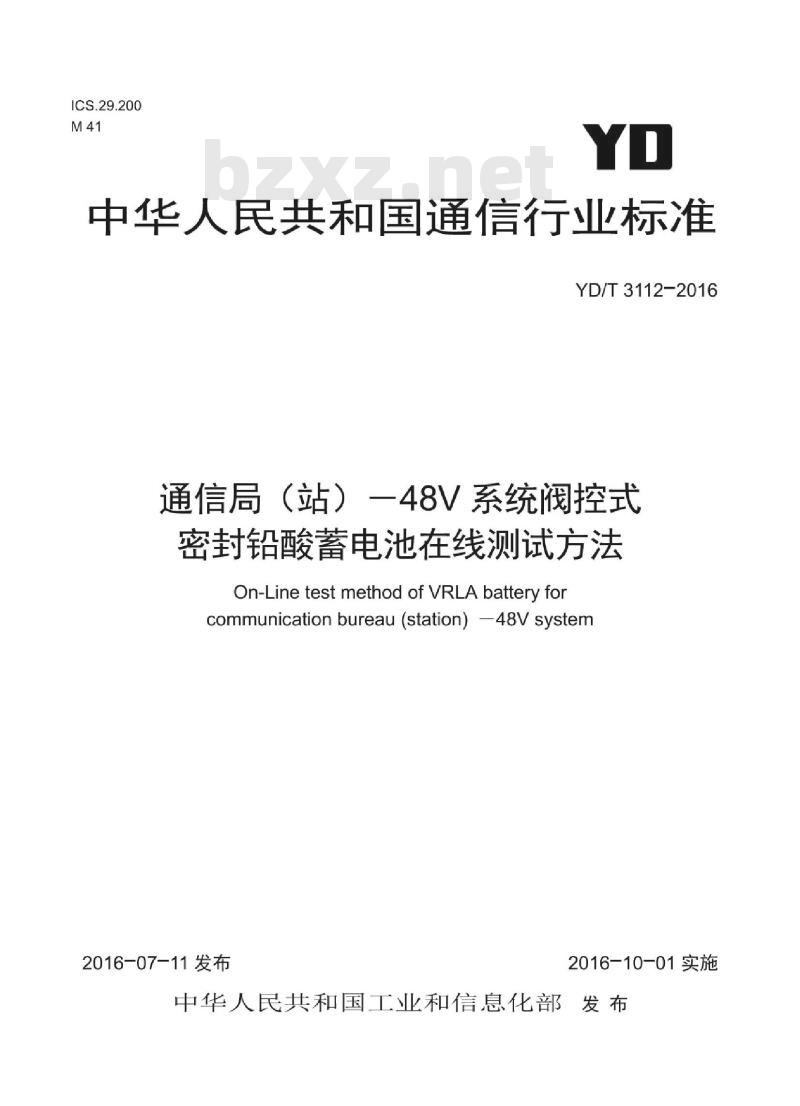

ICS.29.200
中华人民共和国通信行业标准
YD/T3112-2016
通信局（站）一48V系统阀控式
密封铅酸蓄电池在线测试方法
On-LinetestmethodofVRLAbatteryforcommunicationbureau(station)-48V system2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前

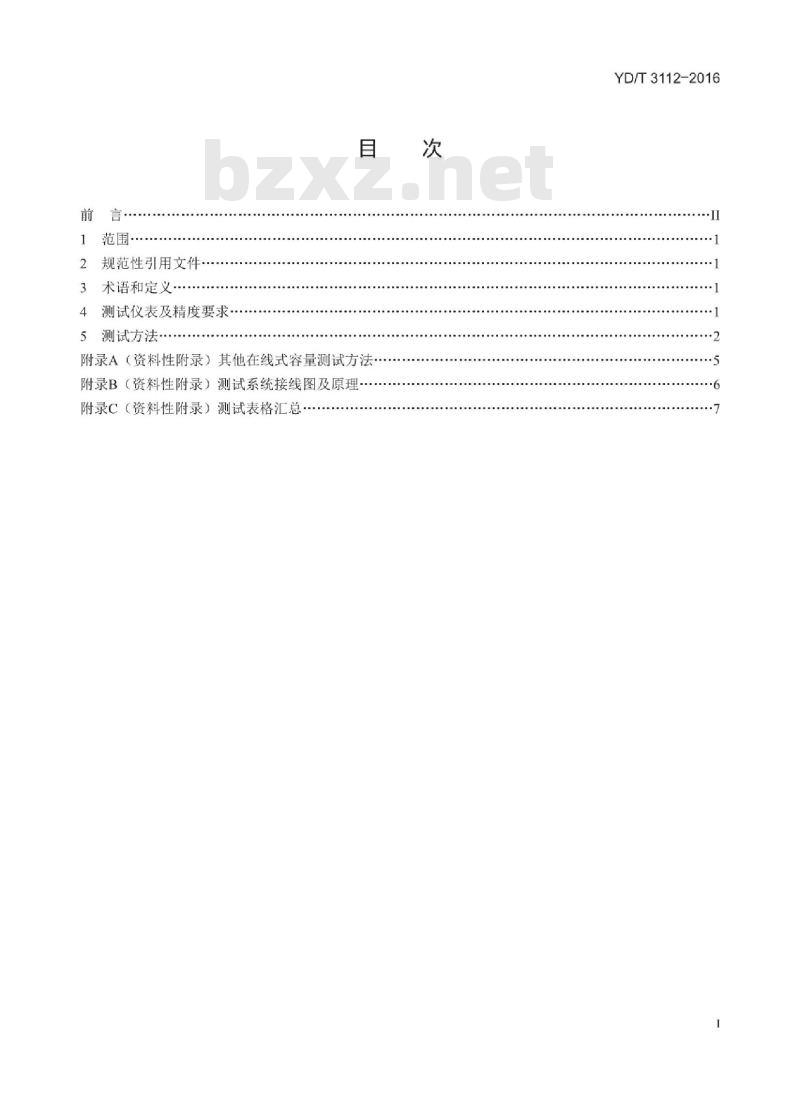

范围·
2规范性引用文件
3术语和定义
4测试仪表及精度要求……
5测试方法
附录A（资料性附录）其他在线式容量测试方法：附录B（资料性附录）测试系统接线图及原理-附录C（资料性附录）测试表格汇总.…·次
YD/T3112-2016
YD/T3112-2016

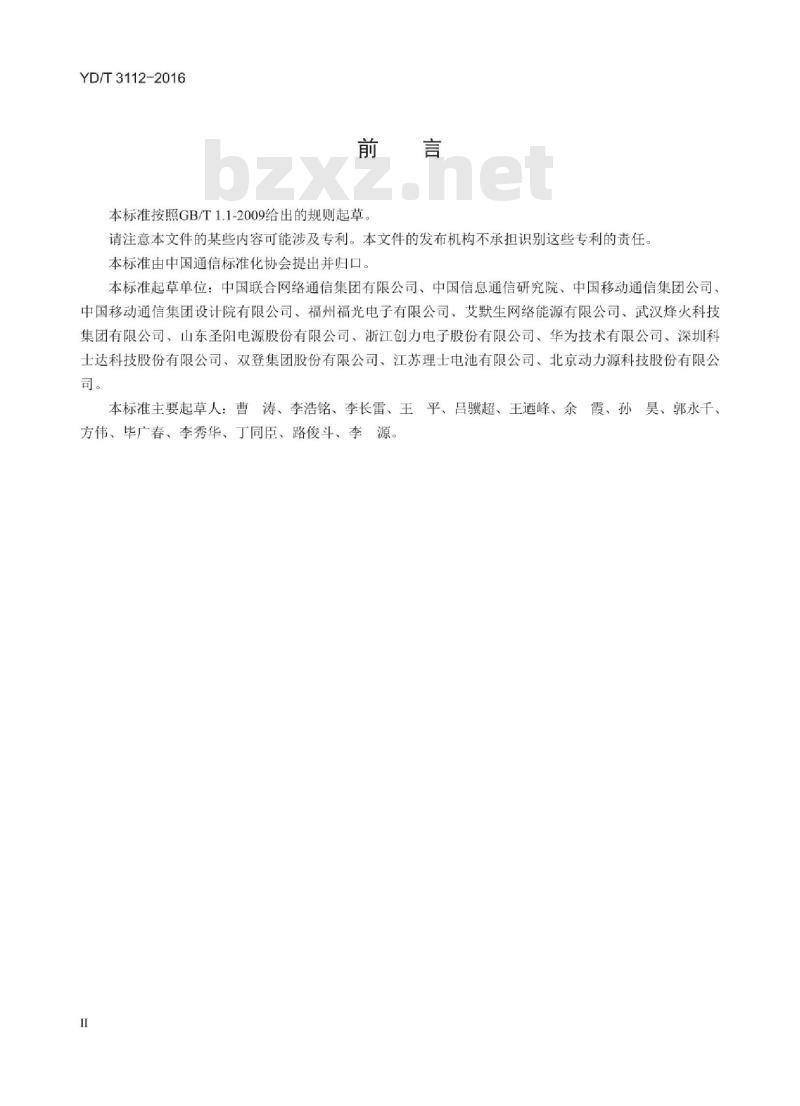

本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国联合网络通信集团有限公司、中国信息通信研究院、中国移动通信集团公司、中国移动通信集团设计院有限公司、福州福光电子有限公司、艾默生网络能源有限公司、武汉烽火科技集团有限公司、山东圣阳电源股份有限公司、浙江创力电子股份有限公司、华为技术有限公司、深圳科士达科技股份有限公司、双登集团股份有限公司、江苏理士电池有限公司、北京动力源科技股份有限公司。
本标准主要起草人：曹涛、李浩铭、李长雷、王平、吕骥超、王酒峰、余霞、孙、昊、郭永千、方伟、毕广春、李秀华、丁同臣、路俊斗、李源。I
HiiKAoNiKAca
YD/T3112-2016

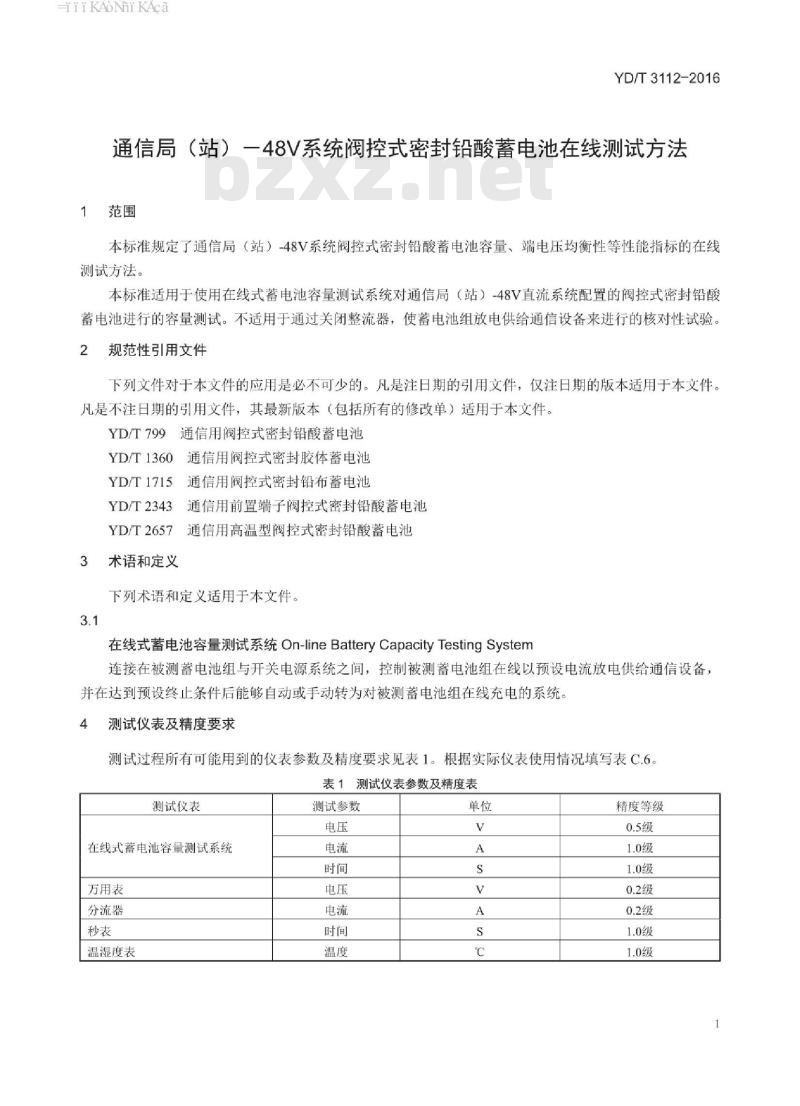

通信局（站）一48V系统阀控式密封铅酸蓄电池在线测试方法范围
本标准规定了通信局（站）-48V系统阀控式密封铅酸蓄电池容量、端电压均衡性等性能指标的在线测试方法。
本标准适用于使用在线式蓄电池容量测试系统对通信局（站）-48V直流系统配置的阀控式密封铅酸蓄电池进行的容量测试。不适用于通过关闭整流器，使蓄电池组放电供给通信设备来进行的核对性试验。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T799通信用阀控式密封铅酸蓄电池YD1360通信用阀控式密封胶体蓄电池YD/T1715通信用阀控式密封铅布蓄电池YD/T2343通信用前置端子阀控式密封铅酸蓄电池YD/T2657通信用高温型阀控式密封铅酸蓄电池3
术语和定义
下列术语和定义适用于本文件。在线式蓄电池容量测试系统On-lineBatteryCapacityTestingSystem连接在被测蓄电池组与开关电源系统之间，控制被测蓄电池组在线以预设电流放电供给通信设备，并在达到预设终止条件后能够自动或手动转为对被测蓄电池组在线充电的系统。文
测试仪表及精度要求
测试过程所有可能用到的仪表参数及精度要求见表1。根据实际仪表使用情况填写表C.6表1测试仪表参数及精度表
测试仪表
在线式蓄电池容量测试系统
万用表
分流器
温湿度表
测试参数
精度等级
HiiKAoNiKAca
YD/T3112-2016此内容来自标准下载网

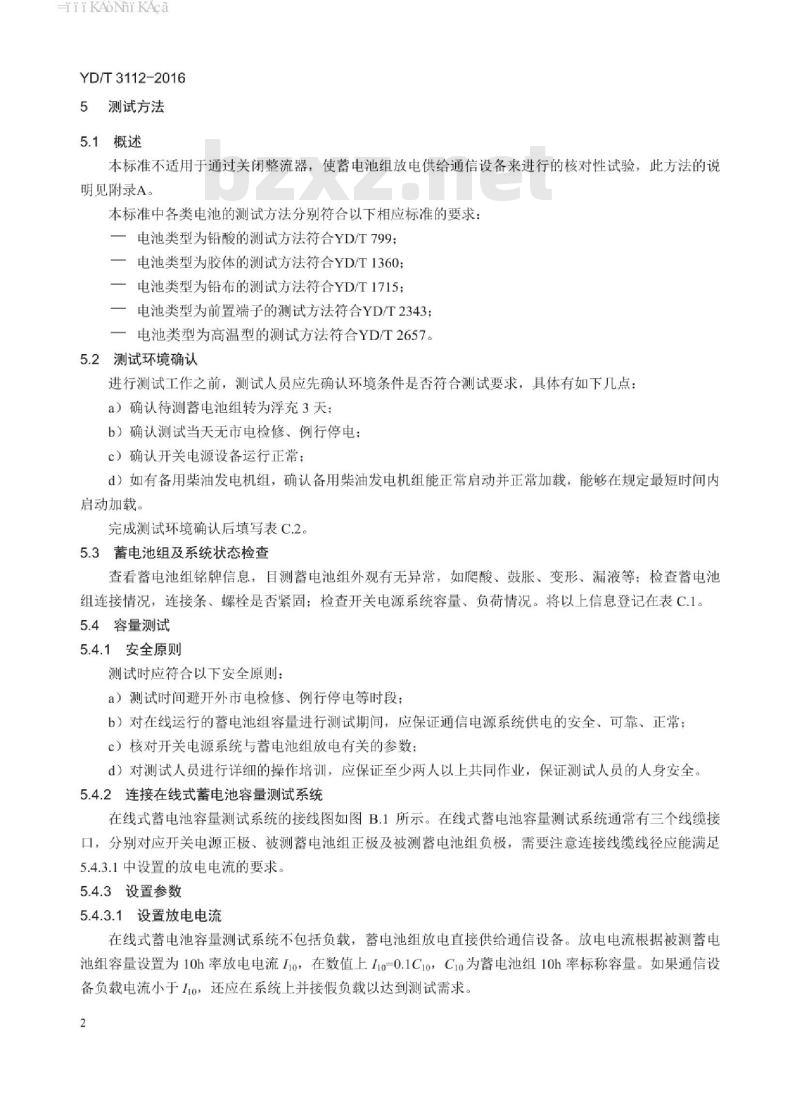

5测试方法
5.1概述
本标准不适用于通过关闭整流器，使蓄电池组放电供给通信设备来进行的核对性试验，此方法的说明见附录A。
本标准中各类电池的测试方法分别符合以下相应标准的要求：电池类型为铅酸的测试方法符合YD/T799：一电池类型为胶体的测试方法符合YD/T1360：一电池类型为铅布的测试方法符合YD/T1715：一电池类型为前置端子的测试方法符合YD/T2343：一电池类型为高温型的测试方法符合YD/T2657。5.2测试环境确认
进行测试工作之前，测试人员应先确认环境条件是否符合测试要求，具体有如下几点：a）确认待测蓄电池组转为浮充3天；b）确认测试当天无市电检修、例行停电：c）确认开关电源设备运行正常：d）如有备用柴油发电机组，确认备用柴油发电机组能正常启动并正常加载，能够在规定最短时间内启动加载。
完成测试环境确认后填写表C.2。5.3蓄电池组及系统状态检查
查看蓄电池组铭牌信息，目测蓄电池组外观有无异常，如爬酸、鼓胀、变形、漏液等；检查蓄电池组连接情况，连接条、螺栓是否紧固；检查开关电源系统容量、负荷情况。将以上信息登记在表C.1。5.4容量测试
5.4.1安全原则
测试时应符合以下安全原则：
a）测试时间避开外市电检修、例行停电等时段b）对在线运行的蓄电池组容量进行测试期间，应保证通信电源系统供电的安全、可靠、正常c）核对开关电源系统与蓄电池组放电有关的参数：d）对测试人员进行详细的操作培训，应保证至少两人以上共同作业，保证测试人员的人身安全5.4.2连接在线式蓄电池容量测试系统在线式蓄电池容量测试系统的接线图如图B.1所示。在线式蓄电池容量测试系统通常有三个线缆接口，分别对应开关电源正极、被测蓄电池组正极及被测蓄电池组负极，需要注意连接线缆线径应能满足5.4.3.1中设置的放电电流的要求。5.4.3设置参数
5.4.3.1设置放电电流
在线式蓄电池容量测试系统不包括负载，蓄电池组放电直接供给通信设备。放电电流根据被测蓄电池组容量设置为10h率放电电流I10，在数值上I10-0.1C10，C10为蓄电池组10h率标称容量。如果通信设备负载电流小于10，还应在系统上并接假负载以达到测试需求2
iiKAoNiKAca
YD/T3112-2016
在实际应用中，根据测试实际情况用3h率或1h率放电电流的，可参照表2进行设置。表2阀控式密封铅酸蓄电池放电电流表放电小时率
10h率
5.4.3.2设置终止电压
电池类型
铅酸、胶体、前置端子、铅布、高温型铅酸、胶体、前置端子、高温型铅布
铅酸、前置端子、高温型
放电电流
放电测试的终止条件为某一节单体电池电压率先达到终止电压值。不同类型阀控式密封铅酸蓄电池终止电压值设置值见表3。
表3阀控式密封铅酸蓄电池终止电压表放电小时率
10h率
5.4.4放电并记录数据
电池类型
铅酸、胶体、铅布、高温型
前置端子
铅酸、胶体、铅布、高温型
前置端子
铅酸、铅布、高温型
前置端子
终止电压
1.80V/单体
10.80V/单体
1.80V/单体
10.80V/单体
1.75V/单体
1.80V/单体
10.50V/单只
单体（只）电压
放电测试开始后，若测试系统具备自动记录数据的功能，则放电过程中各节单体电池电压、放电电流及容量均会自动记录并保存。若测试系统不具备自动记录功能，则在放电期间应使用万用表、分流器、秒表和温湿度表定期测量蓄电池的组端电压、单体电压、放电电流、放电时间及环境温度。10h率试验的测量时间间隔为1h，3h率试验的测量时间间隔为0.5h，1h率试验的测量时间间隔为10min。在放电末期应随时测量，以便精准地确定放电测试终止的时间。
放电测试终止时蓄电池组放出的容量即为蓄电池组实测容量Ct。5.4.5蓄电池组充电
放电终止后，在线式蓄电池容量测试系统自动转为对蓄电池组进行充电。若使用的测试系统无法自动转换，则手动设置充电电流为Io进行充电，充入电量应为放出电量的1.2倍。5.4.6计算基准温度容量
蓄电池放电时，如果温度不是25℃，则需将实测容量C按照公式(1)换算成25℃基准温度时的容量Ce
C。=1+K(1-25°℃)
式中：
-25℃基准温度时的实际容量，单位：Ah。(1)
HiiKAoiKAca
YD/T3112-2016
C实测容量，单位：Ah。
放电时的环境温度，采用放电仪表、现场温湿度计或开关电源监控采集，单位：℃。K温度系数：10h率容量试验时，K-0.006/C：3h率容量试验时，K=0.008/℃：1h率容量试验时，K-0.01/℃。
根据放电过程中的数据及计算结果填写表C.5。5.5浮充端电压均衡性测试
5.5.1测试方法
在容量测试前，确认蓄电池组已处于浮充状态下24h，用万用表分别测量各单体蓄电池电压。5.5.2计算蓄电池组均衡性
待测蓄电池组单体个数为n，在浮充状态下测得n个单体的电压值为其中最高值为Umax：最低值为Umin。蓄电池浮充状态端电压均衡性按照公式（2）计算：4U=Umax —Umin
式中：
单体电压最高值，单位：V。
Umin—单体电压最低值，单位：V。4U蓄电池组浮充状态下的单体电压最大差值，单位：V。根据测试数据和计算结果填写表C.3。5.6连接条电压降测试
5.6.1测试方法
蓄电池放电时，测量相邻两节单体蓄电池之间的连接条电压降。测试时应在蓄电池的极柱根部测量。5.6.2折算方法
测得的单体蓄电池间连接条电压降应根据放电电流大小折算为标准连接条电压降△U，折算方法见表4。根据测试数据及计算结果填写表C.4。连接条电压降测试结果为折算后标准连接条电压降的最大值。表4阀控式蓄电池连接条电压降折算表放电小时率
10h率
电池类型
铅酸、前置端子、高温型
铅酸、前置端子、高温型
铅酸、前置端子、高温型
放电电流
测得电压降
折算方法
AU=5.5△U10
AU-5.0AU10
AU-6.0AU0
AU=2.34U3
HiiKANiKAca
附录A
(资料性附录）
其他在线式容量测试方法
本附录给出了YD/T1970.10-2009中7.2.2的在线式容量测试方法，其具体步骤如下：YD/T3112-2016
a）在供电系统中关掉整流器，由蓄电池组放电供给通信设备，在蓄电池组放电中找出蓄电池组中电压最低、容量最差的一只电池来作为容量试验的对象；b）打开整流器对蓄电池组进行充电，等蓄电池组充满电后稳定1h以上：c）对步骤a）中放电时找出的最差的那只蓄电池进行10h率放电试验。放电前后要测记该只电池的端电压、温度、放电时间和室温。以后每隔1h测记一次，放电快到终止电压时，应随时测记，以便准确记录放电时间：
d）放电时间乘以放电电流即为该组电池的容量Q。当室温不是25℃时，应按公式（1）换算成25℃时的容量：
e）放电试验结束后，用充电机对该只电池进行充电，恢复其容量：f）根据测记的数据绘制放电曲线。5
HiikAoNiKAca
YD/T3112-2016
B.1测试系统接线图
附录B
(资料性附录)
测试系统接线图及原理
图B.1所示为在线式蓄电池容量测试系统接线图。开关电源
开关电源
在线式蓄电池容量测试系统
被测电池组正极
被测电池组负极
断开被
测电池
组正极
电池组1
图B.1在线式蓄电池容量测试系统接线图电池组瓶
实际负载
假负载
图B.1中，在线式蓄电池测试系统与蓄电池组接线时，是断开被测蓄电池组正极的连接电缆的，不需要断开被测蓄电池组负极的连接电缆。因为被测蓄电池组的正极是接地的，为操作安全，在线式蓄电池测试系统设计的是断开蓄电池正极连接电缆，不需断开蓄电池负极连接电缆。B.2测试系统原理
在线式蓄电池容量测试系统将接入的被测蓄电池组回路电压升高（略微高于开关电源整流器输出电压）之后，送至开关电源系统正负母排上，并对接在开关电源系统上的通信设备进行放电。在线式蓄电池容量测试系统根据检测到的开关电源整流器输出电压及通信设备的负载量实时调整，以实现蓄电池组以或其它预设的放电电流恒流放电。到达预设的放电终止条件后，根据系统自动记录或手动记录的放电电流和时间即可计算出蓄电池组的容量。HiiKAoNiKAca
具体的测试表格见表C.1～C.6。省市
局站名称
测试所选开关电源系统的实际负荷测试所选开关电源系统型号容量测试所选开关电源系统模块型号/容量/个数电池组名称
蓄电池生产企业
样品电压等级及容量
安装方式
电压充电管理数据
出厂时间
投产日期
环境温、湿度情况
有无电池更换记录
附录C
（资料性附录）
测试表格汇总
表C.1蓄电池组信息
局站蓄电池组信息
浮充电压
蓄电池外观情况（有无异常，如爬酸、鼓胀、变形、漏液等）其他情况
YD/T3112-2016
电池规格型号
均充电压
YD/T3112-2016
待测蓄电池转为浮充3天
测试当天无市电检修，例行停电开关电源设备运行正常
备用电源柴油发电机组能正常启动并正常加载，能够在规定最短时间内启动加载
表C.2测试前需确认项目
口满足要求
口不满足要求
口满足要求
口不满足要求
口满足要求
口不满足要求
口满足要求
口不满足要求
确认人
：蓄电池浮充状态电压记录
检测日期
时间电流
检测日期
放电电流
环境温度
环境湿度
单体电压（V）
测试仪表
12131415161718192021222324
2345678910
表C.4蓄电池连接条电压降记录
连接条电压降（mV）
环境温度
环境湿度
12~13~
14~15~
注：连接条电压降第一行填写实际测得电压降，第二行填写折算为1h率放电电流时的电压降△U8
测试仪表
浮充端电
压均衡性
测试结果
连接条电压
降测试结果
~19~20~21~22~23~
基站名称：
检测日期：
时间电流
规格型号：
环境温度：
表C.5蓄电池组放电容量记录
电池组标称容量：
环境湿度：
单体电池电压（V）
电池组编号：
测试仪表：
注1：一般蓄电池测试仪器能够自动记录表中数据：如仪表不能自动记录，则根据放电小时率记录在本表格。注2：放电容量C,与标准容量C的换算公式为：C
C.=1+K(1-25℃)
表C.6所使用仪表名称型号记录
仪表名称
是否计量
YD/T3112-2016
放电标准
