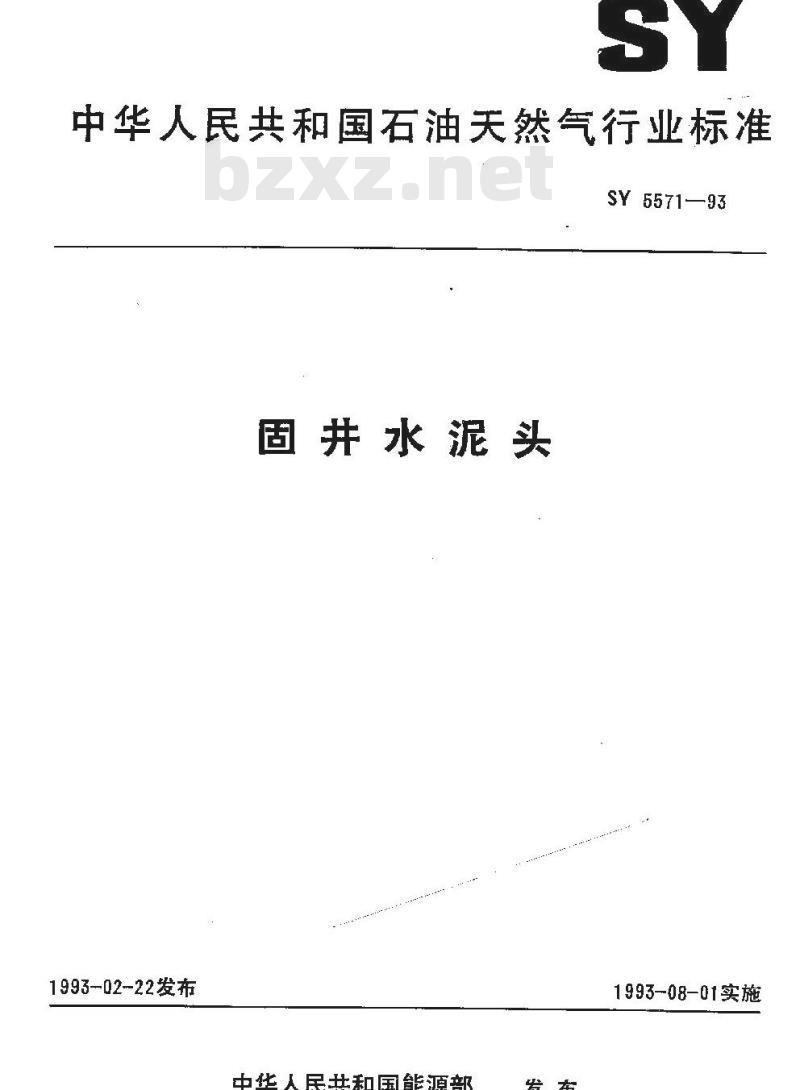

【石油天然气行业标准(SY)】 固井水泥头

中华人民共和国石油天然气行业标准SY5571—93
固井水泥头
1993-02-22发布免费标准bzxz.net
中华人民共和国能源部
1993-08-01实施

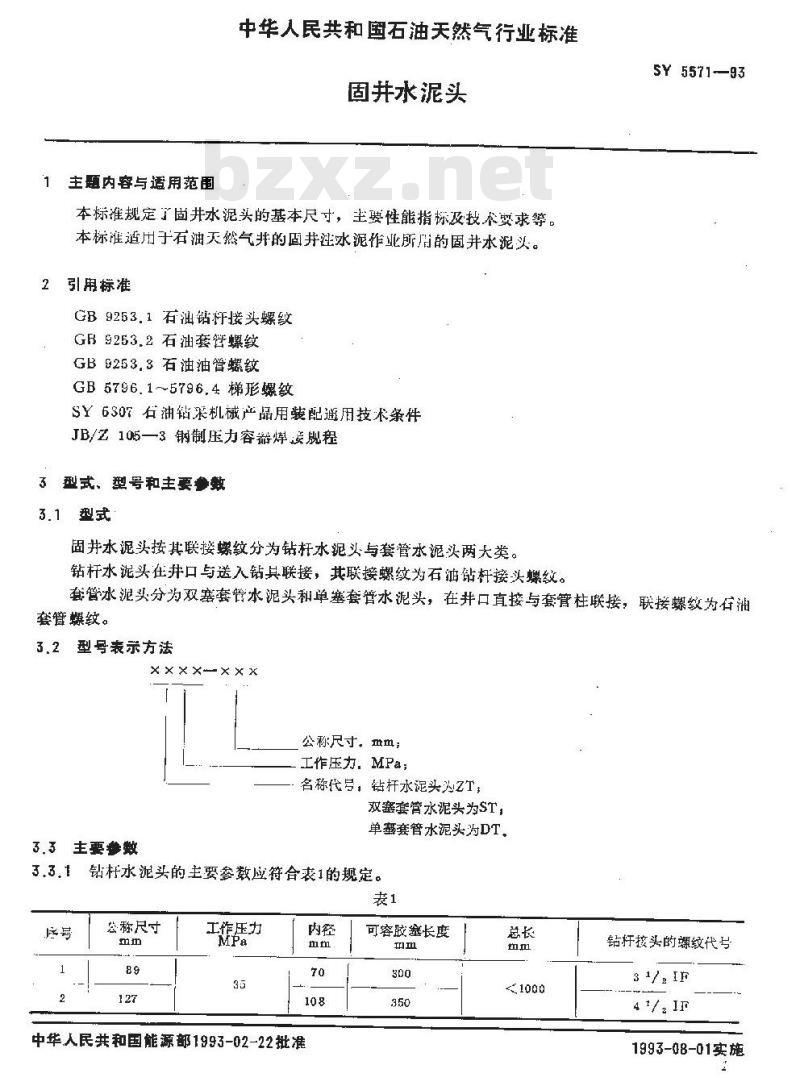

主题内容与适用范围
中华人民共和国石油天然气行业标准固井水泥头
本标推规定了固井水泥头的基本尺寸，主要性能指标及技术婴求等。本标准道用于石油天然气并的固井注冰泥作业所用的固井水泥头。引用标准
GB9253.1石汕钻杆接头螺纹
GB9253.2石油套管螺纹
GB9253.3石油油管螺纹
GB5796.1~~5796.4梯形螺纹
SY6307石油钻采机械产品用装配通用技术条件JB/Z105一3钢制压力容游焊，接舰程3型式、型号和主要参数
3.1型式
固并水泥头按其联接螺纹分为钻杆水泥头与套管水泥头两大类。钻杆水泥头在井口与送入钻其联接，其联接螺纹为石油钻杆接头螺纹。SY 5571-—93
套管水泥头分为双塞套管水泥头和单塞套管水泥头，在井口直接与套管柱联接，联接螺纹为石油套管螺纹。
3.2型号表示方法
公称尺寸，益Ⅲ；
工作压力，MPa；
名称代号，钻杆水泥头为ZT
双塞套管水泥头为ST;
3.3主要参数
单塞套管水泥头为DT，
3.3.1钻杆水泥头的主要套数应符合表1的规定。表1
公称尺寸
工作压力
中华人民共和国能源部1993-02-22批准可容胶塞长度
钻杆接头的螺纹代号
41/2IF
1993-08-01实施
SY5571—93

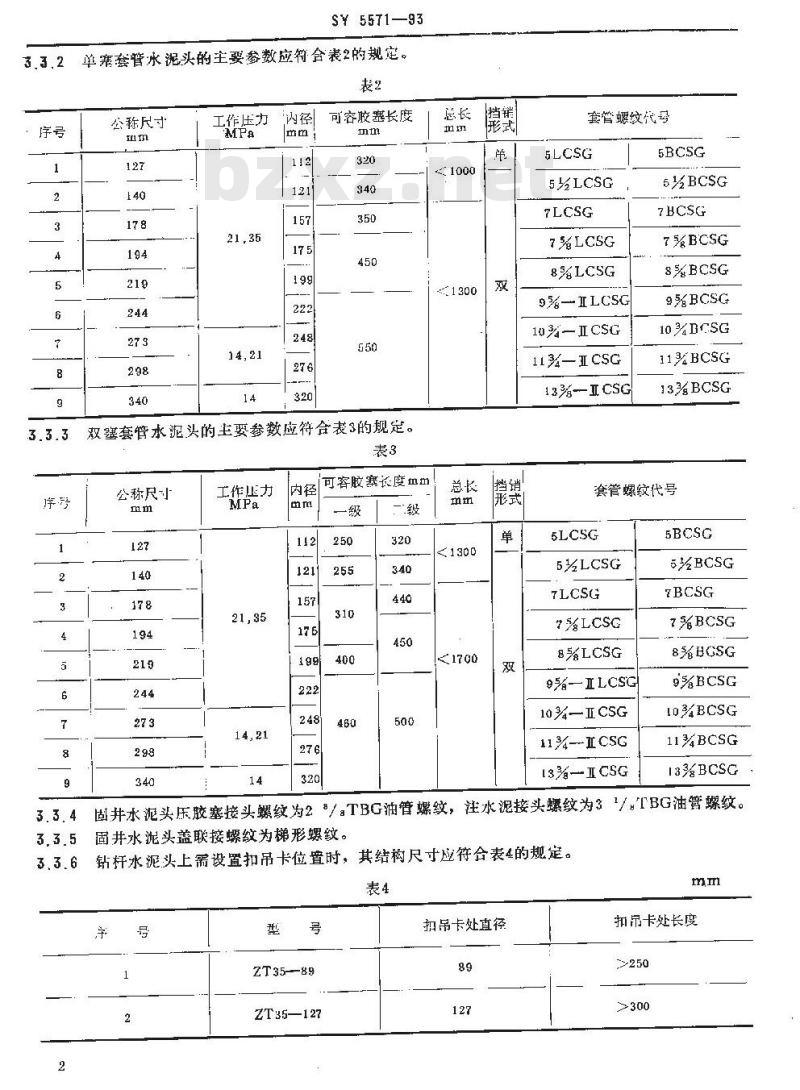

单寒套管水泥头的主要参数应符合表2的规定。表2
公称尺寸
工作压力
可容胶塞长度
双護套管水泥头的主要参数应符合表3的规定。表3
公称尺寸
工作压力
可客胶塞长度血m
套管螺纹代号
7%LCSG
8%LCSG
9%—ILCSG
10%—ICSG
11—CSG
13%-ICSG
7%BCSG
8%BCSG
9%BCSG
10%BCSG
1134BCSG
13%BCSG
套管螺纹代号
?%LCSG
8%LCSG
9%—ILCSG
10%—ICSG
11%-ICSG
I3-ICSG
7%BCSG
8%BGSG
10BCSG
11BCSG
13%BCSG
固井水泥头压胶塞接头螺纹为2/:TBG油管螺纹，注水泥接头螺纹为31/TBG油管螺纹。固井水泥头盖联接螺纹为梯形螺纹。钻杆水泥头上需设置扣吊卡位置时，其结构尺寸应符合表4的规定。表4
ZT35-—89
ZT35—127
扣吊卡处直径
扣吊卡处长度

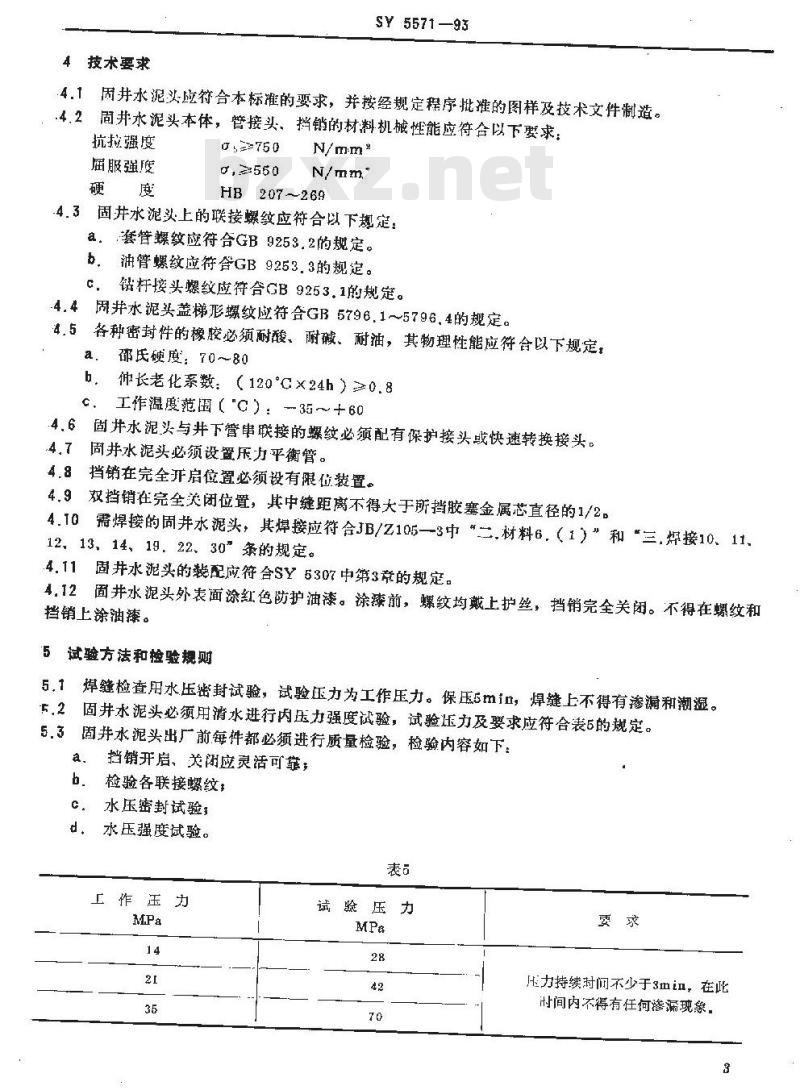

4技术要求
SY5571-93
.4.1周井水泥头应符合本标准的要求，并按经规定程序批推的图样及技术文件制造。：.4.2固井水泥头本体，管接头、挡销的材料机械性能应符合以下要求：抗拉强度
届服强度
052>750
HB207~269
.4.3固井水泥必上的联接螺纹应符合以下趣定：a：套管螺纹应符合GB9253.2的规定。b，油螺纹应符合GB9253.3的规定。c.错杆接头爆纹应符合GB9253.1的规定。-4.4周井水泥头盖梯形螺纹应符合GB5796.1~5796.4的规定。4.5各种密封件的橡胶必须耐酸、耐碱。耐油，其物理性能应符合以下规定：邵氏硬度，70～80
b，仲长老化系数：（120℃×24h）=0.8℃，工作温度范围【C）：35～十60.4.6固井水泥头与并下管串联接的螺纹必须配有保护接头或快速转换接头。.4.71
固井水泥头必须设置压方平衡管。4.8
挡销在完全开启位置必须设有限位装置。4.9双挡销在完全关闭位置，其中缝距离不得大于所挡胶塞金属芯直径的1/24.10需焊接的固周井水泥头，其焊接应符合JB/Z105一3中\二.材料6，（1）”和“三，焊接10、11、12、13、14、19，22、30″条的规定。.4.11固井水头的装配应符合SY5307中第3章的规定。4.12固井水泥头外表面涂红色防护油漆。涂漆前，螺纹均戴上护丝，挡销完全关闭。不得在螺纹和挡销上涂油漆。
5试验方法和检验规则
5.1焊缝检查用水压密封试验，试验压力为工作压力。保压5min，焊缝上不得有渗漏和潮湿。下.2固井水泥头必须用清水进行内压力强度试验，试验压力及要求应符合表5的规定。5.3固井水泥头出厂前每件都必须进行质量检验，检验内容如下：挡销开启、关闭应灵活可靠，
检验各联接螺纹；
水压密封试验，
水压强度试验。
工作玉力
试验压力
Hi力持续时间不少于3min，在此时间内不得有任何渗漏现象。
SY5571--93

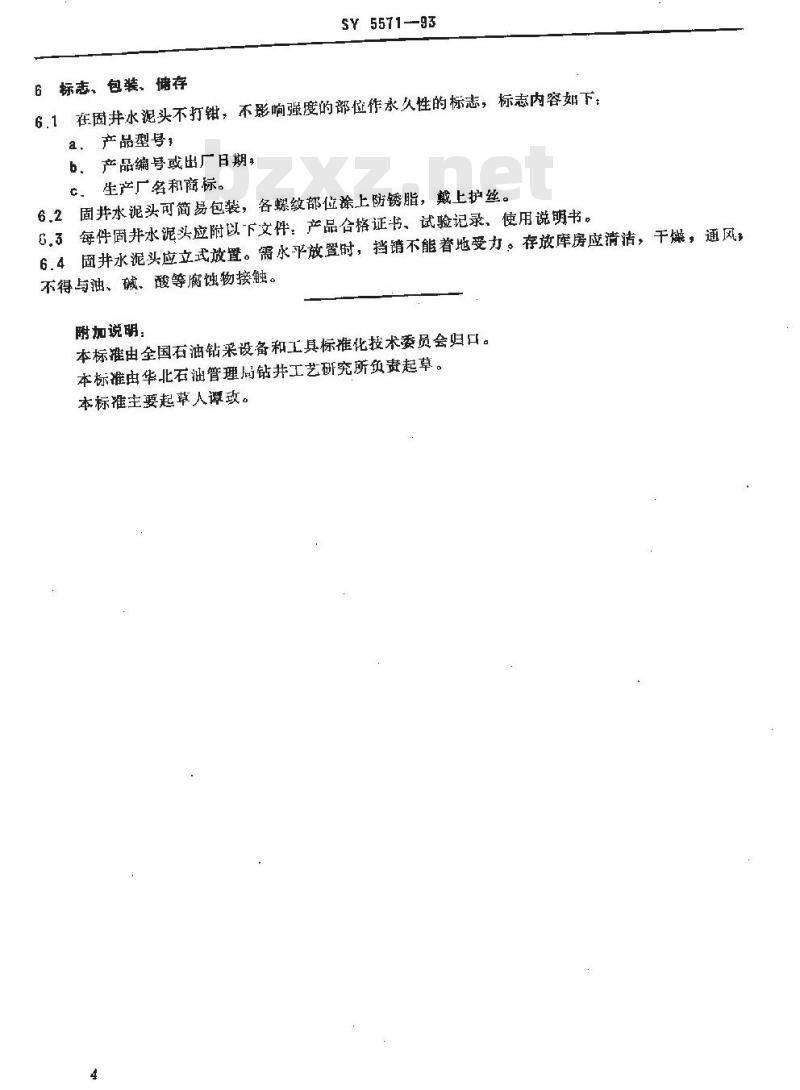

6标志、包装、猪存
6.1在固井水泥头不打钳，不影响强度的部位作永久性的标志，标志内容如下，a、产品型号，
b．产品编号或出厂日期，
c、生产厂名和商标。
6.2固井水泥头可简易包装，各螺纹部位涂上防锈脂，戴上护丝。G,3每件固并水泥头应附以下文件：产品合格证书、试验记录、使用说明书。6.4固井水泥头应立式放置。需水平放置时，挡销不能着地受力。存放库房应消洁，干燥，通风，不得与油、碱、酸等腐蚀物接触。附加说明，
本标准由全国石油钻采设备和工具标准化技术委员会归口。本标准由华北石油管理局钻井工艺研究所负责起。本标推主要起草人谭致。
