【HG化工标准】 化工工艺设计施工图内容和深度统一规定 第2部分:工艺系统

备案号：J983

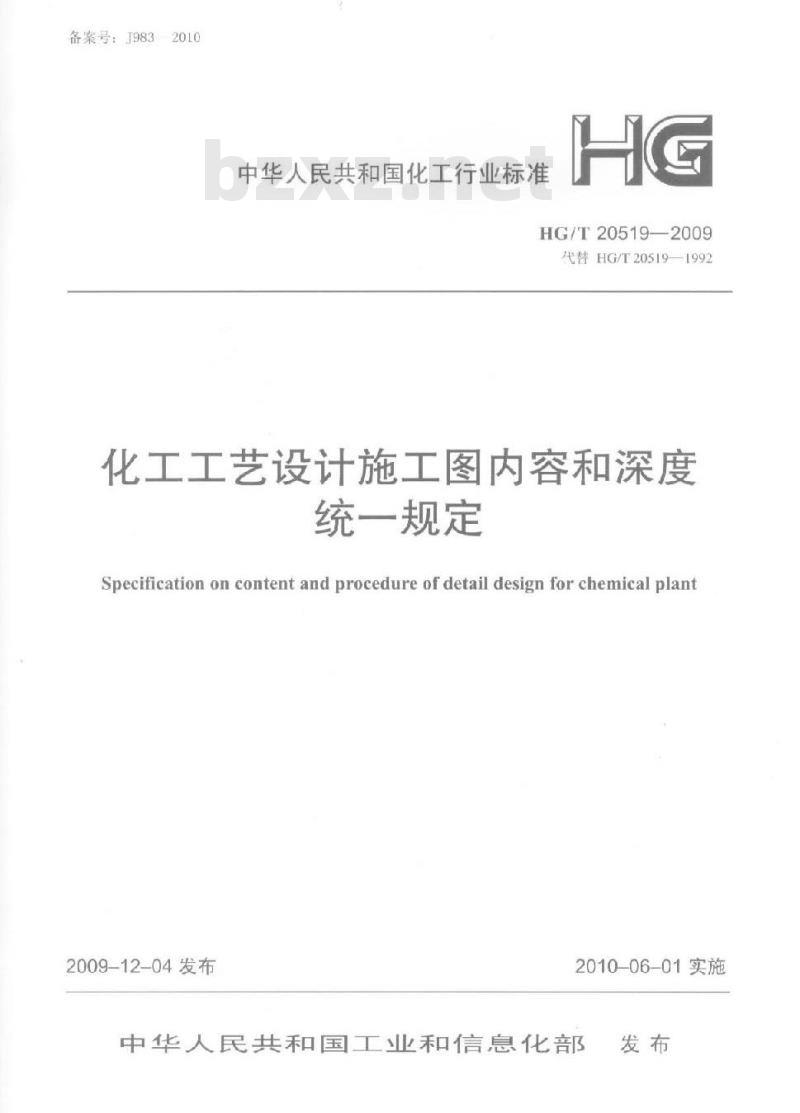

中华人民共和国化工行业标准
HG/T20519—2009
代替HG/T20519—1992
化工工艺设计施工图内容和深度统一规定
Specification on content and procedure of detail design for chemical plant2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布

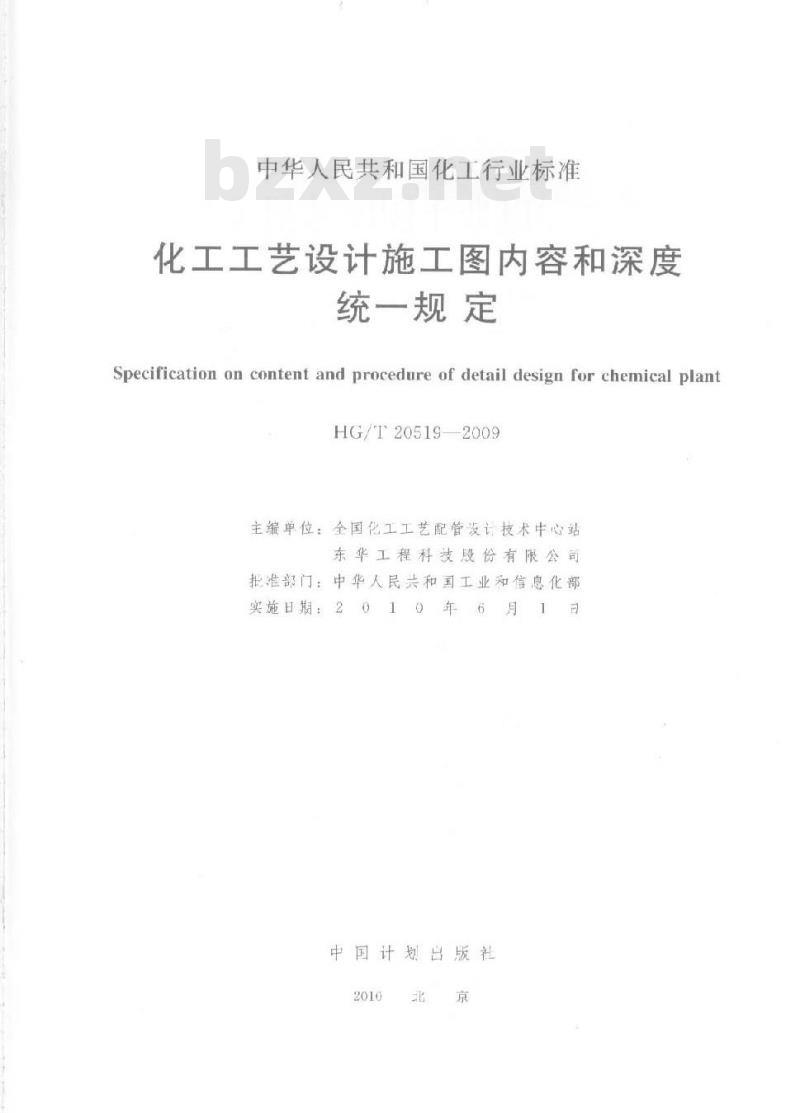

中华人民共和国化工行业标准
化工工艺设计施工图内容和深度统一规定
Specification on content and procedure of detail design for chemical plantHG/T20519--2009
主编单位：全国化工工艺配管没计技术中心站东华工程科技股份有限公司
批准部门：中华人民共和国工业和信息化部实施日期：2
中国计划台版社

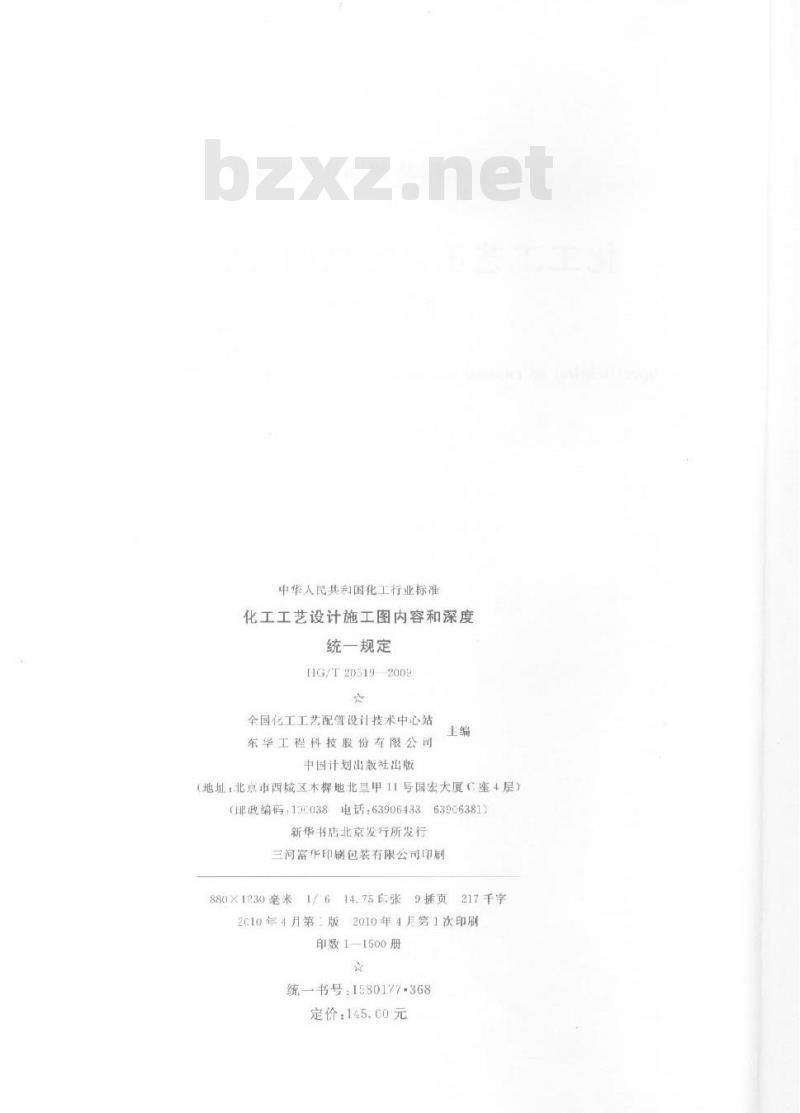

中华人民共和国化工行业标准
化工工艺设计施工图内容和深度统一规定
HG/T205192009
全国化工工艺配管设计技术中心站东华工程科技股份有限公司
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦（座4层）（邮政编码：136038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印制880×1230毫米1/614.75印张9插页217千字2C10年4月第：版，2010年4月1次印刷印数1-1500册
统一书号：1580177-368
定价：145.c0元

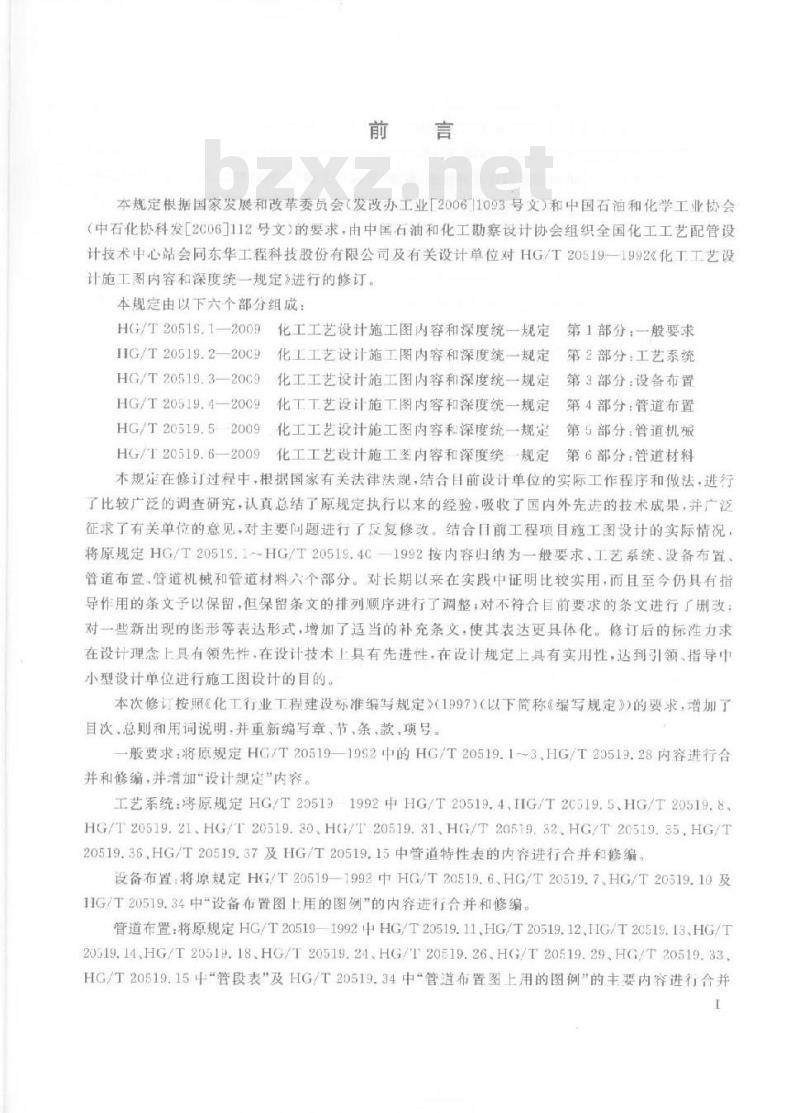

本规定根据国家发展和改革委员会（发改办工业「2006|1093号文）和中国石油和化学工业协会（中石化协科发［2C067112号文）的要求，由中国石油和化工勘察设计协会组织全国化工工艺配管设计技术中心站会同东华工程科技股份有限公司及有关设计单位对HG/T20519—1992《化工工艺设计施工图内容和深度统一规定》进行的修订。本规定由以下六个部分组成：
HG/T20519.1一2009化工工艺设计施工图内容和深度统一规定第1部分：一般要求HG/T20519.2—20C9
化工工艺设计施工图内容和深度统一规定HG/T20519.3—20C9
化工工艺设计施工图内容和深度统一规定第2部分：工艺系统
第3部分：设备布置
HG/T20519.4—20C9
化工工艺设计施工图内容和深度统一规定第4部分：管道布置HG/T20519.52009化工工艺设计施工图内容和深度统一规定第5部分：管道机板HG/T20519.6—2009化工工艺设计施工图内容和深度统规定第6部分：管道材料
本规定在修订过程中，根据国家有关法律法规，结合目前设计单位的实际工作程序和做法，进行了比较广泛的调查研究，认真总结了原规定执行以来的经验，吸收了国内外先进的技术成果，并广泛征求了有关单位的意见，对主要问题进行了反复修改，结合日前工程项目施工图设计的实际情况，将原规定HG/T2051S.1HG/T20519.4C一1992按内容归纳为一般要求、工艺系统、设备布置、管道布置、管道机械和管道材料六个部分。对长期以来在实践中证明比较实用，而且至今仍具有指导作用的条文予以保留，但保留条文的排列顺序进行了调整，对不符合目前要求的条文进行了删改；对一些新出现的图形等表达形式，增加了适当的补充条文，使其表达更具体化。修订后的标准力求在设计理念上具有领先性，在设计技术上具有先进性，在设计规定上具有实用性，达到引领、指导中小型设计单位进行施工图设计的目的。本次修订按照化工行业工程建设标准编写规定》（1997）（以下简称《编写规定》）的要求，增加了目次、总则和用词说明，并重新编写章节，条，款，项号。—般要求：将原规定HG/T205191992中的HG/T20519.1-~3、HG/T20519.28内容进行合并和修编，并增加“设计规定”内容。工艺系统：将原规定HG/T20519-1992中HG/T20519.4、IHIG/T2C519.5、HG/T20519.8、HG/T20519.21.HG/T20519.30、HG/T20519.81.HG/T20519.32.HG/T2C519.35,HG/T20519.36.HG/T20519.37及HG/T20519.15中管道特性表的内容进行合并和修编设备布置：将原规定HG/T20519—1992中HG/T20519.6、HG/T20519.7、HG/T20519.10及HIG/T20519.34中“设备布置图上用的图例”的内容进行合并和修编。管道布置：将原规定HG/T20519—1992中HG/T20519.11，HG/T20519.12、HIG/T2C519.13、HG/T20519.14、HG/T20519.18、HG/T20519.24、HG/T20519.26.HG/T20519.29、HG/T20519.33、HG/T20519.15中“管段表”及HG/T20519.34中“管道布置图上用的图例”的主要内容进行合并1免费标准bzxz.net
和修编。

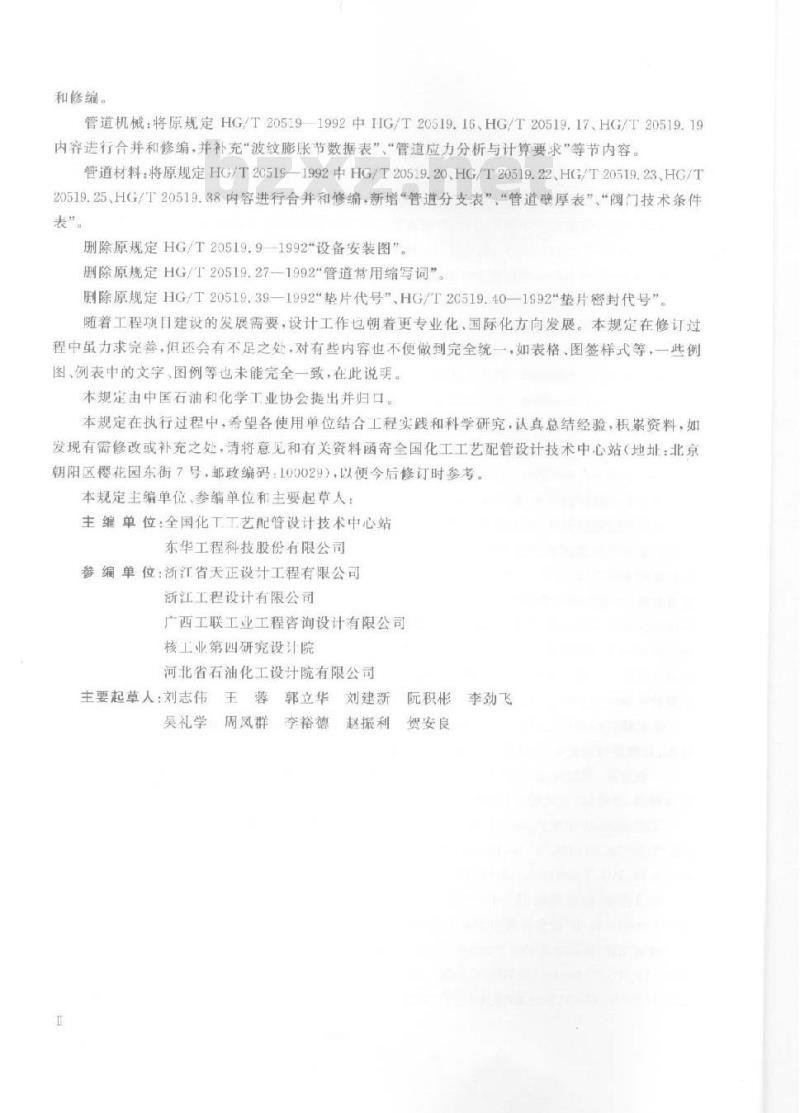

管道机械：将原规定HG/T205191992中IHG/T20519.16、HG/T20519.17、HG/T20519.19内容进行合并和修编，并补充“波纹膨胀节数据表”“管道应力分析与计算要求”等节内容。管道材料：将原规定HG/T20519—1992中HG/T20519.20、HG/T20519.22、HG/T20519.23、HG/T20519.25、HG/T20519.38内容进行合并和修编·新增“管道分支表”“管道壁厚表”、“阅门技术条件表”。
删除原规定HG/T20519.9—1992\设备安装图”。删除原规定HG/T20519.27-1992“管道常用缩写词”。删除原规定HG/T20519.391992\垫片代号”HG/T20519.40—1992\垫片密封代号”。随着工程项目建设的发展需要，设计工作也朝着更专业化、国际化方向发展。本规定在修订过程中虽力求完善。但还会有不足之处，对有些内容也不便做到完全统一，如表格、图签样式等，一此例图、例表中的文字、图例等也未能完全一致，在此说明。本规定由中国石油和化学工业协会提出并归口。本规定在执行过程中，希望各使用单位结合工程实践和科学研究，认真总结经验，积累资料，如发现有需修改或补充之处，请将意见和有关资料函寄全国化工工艺配管设计技术中心站（地址：北京朝阳区樱花园东街7号，邮政编码：100029），以便今后修订时参考。本规定主编单位，参编单位和主要起草人：主编单位：全国化工工艺配管设计技术中心站东华工程科技股份有限公司
参编单位：沂江省天正设计工程有限公司浙江工程设计有限公司
广西工联工业工程咨询设计有限公司核工业第四研究设计院
河北省石油化工设计院有限公司主要起草人：刘志伟王蓉郭立华刘建新阮积彬李劲飞
昊礼学
周凤群
李裕德
赵振利
贺安良
中华人民共和国化工行业标准
化工工艺设计施工图内容和深度统一规定
第2部分：工艺系统
HG/T20519.2—2009
1.0.1为提高化工装置工程设计质量、统一化工装置工艺系统的施工图设计，制定本规定的本部分。
1.0.2本部分适用于化工行业新建、扩建或改建的工艺管道施工图设计，特别适用于中小设计单位。石油、石化、轻纺、医药等行业可参照执行。1.0.3施工图设计除应符合本部分及本规定的另五个部分（HG/T20519.1、HG/T20519.3~HG/T20519.6）外尚应符合国家现行的有关标准的规定。23
2首页图
在工艺设计施工图中，将设计中所采用的部分规定以图表形式绘制成首页图，以便更好地了解和使用各设计文件。
首页图包括如下内容：
管道及仪表流程图中所采用的管道、阀门及管件符号标记、设备位号、物料代号和管道标注2.0.15
方法等。具体见有美设计规定：一
绝热及隔声代号，见本部分第了章。管道及仪表流程图中设备、机器图例，见本部分第8章。管道及仪表流程图中管道、管件、阀门及管道附件图例，见本部分第9章。设备名称和位号，见本部分第10章。物料代号，见本部分第11章，
管道的标注，本部分第12章。
自控（仪表）专业在工艺过程中所采取的检测和控制系统的图例、符号、代号等。其他有关需说明的事项。
图幅大小可根据内容而定，一般为A1，特殊情况可采用A0图幅。2.0.3
首页图例图见图2.0.3（插页—）3.1.1管道及仪表流程图。
3管道及仪表流程图
3.1概述
本管道及仪表流程图适用于化工工艺装置，是用图示的方法把化工工艺流程和所需的全部设备、机器、管道、阀门及管件和仪表表示出来。是设计和施工的依据，也是开、停车，操作运行，事故处理及维修、检修的指南。
3.1.2管道及仪表流程图分类
管道及仪表流程冬分为“工艺管道及仪表流程图”和“辅助及公用系统管道及仪表流程图”，工艺管道及仪表流程图是以工艺管道及仪表为主体的流程图。辅助系统包括正常生产和开、停车过程中所需用的仪表空气、工厂空气、加热用的燃料（气或油）、致冷剂、脱吸及置换用的情性气、机泵的润滑油及密封油、废气、放空系统等：公用系统包括白来水，循环水、软水、冷冻水、低温水、蒸汽、废水系统等。一般按介质类型分别绘制。3.1.3管道及仪表流程图一般以工艺装置的主项（工段或工序为单元绘制，当工艺过程比较简单时，也可以装置为单元绘制
3.2一般规定
3.2.1图幅。
管道及仪表流程图应采用标准规格的A1图福。横幅绘制，流程简单者可用A2图幅。3.2.2比例。
管道及仪表流程图不按比例绘制，但应示意出各设备相对位置的高低。一般设备（机器）图例只取相对比例，实际尺寸过大的设备（机器）比例可适当缩小，实际尺寸更小的设备（机器）比例可适当放人。整个图面应协调、美观。3.2.3相同系统的绘制方法：
当一个流程中包括有两个或两个以上相同的系统（如聚合釜，气流干燥、后处理等）时，需绘出张总图表示各系统间的关系，再单独绘出一个系统的详细流程图具余系统以细双点画线的方框表示，框内注明系统名称及其编号。当多个不同系统流程比较复杂时，可以分别绘制各系统单独的流程图。在总流程图中，各系统采用细双点画线方框表示，柜内注明系统名称、编号和各系统流程图图号。如图3.2.3所示：
3.2.4复用设计
第一××X×
系统见图××
XXXXXX
第二×××>
系统见图××！
XXXXXX
第三××
系统见图文×
XxXxXX
总流程图
对于在工艺流程中局部复用定型设计或者采用制造厂提供的成套设备（机组的管道及仪表流程图时，在图上对复用部分或者成套部分以双点画线框图表示出，框内注明名称、位号或编号，填写有关图号，必要时加文字予以说明。3.2.5图线和字体。
图线和字体的具体要求见本规定的第1部分第6章3.3工艺管道及仪表流程图内容和深度3.3.1设备的绘制和标注。
绘出工艺设备一览表所列的所有设备（机器）。设备、机器图形按本部分第8章的规定绘制。未规定的设备、机器的图形可以根据其实际外形和内部结构特征绘制，只取相对大小，不按实物比例。
设备、机器上的所有接口（包括人孔、手孔、卸料口等）宜全部画出，其中与配管有关以及与外界有美的管口（如直连阅门的排液口、排气灯、放空口及仪表接口等）则必须画出。用方框内一位英文字母或字母加数字表示管口编号。管口一般用单细实线表示，也可以与所连管道线宽度相同，允许个别管口用双细实线绘制。设备管口法兰可用细实线表示。图中各设备，机器的位置安排应便于管道连接和标注，其相互间物流关系密切者（如高位槽液体自流入贮罐，液体由泵送入塔顶等）的高低相对位置应与设备实际布置相吻合。般应在两个地方标注设备位号：算一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称。第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。设备（机器）的位号和名称标注如图3.3.1-1所示：26
XX换热器
XX换热器
X吸收塔
图3.3.1-1
设备（机器）的位号和名称标注示例对于需绝热的设备和机器应在其相应部位画出一段绝热层图例必要时注出其绝热厚度：有件热者也应在相应部位画出一段伴热管，必要时可注出伴热类型和介质代号。如图3.3.1-2所示：绝热层
伴热管
图3.3.1-2需绝热和有伴热管的设备【机器）标注示例地下或半地下设备、机器在图上应表示出一段相关的地面。地面以77777表示。没备、机器的支承和底（错）座可不表示复用的原有设备、机器及其包含的管道可用框图注出其范围，并加必要的文字标注和说明。设备、机器自白身的附属部件与工艺流程有关者，例如柱寒泵所带的缓冲罐，安全阀：列管换热器管板上的排气口：设备上的液位计等，它们不一定需要外部接管，但对生产操作和检测都是必需的，有的还要调试，因此图上应予以表示。3.3.2、管道、阀门和管件的绘制和标注。绘出和标注全部管道，包括阀门、管件管道附件。绘出和标注全部工艺管道以及与工艺有关的一段辅助及公用管道，绘出和标注上述管道上的阀门、管件和管道附件（不包括管道之间的连接件，如弯头、三通、法兰等），但为安装和检修等原因所加的法兰、螺纹连接件等仍需绘出和标注。工艺管道包括正常操作所用的物料管道，工艺排放系统管道：开、停车和必要的临时管道。对于每一根管道均应进行编号和标注，具体见本部分第2章。每根管道都应以箭头表示出其物流方向（箭头画在管线上）。图上的管道与其他图纸有关时，一般将其端点绘制在图的左方或右方，以空心箭头标出物流方向（人或出），注明管道编号或来去设备、机器位号、主项号或装置号（或名称）及其所在的管道及仪表流程图图号，该图号或图号的序号写在前述空心箭头内。详见本部分第9章。27
管道上的阀门管道附件的公称通径与所在管道公称通径不同时应注出它们的尺寸，必要时还需要注出它们的型号。它们之中的特殊阀门和管道附件还应进行分类编号，必要时以文字放大图和数据表加以说明。
同一个管道号只是管径不同时，可以只注管径，如：PG1001-150
同一个管道号而管道等级不司时，应异径管一律以大端公称直
管线的伴热管应全部
热图例。
有分支管道时，图
管线、阀门、管件和
3.3.3仪表的绘制和相
应绘出和标注全部
绘出和标注全部与
号和表示方法见善页图
检测仪表按其检测
门、管件等由自控专业人
调节控制系统按其具
出，对其调节控制的项目
明例如传动形式：气动、电
蒙分支
P1302-100
界线，并注出相应的管道等级。如：小端公称直径表示，如：
200155
段，其绝热管道应在适当部位绘出绝应准确，而
件按本
奢道布量图相一致。
绘制。
表、调节控制系统、分析取样系统，关的检
符合自
力能、位置（就讯
艾形式
和其他特征等，必要时也应标
分析取样点在选定的位置
分析取档点和辰样阀（组）。其符号、代利室进行绘制和示注
时其所需绘出的管道，阀
门、管件、管道附件
活的管
专业确定
调节润自身的特征也应注
阀本体或阀组是否有排改阀
明专业分工和范围。
或管道）标注和纪
和标注或加文字注明。如图3.3.3元下：
其样阀（组）取样冷却器也应绘制回直径10mm
图3.3.3分析取样点的标注和编号示例。3.3.4其他。
1成套设备（机组）供货范围。
由制造厂提供的成套设备（机组）在管道仪表流程图上以双点画线框图表示出制造厂的供货范28
