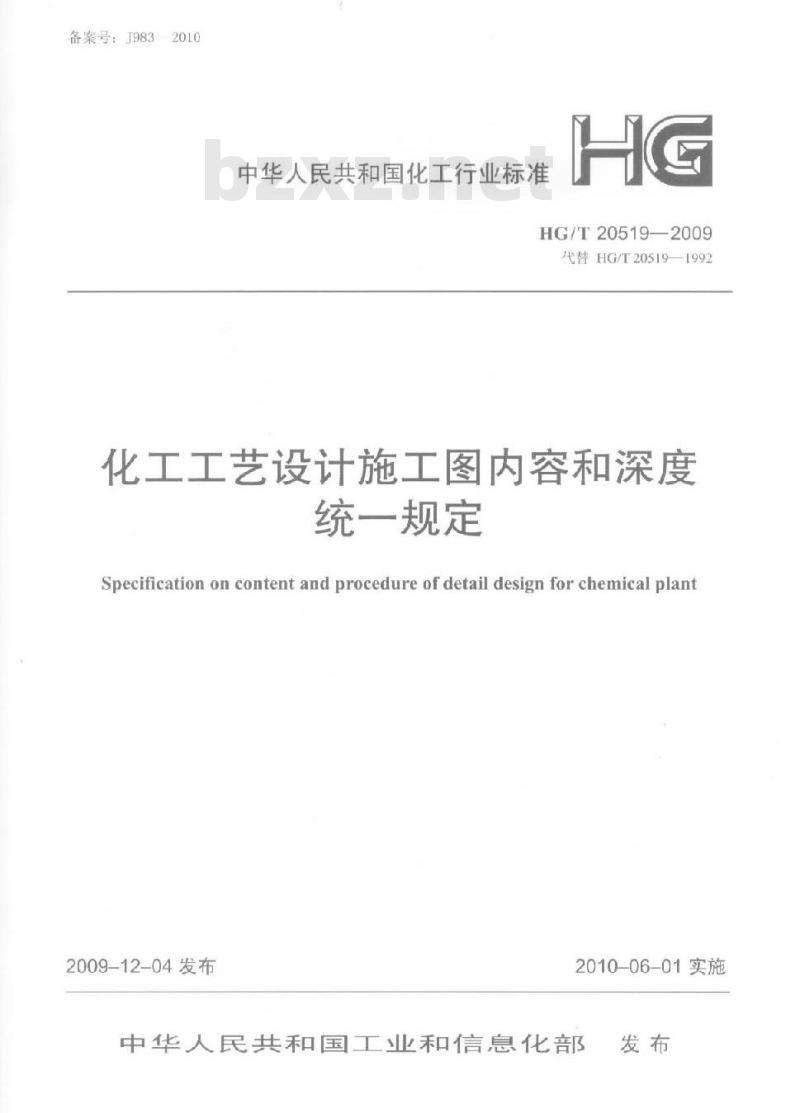

【HG化工标准】 化工工艺设计施工图内容和深度统一规定 第1部分:一般要求

备案号：J983
中华人民共和国化工行业标准
HG/T20519—2009
代替HG/T20519—1992
化工工艺设计施工图内容和深度统一规定
Specification on content and procedure of detail design for chemical plant2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布

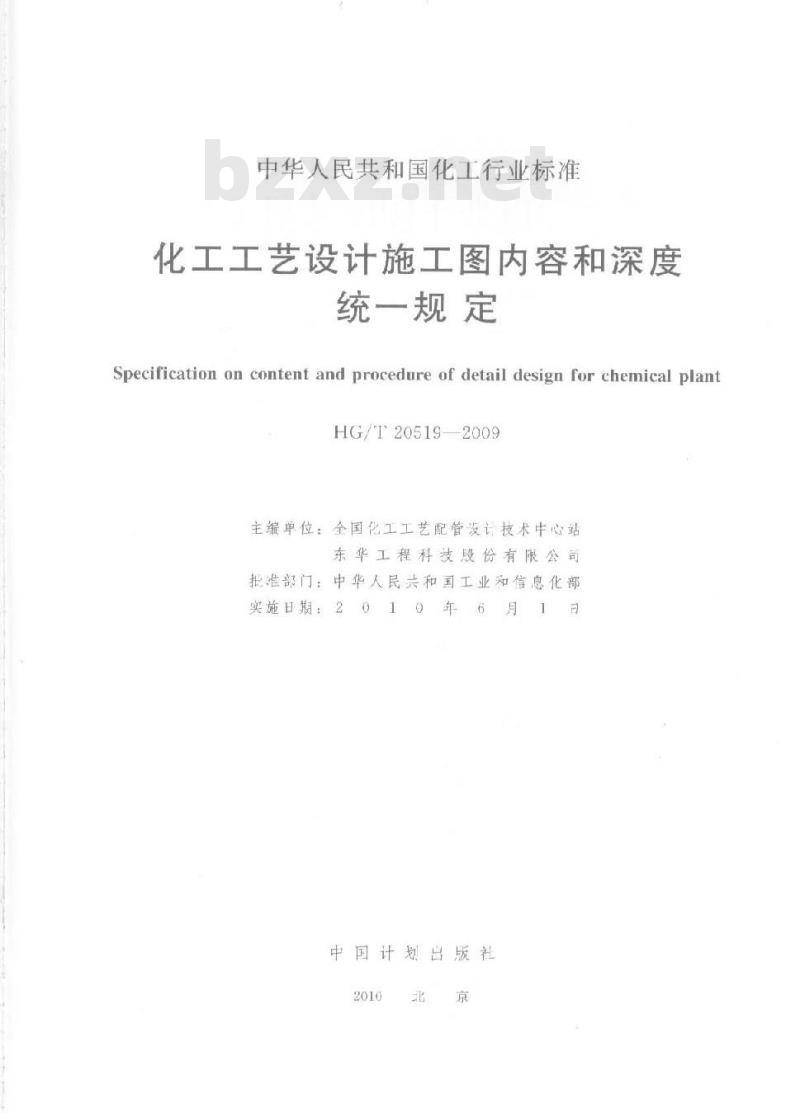

中华人民共和国化工行业标准
化工工艺设计施工图内容和深度统一规定
Specification on content and procedure of detail design for chemical plantHG/T20519--2009
主编单位：全国化工工艺配管没计技术中心站东华工程科技股份有限公司
批准部门：中华人民共和国工业和信息化部实施日期：2
中国计划台版社

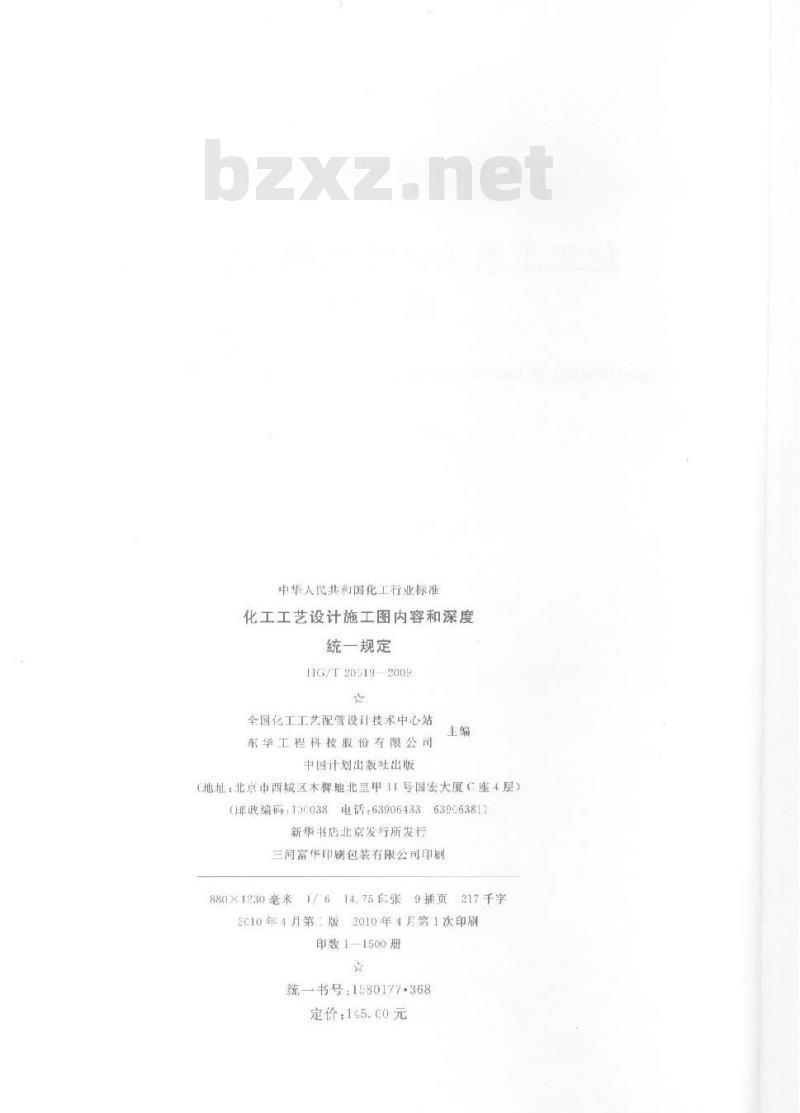

中华人民共和国化工行业标准
化工工艺设计施工图内容和深度统一规定
HG/T205192009
全国化工工艺配管设计技术中心站东华工程科技股份有限公司
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦（座4层）（邮政编码：136038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印制880×1230毫米1/614.75印张9插页217千字2C10年4月第：版，2010年4月1次印刷印数1-1500册
统一书号：1580177-368
定价：145.c0元

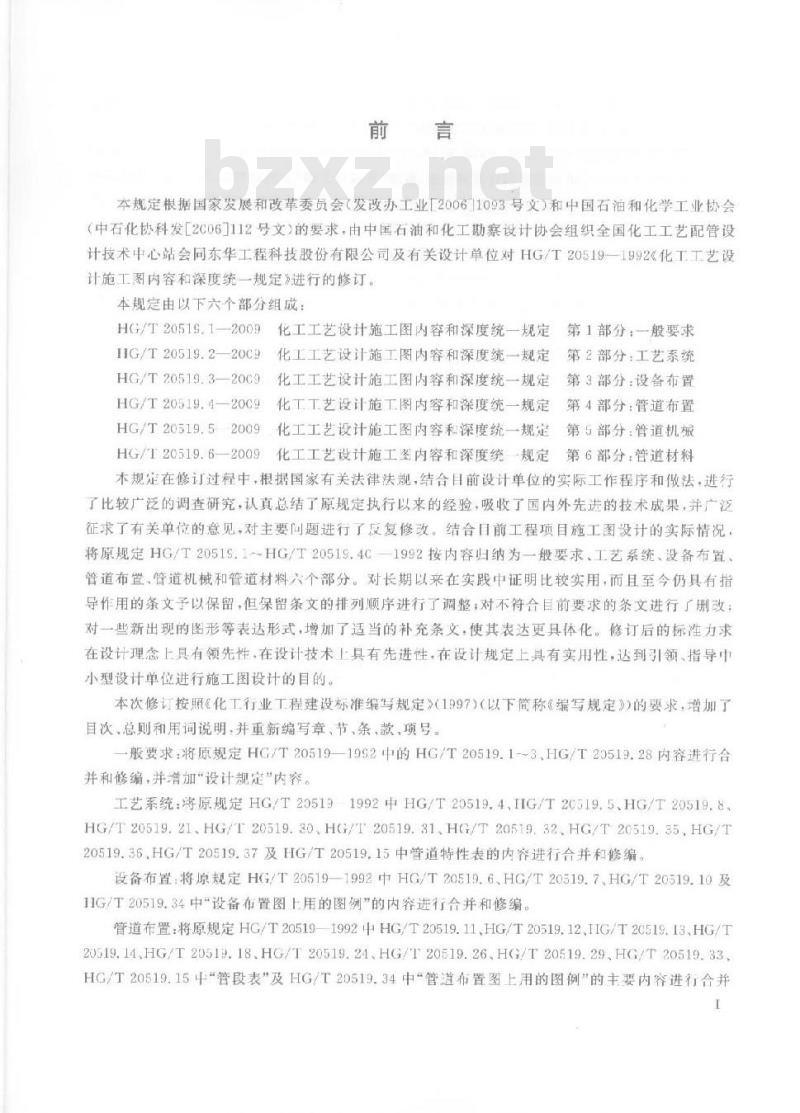

本规定根据国家发展和改革委员会（发改办工业「2006|1093号文）和中国石油和化学工业协会（中石化协科发［2C067112号文）的要求，由中国石油和化工勘察设计协会组织全国化工工艺配管设计技术中心站会同东华工程科技股份有限公司及有关设计单位对HG/T20519—1992《化工工艺设计施工图内容和深度统一规定》进行的修订。本规定由以下六个部分组成：
HG/T20519.1一2009化工工艺设计施工图内容和深度统一规定第1部分：一般要求HG/T20519.2—20C9
化工工艺设计施工图内容和深度统一规定HG/T20519.3—20C9
化工工艺设计施工图内容和深度统一规定第2部分：工艺系统
第3部分：设备布置
HG/T20519.4—20C9
化工工艺设计施工图内容和深度统一规定第4部分：管道布置HG/T20519.52009化工工艺设计施工图内容和深度统一规定第5部分：管道机板HG/T20519.6—2009化工工艺设计施工图内容和深度统规定第6部分：管道材料
本规定在修订过程中，根据国家有关法律法规，结合目前设计单位的实际工作程序和做法，进行了比较广泛的调查研究，认真总结了原规定执行以来的经验，吸收了国内外先进的技术成果，并广泛征求了有关单位的意见，对主要问题进行了反复修改，结合日前工程项目施工图设计的实际情况，将原规定HG/T2051S.1HG/T20519.4C一1992按内容归纳为一般要求、工艺系统、设备布置、管道布置、管道机械和管道材料六个部分。对长期以来在实践中证明比较实用，而且至今仍具有指导作用的条文予以保留，但保留条文的排列顺序进行了调整，对不符合目前要求的条文进行了删改；对一些新出现的图形等表达形式，增加了适当的补充条文，使其表达更具体化。修订后的标准力求在设计理念上具有领先性，在设计技术上具有先进性，在设计规定上具有实用性，达到引领、指导中小型设计单位进行施工图设计的目的。本次修订按照化工行业工程建设标准编写规定》（1997）（以下简称《编写规定》）的要求，增加了目次、总则和用词说明，并重新编写章节，条，款，项号。—般要求：将原规定HG/T205191992中的HG/T20519.1-~3、HG/T20519.28内容进行合并和修编，并增加“设计规定”内容。工艺系统：将原规定HG/T20519-1992中HG/T20519.4、IHIG/T2C519.5、HG/T20519.8、HG/T20519.21.HG/T20519.30、HG/T20519.81.HG/T20519.32.HG/T2C519.35,HG/T20519.36.HG/T20519.37及HG/T20519.15中管道特性表的内容进行合并和修编设备布置：将原规定HG/T20519—1992中HG/T20519.6、HG/T20519.7、HG/T20519.10及HIG/T20519.34中“设备布置图上用的图例”的内容进行合并和修编。管道布置：将原规定HG/T20519—1992中HG/T20519.11，HG/T20519.12、HIG/T2C519.13、HG/T20519.14、HG/T20519.18、HG/T20519.24、HG/T20519.26.HG/T20519.29、HG/T20519.33、HG/T20519.15中“管段表”及HG/T20519.34中“管道布置图上用的图例”的主要内容进行合并1

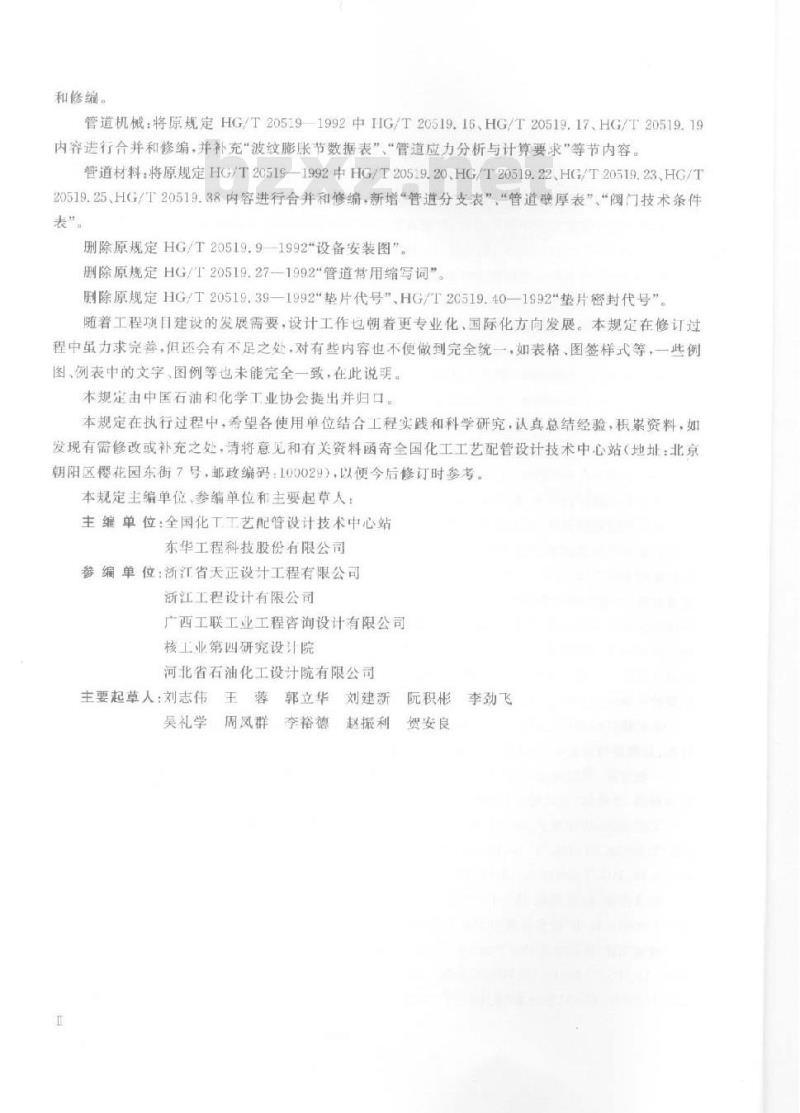

和修编。
管道机械：将原规定HG/T205191992中IHG/T20519.16、HG/T20519.17、HG/T20519.19内容进行合并和修编，并补充“波纹膨胀节数据表”“管道应力分析与计算要求”等节内容。管道材料：将原规定HG/T20519—1992中HG/T20519.20、HG/T20519.22、HG/T20519.23、HG/T20519.25、HG/T20519.38内容进行合并和修编·新增“管道分支表”“管道壁厚表”、“阅门技术条件表”。
删除原规定HG/T20519.9—1992\设备安装图”。删除原规定HG/T20519.27-1992“管道常用缩写词”。删除原规定HG/T20519.391992\垫片代号”HG/T20519.40—1992\垫片密封代号”。随着工程项目建设的发展需要，设计工作也朝着更专业化、国际化方向发展。本规定在修订过程中虽力求完善。但还会有不足之处，对有些内容也不便做到完全统一，如表格、图签样式等，一此例图、例表中的文字、图例等也未能完全一致，在此说明。本规定由中国石油和化学工业协会提出并归口。本规定在执行过程中，希望各使用单位结合工程实践和科学研究，认真总结经验，积累资料，如发现有需修改或补充之处，请将意见和有关资料函寄全国化工工艺配管设计技术中心站（地址：北京朝阳区樱花园东街7号，邮政编码：100029），以便今后修订时参考。本规定主编单位，参编单位和主要起草人：主编单位：全国化工工艺配管设计技术中心站东华工程科技股份有限公司
参编单位：沂江省天正设计工程有限公司浙江工程设计有限公司
广西工联工业工程咨询设计有限公司核工业第四研究设计院
河北省石油化工设计院有限公司主要起草人：刘志伟王蓉郭立华刘建新阮积彬李劲飞
昊礼学
周凤群
李裕德
赵振利
贺安良
中华人民共和国化工行业标准
化工工艺设计施工图内容和深度统一规定
第1部分：一般要求
HG/T20519.12009
1总则
10.1为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度，制定本规定的本部分
1.0.2本部分适用于化工行业新建、扩建或改建的工艺管道施工图设计，特别适用于中小设计单位。石油、石化、轻纺、医药等行业可参照执行。1.0.3施工图设计除应符合本部分及本规定的另五个部分（HG/T20519.2~HG/T20519.6）外，尚应符合国家现行的有关标准的规定。2.0.1概述
化工工艺设计施工图成品文件组成2
化工工艺设计施工图是工艺设计的最终成品，它白文字说明、表格和图纸三部分组成。分提交业主和内部两类文件。见表2.0.1。施工图成品文件组成
图纸耳录
设计说明（包括工艺、布置、管道、绝热及防腐设计说期）工艺及系统设计规定
首页图
督道及仅表流程图
誓道特性表
设备—览表
特殊阀门和管道附件数据表
设备布督设计规定
分区索引图
设备布置图
设备安装材料一宽表
管道布置设计规定
管道布置图
软管站在置图
伴热站有置图和伴热表
伴热系统图
管道轴侧图索引及警道轴侧图
管股材料表索引及管段材科表
管架表
设备营口方位图
管道机械设计规定
管道应力计算报告
誉架图索引及特殊普莱图
波纹膨胀数据表
弹簧汇总表
提交业主
内部文件
工艺系统
设备布置
管道布置
督道机械
管道材料控制设计规定
管道材料等级素引表及等级表
阀们技术条件表
绝热工程规定
防腐工程规定
特殊管件图
绝热材料表
防腐材料表
综合材料表
注：养管道材料等级索引表揽交业主。续表2.0.1
赛交业主
内部文件
管道材料
3图纸目录
3.0.1凡是需发往施工现场和用户的设计成品（包括工程图纸，表格、复用图及设计说明），均需立项编人图纸目录中
3.0.2凡是公开发行的标准（包括国家标准及行业标准），均不列人图纸目录中，由用户自备。这部分外购的标准应在设计说明中交待清楚。3.0.3图纸目录格式见表3.0.3
图纸目录格式
图号或文件编号
工程名称：
项目名称：
图纸日录
（例表）
图纸目录填写内容说明。
填写设计单位名称。
填写工程名称或代号。
填写装置名称和代号。
填写年份、月份。
填写专业名称。
填写编号。
填写设计阶段。
4.0.1概述
4设计说明
化工工艺设计施工图设计说明由工艺设计、设备布置、管道布置、绝热、隔声及防廣设计说明构成。
4.0.2工艺设计说明。
化工工艺设计施工图的工艺设计说明应包括下列内容：1、设计依据：
设计依据是说明施工图设计的任务来源和设计要求，它包括如下儿个部分：施工图设计的委托书、任务书、合同、协议书等有关文件：初步设计的审批文件和修改文件：其他有关设计依据。
2工艺及系统说明：
1）依据初步设计审批文件和修改文件所作的化工工艺修改和补充部分的说明：2）施工图设计中对初步设计作的改进和调整部分的工艺及系统说明；3）与工艺有关的施工说明和装置开、停车的原则说明。3设计范目：
1）负责设计的范围。如：合作设计或出口项目的设计范围应加说明；2）装置设计的组成及单元或工程名称及代号。4.0.3设备布置设计说明，
1分区或图号规定。
2设备安装的注意事项：
1）大型设备吊装需说明的问题、如吊装的顺序、要求等：2）设备进入厂房或框架的特殊安装要求，如可拆梁、墙上留洞等；3）设备附件，如滑动板、弹簧座、保冷设备的聚丙烯板等；4）设备支架，哪些设备位号有支架，有何安装技术要求。3设备维修空间设置及固定式维修设备的说明、4采用的国家及行业标准
4.0.4管道布置设计说明
化工工艺设计施工图的管道布置设计说明由如下部分组成：1材料供应情况：
1）如为引进装置，应说明买卖双方材料供应的范围：2）国内外采购的划分：wwW.bzxz.Net
3）管子的标准，采用国际标准系列管子（HG/T205331系列管子），或采月沿用系列管子8
