- HG/T 4113-2009 釜用机械密封气体泄漏测试方法
标准号:
HG/T 4113-2009
标准名称:
釜用机械密封气体泄漏测试方法
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
128.01 KB

点击下载
标准简介:
HG/T 4113-2009.Gas leakage rate measurement method of mechanical seals for a kettle.
1范围
HG/T 4113规定了单端面釜用机械密封和干式(没有阻封液)双端面机械密封产品出厂的密封性气体泄漏的测试方法及要求。
HG/T 4113适用密封介质压力不大于0.5MPa的釜用机械密封。
2釜用机械密封气体泄漏检测条件
2.1检测压力
检测压力按表1的规定。
2.2检测温 度
检测温度为15 °C~35 °C。
2.3釜用机械密封气体泄漏量的表示
釜用机械密封气体泄漏量的表示为单位时间内气体泄漏的体积,单位为毫升每小时(mL/h)。
3釜用机械密封气体泄漏检测方法
3.1排液集气法

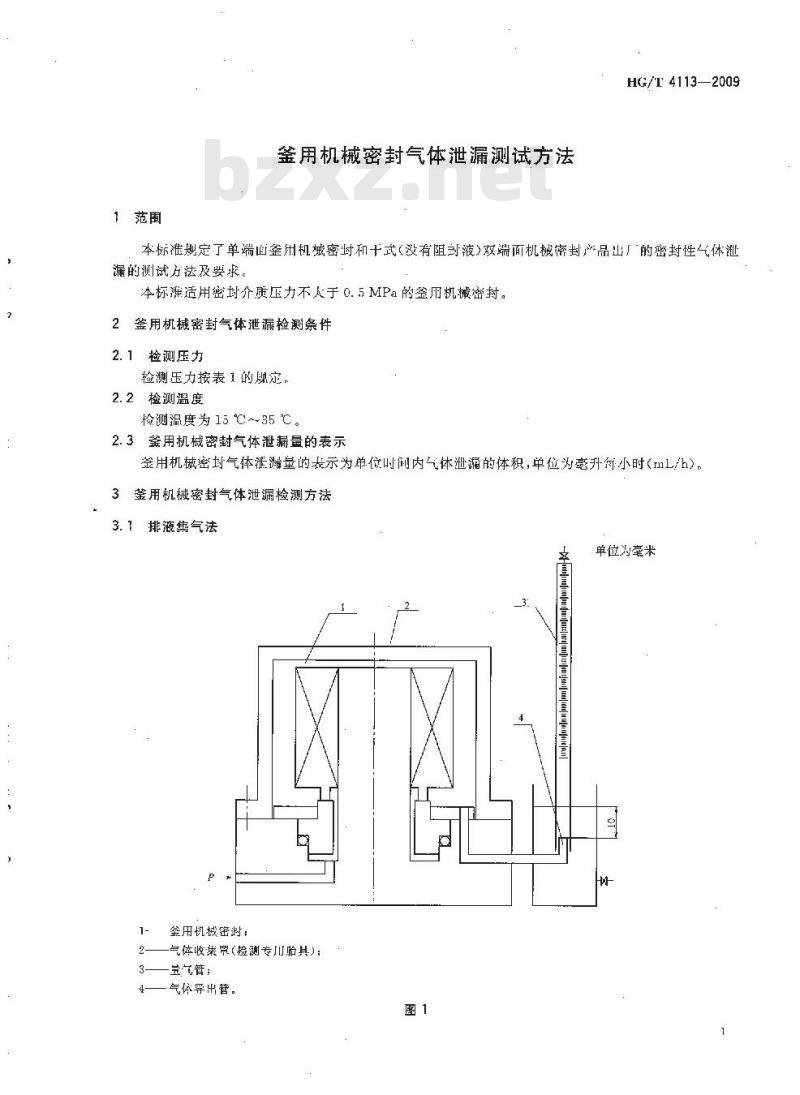

3.1.1釜用机械密封气体泄漏采用排液集气法测量,是把试验机械密封用检测专用胎具固定,将泄漏气体用气体搜集罩搜集,用排液集气法进行测量。排液集气法检测装置如图1所示。
3.1.2检测装置中,泄漏气体导出管内径为φ5mm,检测用介质为清洁的水或酒精,气体导出管浸人液下10mm,量气管上有刻度标尺(最大体积25mL)。测量时先用抽吸方法将量气管内充满检测介质,将气体导出管对准在量气管下方,调节气体导出管与检测介质液面高度为10mm后开始测量。
3.1.3检测压力、测量时间、泄漏量允许值按表1的规定。

部分标准内容:
备案号:27328—2010

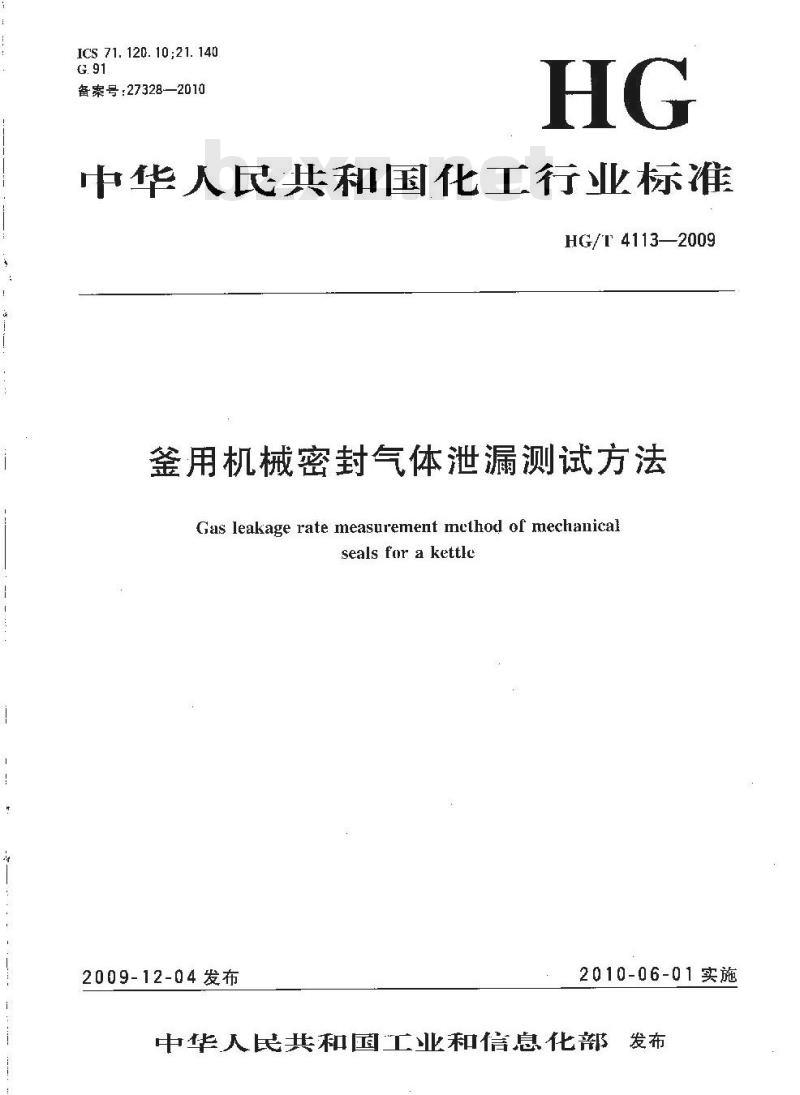

中华人民共和国化工行业标准
HG/T 4113—2009
釜用机械密封气体泄漏测试方法Gas leakage rate measurement mcthod of mechanicalseals for a kettlc
2009-12-04发布
2010-06-01实施
中华人民共和国工业和倍息化部发布YYKANIKCA

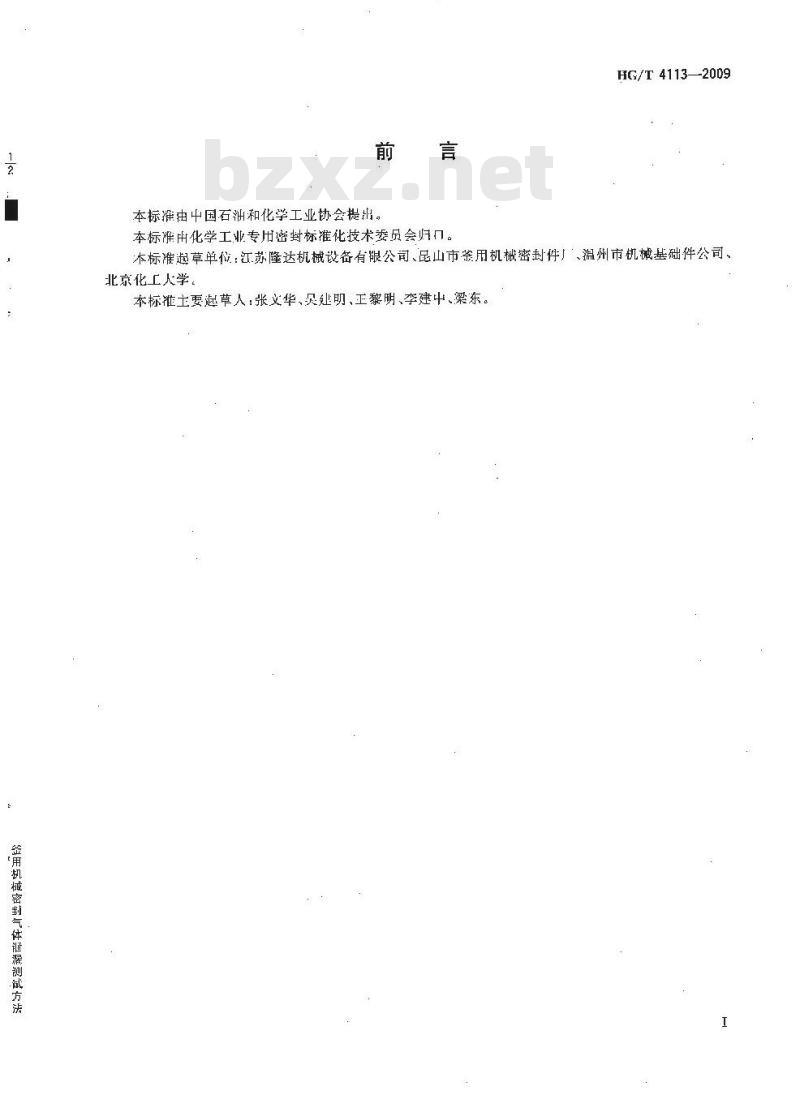

签用机械密封气体诞漏测诚方法前言
本标准由中国石油和化学工业协会提出。HG/T 411320D9
本标准由化学工业专用密封标准化技术委员会归口。本标准趣草单位:江苏隆达机械设备有限公司、品山市釜用机械密封件厂、温州市机械基础件公司、北京化工人学
本标淮主要趣草人:张义华、灵建明、黎明、李建中、梁东。LIIKAONIKACA
1范围
釜用机械密封气体泄漏测试方法HG/T 4113—2009下载标准就来标准下载网
本标准期定了单端画签用机械密封和十式(没有阻封液)双端面机械密封产品出厂的密封性气体泄漏的测试方法及要求。
本标准适用密均介质压力不人于0.5MPa的签用机械密封。2签用机械密封气体泄漏检测条件2.1检测压力
检测压力按表1的定,
2.2检测温度
检测温度为 15 ℃~-35 ℃ 。
2.3用机械密封气体泄漏量的表示签用机械密均气体泄滞量的表示为单位时间内气体泄漏的体积,单位为毫升每小时(mL/h)。釜用机械密封气体泄漏检测方法3.1排液集气法
釜用机械密封,
气体收集贸(检测专川胎具);
金气管;
.气体导出管。
单位为毫米
HG/T 4113—2009
3.1.1签用机械密封气体泄漏采用排液集气法测量,是把试验机裁密封用检测专用胎具固定,将泄溯气体而气体搜集罩搜集,用排液集气法迹行测量。排液集气法检测装置如图1所示。3.1.2检测装置中,泄漏气休导出管内径为5mm,检测用介质为清洁的水或酒精,气体导出管浸人液下1Cmm,量气管上有刻度标尺(最人体积25mL)。测量时先用拍吸方法将量气管内充满检测介质,将气体导出管对准在量气管下方,调节气体导出管与检测介质液而高度为10mm后开始测量。3.1.3检测压力测时间、漏量允许估按表1的规定。表1
蔡川机械密封型号
HG/T 2098—20C1
HG/T 2098—2001
212型
于式双端面机械密挝
3.2数气泡法
检测压力/MPa
检测时问/min
泄允许值/(1nL/h)
3.2.1釜用机械密过气体泄漏量采用数气泡泌进行测量,是把试验机械密封用检测专胎具固定,将泄漏气休用气体搜集搜集,用数气泡法进行测量,数气泡法检测装置如图2所示。单位为毫来
金月机城密起:
2-体教集罩(检测专用治具):
体导凸誉。
3.2.2检测装置中,泄蒲气体导管内径为5mm:检测用介质为消洁的水或酒精,气休导出管汉入液下5 mm,气体导管山口与水平倾斜45,3.2.3检测床为、检测时闻按表1定。3.2.4漏气池个数与泄漏量对应数值按表2规定。2
-YTKAONTKACA
泄漏气泡个效
蒲量/n/h)
HG/T 4113—2009
YYKKAE
YKNKACa
中华人民共和闵
化工行业标准
釜用机械密封气体泄漏测试方法HG/T 4113—2009
非版发行:化学工业出版社
(北京市东城区青年湖市街13号邮政短码100G11)北京云潜印刷有限责任公司印装88Cmm×1230mm1/16印张%字数?千字201G个年6月北京第1版第1次印刷书号:155025:0828
购书咨询:010-64518888
售后服务:010-64518899
网址:h1lp://cip.com.cn
凡购买木书,如有缺预质量创题,本社销售中心负责调换。定价:10.00元
版权所有违者必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
