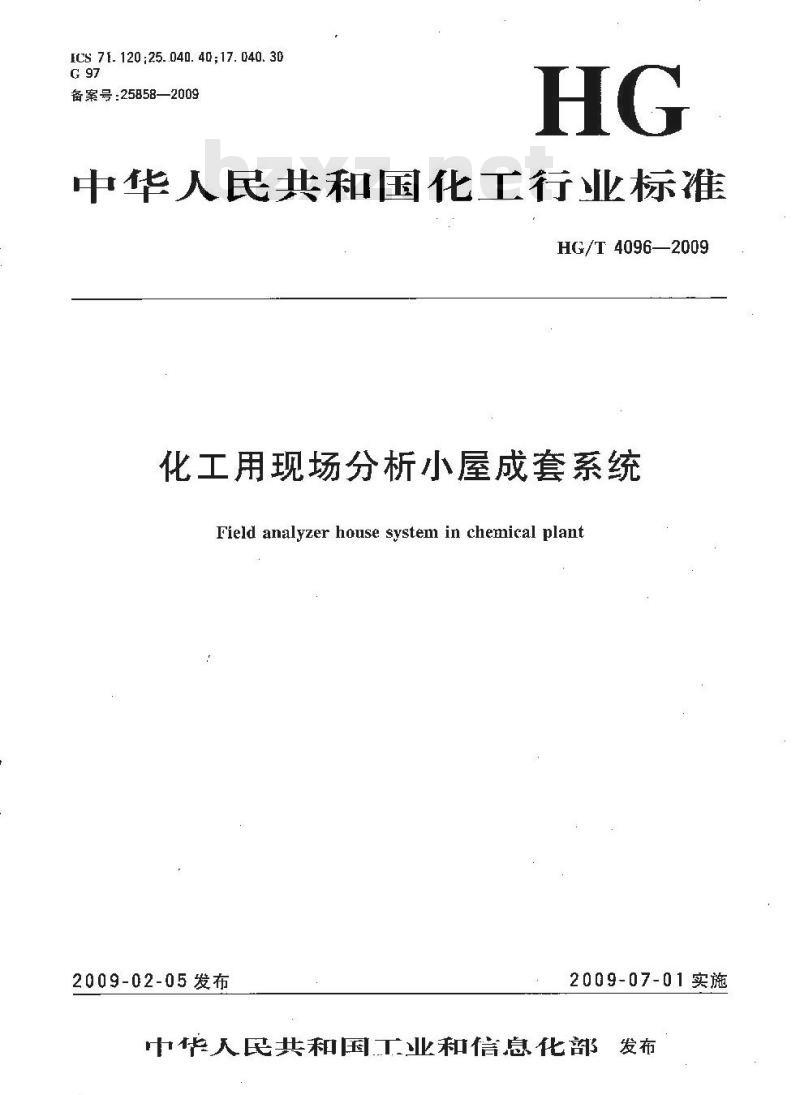

【HG化工标准】 化工用现场分析小屋成套系统

ICs71.120;25.040.40;17.040.30G 97
备号：25858—2009
中华人民共和国化工行业标准
HG/T4096—2009
化工用现场分析小屋成套系统
Field analyzer house system in chemical plant2009-02-05发布
2009-07-01实施
中华人民共和国工业和信息化部发布
YYKAONKa

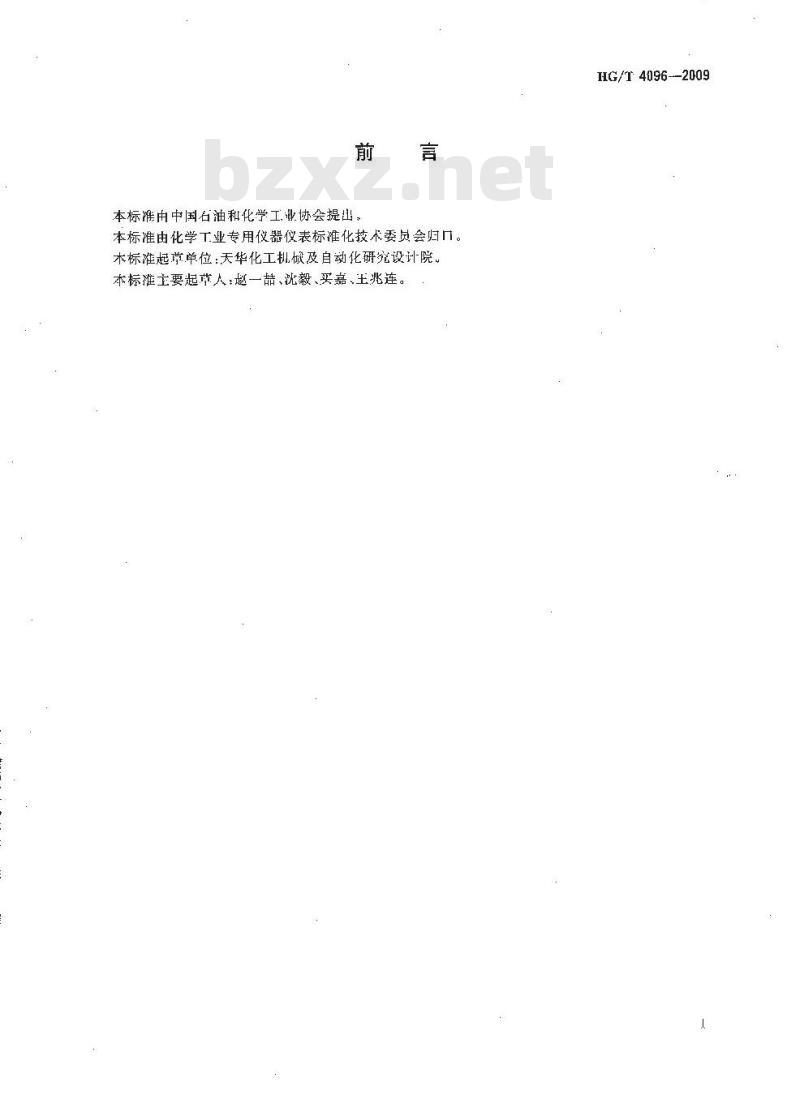

本标准由中国石油和化学工业协会提山，本标准由化学工业专用仪器仪表标准化技术委员会归口。本标准起草单位：天华化工机及自动化研究设计院。本标准主要起草人：赵一喆、沈毅、买嘉、王兆连。HG/T4096-2009
TYKAONKAa

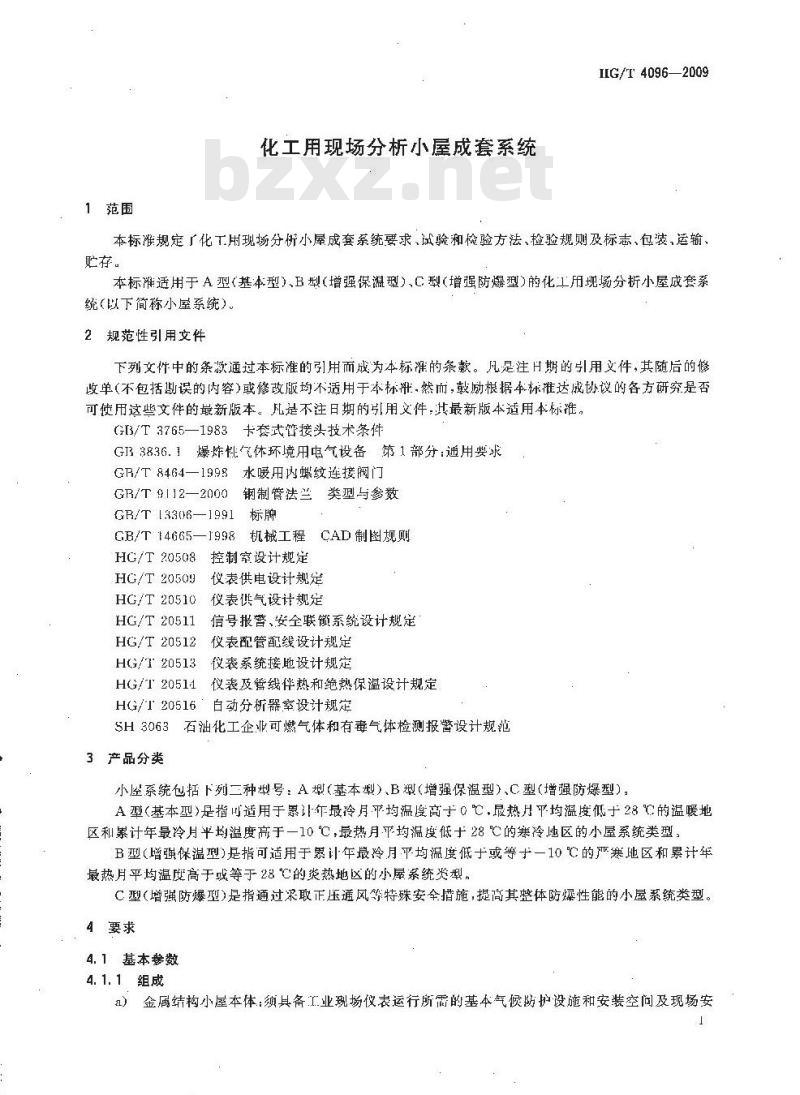

化工用现场分析小屋成套系统
IIG/T4096—2009
本标准规定「化工用现场分价小屋成套系统要求、试验和检验方法、检验规则及标志、包装，运输、贮存。
本标准适用于A型（基本型）、B型（增强保温型）、C型（增强防爆型）的化工用现场分析小屋成套系统(以下简称小屋系统）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注H期的引用义件，其随后的修收单（不包括误的内容）或修改版均不适用于本标准然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用本标准。GI3/T3765—1983卡套式管接头技术条件G33836.1爆炼性气体环境用电气设备第1部分：通用要求GR/T8464—1998水暖用内螺纹连接阀门GR/T9112—2000钢制管法兰类型与参数GR/T [3306—1991 标牌
GB/T14665—1998机械工程CAD制图规则HG/T 20508
控制案设计规定
HG/T 20509
HG/T 20510
HG/T 20511
HG/T 20512
HG/T 20513
HG/T 20514
仪表供电设计规定
仪表供气设计规定
信号报警、安全联锁系统设计规定仪表配管配线设计规定
仪表系统接地设计规定
仪表及管线伴热和绝热保温设计规定白动分析器室设计规定
HG/T 20516
SH3063石油化工企业可燃气体和有毒气体检测报警设计规范3产品分类
小匿系统包括下列三种型号：A型(基本型）B型(增强保温型）、C型(增强防爆型)，A型（基本型）是指可适用于累让年最冷月平均温度高于0℃，晟热月平均温度低于28℃的温暖地区和累计年最冷月平均温度高于一10℃，最热月平均温度低十28℃的寒冷地区的小屋系统类型，B型(增强保温型)是指可适用于累计年最冷月平均温度低于或等于一10 ℃的严寒地区和累计年最热月平均温度高于或等于28℃的炎热地区的小屋系统类型。C型(增强防爆型)是指通过深取正压通风等特殊安全措施,提高其整体防爆性能的小屋系统类型。Ａ要求
4. 1 基本参数
4. 1. 1组成
a）金属结构小屋本体：须具备工业现场仪表运行所需的基本气候防护设施和安装空问及现场安HGZT ·40962009
装和运输附件。
1）其用工程：小屋内须备有采光及照明、通风(引风机、排风机、防爆空调）、采暖、配电箱、接线箱、电源插座等防爆电器设备装小器）分析系统工程：须按用户要求合理安装分析仪表及样品处现系统，开现范化配管布线d）联锁报系统：联锁报警系统的选用须符合用设计规格书和SH3063的要求，当可燃气体浓度达到爆炸下限估(LEL)或当有毒气体浓度达到长期接触限值（TLV)时，发出报警信号，启动换气风扇的：：净#系用电务我路心用：系#电4.1.2外形尺寸
a宽度为2oonmm250ammsa：.4
b）长度：须根据小屋内仪表的数量和布置形式确定，般为2000mm~6（mm格图：）高度：外部尺寸—般为2500mm~-2700mm室内净高2300mm~-2500m4.1.3系统适用的分析仪器仪表
系统适用的分析仪器仪表如示：：，制：：“资质实国理a玉业色谱仪#，8
h）工业质谱仪，：a学
近红外或红外线分析仪。
热导式气体分析仪。
氧分析仪，溶氢分析仪，
COD、氨氮等水质分析仪。
酸度分析仪，电导分析仪。
h）热值仪。
总烃，总碳.总硫分析仪。
硫化氢分析仪。
8,&1
381a
3 310 4
闪点、下点、凝固点、馏程等油品分析仪。1）环境监测仪表。
4.2金属结构小屋本体
4.2.1框架
1 0
槽钢或工字钢等型钢焊接框架式结构。须有尼够的强度，保证在拖动、起尽、荷载和空裁时不变形。4.2.2外墙和屋顶
2 3 8
外墙和屋顶由Ⅱ型钢板辨装铆接而成钢板采用：1mm~2mr厚钢板或:1immc2mm：钢板喷涂耐环境腐蚀油漆。
外墙设有外仲的遮雨檐，邀雨檐外仲长度为650mm~10c0mm，外墙还设有气瓶固定支架和气瓶护栏，
：屋顶有整体吊装用的吊环：屋顶最小承受为为：2.新0:Pa器屋顶型式为斜面结构·斜面角度5斜面低面有镉雨椭数
4.2.3 内墙：表象
内墙采用1mm~2mm厚钢板制作,喷涂白色油漆：内墙颈理螺母或滑动式导轨使手安装密挂式仪表或其他电器设备：家理综.4.2.4门
当小屋准体长度人丁3500mm时，设两个门，分别为主门和应急门,同时当小屋系统为B型（增强保温型），需设计门斗时，为二个门，当小屋本体长度小丁3500mm时，设一个门。门结构为外开型非折叠结构，宽度为000mm~1000mm，高度为2000mm~21030mm，门的材质在室外部分与外墙相同在室内部分与内墙相同：：净兴心产路流，会支职：净小2
HTYKAONIKAC-
HG/T 4096-2009
门上设有钢化玻璃观察窗，带阳尼限位闭门器和推杆式逃生锁，门外有孔锁及把手。4.2.5地板
小屋本体胆板为3mm～6mm厚防滑花纹钢板或光面钢板铺防剂、阻燃、防静电地板。4.2.6保温
A型（基本型）和C型（增强防爆型）小屋本体内外墙及屋顶和房顶之间充填70mm~75rnIII厚燃型聚氨酯保溢材料；B型（增强保温型）小屋本体内外墙及屋页和房顶之间充填75mm～85mm厚阻燃型聚氮酯保温材料。B型(增强保温型）小屋本体设有一个门-斗：门斗宽度1600mm～2500mIn，长度1800mm~2.000mm，
4.2.7接地
小屋木休外设置有电气总接地端子，接地端子与小屋本体底座联结在一起，接地端子材质为黄铜，接地线线径不应小丁4mim，T厂接地线接人总接地端子，工厂接地线线径不应小于6mm。仪装系统的接地电阻不应大丁Q，小屋系统接地须符合HG/T20513要求。4.2.8外观要求
小屋本体外观应达到下列要求：a）小屋本体外观整洁，表面涂层无明显剃落、擦伤、露底，联结部分联结紧密。b）所有铭牌及标志须清晰。
c）小虚本体表面平整光滑巨无焊疤，无鼓包，联结部分无错位。4.3共用工程
4.3.1配电
4. 3. 1. 1
电源接线箱要求：
仪表电源和公用电源须分别由单独的接线箱供电。电源接线箱须安装于室外，安装高度便于接线和维护电源接线箱防爆等级须高于用设计格最低现场防爆等级要求。电源接线箱须预留20光的空接线端子，电源接线箱须符合生产厂出厂标准。布管穿线及电线电缆的选用须符合HG/T20512要求，供电负荷类别及供电要求须符合IIG/T20509要求。密封防爆须符合GB3836.1要求。4.3.1.2信号接线箱要求；
按仪表规格括的要求确定信号接线箱的数量及类别信号接线箱须安装于空外，安装高度与电源接线箱相同，并与电源接线等距排放。信号接线箱防爆等级须高于用户设计规格最低现场防爆等级要求。倍-号接线箱须预留20%的空接线端子。信号接线箱须符合生产厂出厂标准。布管穿线及电线电缆的选用须符合HG/T20512要求。密封防爆须符合 GB 3836.1要求。4.3.1.3电源分配箱要求：
电源分配箱须选译或定制结构紧渗、外形美观的产品。电源分配箱须安装于电源接线箱侧的室内，安装高度倬于接线和维护。电源分配箱防爆等级须高于用户设计规格书最低现场防爆等缀要求。电源分配箱须符台生产」出」标准，布管穿线及电线电缆的选用须符合HG/T205;12要求。供电负荷类别及供电要求须符合HG/T20509要求。HG/T4096—2009
7）密封防爆须符合GB3836.1要求。4.3.2照明
，照明灯具应达到下列要求：
灯具的选用须符合用户设计规格书的要求，一般须选用全塑吸顶荧光灯。a)
灯具防爆等级须高丁用户设计规格书晟低现场防爆够级要求。灯具布置照明光照度及事改应急照明光照度须符介HG/T20508要。4.3.3空调、采暖及通风
空调、采暖及通风应达到下列要求：空调选用须符合用户设计规格书或HG/T20508要求，型式一般选用窗式或壁挂式。a)
空调安装须在小屋内主门上方和主门正对一侧墙面。b)
空调须符合牛产厂出厂标准。
空调防爆等级须高于用户设计规格书最低现场防爆等级要求。e)
采暖暖气选用须符合用户设计规格书的要求。采暖蒸汽领采用0.3MPaI.0MPa低压蒸汽，f）
暖气引入、引出法兰须符合GB/T 9112要求。g
暖气1人出阀门须符合CB/T8486要求，通风须符合HG/T 20516要求。
j）室内温度冬季须保持在15℃~20℃，夏季须保持在24℃～28℃，显度须保持在40K~65%4. 4 分析系统工程
仪表故样晶处理系统的安装固定夏求：a
安装方式须符合仪表利样品处理系统设计要求。·-般采用壁持式或底座安装戏。仪表及样品处理系统的安装高度及安装间矩须便于渠作和维护。b)
仪表及样品处理系统的面定通过预挥地脚螺钉或颠埋滑动导轨的方式固定，固定程度须符合c
长途汽车运输的要求。
4.4.2仪表及样品处理系统要求：仪表间距不小于500mm，样品处理系统间距不小于200mm。符合生厂山厂标准。a)
b）仪表及样品处理系统气路须按最短路径集中敷设，横平竖肖，齐美观。并多点固定于培面，符合长途汽车运输的要求。
仪表样品气须设排放总管和排污总管，总管管径不小于DNV40,排放总管高度须符合用设计c
规格的要求，各支管有气源截止阀。仪表样品气须提供于动取样点。d)
仪表及样品处理系统气路管线为不锈钢材质、气路连接方式衍合GB/T3765一1983要求。仪表供电及信号输出要求：
仪表供电电源及信号输出须符合仪表规格书的要求。b）
配管布线及电线电缆选用须符合HG/T20512要求。密封防爆须符分GB3836.1要求。4.4.4
仪表供气要求：下载标准就来标准下载网
仪表供气种类及方式符合仪表规格书和IIG/T2051C的要求，a）
仪表供气气路须按最短路径集中数设，横平竖直，整齐美观，并多点固定于墙面，符合长途汽b）
车遂输的要求。
c）气源须经净化处理，仪表空气含小粒径不火于3m。仪表空气须有总管输入，总骨管径不小于DNI5，总管有净化装置利气源截止履。d)
仪表供气管为不锈钢材质，气路连接方式符合GB/T3765一1983要求。e
TYYKAONKACE
4.4.5仪装管线伴热要求（用户设订规格书中要求管线伴热时）：a）仪表管线伴热须包括样品气路、标气及排放管线等。b）仪表管线伴热须符合HG/T29514要求。4.4.6仪表管线系统密封性要求：HG/T 4096--2009
a）载气、标气气路：使用氢气在0.3MP.压强下，0.5h压降须不大于0.01MPaub）仪表空气支线、空气总管、排放总管、排污总管气路：使用空气或氮气在0.3MPa压强下，0.5b乐降不大于C.01MPa，
c）伴热管线气路：使用空气或氮气在0.3MPa压懂下,0.5h压降不大于0.01MPa。d）液相介质管线：使用水在1.5MPa床强下,0.5h压降不(.1MPa。4.5联锁报警系统
联锁报登系统须符合用户设计规格书和SII3063的要求。4.5.1联锁报警功能
当可燃气体浓度达到爆炸下限值（I.EI.)或当有毒气体浓度达到长期接触限值（TLV)时，发出报警信号，启动换气风扇：
4.5.2联锁报警系统组成
联锁报警系统组成包括可燃气体检测器、有声气体检测幕.报警控制箱、PIC控制器、报警灯、报警莆等
4.5.3联锁报普系统设计、安装
联锁报警系统的设计安装须符合HG/T20311和SH3063的要求。4.6小屋安全要求
4.6.1推杆式安全逃生锁须符合逃生要求。4.6.2A划(基本型）与B型（增强保温型)小屋系统防爆电器符合4.3的要求。4.6.3C型（增强防爆型）小屋系统室内止压须控制在10Pa～30Pa，4.6.4仪表管线系统密封性须符合4.4.6要求，4.6.5联锁报警须符合4.5要求。4.7图纸资料
4.7.1资料包指：分析小屋的结构及布置示意图、信岑接线图、配电系统图、气体检测、报警系统图、样品系统图、外部接口尺寸图等。4.7.2按照GB/T14665的要求绘制图纸。5试验和检验方法
5.1小屋本体
5.1. 1外观
小虚本休外观按4.2.8的要求日视、手感。5.1.2防漏雨试验
防漏雨试验时，向分析小屋本体房顶及墙体喷水0.5h，屋内须无漏水现象。5.1.3抗变形试验
用吊车起吊落地小屋两次，观察小屋本体应无变形。5.2公用工程及分析系统工程
5.2.1外购件检验
开箱检验外购件产品出厂合格证、防爆合格证使用说明书和发货清单，并依据发货清单检验产品及备件数量，
观察外购件表面，检验其是否受损，HG/T 4096—2009
5.2.2配电试验
通断配电开关数次，看灯、风廠、空调是否能正常启动利停止。5.2. 3照明试验
按4.3.2的要求进行照明试验，灯开照明开美，开启所有照明灯具，检验下作照度是否大于2501x。11肩关闭照明并关，这时，事故啦急照明白动开启，检验事故应急照度是否大于501x。5.2.4：空调、通风、采暖试验
按1.3.3的要求对空调、通风、采进行试验。关闲门窗，打开空调开关，0.5h后在小屋中心测量小屋内温度，达到空调衛冷设定值。此后，关闭空调开关，打开风刚，换气0.5h后测量小屋内温度，须恢复至空调制冷前温度。
暖气密封试验：关闭暖气出口阀，将空气接人暖气入口，当空气压力表指示为0.3MPa，关断气源，观察0.5h内空气乐力表的压降，压降不大于0.01MPa。5.2.5仪表管线系统密封性试验
按下列要求要求对仪表管线系统密封性进行试验，试验结果须符合4.4.6要求：a）关闭载气、标气进人仪表阀门，将氛气接人气路盘载气人口，调节稳压阀，当载气压力表指示为0.3MP时，关断气源，观察0.5h内载气压力表的压降。b）关闭样品进人仪表阀门，将空气接人样品处理系统样品人口（无样品处理系统时，接人气路盘样品人口），当空气压力表指示为0.3MPa时，关断气源，观察0.5h内空气压力表的压降c）关闭仪表空气进人仪表阀门，将空气接入仪表空气总管，调节稳压阀，当空气压力表指示为0.3MPa时，关断气源，观察0.15h内载气压力表的压降。d）关闭样品逊入仪表阀门，将水接人样品处理系统样品入口（无样品处理系统时，接入气璐盘样品人），当水压力表指示为1.5MPa时，关断水源，观察0.5h内水力表的压降，5.2.6仪表供电布管及电线电缆选用检验按照HG/T20512要求对仪表供电布管及电线电缆选用进行检验，5.3联锁报警系统
5.3.1外购件检验
：开箱检验外购件品出厂合格证、防爆合格证、使用说明书和发货清单，并依据发货清单检验产品及备件数量，
观察外购件表面，检验其是否受损。5.3.2联锁报警试验
将可燃气（用户设计规格1和SH3C63规定）引至m燃气体检测器下方，将压力调整至0.05MPa，流量为微泄溺状态，开始排放，当检测器下方可燃气休液度达到爆炸下限值（L.E.T.)时，规察警笛警灯声光报警，同时启动风扇换气，将有毒气（用户设计规格书和SH3063规定）号全有气体检测器下方：将压力调整至C.05MPa，流量为微泄漏状态，开始排放，当检测器下方有毒气体浓度达到长期接触限值(TI.V)时，观察警笛警灯声光报警，同时启动风删换气。6检验规则
6.1产品检验
每套小属系统须经检验合格后方可出厂，并附产品合格证，6. 2检验分类
小屋系统的检验分出厂检验和型式检验。6.2. 1出厂检验
6.2.1.1出厂检验项目
出」检验项日包括4.1～1.5期定的内容，按5.1～~5.3的方法对每套小屋系统进行检验。其巾6
TYKAONKAa
HG1- 4096-2009
4.2.1准2准量64.51米齐格为A类不合格4/2.7、42/8444.不冷搭为C类本合格期余条款不合格为B类不合格。
6.2.1.2判定规则
a）一个A类不合格或两个B类不合裕或二个（类不合格，则本次出」检验判为不合格b）小屋系统山厂检验判为不给格的须对产品进行分并采取错施整改，直刘融厂检验冶格。6.2.2型式检验
6.2.2.1有下列情况之时，须进行型式检验：a）新产品投产时。
b）产品在设、工艺或使用材料有重大改变可能影响产品性能时，连续生产每三年至少进行一次。e
产品停产两年后，恢复尘产时。d
当质量监督部门抽查认为必要时。6. 2. 2. 2
型式检验项目包括4.[-4.6规定的内穿，接5.1~5,3的方法进行检验。进行型式检验的小屋系统从出厂检验个格的小屋系统中抽取一套。6. 2. 2. 3
6. 2. 2. 4
所有项目检验合格，小屋系统型式检验判为合格。有一项不合格则小屋系统型式检验判为不企格。
7标志、包装、运输、存
7.1标志
在小屋系统的明显部位，有固定的标牌，标牌的制作符合GB/T13306的要求，标牌须标出以下内容：
小屋系统名称及型号。
b）小屋系统外形尺寸。
c）产品标雅编号。
d）制造单位名猕、地址。
e）制遣日期及出厂编号。
7.2包装、运输
7.2.1小屋系统底座四角固定孔与汽车同定挂钩用铁丝固定牢靠，小屋系统顶部至少有两根横跨小屋系统的术板，通过不板保护，钢丝绳从屋顶将小屋系统固定在汽车上，发运前，小屋系统须罩塑料防丽篷。
当小屋系统需要海运时，小屋系统须安装于木箱内。小屋系统四周用游绵包裹，木箱板材厚度不小于3cm，木箱底座及四周用固定木条固定小屋系统。小屋系统包装木箱外面的两个面，须用不易冲洗掉的物质,标明下列标志：
a）小屋系统名称及型。
b）小屋系统标准编兮。
制造单位名称、地址。
山厂编号及出厂日期。
e）体积：长numx宽mmx高Irn，毛重及净重。\）有“向「”“小心轻敲”“精密仪器\等字样或离样7.2.2成套：小屋系统内仪表、样品处理系统、公用工程、报警系统等宜安装调试完毕，成套发运。7.2.3随同小座系统的技术文件包括：a）装箱单。
使用说明书及现场操作手。
HG/T4096—2009
置示意图、报警系统图、配电系统图、信号接线图、气路系统图及接口尺寸图等图纸资料。）品合格证。
e）附件、备件清单。
7.3贮存
小屋系统贮存在一30℃～50℃，湿度≤80外的通风良好的室内。TYKOKACa
