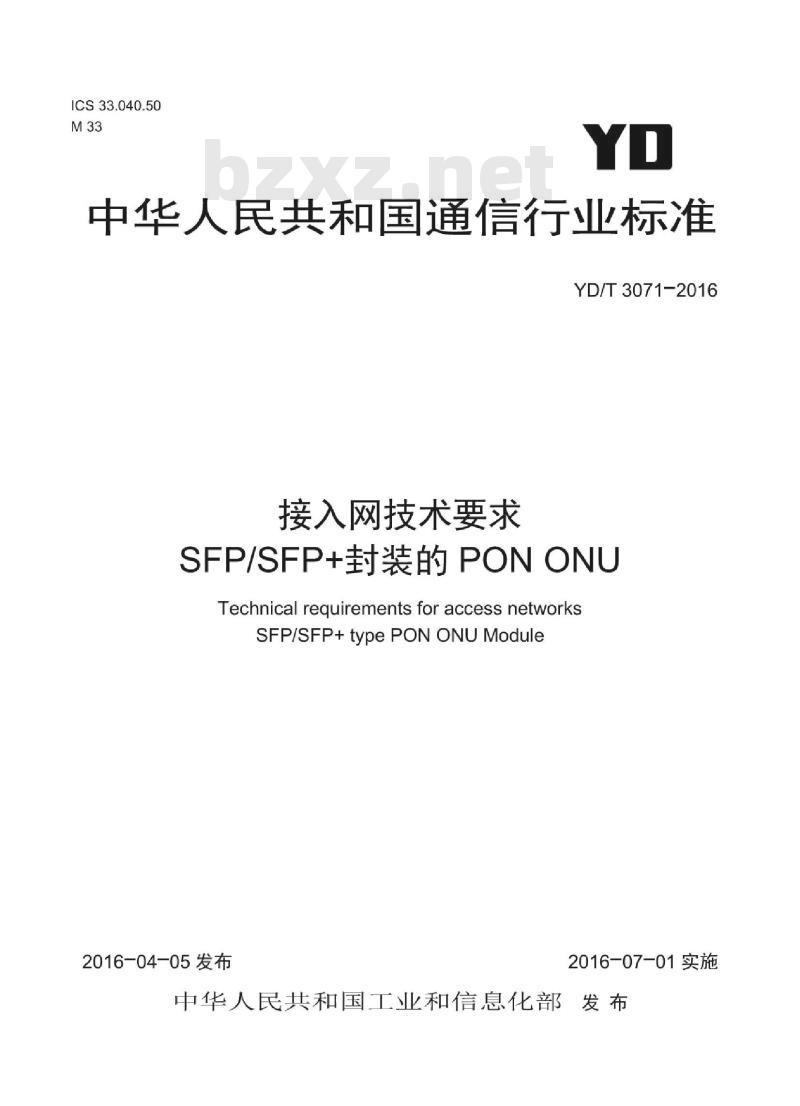

【YD通讯标准】 接入网技术要求

ICS33.040.50
中华人民共和宝玉通信行标准
YD/T3071-2016
接入网技术要求
SFP/SFP+封装的PONONU
Technicalrequirementsforaccess networksSFP/SFP+typePONONUModule
2016-04-05发布
2016-07-01实施

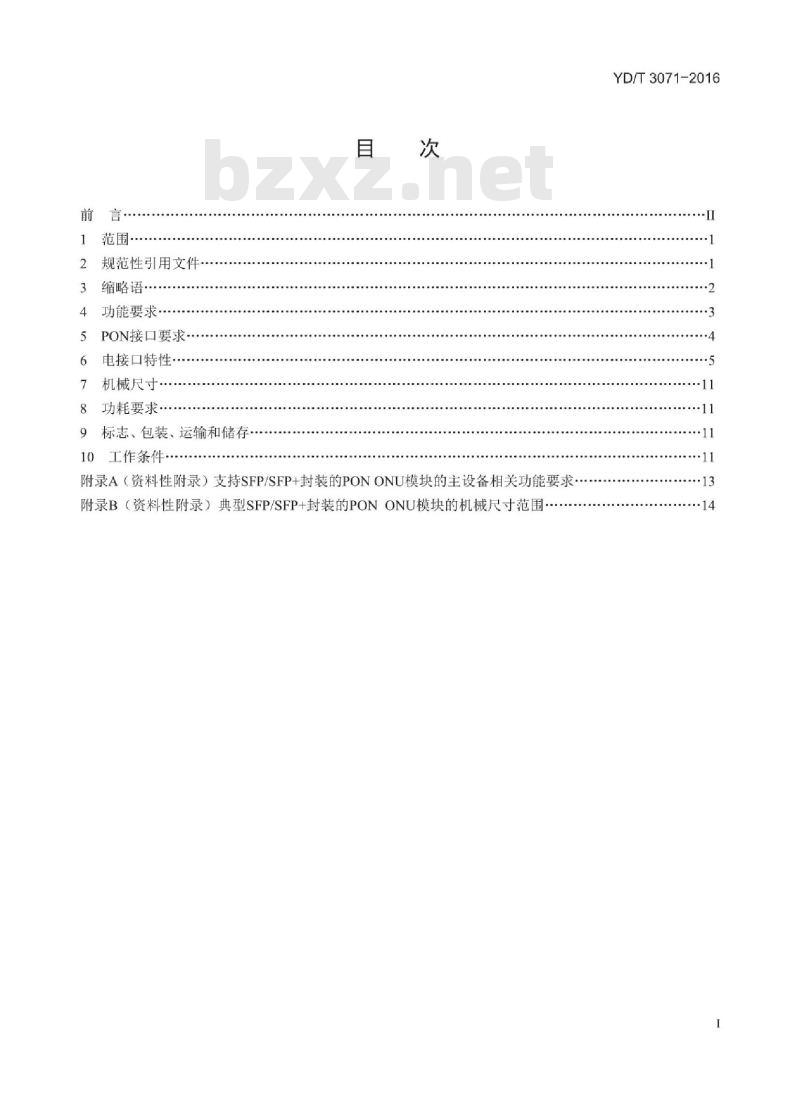

中华人民共和国工业和信息化部发布前
规范性引用文
缩略语，
功能要求
PON接口要求
电接口特性
机械尺寸
8功耗要求·
9标志、包装、运输和储存
10工作条件
附录A（资料性附录）支持SFP/SFP+封装的PONONU模块的主设备相关功能要求附录B（资料性附录）典型SFP/SFP+封装的PONONU模块的机械尺寸范围·..YD/T3071-2016
YD/T3071-2016

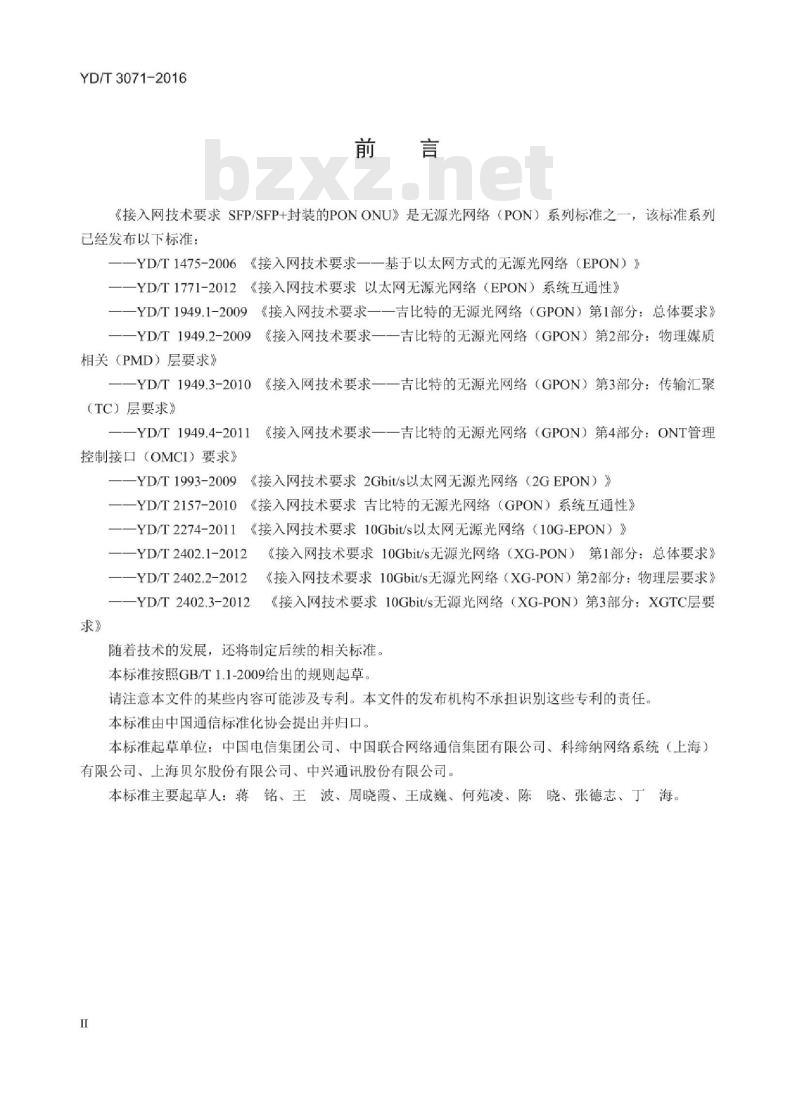

《接入网技术要求SFP/SFP+封装的PONONU》是无源光网络（PON）系列标准之一，该标准系列已经发布以下标准：
-YD/T1475-2006《接入网技术要求一一基于以太网方式的无源光网络（EPON）》-YD/T1771-2012《接入网技术要求以太网无源光网络（EPON）系统互通性》一YD/T1949.1-2009《接入网技术要求一一吉比特的无源光网络（GPON）第1部分：总体要求》YD/T1949.2-2009《接入网技术要求一一吉比特的无源光网络（GPON）第2部分：物理媒质相关（PMD）层要求》www.bzxz.net
-YD/T1949.3-2010《接入网技术要求一一吉比特的无源光网络（GPON）第3部分：传输汇聚（TC）层要求》
-YD/T1949.4-2011
控制接口（OMCI）要求》
YD/T1993-2009
《接入网技术要求一一吉比特的无源光网络（GPON）第4部分：ONT管理《接入网技术要求2Gbit/s以太网无源光网络（2GEPON）》一YD/T2157-2010《接入网技术要求吉比特的无源光网络（GPON）系统互通性》一YD/T2274-2011《接入网技术要求10Gbit/s以太网无源光网络（10G-EPON）》——YD/T2402.1-2012
《接入网技术要求10Gbit/s无源光网络（XG-PON）第1部分：总体要求》——YD/T2402.2-2012
《接入网技术要求10Gbit/s无源光网络（XG-PON）第2部分：物理层要求》-YD/T2402.3-2012
《接入网技术要求10Gbit/s无源光网络（XG-PON）第3部分：XGTC层要随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国联合网络通信集团有限公司、科缔纳网络系统（上海）有限公司、上海贝尔股份有限公司、中兴通讯股份有限公司。本标准主要起草人：蒋铭、王波、周晓霞、王成巍、何苑凌、陈晓、张德志、丁海。I
HiiKANiKAca

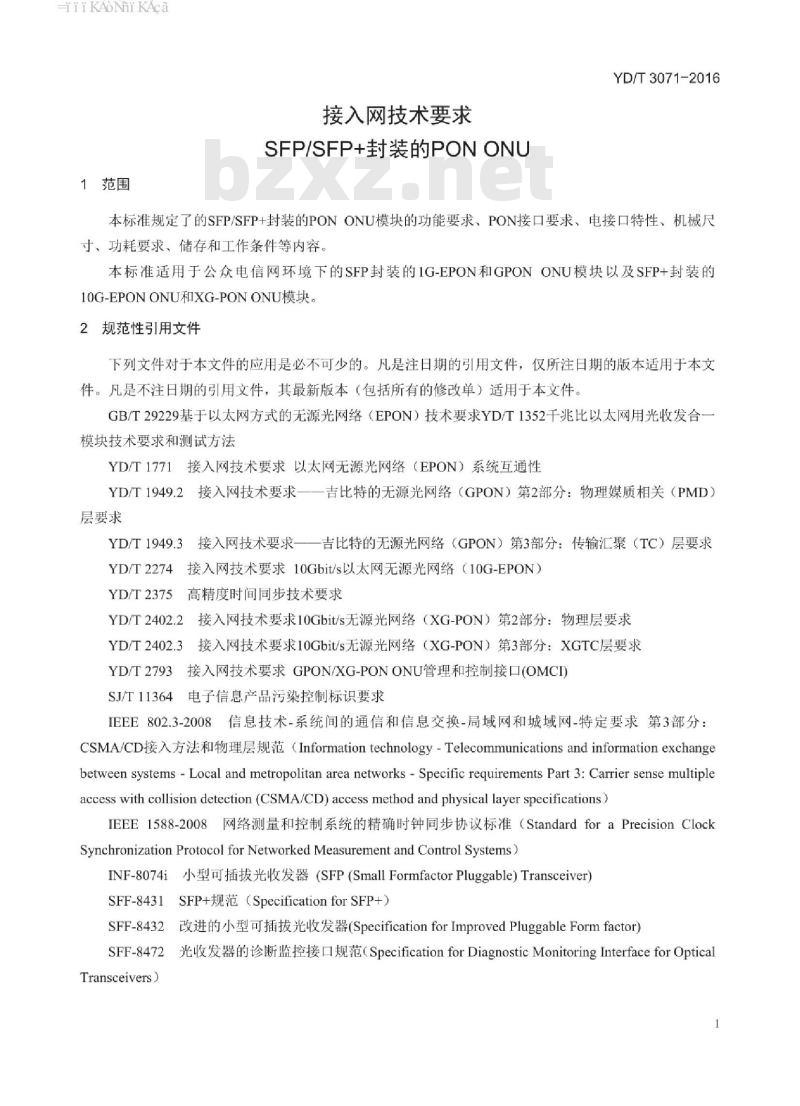

1范围
接入网技术要求
SFP/SFP+封装的PONONU
YD/T3071-2016
本标准规定了的SFP/SFP+封装的PONONU模块的功能要求，PON接口要求，电接口特性，机械尺寸、功耗要求、储存和工作条件等内容。本标准适用于公众电信网环境下的SFP封装的1G-EPON和GPONONU模块以及SFP+封装的10G-EPONONU和XG-PONONU模块。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T29229基于以太网方式的无源光网络（EPON）技术要求YD/T1352千兆比以太网用光收发合一模块技术要求和测试方法
YD/T1771接入网技术要求以太网无源光网络（EPON）系统互通性YD/T1949.2接入网技术要求一一吉比特的无源光网络（GPON）第2部分：物理媒质相关（PMD）层要求
YD/T1949.3接入网技术要求一一吉比特的无源光网络（GPON）第3部分：传输汇聚（TC）层要求YD/T2274接入网技术要求10Gbit/s以太网无源光网络（10G-EPON）YD/T2375高精度时间同步技术要求YD/T2402.2接入网技术要求10Gbit/s无源光网络（XG-PON）第2部分：物理层要求YD/T2402.3接入网技术要求10Gbit/s无源光网络（XG-PON）第3部分：XGTC层要求YD/T2793接入网技术要求GPON/XG-PONONU管理和控制接口(OMCI)SJ/T11364电子信息产品污染控制标识要求IEEE802.3-2008信息技术-系统间的通信和信息交换-局域网和城域网-特定要求第3部分：CSMA/CD接入方法和物理层规范（Information technology-Telecommunications and information exchangebetween systems - Local and metropolitan area networks - Specific requirements Part 3: Carrier sense multipleaccess with collision detection (CSMA/CD) access method and physical layer specifications)IEEE1588-2008网络测量和控制系统的精确时钟同步协议标准（StandardforaPrecisionClockSynchronization Protocol for Networked Measurement and Control Systems)INF-8074i小型可插拔光收发器（SFP（SmallFormfactorPluggable）Transceiver）SFF-8431SFP+规范（SpecificationforSFP+）SFF-8432改进的小型可插拔光收发器(SpecificationforImprovedPluggableFormfactor）SFF-8472光收发器的诊断监控接口规范（Specification forDiagnostic MonitoringInterfaceforOpticalTransceivers
HiiKAoNiKAca
YD/T3071-2016

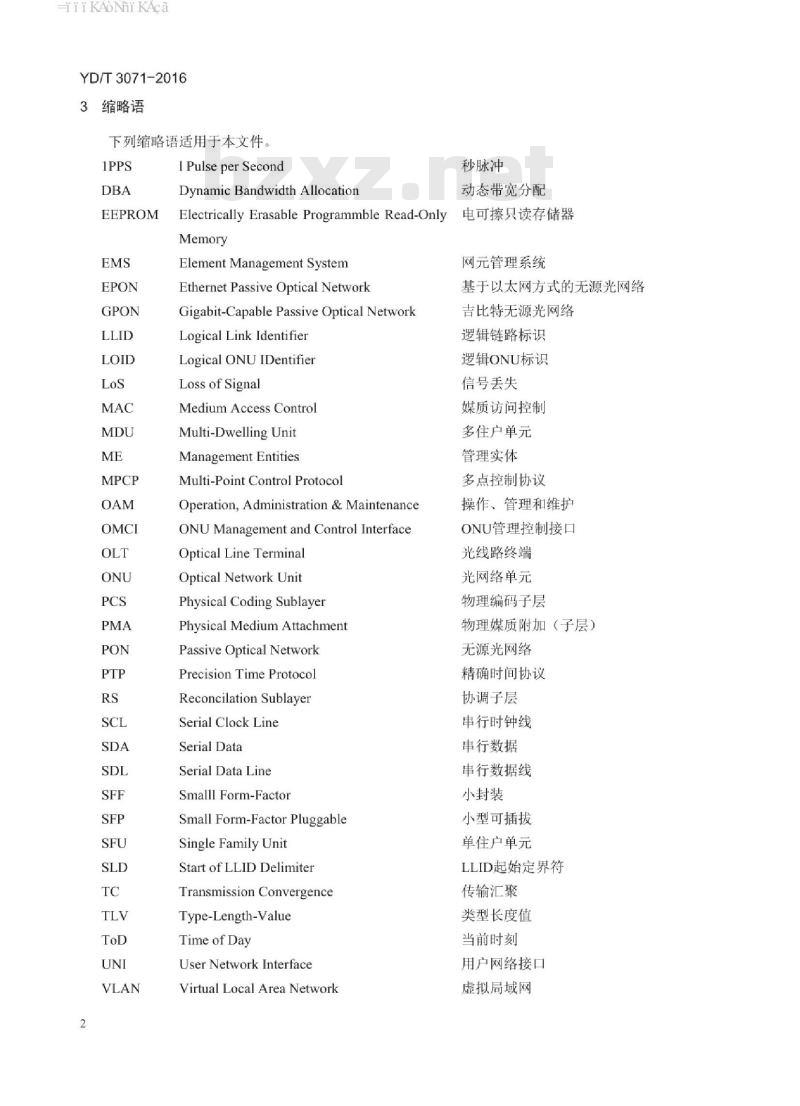

3缩略语
下列缩略语适用于本文件。
EEPROM
IPulse per Second
DynamicBandwidthAllocation
Electrically Erasable Programmble Read-OnlyMemory
Element Management System
EthernetPassiveOptical NetworkGigabit-CapablePassiveOptical NetworkLogical Link Identifier
Logical ONU IDentifier
Loss of Signal
Medium Access Control
Multi-Dwelling Unit
Management Entities
Multi-Point Control ProtocolOperation,Administration &MaintenanceONU Management and Control InterfaceOptical Line Terminal
Optical Network Unit
Physical Coding Sublayer
Physical Medium Attachment
Passive Optical Network
Precision Time Protocol
Reconcilation Sublayer
Serial Clock Line
Serial Data
Serial Data Line
Smal Form-Facton
Small Form-Factor Pluggable
Single Family Unit
Start of LLID Delimiter
Transmission Convergence
Type-Length-Value
Timeof Day
User Network Interface
Virtual Local Area Network
秒脉冲
动态带宽分配
电可擦只读存储器
网元管理系统
基于以太网方式的无源光网络
吉比特无源光网络
逻辑链路标识
逻辑ONU标识
信号丢失
媒质访问控制
多住户单元
管理实体
多点控制协议
操作、管理和维护
ONU管理控制接口
光线路终端
光网络单元
物理编码子层
物理媒质附加（子层）
无源光网络
精确时间协议
协调子层
串行时钟线
串行数据
串行数据线
小封装
小型可插拔
单住户单元
LLID起始定界符
传输汇聚
类型长度值
当前时刻
用户网络接口
虚拟局域网
HiiKAoNiKAca
XG-PON
4功能要求
4.1总体要求
10Gigabit-capablePassiveOpticalNetwork10吉比特无源光网络
YD/T3071-2016
SFP/SFP+封装的PONONU模块是指将ONU的PONMAC功能集成在SFP/SFP+的光模块中，该模块可以插在指定的主设备上，使该主设备具备PON上联接口。1G-EPON和GPONONU模块采用SFP封装，1OG-EPON和XG-PONONU模块采用SFP+封装。该模块除了应支持PONMAC功能和SFP/SFP+光模块功能外，还应支持与主设备配合实现ONU的认证、恢复出厂设置、软件重启、DyingGasp、PON链路状态指示、光模块异常发光关断指示等功能。SFP/SFP+封装ONU的组网结构如图1所示。S/R
SNI：业务节点接口
SFP/SFP+
SFP/SFP+
SFP/SFP+
ODN：光分配网络
图1SFP/SFP+封装ONU的组网结构图主设备
主设备
主设备
主设备应具备SFP/SFP+接口，可以是有PON网络接入需求的设备，如视频监控终端、家庭网络终端交换机、无线热点和移动基站等，主设备要求参见附录A。以下采用“SFP/SFP+封装的PONONU模块”来表示SFP封装的1G-EPONONU和GPONONU，以及SFP+封装的1OG-EPONONU和XG-PONONU。1G-EPON和10G-EPON统称为EPON。4.2ONU的认证功能
ONU应能支持GB/T29229、YD/T1949.3和YD/T2402.3规定的基于物理标识的认证和逻辑标识的认证功能。
SFP/SFP+封装的PONONU模块应支持存储主设备或者专用的读写器写入逻辑标识信息，并在模块掉电后重新上电或者软件重启后仍能保存逻辑标识信息。SFP/SFP+封装的PONONU模块应支持物理标识信息存储在EEPROMA2h区域的233字节～240字节，将逻辑标识信息存储在EEPROMA2h区域的191字节～226字节。4.3恢复出厂设置功能
SFP/SFP+封装的PONONU模块应支持主设备对其进行恢复出厂设置操作。模块接收到主设备写EEPROMA2h区域227字节为Ox01的指令后，应触发PONMAC芯片恢复出厂设置：PONMAC芯片完成恢复出厂设置操作后，将EEPROMA2h区域227字节更改为0x00。3
HiiKAoiKAca
YD/T3071-2016
4.4重启功能
SFP/SFP+封装的PONONU模块应支持基于OAM/OMCI的软件重启功能，且应支持主设备对其进行重启的操作。模块接收到主设备写EEPROMA2h区域229字节为0x01的指令后，应触发PONMAC芯片重启：PONMAC芯片重启后，将EEPROMA2h区域229字节更改为0x00。4.5DyingGasp
SFP/SFP+封装的PONONU模块应支持发送DyingGasp消息。当PIN7引脚为低电平时，模块应立即向OLT发送DyingGasp消息，当PIN7引脚为高电平表示工作正常。4.6PON链路状态指示
SFP/SFP+封装的PONONU模块应支持通过PIN2引脚指示发送激光器故障，低电平指示工作正常：PIN8引脚指示接收光功率低，低电平表示工作正常。SFP/SFP+ONU模块还应支持向EEPROMA2h区域的228字节写入PON链路断开的原因。具体取值如下：0x01表示发现/激活失败（不属于0x02/0x03/0x04的认证失败，都用0x01表示）；0x02表示LOID不存在导致的认证失败；0x03表示LOID存在，password错误导致的认证失败Ox04表示LOID冲突导致的认证失败，即已有该LOID的模块或ONU认证成功；0x05表示接收光功率低于接收机灵敏度等情况所导致的光链路故障0x06表示模块发射机电源在OLT控制下关断：0x07表示模块自身检测到异常发光，并将发射机电源关断：0x08表示激光器发生某种故障：0xFF表示其他类型的故障。
模块应能关联所有的PON链路断开的原因，将最根本的原因写入EEPROMA2h区域的228字节中。4.7光模块异常发光关断
模块应支持在OLT的控制下，关闭发射机电源：建议模块内部支持异常发光检测电路和发射机电源关断功能。模块关闭发射机电源后，应按照4.6节要求，向EEPROMA2h区域228字节写入相应的消息。4.8同步功能要求
SFP/SFP+封装的PONONU模块可选支持频率同步输出，可选支持采用以下两种方式输出频率同步信号：
一一配置PIN9引脚输出1PPS脉冲信号。一将恢复出的时钟作为用户侧线路时钟，通过数据接口按照同步以太网的方式传递频率同步信号。SFP/SFP+封装的PONONU模块可选支持时间同步输出，可选支持两种方式输出时间同步信号：一一通过引脚输出1PPS+ToD信号，此时PIN9引脚软件配置为IPPS脉冲信号，PIN2引脚软件配置为ToD信号。
一通过数据接口传递IEEE1588-2008的PTP消息来实现时间同步，IEEE1588-2008支持边界时钟方式。5PON接口要求
5.1EPON接口要求
5.1.1EPON光接口要求
HiiKANiKAca
YD/T3071-2016
SFP封装的1G-EPONONU模块应采用1000BASE-PX20+或者更高功率预算等级的光模块，具体光接口指标应符合GB/T29229中的规定。SFP+封装的10G/10G-EPON系统的ONU模块应采用10GBASE-PR30或者更高功率预算等级，SFP+封装的10G/1G-EPON系统的ONU模块应采用10GBASE-PRX30或者更高功率预算等级，具体光接口指标应符合YD/T2274的规定5.1.2EPONPMA，PCS子层和RS子层要求SFP/SFP+封装1G-EPON和10G-EPONONU模块的PMA子层，PCS子层和RS子层的要求应符合YD/T1771-20126.1和6.2节的规定。
5.1.3MPCP要求
SFP/SFP+封装的EPONONU模块应支持单LLID，可选支持多LLID，应能上报其LLID的支持情况，具备多LLID能力的SFP封装的EPONONU模块应支持通过OLT的远程管理OAM消息灵活配置为采用单LLID或者多LLID。MPCP的具体要求应符合YD/T1771-20126.3节的规定。5.1.4OAM要求
SFP/SFP+封装的EPONONU模块应支持IEEE802.3-2008规定的OAM功能，并支持IEEE802.3-2008规定的管理对象（ManagedObjectClass）、属性（Attribute）和操作（Action），还应支持YD/T1771-2012第7章规定的扩展OAM发现过程、扩展的管理对象，属性和操作。SFP/SFP+封装的EPONONU模块应支持与搅动功能相关的密钥交换，更新和同步功能、与DBA功能相关的DBA参数读取和设置功能、VLAN功能、模块的软件下载功能、基于逻辑标识的认证、光链路测量和诊断、事件通告、与PON口相关的告警和性能统计等OAM消息。5.2GPON/XG-PON接口要求
5.2.1GPON/XG-PON光接口要求
SFP封装的GPONONU模块应采用ClassB+光模块或者ClassC+光模块，光接口的其余参数应符合YD/T1949.2的相关要求。SFP+封装的XG-PONONU模块的光接口参数应符合YD/T2402.2的相关要求。5.2.2TC层要求
SFP封装的GPONONU模块的TC层应符合YDT1949.3的规定，SFP+封装的XG-PONONU模块的TC层要求应符合YD/T2402.3的规定。5.2.3OMCI要求
SFP/SFP+封装的GPONONU模块应支持OMCI功能。具体的OMCIME应符合YD/T2793《接入网技术要求GPON/XG-PONONU管理和控制接口(OMCI）》的规定。SFP/SFP+封装的GPONONU模块应支持1:MPbridge-map-filtering的GEM连接方式，支持与VLAN功能、基于逻辑标识的认证功能，模块的软件下载功能、光链路测量和诊断、事件通告，与PON口相关的告警和性能统计要求等ME。6电接口特性
6.1引脚定义
6.1.1引脚顶视图
SFP/SFP+封装的PONONU模块除PIN2、PIN7和PIN9引脚外，其余引脚应符合YD/T1352、INF-8074i和SFF-8431的规定。具体分布图如图2所示。5
iiiKAoNiKAca
YD/T3071-2016
6.1.2引脚定义
顶部引脚
Tx Fault/ToD
Tx Disable
MOD-DEF(2)
MOD-DEF(1）
MOD-DEF(O)
Dying Gasp
VeeR/1PPS
底部引脚（从顶
部穿过板卡看）
SFP/SFP+封装的PONONU模块引脚顶视图图2
SFP/SFP+封装的PONONU模块的引脚定义见表1。表1SFP/SFP+封装的PONONU模块引脚定义引脚
TX Fault/ToD
TX Disable
MOD-DEF2
MOD-DEF1
MOD-DEFO
Dying Gasp
VeeR/IPPS
发射端地
链路故障/ToD指示
发射关断
模块定义2
模块定义1
模块在位标识
DyingGasp消息发送指示
接收信号丢失
接收端地/1PPS
接收端地
接收端地
接收端反向数据
接收端数据
接收端地
接收端电源
发射端电源
发射端地
发射端数据
发射端反向数据
发射端地
上电顺序
输入/输出
输入/输出
PIN2引脚默认为TxFault，集电极开路输出。引脚高电平表示激光器发送故障，引脚低电平（<0.8V）表示工作正常。主设备可以通过IC接口将该引脚软件配置为ToD时间信息。PIN7为DyingGasp引脚，指示是否发送DyingGasp消息，引脚低电平表示模块应发出DyingGasp消息，引脚高电平表示工作正常。6
TiiKAoNiKAca
YD/T3071-2016
PIN9引脚默认输出高阻，兼容PIN接地场景，主设备可以通过IC接口将该引脚软件配置为1PPS秒脉冲信号，采用上升沿作为准时沿。1PPS和ToD引脚的接口应符合YD/T2375的要求，其余管脚定义符合YD/T1352的规定。6.2EEPROM数据信息
SFP/SFP+封装的PONONU模块包括两块256字节的EEPROM，地址分别为1010000X（A0h）和1010001X（A2h），如图3所示，可以通过IC接口读或者写相关信息。EEPROM地址为A0h的256字节存储相关的产品信息和厂商信息，应符合INF-8074i和SFF-8431的要求，见表2。EEPROM地址为A2h的256字节存储光模块的实时监控信息，应符合SFF-8472和本标准规定的扩展功能的要求，见表3。2wire address1010000x(A0h)
Serial ID Defined by
SFP MSA (96bytes)
Vendor Specific
(32bytes)
Reserved
(128bytes)
数据地址
字节数
Identifier
Ext.Identifier
Connector
Transceiver
Encoding
BR,Nominal
Rate Identifier
Length(SMF.km)
Length (SMF)
Length (50um)
Length (62.5um)
Length (cable)
Length (OM3)
Vendor name
Transceiver
Vendor oUI
VendorPN
2wire address1010000x(A2h)
Alarm and Warning
Thresholds (56 bytes)
Cal Constants
(40 bytes)
Real Time Diagnostic
Interface (24bytes)
Vendor Specific
(8bytes)
User Writable EEPROM
(120bytes）
Vendor Specific
(8 bytes)
EEPROM的数据信息
EEPROM地址为AOh的数据信息
基本标识域
收发器类型指示
收发器类型的扩展指示
连接器类型指示
光/电兼容性指示
高速串行编码算法指示
标称的信号速率，单位是100MBd速率选择功能的类型指示
信号在单模光纤上的传输长度，单位是km信号在单模光纤上的传输长度，单位是100m信号在50umOM2光纤上的传输长度，单位是10m信号在62.5umOM1光纤上的传输长度，单位是10m信号在铜线或同轴线上的传输长度，单位是m信号在50umOM3光纤上的传输长度，单位是10mSFP厂商名称（ASCII）
光/电兼容性指示
IEEE分配的公司标识
SFP厂商的产品型号
YD/T3071-2016
数据地址
96~127
128~255
数据地址
96~105
106~109
112~113
114~115
116~117
118~119
120~127
128~187
字节数
字节数
Vendor rev
Wavelength
Unallocated
CCBASE
Options
BR,max
BR,min
VendorSN
Date code
表2（续）
基本标识域
厂商产品型号的版本
激光器波长
基本标识域（地址0～62）的校验码扩展标识域
指示收发器在执行哪个可选的操作比特速率上限，单位是%
比特速率下限，单位是%
厂商提供的序列号
产品生产日期
DiagnosticMonitoring Type
Enhanced Options
SFF-8472 Compliance
CC_EXT
指示收发器在执行哪种类型诊断监控方法指示收发器在执行哪种可选的增强操作指示收发器支持哪个版本的SFF-8472扩展标识域（地址64～94）的校验码厂商自定义标识域
Vendor Specific
Reserved
A/W Thresholds
Unallocated
Ext Cal Constants
Unallocated
CC_DMI
Diagnostics
Unallocated
Status/Control
Reserved
AlarmFlags
Unallocated
Warning Flags
Ext Status/Control
Vendor Specific
UserEEPROM
OperatorID
厂商自定义EEPROM
为SFF-8079保留
EEPROM地址为A2h的数据信息
诊断和控制/状态域
告警和警示门限
外部校准的诊断校准常数
基本诊断域（地址0~94）的校验码诊断监控数据（内部或外部校准）可选的状态/控制位
为SFF-8079预留
告警标志状态位
警示标志状态位
扩展的模块控制/状态位
般用途域
厂商自定义存储器地址
用户可写的非易失存储器
运营商扩展域
运营商标识符，只读属性
数据地址字节数
191~226
Moduletype
Module capabilities
逻辑标识信息
Default configuration
Link failure
Indication
表3（续）
诊断和控制/状态域
指示模块的类型，只读属性。
Ox01表示1G-EPONSFPONU模块：
0x02表示GPONSFPONU模块：
Ox03表示10G-EPON非对称SFPONU模块：Ox04表示10G-EPON对称SFPONU模块：0x05表示XG-PONSFPONU模块
其他值预留
指示模块的能力，用Bitmap来表示，只读属性。YD/T3071-2016
Bito表示模块是否支持长发光检测，并关断发射机电源功能取值为：
--1表示支持
--0表示不支持。
Bitl和Bit2表示模块支持频率同步输出的能力，取值为-00表示不支持频率同步输出：
--01表示支持通过数据通道的同步以太网频率同步输出：--10表示支持通过引脚的1PPS秒脉冲的频率同步输出：-11表示同时支持01和10标识的两种频率同步输出方式。Bit3和Bit4表示模块支持时间同步输出的能力，取值为：-00表示不支持时间同步输出：
--01表示支持通过数据通道的IEEE1588-2008的时间同步：-10表示支持通过引脚的1PPS+ToD的时间同步：--11表示同时支持01和10标识的两种时间同步输出方式。其余比特保留
用于配置逻辑标识信息（逻辑标识信息的类型由A2h地址的232字节指示）可读写属性。
实际的逻辑标识信息前面填ASCII码的“NUL（十六进制数为OxOO）以补足36字节。
当A2h地址的232字节取值为“0x01”时，该数据地址中191~214字节表示LOID，215~226字节表示PassWord：实际信息前面填ASCI码的“NUL”（十六进制数为0x00）以补足24字节/12字节配置模块是否进行恢复出厂设置操作，可读写属性。0x01表示模块要进行恢复出厂设置操作，0x00表示模块工作正常，其他值预留指示PON链路断开的原因，只读属性。0x01表示发现/激活失败（不属于0x02/0x03/0x04的认证失败，都用0x01表示）：0x02表示LOID不存在导致的认证失败；Ox03表示LOID存在，password错误导致的认证失败：Ox04表示LOID冲突导致的认证失败，即已有该LOID的模块或ONU认证成功：0x05表示接收光功率低于接收机灵敏度等情况所导致的光链路故障；0x06表示模块发射机电源在OLT控制下关断：0x07表示模块自身检测到异常发光，并将发射机电源关断0x08表示激光器发生某种故障：OxFF表示其他类型的故障。
其他值保留
