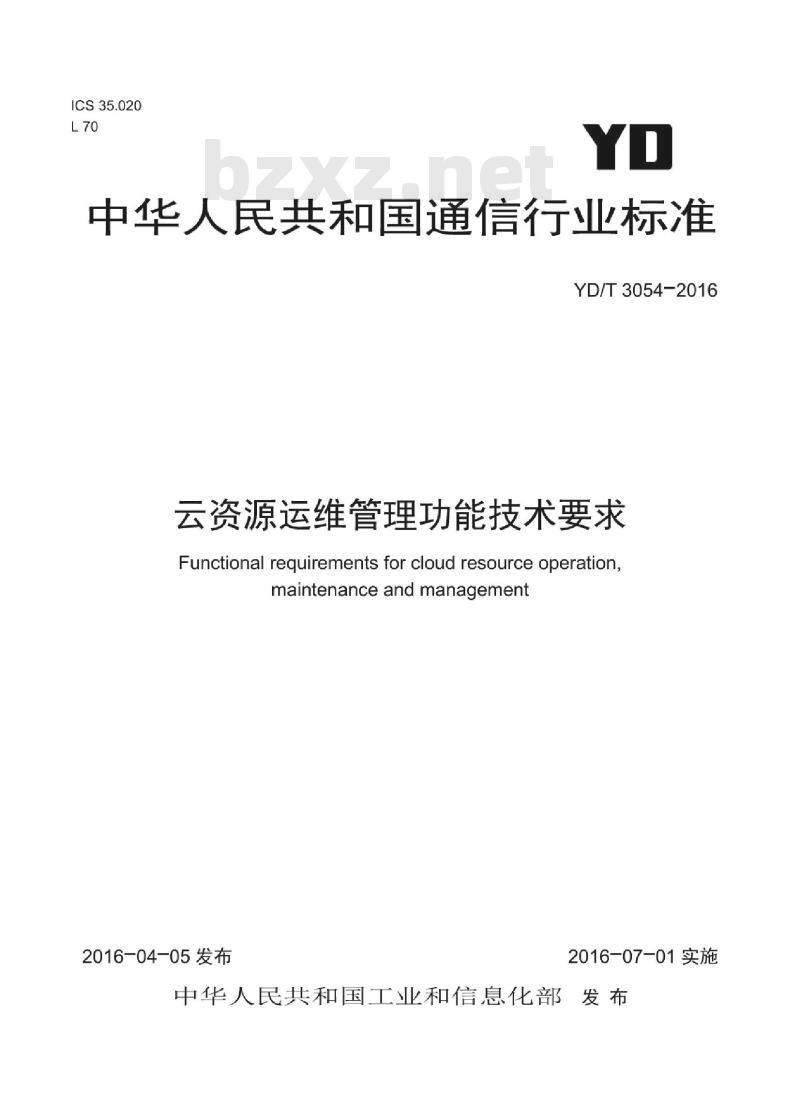

ICS35.020
中华人民共和国通信行业标准
YD/T3054-2016
云资源运维管理功能技术要求
Functional requirements for cloud resource operation,maintenanceandmanagement
2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

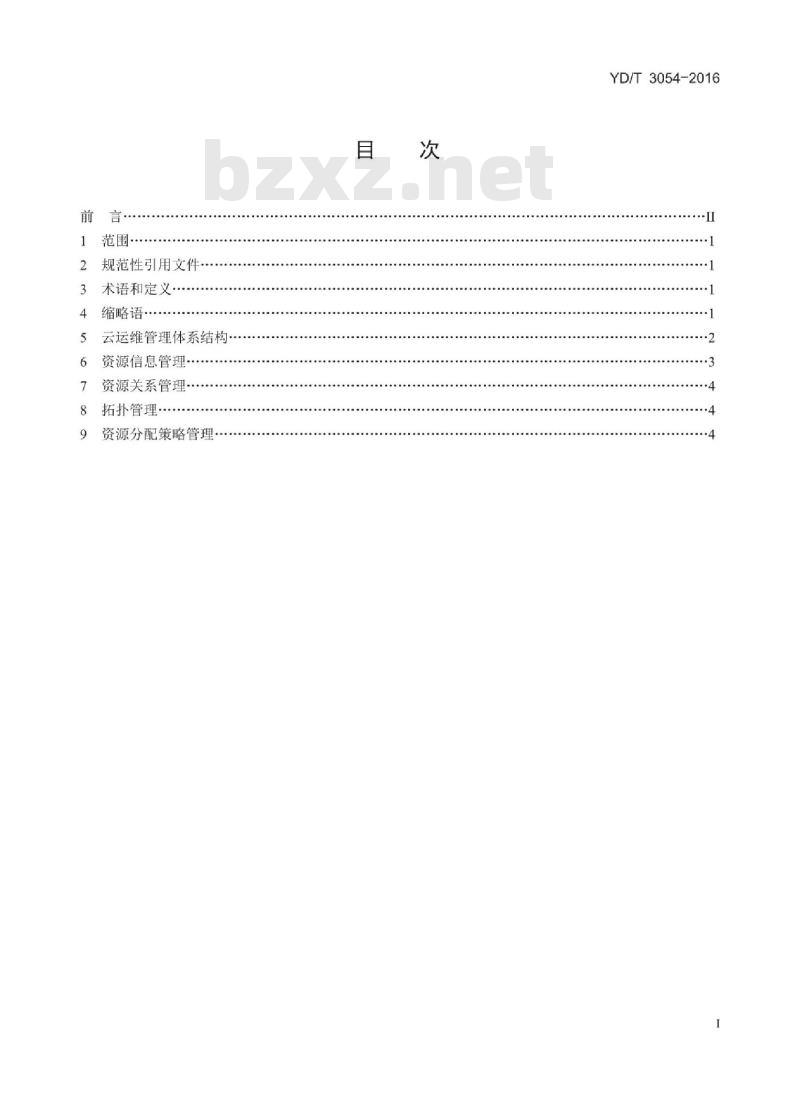

规范性引用文件
术语和定义
缩略语，
云运维管理体系结构
资源信息管理
资源关系管理·
拓扑管理+
资源分配策略管理
YD/T3054-2016
YD/T3054-2016

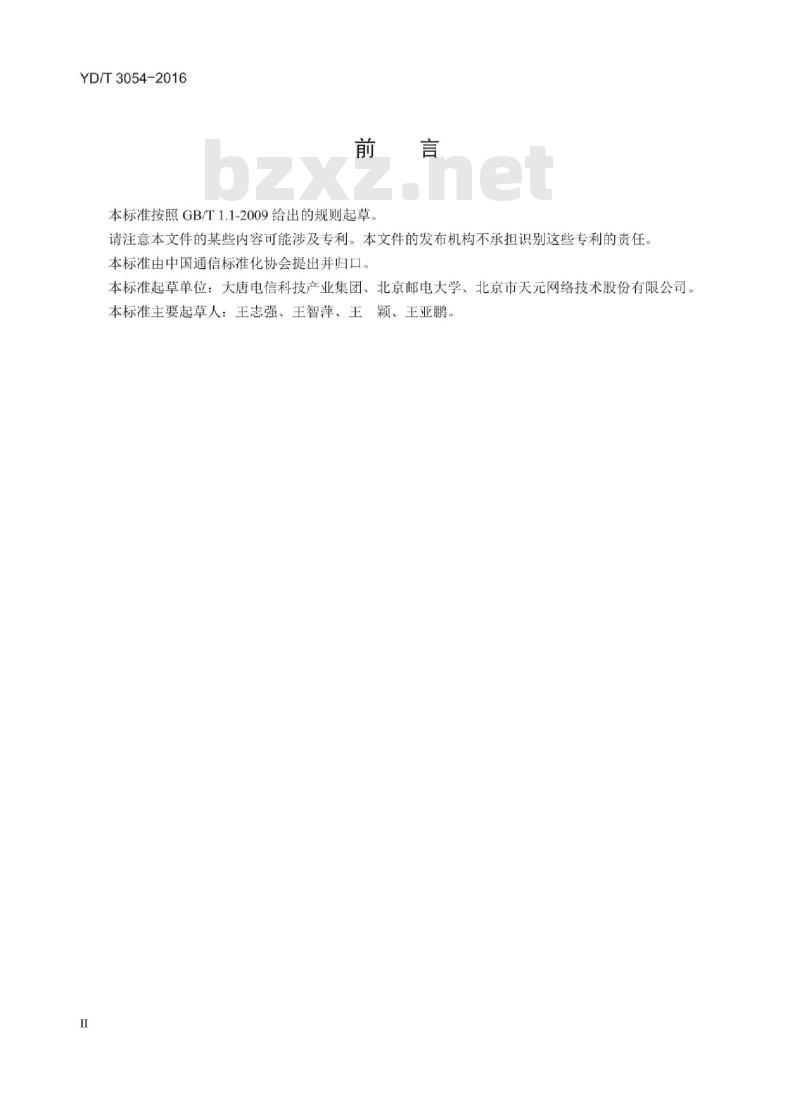

本标准按照GB/T1.1-2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：大唐电信科技产业集团、北京邮电大学、北京市天元网络技术股份有限公司。本标准主要起草人：王志强、王智萍、王颖、王亚鹏I
HiiKAoiKAca

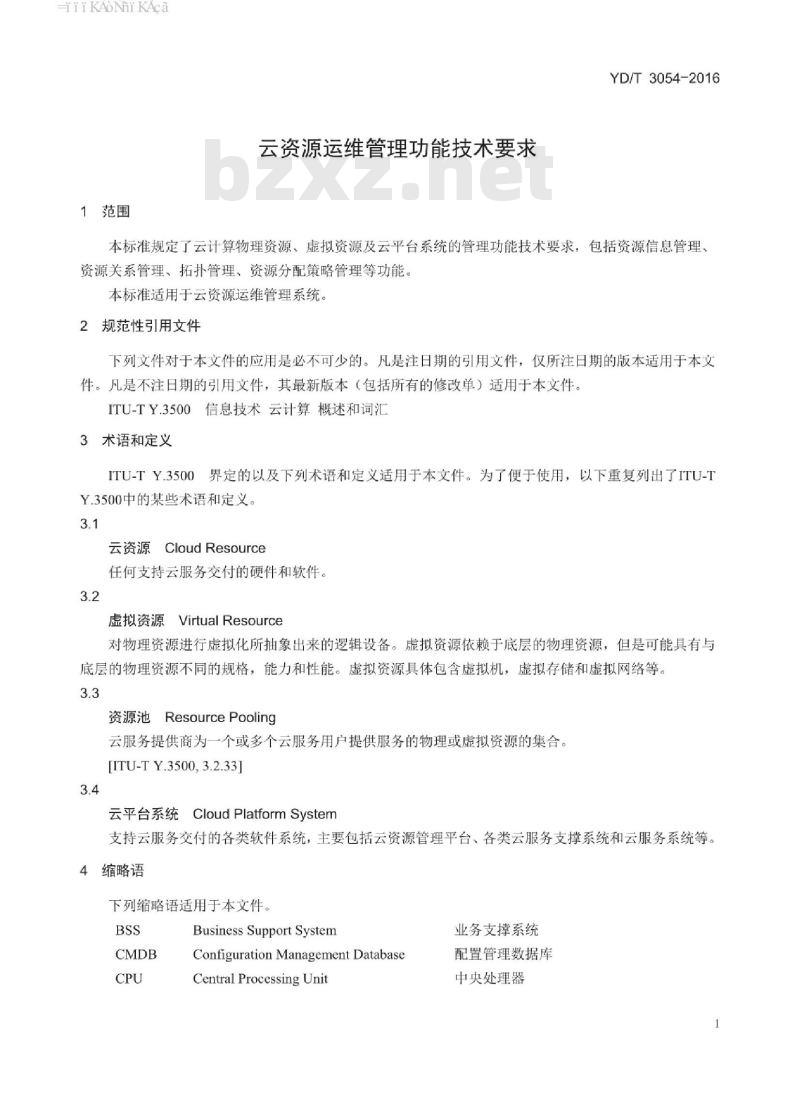

1范围
云资源运维管理功能技术要求
YD/T3054-2016
本标准规定了云计算物理资源、虚拟资源及云平台系统的管理功能技术要求，包括资源信息管理资源关系管理、拓扑管理、资源分配策略管理等功能。本标准适用于云资源运维管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ITU-TY.3500信息技术云计算概述和词汇3术语和定义
ITU-TY.3500界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了ITU-TY.3500中的某些术语和定义。
云资源CloudResource
任何支持云服务交付的硬件和软件。3.2
虚拟资源VirtualResource
对物理资源进行虚拟化所抽象出来的逻辑设备。虚拟资源依赖于底层的物理资源，但是可能具有与底层的物理资源不同的规格，能力和性能。虚拟资源具体包含虚拟机，虚拟存储和虚拟网络等。3.3
资源池ResourcePooling
云服务提供商为一个或多个云服务用户提供服务的物理或虚拟资源的集合。[ITU-T Y.3500,3.2.33]
云平台系统CloudPlatformSystem支持云服务交付的各类软件系统，主要包括云资源管理平台、各类云服务支撑系统和云服务系统等。4缩略语
下列缩略语适用于本文件。
Business SupportSystem
Configuration ManagementDatabaseCentral ProcessingUnit
业务支撑系统
配置管理数据库
中央处理器
HiiKAoiKAca
YD/T3054-2016
Internet Protocol
Media Access Control
Operation Support System
RedundantArrays of InexpensiveDisksService Level Agreement

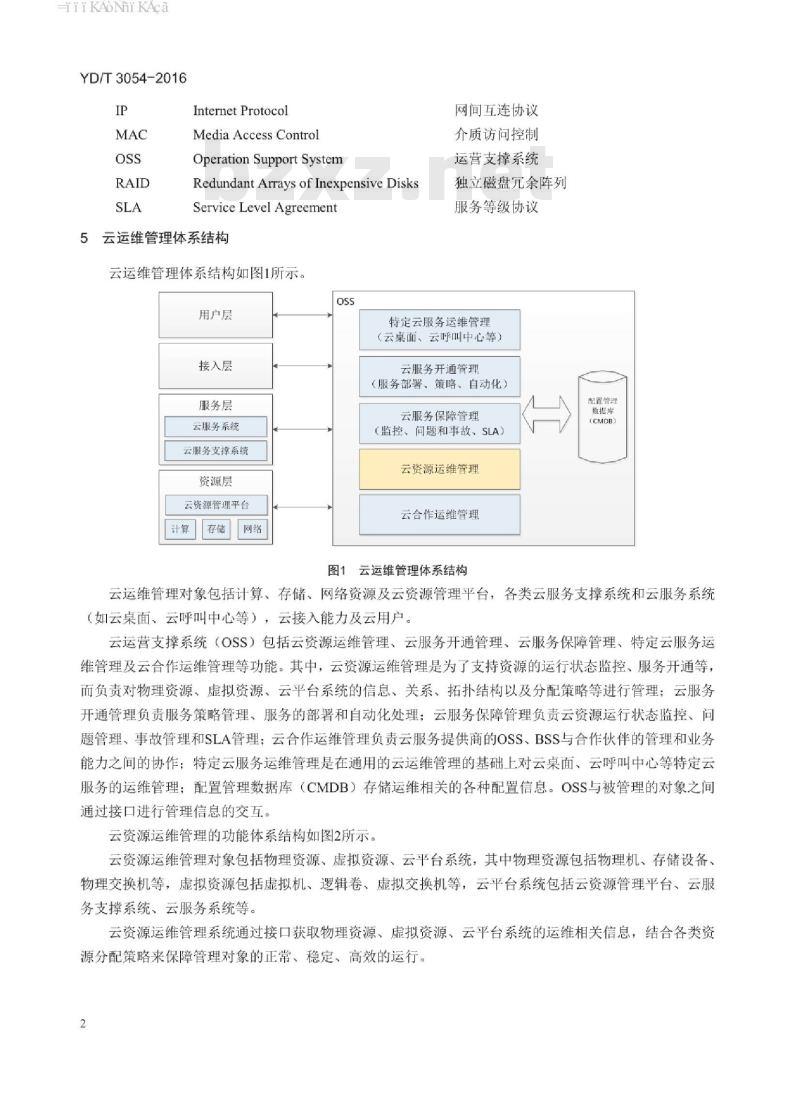

5云运维管理体系结构
云运维管理体系结构如图1所示
用户层
接入层
服务层
云服务系统
云服务支撑系统
资源层
云资源管理平台
存储网络
网间互连协议
介质访问控制
运营支撑系统
独立磁盘穴余阵列
服务等级协议
特定云服务运维管理
（云桌面、云呼叫中心等）
云服务开通管理
（服务部署、策略、自动化）
云服务保障管理
（监控、问题和事故、SLA）
云资源运维管理
云合作运维管理
图1云运维管理体系结构
（CMDB
云运维管理对象包括计算、存储、网络资源及云资源管理平台，各类云服务支撑系统和云服务系统（如云桌面、云呼叫中心等），云接入能力及云用户。云运营支撑系统（OSS）包括云资源运维管理、云服务开通管理，云服务保障管理、特定云服务运维管理及云合作运维管理等功能。其中，云资源运维管理是为了支持资源的运行状态监控、服务开通等，而负责对物理资源、虚拟资源、云平台系统的信息，关系，拓扑结构以及分配策略等进行管理：云服务开通管理负责服务策略管理、服务的部署和自动化处理：云服务保障管理负责云资源运行状态监控、问题管理，事故管理和SLA管理：云合作运维管理负责云服务提供商的OSS，BSS与合作伙伴的管理和业务能力之间的协作；特定云服务运维管理是在通用的云运维管理的基础上对云桌面、云呼叫中心等特定云服务的运维管理：配置管理数据库（CMDB）存储运维相关的各种配置信息。OSS与被管理的对象之间通过接口进行管理信息的交互。云资源运维管理的功能体系结构如图2所示。云资源运维管理对象包括物理资源，虚拟资源、云平台系统，其中物理资源包括物理机、存储设备、物理交换机等，虚拟资源包括虚拟机、逻辑卷、虚拟交换机等，云平台系统包括云资源管理平台、云服务支撑系统、云服务系统等。
云资源运维管理系统通过接口获取物理资源、虚拟资源、云平台系统的运维相关信息，结合各类资源分配策略来保障管理对象的正常、，稳定，高效的运行。iikAoNiKAca
6资源信息管理
云资源运维管理功能
资源信息管理
拓扑管理
云资源运维管理对象
物理资源
资源关系管理www.bzxz.net
资源分配策略管理
虚拟资源
云平台系统
图2云资源运维管理功能体系结构物理资源与虚拟资源信息管理
物理资源与虚拟资源信息管理的主要功能包括：支持各类物理资源与虚拟资源信息的自动发现和更新：支持各类物理资源与虚拟资源信息模版的定制：支持各类物理资源与虚拟资源信息的批量导入：支持根据过滤条件对各类物理资源与虚拟资源进行过滤查看：支持各类物理资源与虚拟资源的分布情况分析以及资源的历史对比分析。YD/T3054-2016
物理资源与虚拟资源信息管理的数据要素包括物理机信息、存储设备信息、物理交换机信息、虚拟机信息、逻辑卷信息、虚拟交换机信息等，详细如下：物理机信息主要内容包括：物理机标识、生产厂商、型号、操作系统、CPU型号、CPU容量、内存容量、本地存储容量、共享存储容量、网卡数量、IP地址等；存储设备信息主要内容包括：存储设备标识、生产厂商、型号、裸磁盘容量、RAID类型、RAID之后总容量、IP地址等；
物理交换机信息主要内容包括：物理交换机标识、生产厂商、型号、端口数量、传输速率、MAC地址、IP地址等：
虚拟机信息主要内容包括：虚拟机标识、虚拟机名称、虚拟机用途、操作系统、虚拟化软件、内存大小、内存预留大小、CPU最小数量、CPU最大数量、存储总量、网卡数量、IP地址等：逻辑卷信息主要内容包括：逻辑卷标识，逻辑卷名称，空间大小、读写状态等：一虚拟交换机信息主要内容包括：虚拟交换机标识、虚拟交换机名称、虚拟化软件、通信端口类型等。
6.2资源池信息管理
资源池信息管理的主要功能包括：支持自定义资源池划分策略：
一支持对资源池内的物理资源和虚拟资源进行出池、入池和隔离管理：支持通过资源池查看包含的物理资源和虚拟资源信息；3
TiiKAoNiKAca
YD/T3054-2016
一支持查看资源池的整体资源情况。资源池信息管理的数据要素包资源池基本信息、资源池资源情况信息等，详细如下：资源池基本信息主要内容包括：唯一标示、资源池名称、用途、创建时间、创建者等：一一资源池资源情况信息主要内容包括：物理机数量、虚拟机数量、CPU总容量、内存总容量、存储总容量等。
6.3云平台系统信息管理
云平台系统信息管理的主要功能是支持云平台系统信息模版的定制，并按照模版进行云平台系统信息的人工录入和批量导入。
云平台系统信息管理的数据要素包括：系统标识、系统名称、系统类型、系统版本、系统状态、用途、创建时间、创建者等。
7资源关系管理
资源关系管理的主要功能是管理虚拟资源与物理资源之间的映射关系，以及云平台系统与运行所需资源之间的关系，支持相关关系的自动发现和更新。8拓扑管理
拓扑管理的主要功能包括：
一一支持对各类物理资源、虚拟资源网络连接关系的自动发现和更新：一一支持手工创建、修改、删除拓扑节点：一一支持通过指定查询条件、单个节点选择、区域选择等方式选择拓扑节点。9资源分配策略管理
9.1资源分配策略制定
资源分配策略制定的主要功能包括：一一制定负载平衡策略，支持通过虚拟机迁移调整每个物理机的计算量，使得各个物理机的负载平衡：
一制定高可用策略，支持资源出现故障时，能够自动的在备用物理资源上恢复，包括服务器的高可用调度和网络的高可用调度：制定节能策略，支持将分散在不同物理上的虚拟机通过迁移进行聚集，从而关停或休眠迁空的物理机以实现降低能耗：
一制定分布式资源调度策略，支持配置哪些虚拟机应放在相同物理机上，哪些虚拟机不能放在相同的物理机上。
9.2资源分配策略下发
资源分配策略下发的主要功能是向云资源管理平台下发资源分配策略9.3资源分配策略查询
资源分配策略查询的主要功能是查询资源分配策略信息，以及策略执行情况。
