【GB国家标准】 建筑木框架幕墙组件

ICS91.060.10

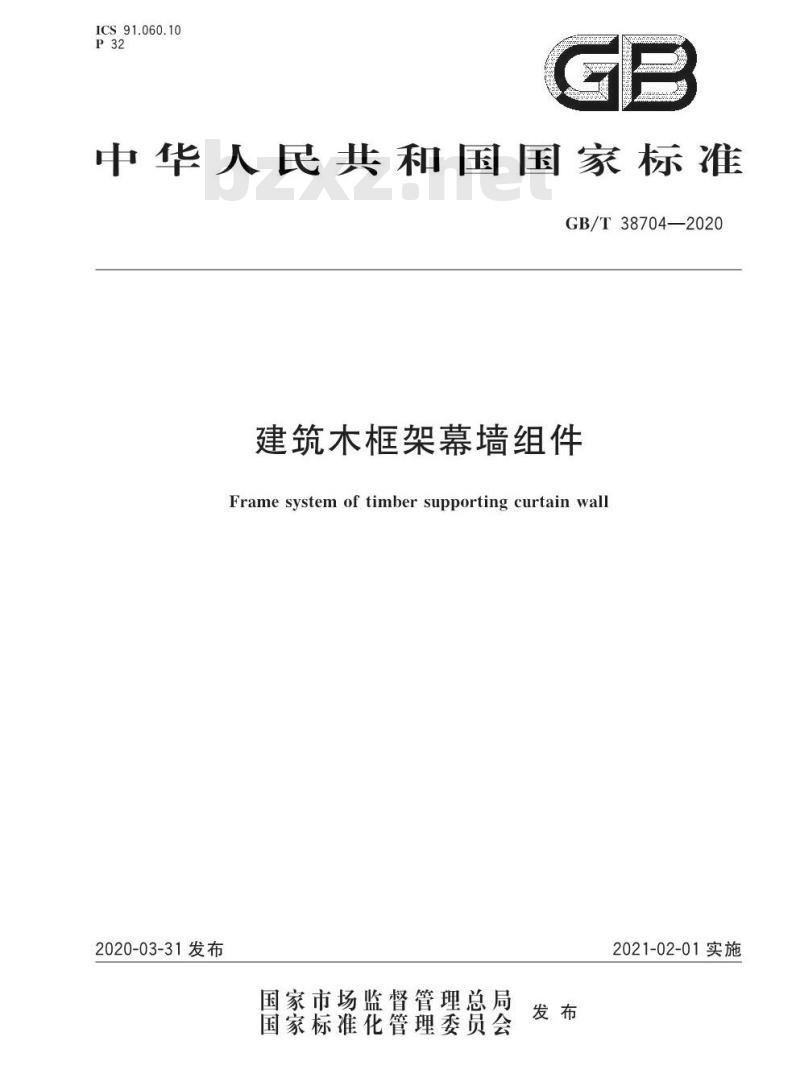

中华人民共和国国家标准
GB/T38704—2020
建筑木框架幕墙组件
Frame system of timber supporting curtain wall2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

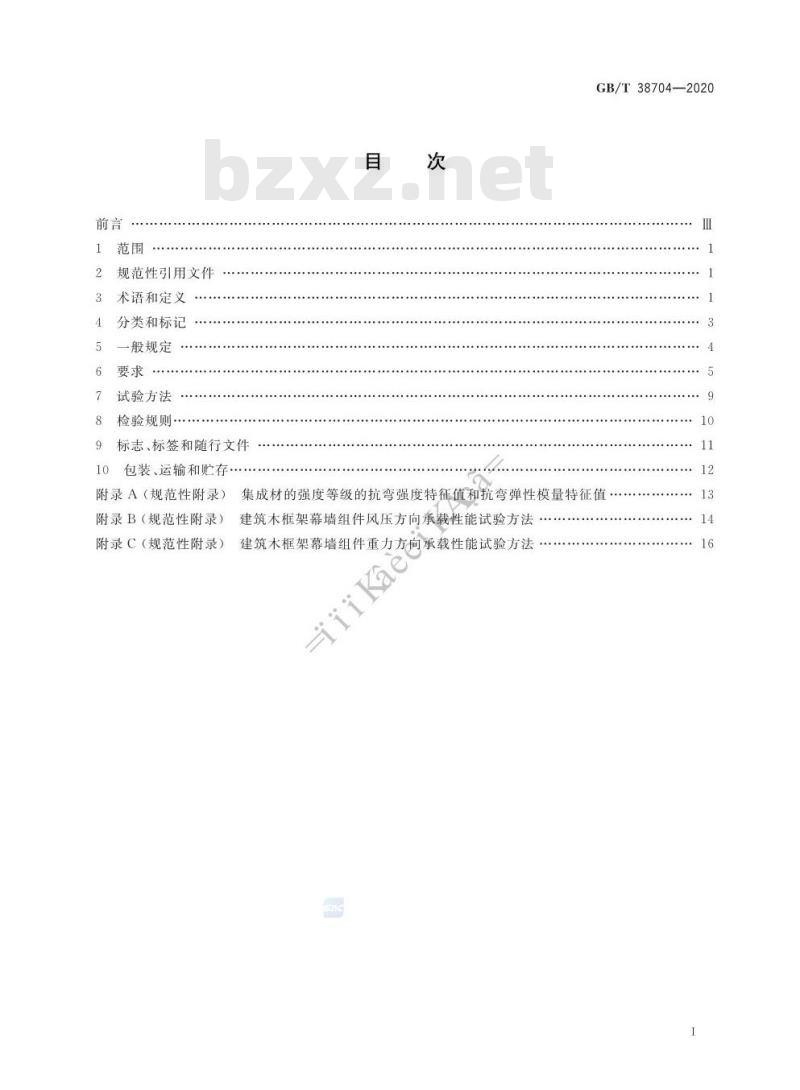

规范性引用文件
术语和定义
分类和标记
一般规定
试验方法
检验规则·
标志、标签和随行文件
包装、运输和贮存
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
GB/T38704—2020
集成材的强度等级的抗弯强度特征值和抗弯弹性模量特征值建筑木框架幕墙组件风压方向承载性能试验方法建筑木框架幕墙组件重力方向承载性能试验方法…FiiKaea

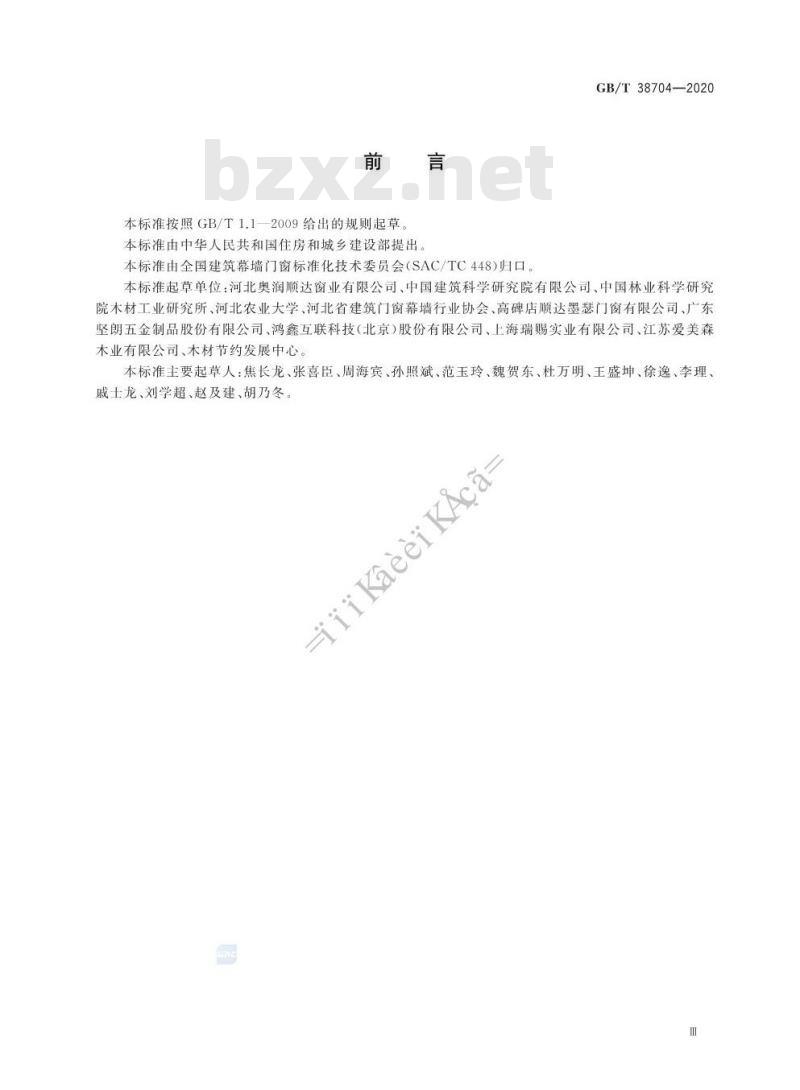

本标准按照GB/T1.1-2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。GB/T38704—2020
本标准起草单位：河北奥润顺达窗业有限公司、中国建筑科学研究院有限公司、中国林业科学研究院木材工业研究所、河北农业大学、河北省建筑门窗幕墙行业协会、高碑店顺达墨瑟门窗有限公司、广东坚朗五金制品股份有限公司、鸿鑫互联科技（北京）股份有限公司、上海瑞赐实业有限公司、江苏爱美森木业有限公司、木材节约发展中心。本标准主要起草人：焦长龙、张喜臣、周海宾、孙照斌、范玉玲、魏贺东、杜万明、王盛坤、徐逸、李理、戚士龙、刘学超、赵及建、胡乃冬HiiKaeerKAca

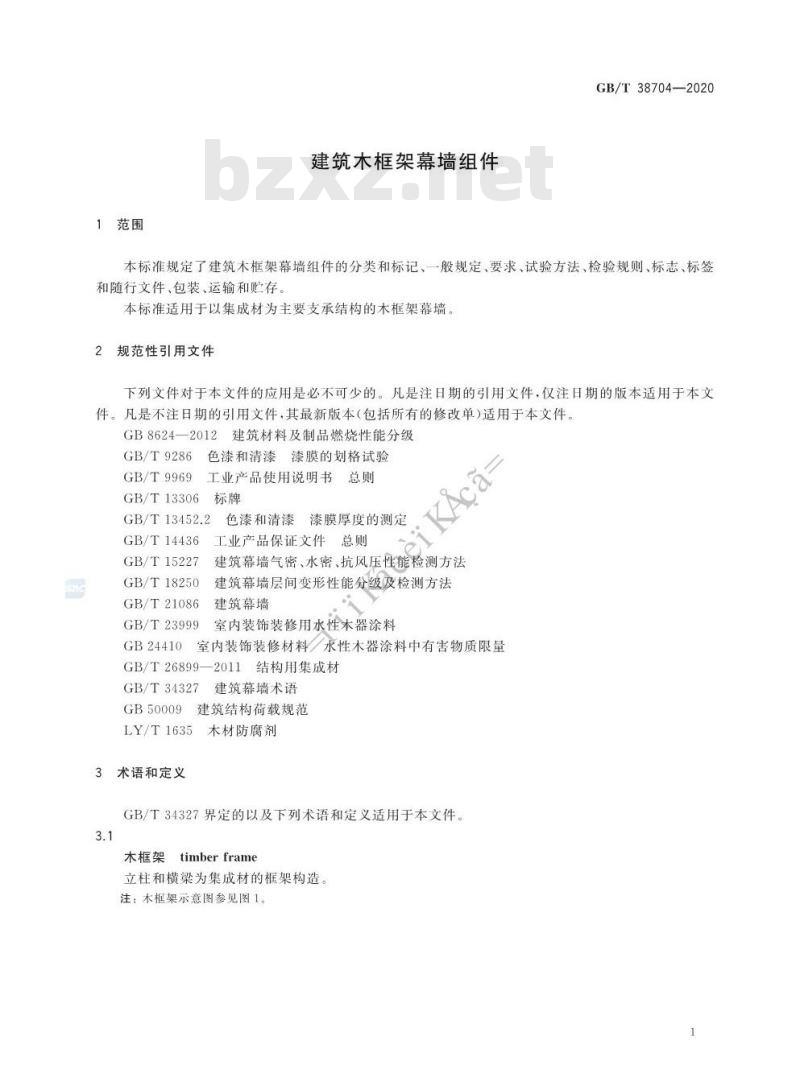

1范围
建筑木框架幕墙组件
GB/T38704—2020
本标准规定了建筑木框架幕墙组件的分类和标记、一般规定、要求、试验方法、检验规则、标志、标签和随行文件、包装、运输和贮存。本标准适用于以集成材为主要支承结构的木框架幕墙。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB 8624—2012
GB/T9286
GB/T9969
GB/T13306
建筑材料及制品燃烧性能分级
色漆和清漆漆膜的划格试验
工业产品使用说明书总则
GB/T13452.2
GB/T14436
GB/T15227
GB/T18250
GB/T21086
GB/T23999
GB24410
漆膜厚度的测定
色漆和清漆
工业产品保证文件总则
建筑幕墙气密、水密、抗风压性能检测方法建筑幕墙层间变形性能分级及检测方法建筑幕墙
室内装饰装修用水性木器涂料
室内装饰装修材料/水性木器涂料中有害物质限量GB/T26899—2011结构用集成材
GB/T34327
GB50009
LY/T1635
术语和定义
建筑幕墙术语
建筑结构荷载规范
木材防腐剂
GB/T34327界定的以及下列术语和定义适用于本文件。3.1
timberframe
木框架
立柱和横梁为集成材的框架构造。注：木框架示意图参见图1。
GB/T38704—2020
说明：
一立柱：
一横梁：
—边框，
下（底）框。

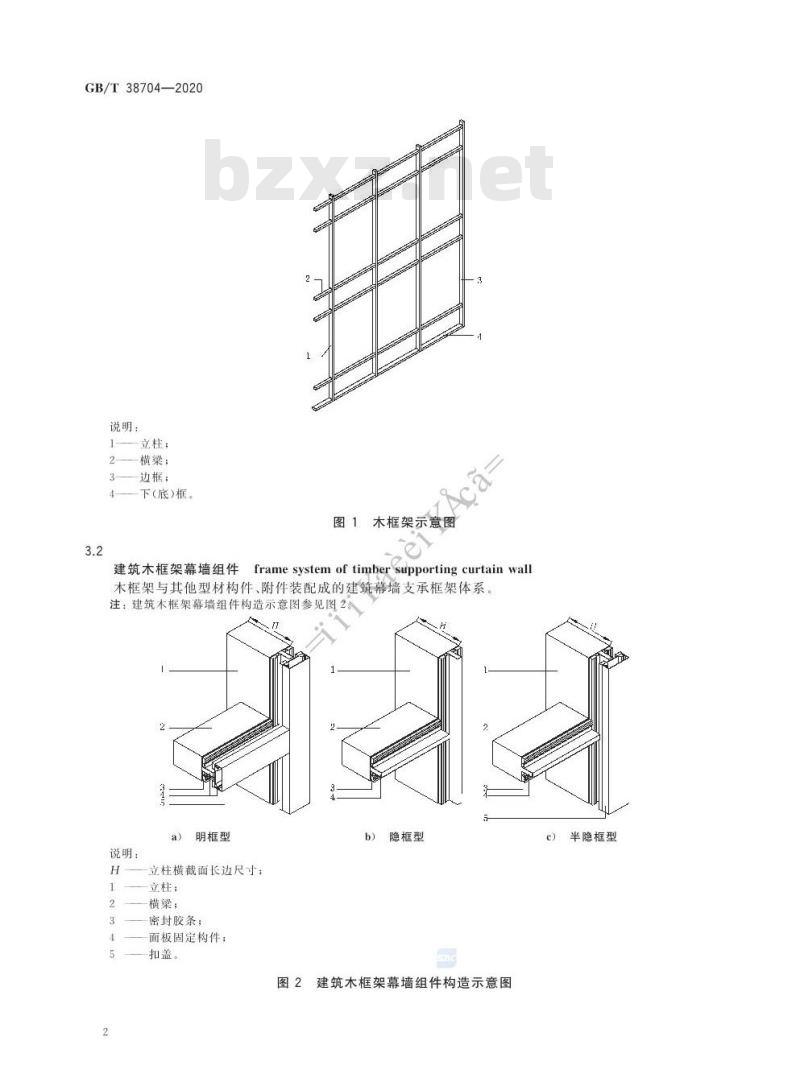

图1木框架示意图
建筑木框架幕墙组件framesystemoftimbersupportingcurtainwall木框架与其他型材构件、附件装配成的建筑幕墙支承框架体系。注：建筑木框架幕墙组件构造示意图参见图2。a）明框型
说明：
立柱横截面长边尺寸：
立柱；
横粱；
密封胶条；
面板固定构件；
扣盖。
b）隐框型
图2建筑木框架幕墙组件构造示意图c）：半隐框型
componentforfixingpanel
面板固定构件
与木框架可靠连接，起到固定或支承面板作用的型材构件。注：面板固定构件参见图2。
模拟面板
assistant test panel
用于模拟建筑幕墙面板，具有一定强度和刚度的板承载性能
load-resistant performance
木框架幕墙组件承受荷载的能力。集成材
gluedlaminatedtimber
GB/T38704—2020
将纤维方向基本平行的板材、小方材等在长度、宽度和厚度方向上集成胶合而成的材料。[LY/T1787—2016.定义3.1]
4分类和标记
4.1分类
装配方式
木框架幕墙组件按主要装配方式分类，可分为两类，iiKaee
构件式，代号GJ；
单元式，代号DY。
显露程度
木框架幕墙组件按框架显露程度分类，可分为三类；明框型，代号MK；
隐框型，代号YK；免费标准bzxz.net
半隐框型，代号BY。
4.1.3规格
建筑木框架幕墙组件的规格以木框架立柱横截面中长边的尺寸表示。4.1.4主参数
建筑木框架幕墙组件以木框架所承受的风压方向承载性能表示。2标记
建筑木框架幕墙组件由产品名称（MKJZJ）、本标准编号、装配方式代号、显露程度代号、规格及主参数组成。
GB/T38704—2020
示例1：
MKJZJ-GB/T38704----
主参数
-规格
显露程度代号
装配方式代号
本标准编号
产品代号
建筑木框架幕墙组件，单元式一明框，立柱横截面中较长边的尺寸为150mm，风压方向承载性能3.0kPa标记为：MKJZJ-GB/T38704-DY-MK-150-3.0。示例2：
建筑木框架幕墙组件，构件式一隐框，立柱横截面中较长边的尺寸为180mm，风压方向承载性能3.5kPa。标记为：MKJZJ-GB/T38704-GJ-YK-180-3.5。5一般规定
5.1集成材
5.1.1集成材含水率应控制在6%～13%，且比使用地区的术材年平衡含水率低1%～3%。5.1.2集成材材面质量等级及要求应符合GB/T268992011中等级1的规定；可视面拼条长度除端头外应大于250mm，宽度方向无拼接，厚度方向相邻层的拼接缝应错开，指接缝隙处无明显缺陷。5.1.3集成材的强度等级不应低于GB/T268992011中规定的TCr21或TCyb18，具体强度等级、抗弯强度特征值和抗弯弹性模量特征值应符合附录A的规定5.1.4甲醛释放量不应低于GB/T26899一2011中4.5.4甲醛释放量F等级的要求。5.1.5集成材经防火处理后，燃烧性能不应低于GB8624一2012中规定的B1级；耐火极限不应低于0.75h。
5.2涂料
5.2.1水性涂料应具备耐冲击、耐划伤、耐污染等性能，应符合GB/T23999中相关规定5.2.2水性涂料中游离甲醛的含量应符合GB24410的相关规定。5.2.3在容易擎生白蚁的地区应使用防虫剂，防虫剂应符合LY/T1635的相关规定。5.2.4涂料应符合GB/T23999规定，耐黄变性△E≤3.0（紫外灯光照射不应小于168h）。5.3连接
5.3.1横梁立柱的连接构造宜设计为隐藏式，且靠近室外一侧。连接件的长度应与立柱和横梁截面规格相适应。
5.3.2明框型建筑木框架幕墙组件应通长设置面板固定构件，隐框型建筑木框架幕墙组件应根据设计使用要求合理设置。
5.3.3扣盖应与面板固定构件牢固可靠连接，且应具有可更换性。5.4其他
铝合金型材、密封材料、连接件应符合GB/T21086的规定。4
6要求
外观质量
6.1.1表面质量
横梁、立柱表面应平整光洁、纹理相近铝合金型材构件表面不应有铝屑、毛刺、油污或其他污迹。GB/T38704—2020
横梁、立柱表面涂层漆膜附着力应达到1级（划格间距为2mm），漆膜的湿膜厚度宜为200uμm6.1.1.3
~300μm，干膜厚度宜为80μm~120μm。6.1.2表面损伤
木框架幕墙组件单个分格表面擦伤、划伤应符合表1规定。局部擦伤和划伤应采用相应的方法修补，修补后应与原漆膜的颜色和光泽基本一致表1木框架幕墙组件单个分格表面损伤要求项目
擦伤、划伤深度
擦伤总面积/mm
划伤总长度/mm
擦伤和划伤处数
制作工艺质量
横梁、立柱
质量要求
铝合金型材构件
不大于表面处理膜层厚度
不大于处理膜层厚度的2倍
≤150
木框架幕墙组件竖向和横向构件的尺寸允许偏差，应符合表2的规定。表2
构件/项目
竖向构件长度/mm
横向构件长度/mm
截面尺寸/mm
端头斜度
槽口尺寸/mm
组装质量
竖向和横向构件的尺寸充许偏差材料
木立柱
铝合金构件≤2000
铝合金构件>2000
木横梁
铝合金构件≤1500
铝合金构件>1500
木横梁、木立柱
木横梁端头、木立柱
允许偏差
木框架幕墙组件竖向和横向构件的组装允许偏差，应符合表3的规定。检测方法
钢直尺
钢直尺
检测方法
钢卷尺
钢卷尺
钢卷尺
钢卷尺
钢卷尺
钢卷尺
量角器
GB/T38704—2020
相邻两竖向构件间距尺寸（固定端头）相邻两横向构件间距尺寸
分格对角线差
竖向构件垂直度
相邻两横向构件的水平高差
横向构件水平度
竖向构件直线度
连接构造
横梁与立柱连接要求
竖向和横向构件的组装充许偏差尺寸范围
间距≤2000
间距>2000
对角线长≤2000
对角线长>2000
高度≤30m
高度≤60m
高度≤90m
高度≤150m
高度>150m
构件长≤2000
构件长>2000
充许值
单位为毫米
检测方法
钢卷尺
钢卷尺
钢卷尺
经纬仪或铅锤仪
钢板尺或水平仪
水平仪或水平尺
横梁与立柱应采用连接件连接（如图3所示），连接件与立柱和横梁的固定点数量均不应少于2个说明：
1——立柱；
一横梁；
连接件。
3横梁立柱连接示意图
6.4.2面板固定构件与木框架连接要求GB/T38704—2020
面板固定构件间及其与木框架连接的螺钉直径不应小于4.5mm，固定螺钉距端头距离a不应大于50mm，螺钉间距b不应大于250mm（如图4所示），且每边螺钉数量不应少于3个。2
说明：
端头距离；
中间距离。
seeiKAe
b)压板连接示意图
a）面板固定构件连接示意图
图4面板固定构件与木框架连接示意图6.4.3立柱跨层连接要求
立柱应采用受压设计跨层连接构造（如图5所示），上部立柱应安置于托板上部；下部立柱上端6.4.3.1
距托板距离a不应小于10mm。
上部立柱安装孔数量不应少于2个，下部立柱安装孔数量不应少于1个；孔直径d不应小6.4.3.2
于15mm。
6.4.3.3孔中心距边缘尺寸6不应小于孔直径的2倍，孔中心间距c不应小于孔直径的3倍。GB/T38704—2020
说明：
一立柱：
托板；
—螺栓：
一连接件；
6.5性能
6.5.1承载性能
下部立柱上端距托板距离；
孔中心距边缘尺寸
孔中心间距：
孔直径。
立柱跨层连接构造示意
6.5.1.1木框架幕墙组件风压方向承载性能指标应根据装配模拟面板后所受的风荷载标准值W确定。风荷载标准值W的计算应符合GB50009的规定。风压方向承载性能分级指标P，应符合GB/T21086的规定。
6.5.1.2在W作用下，木框架幕墙组件横梁立柱的面法线挠度不应大于其跨距的1/250，且不应大于20mm。
6.5.1.3木框架幕墙组件横梁重力方向承载性能指标应根据装配模拟面板后的重力标准值G确定。重力标准值G的计算按配重后的模拟面板重量计算。在G作用下，横梁的挠度值不应大于其跨距的1/500，且不应大于3.0mm。横梁与立柱连接部位在风压方向和重力方向产生的相对位移应符合表4的要求。
表4木框架幕墙组件横梁与立柱连接部位的承载性能分级分级
分级指标值2%
分级指标值9
5.0≥0>3.0
2.0≥8>1.0
注：为风压方向相对位移值，。为重力方向相对位移值8
3.0≥8>2.0
1.0≥0.>0.5
单位为毫米
6.5.2层间变形性能
木框架幕墙组件的层间变形性能及分级应符合GB/T18250的规定。6.5.3耐撞击性能
木框架幕墙组件的耐撞击性能及分级应符合GB/T21086的规定。7试验方法
外观质量
7.1.1表面质量
GB/T38704—2020
漆膜附着力的检验应按GB/T9286规定的方法执行，漆膜厚度的检验应按GB/T13452.2规定的方法执行。
7.1.2表面损伤
在自然光线或等效的人工光源下，距试样400mm～500mm目测及测量。检验应按表1规定的方ha
法执行。
7.2制作工艺质量
木框架幕墙组件制作工艺质量的检验应按表2规定的方法执行。ae
7.3组装质量
木框架幕墙组件组装质量的检验应按表3规定的方法执行，7.4连接构造
采用目视观察，钢卷尺、钢直尺、游标卡尺检验。7.5性能
7.5.1承载性能
检测。
风压方向承载性能按GB/T15227规定的检测方法执行木框架幕墙组件横梁立柱的面法线挠度及连接部位风压方向相对位移按附录B的规定进行木框架横梁的挠度值及重力方向相对位移按附录C的规定进行检测。层间变形性能
木框架幕墙组件安装模拟面板后，按GB/T18250的规定进行检测。7.5.3耐撞击性能
木框架幕墙组件安装模拟面板后，按GB/T21086的规定进行检测、
