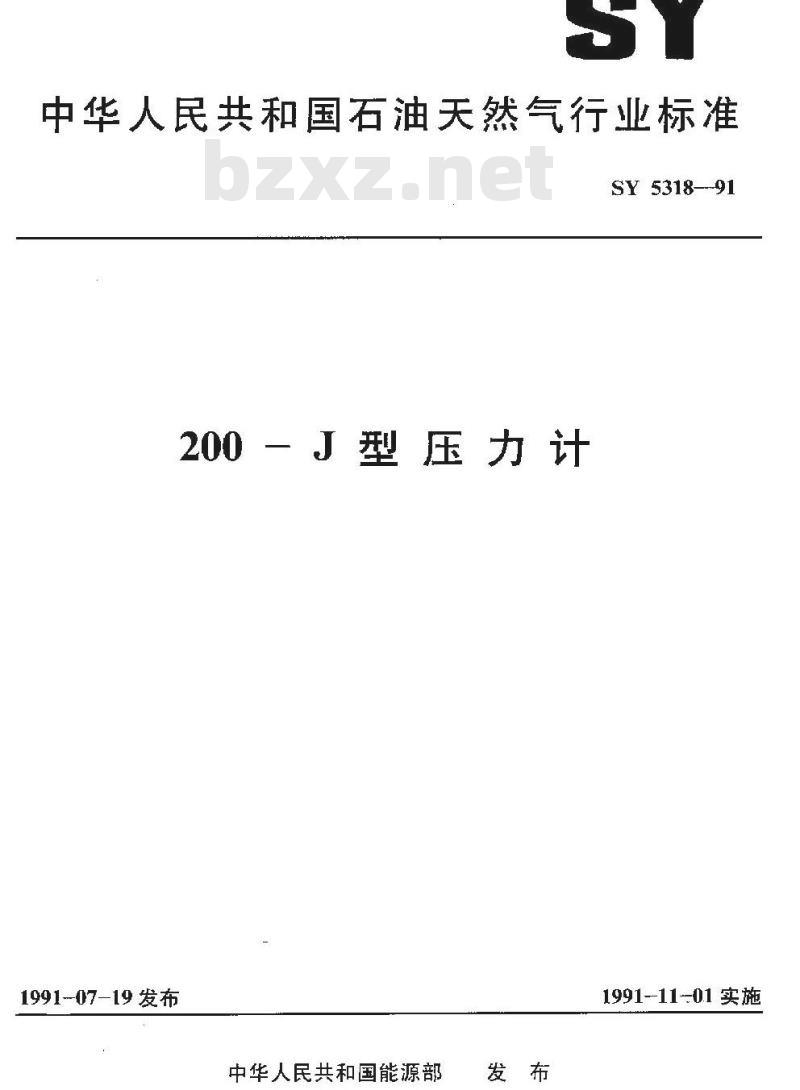

【石油天然气行业标准(SY)】 200-J 型压力计

中华人民共和国石油天然气行业标准SY 5318-91
200一J型压力计
1991-07-19 发布
中华人民共和国能源部
1991-11-01实施

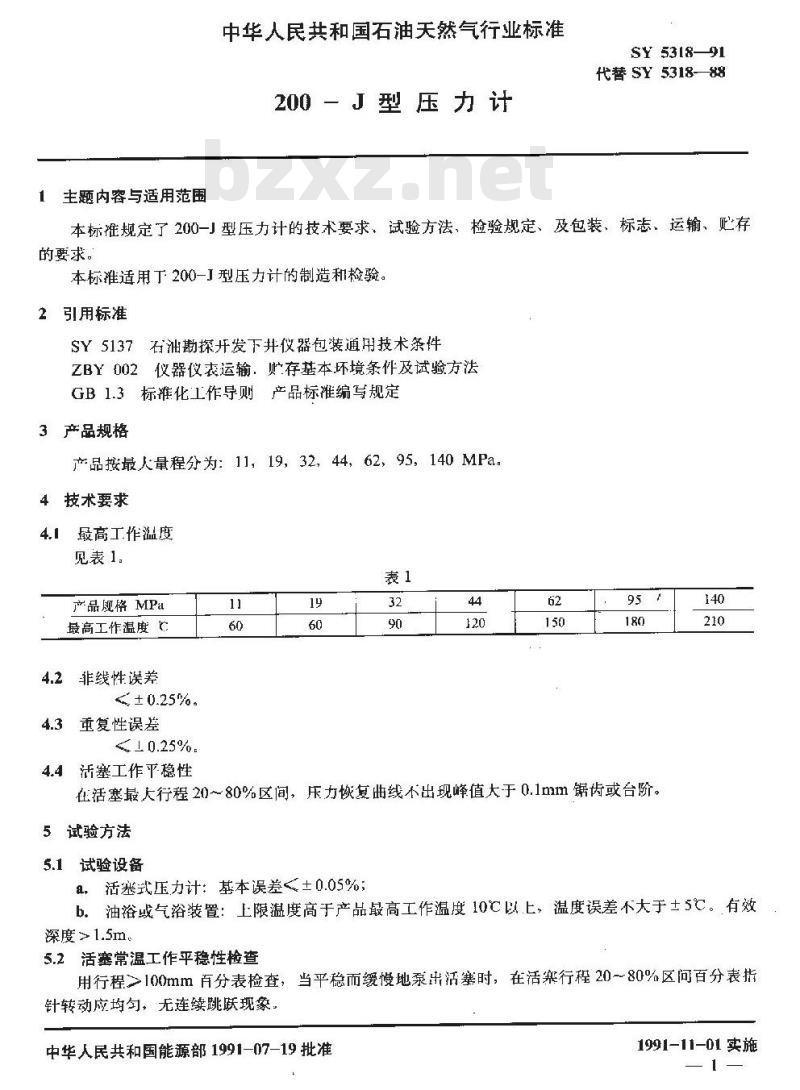

1主题内容与适用范围
中华人民共和国石油天然气行业标准200一J型压力计
SY 5318-91
代替 SY 5318-88
本标准规定了200-」型压力计的技术要求，试验方法、检验规定、及包装、标志、运输、贮存的要求。
本标准适用于200-I型压力计的制造和检验。2引用标准
SY5137石油勘探开发下井仪器包装通用技术条件ZBY002仪器仪表运输．贮存基本坏境条作及试验方法GB1.3标化工作导则产品标准编写规定3产品规格
产品按最人量程分为：11，19，32，44，62，95，140MPa。4技术要求
4.1最高工作温度
见表1。
产品规格 MPa
最高工作温度～
4.2非线性误差
<±0.25%。
4.3重复性误差
活塞工作平稳性
在活塞最大行程20～80%区间，力恢复曲线不出现峰值大于0.1mm锯齿或台阶。5试验方法
5.1试验设备
a，活塞式压力计：基本误差±0.05%；b。油浴或气浴装置：上限温度高于产品最高工作温度10℃以上，温度误差不大于土5℃。有效深度>1.5m
5.2活塞常温工作平稳性检查
用行程≥100mm百分表检查，当平稳而缓慢地泵出活塞时，在活寨行程20～80%区问百分表指针转动应均勾，无连续跳跃现象。中华人民共和国能源部1991-07-19批准1991-11-01 实施

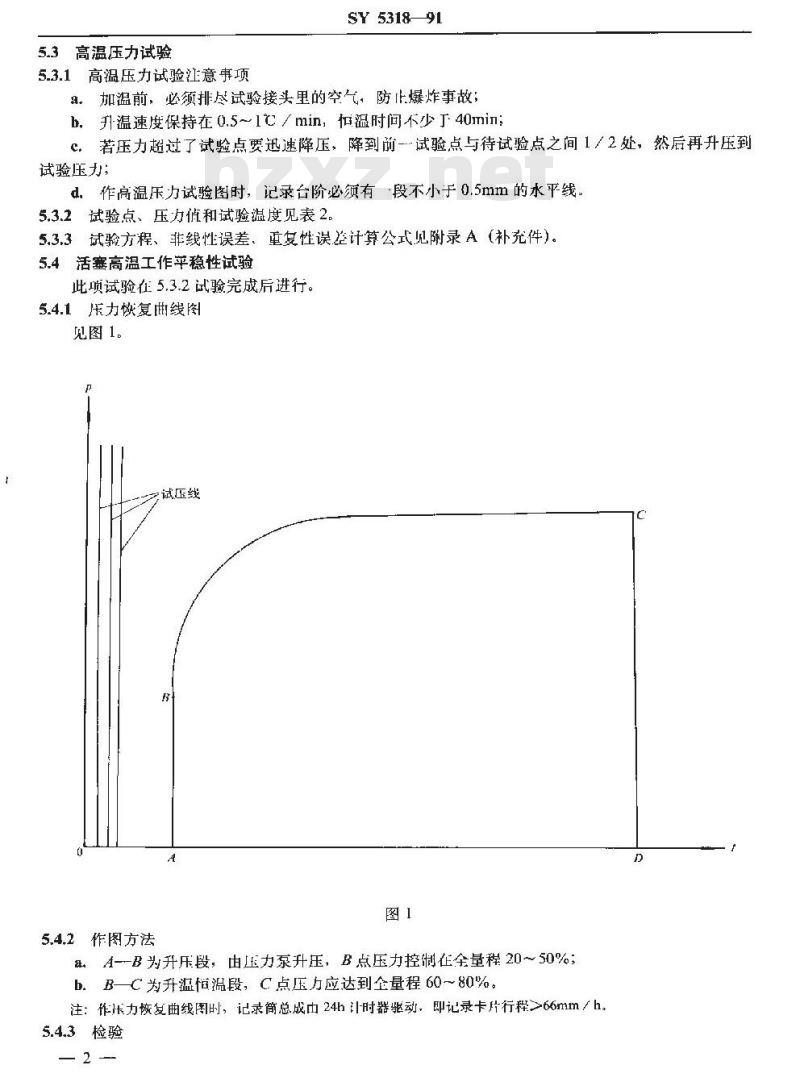

5.3高温压力试验
SY 5318-91
5.3.1高温压力试验江意事项
a。加温前，必须排尽试验接头里的空气，防止爆炸事故；b，升温速度保持在0.5～1℃／min，温时问不少于40min;c。若压力超过了试验点要迅速降压，降到前-~试验点与待试验点之间1／2处，然后再升压到试验压办
d作高温压力试验图时，记录台阶必须有段不小于0.5mm的水平线。5.3.2试验点、压力值和试验温度见表2。5.3.3试验方程、非线性误差、重复性误差计算公式见附录A（补充件）。5.4活塞高温工作平稳性试验
此项试验在5.3.2试验完成后进行。5.4.1压力恢复谢线图
见图1。
试压线
5.4,2作图方法
aA-B为升乐段，由压力泵升压，B点压力控制在全量程20～50%；b．B—C为升温温段，C点压方应达到金量程60～80%。注：作压力恢复曲线图时，记录简总成巾24h计时器驱动，即记录卡片行程≥66mm／h。5.4.3检验
SY 5318-91

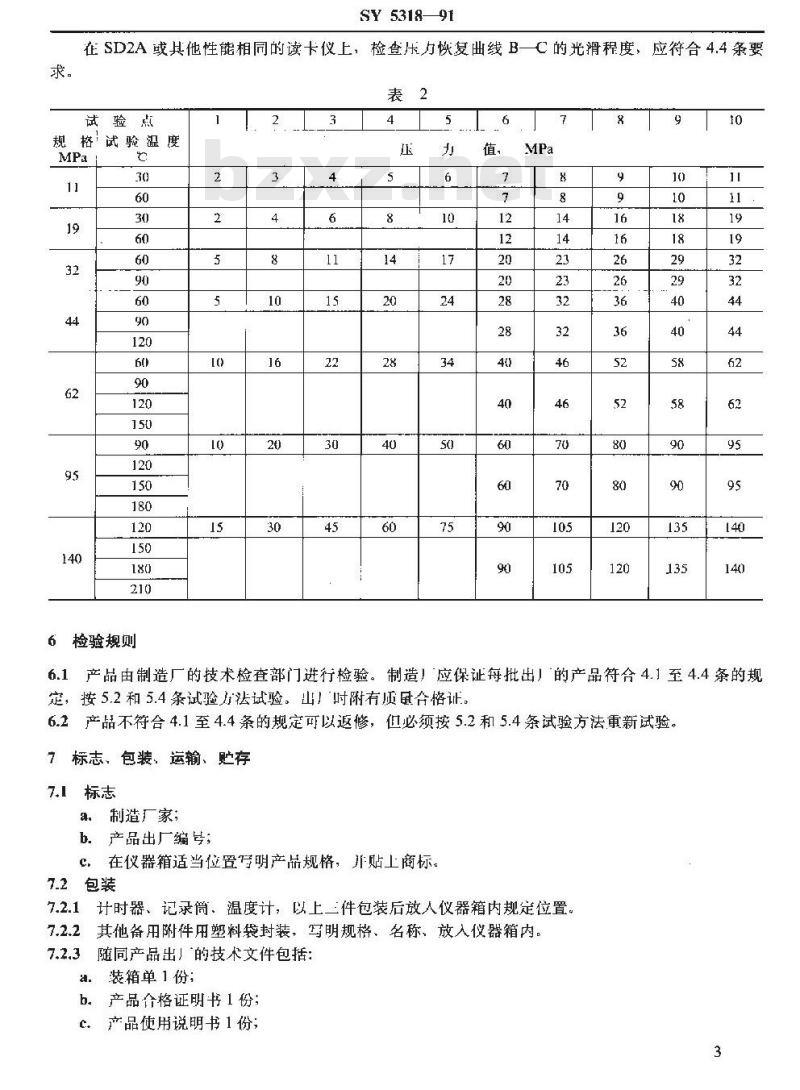

在SD2A或其他性能相同的读卡仪上，检查压勺恢复曲线B一C的光滑程度，应符合4.4条要表2
试验点
规格试验温度
检验规则
产品由制造厂的技术检查部门进行检验。制造！应保证每批出」的产品符合4.1至4.4条的规定，按5.2和5.4条试验法试验。出」时附有质鼠合格证。6.2产品不符合4.1至4.4条的规定可以返修，但必须按5.2和5.4条试验方法重新试验。标志、包装、运输、存
7.1标志
a．制造厂家；
b。产品出厂编号；
在仪器箱适当位置学明产品规格，开贴上商标，7.2包装
7.2.1计时器、记录筒、温度计，以上三件包装后放人仪器箱内规定位置，7.2.2
其他备用附件用塑料袋封装，写明规格、名称、放人仪器箱内。随同产品出！‘的技术文件包括：a.
装箱单1份：
产品个格证明书1份：
c产品使用说明书1份；此内容来自标准下载网
d。试验表一式3份。
SY 531891

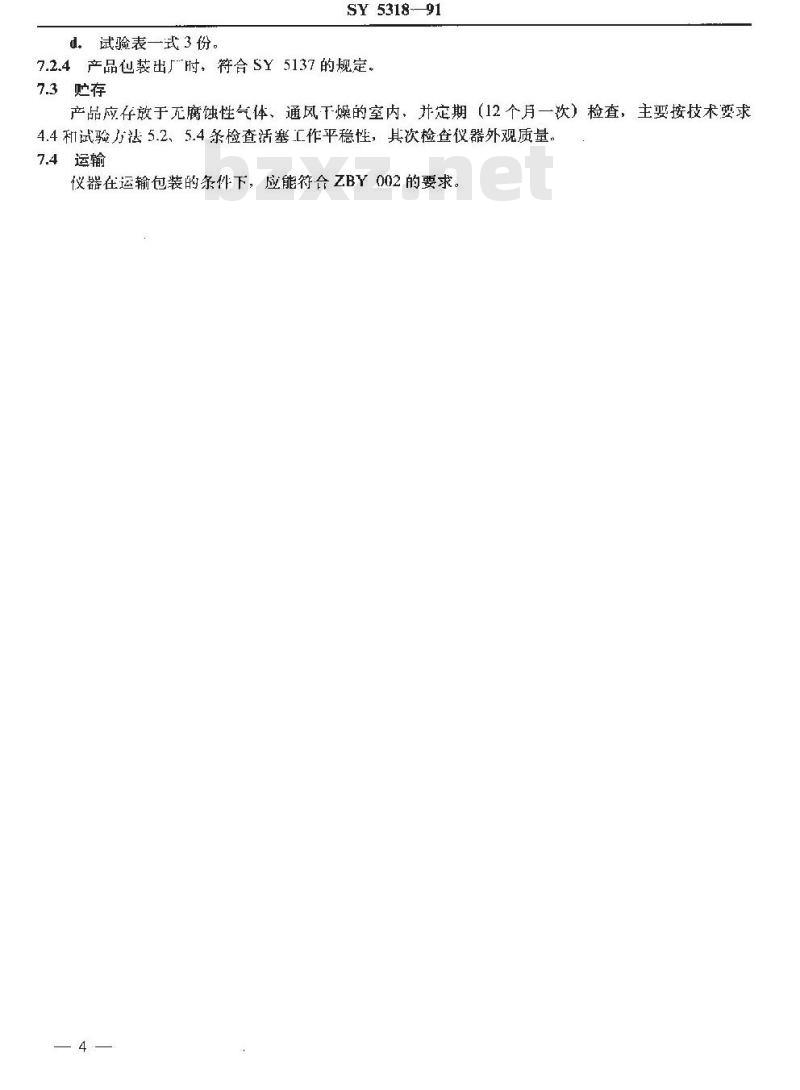

7.2.4产品包装出厂时，符合SY5137的规定，7.3贮存
产品应存放于无腐蚀性气体、通风干燥的室内，并定期（12个月一次）检查，主要按技术要求4.4和试验力法5.2、5.4条检查活塞工作平稳性，其次检查仪器外观质量。7.4运输
仪器在运输包装的条仆下，应能符合ZBY002的要求。4
试验方程
式中：
SY 5318—91
附录A
试验方程、非线性误差、重复性误差计算公式(补充件)
M-Z ED-N D
(ED) 2-N.ZD
A-ED pD-ED*.Ze
(Ed)-N.ED
理论试验压力，MPa；
试验位移，mm;
一压力与位移斜率，MPa/mm;
切线在压力轴土截距，MPa；
N试验点数。
其中，A为常量，不随温度而变化，斜率M随温度而变化。四此，对每-个试验温度，必须求山相应的斜率。首先按上述公式计算M，（即第1个试验温度的斜率），另一些斜率（MzM，M\·）可按下面公式求得：
式中：
M2M，M4分别为第2至第4个试验温度的斜率：D，DD，D，分别为第1至第4个校验温度下第i点位移平均值。各试验温度之间的温度系数、其求法为：M,-M,
式中：α)-
第1个试验温度至第2个试验温度的温度系数；(4)
SY 531891
第2个试验温度至第3个试验温度的温度系数；第3个试验温度至第4个试验温度的温度系数，A2非线性误差
式中：
max×100%
满量程试验压力;
理论试验压力与实测压力差值；P=MDi± A
A3重复性误差
戏中：
× 100%
-第「个试验温度某点位移值：
D，一第1个试验温度某点位移平均值：D
附加说明：
第1个试验温度，满量程位移平均值。本标雄由石油仪器仪表专业标准化委员会提出并归口。本标准由江汉在油管理局仪表厂负责起草。本标准主要起草人言宝盛。
本标准等效采用美国江斯顿公司200-J型压力计偏差测量读乐指南。(10)
本标准自发布之日起代替原SY5318--88《200-J型压力计技术标准》。SY5318—88标准同时废止。
