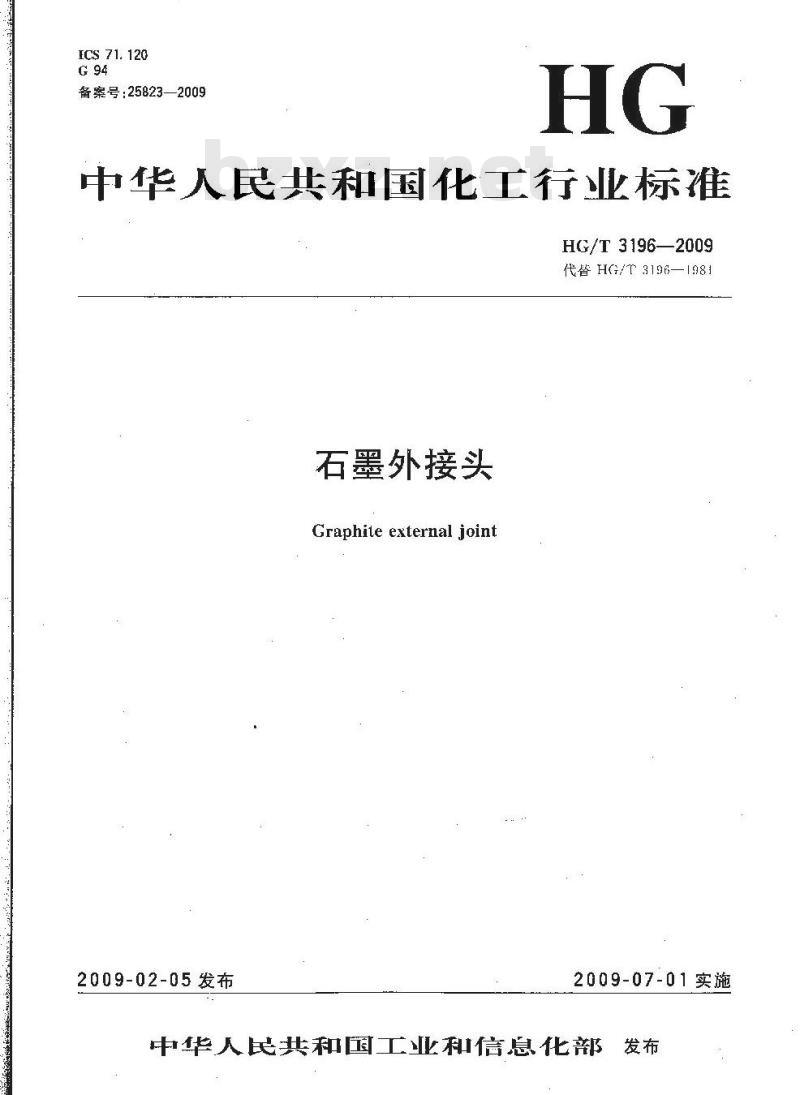

【HG化工标准】 代替 HG/T 3196-1981 石墨外接头

ICS 71. 120
备案号：25823—2009
中华人民共和国化工行业标准
HG/T3196—2009
代替HG/T 3196—1981
石墨外接头
Graphite external joint
2009-02-05发布
2009-07-01实施
中华人民共和国工业和信息化部发布
HKANrKAa

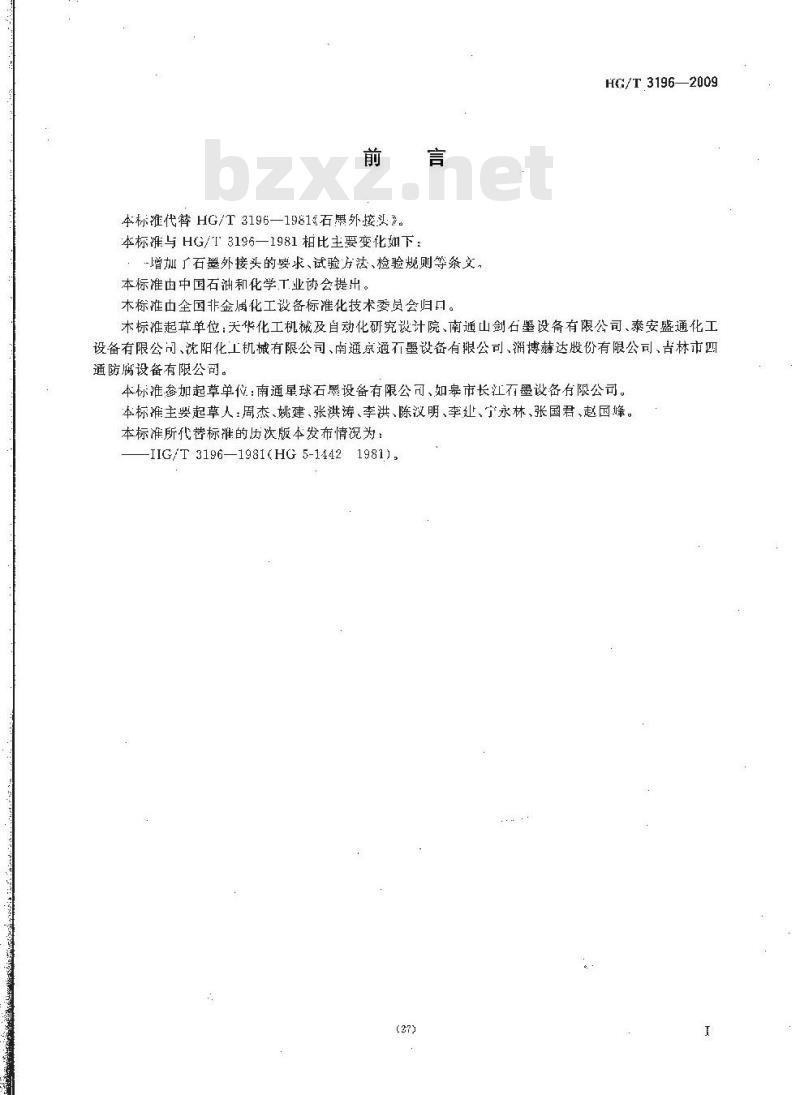

本标准代替HG/T3196—1981《石累外接》。本标准与HG/T3196—1981相比主要变化如下：言
-增加厂石外接头的要求、试验方法、检验规则等条文，本标准由中国石油和化学T业协会提出。木标准由全国非金属化工设备标准化技术委员会归口。HG/T3196—2009
木标准起草单位：天华化工机械及自动化研究设计院、南通山剑石墨设备有限公司、泰安盛通化工设备有限公司、沈阳化工机械有限公司、南通京通石墨设备有限公司、淄博赫达股份有限公司、吉林市四通防腐设备有限公司。
本标准参加起草单位：南通星球石黑设备有限公可、如皋市长江石墨设备有限公司。本标雅主罢起草人周杰、姚建、张洪涛、李洪、陈汉明、李建、宁永林、张国君、赵国峰。本标准所代誉标准的历次版本发布情况为：-IIG/T 3196—198I(HG 5-14421981)(27)
TTKAoNTKAca

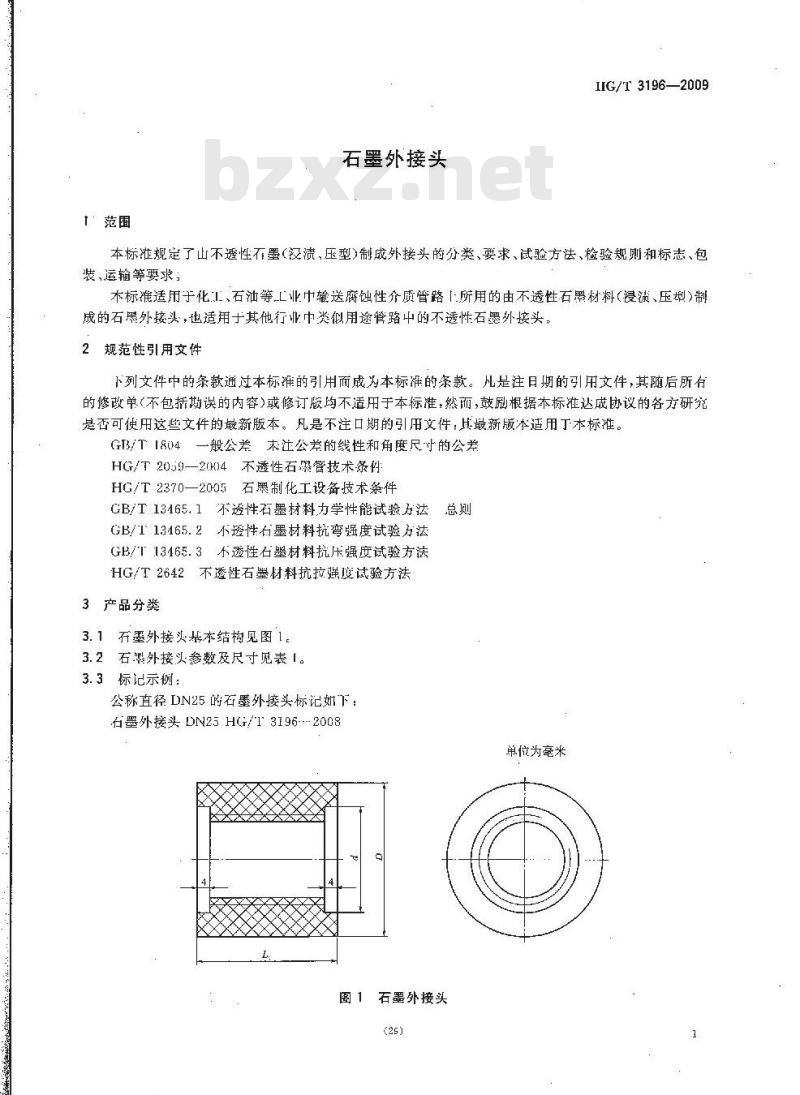

石墨外接头
IIG/T3196—2009
本标准规定了山不透性不墨（没渍、压型）制成外接头的分类、要求、试验方法、检验规则和标志、包装、运输等要求：
本标准适用于化:L、石油等工业中输送腐蚀性介质管路「所用的由不透性石累材料(浸溃、压型)制成的石累外接头，也适用于其他行业中类似用途管路中的不透性石墨外接头。2规范性引用文件
下列文件中的条款通过本标的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准：然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件：其最新版本适用丁本标准。G13/T1804一般公差末注公差的线性和角度尺寸的公差HG/T2059—2004不透性石馨管技术条件HG/T2370—2005石累制化工设备技术条件CB/T13465.1不透性石墨材料力学性能试验方法总则GB/T13465.2不控性右墨材料抗弯强度试验方法GB/13465.3不透性石墨材料抗压强度试验方法HG/T2642不透性石墨材料抗拉强度试验方法3产品分类
3. 1石墨外接头基本结构见图 1.3.2石外接头参数及尺寸见表1。3.3标记示例：
公称直径DN25的石墨外接头标记如下：石墨外接头DN25HG/13196-2008
单位为毫米
图1 石墨外接头
HG/T 31962009
公称直释LN
4要求
表1石墨外接头尺寸
M50×3
M100×4
M133×6
M159x6
M1sox6
M254×6
M330×6
石累外接头使用玉力不大于 0.3 MPa。D
中233
4.2石墨外接头所用材料物理性能应符合HG/T2370—2005表1中的要求单位为亳米
64 三 0. 5.
G4-0, 5bZxz.net
88—0. 5
125±0. 5
4.3右墨外接头的未注加工公差等级按GB/T1801规定，加工面取m级，非加工面尺寸取c级。石墨外接头的表面粗糙度为R≤12.5um。4.4
试验方法
石墨外接头所用不透性不墨材料能能试验取祥按GB/T13465.1规定方法进行。5.2不墨外接头所用不透性墨材料抗弯性能试验按（GI3/T13465.2规定力法进行。5. 3 布墨外接头所用不透性石睾材料抗压性能试验按 GI3/T 13465. 3 规定方法进行。5.4石墨外接头所用不透性石墨材料抗拉性能试验按HG/T2642规定方法进行。6检验规则
出厂检验
6.1.1石墨外接头每件均以不低于1.5倍的设计压力进行水压试验，保持30min不渗漏6.1.2
口测石墨外接头外观质量，用分度值不低于 0.02 mm 的游标卡尺测量石外接头尺寸偏差，6.1.3用操纹环规检验不墨外接头螺纹处，相邻爆扣的同一部位不得同时断缺。6.2型式检验
型式检验为项目HG/T2370--2005中表1规定的内容。有下列情况之：时应进行型式检验：;）原料、工艺有较大改变可能影响产品性能时，b）新产品减制。
c）产品长期停产后恢复生产，
6.3判定规则
石墨外接头外观质量、尺寸及物理力学性能应衍合第4章的要求。石墨外接头所用不透性石墨材料的抗拉强度、抗弯强度、抗压强度及水压试验指标，如有一项不符合要求，则该批石翠外接头为不合格。
标志、出厂文件及包装、运输
石墨外接头标志、出厂文件及包装、运翰按HG/T2059一2004中第7章的规定。(30)
