【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网增强型高速分组接入( HSPA+)终端设备协议一致性测试方法

本网站 发布时间: 2024-06-17 15:01:32
  • YD/T 2735-2014
  • 现行

基本信息

  • 标准号:

    YD/T 2735-2014

  • 标准名称:

    2GHz TD-SCDMA 数字蜂窝移动通信网增强型高速分组接入( HSPA+)终端设备协议一致性测试方法

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD/T 2735-2014.Test specification for 2GHz TD-SCDMA digital cellular mobile telecommunication network HSPA+ user equipment (UE) protocol conformance.
1范围
YD/T 2735规定了2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) 终端设备协议一致性测试的测试方法, 包括层二、RRC层及无线承载测试。
YD/T 2735适用于2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+) 终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
YD/T 1780-2008 2GHz TD SCDMA数字蜂窝移动通信网终端设备协议一致性测试方法
YD/T 1773-2011 2GHz TD- SCDMA数字蜂窝移动通信网高速下行分组接入(HSDPA)终端设备协议一致性测试方法
YD/T 1842-2011 2GHz TD-SCDMA数字蜂窝移动通信网高速上行分组接入(HSUPA)终端设备协议一致性测试方法
YD/T 2505.1-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)Uu接口层2技术要求第I部分: MAC协议
YD/T 2506-2013 2GHz TD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)Uu接口RRC层技术要求

标准内容标准内容

部分标准内容:

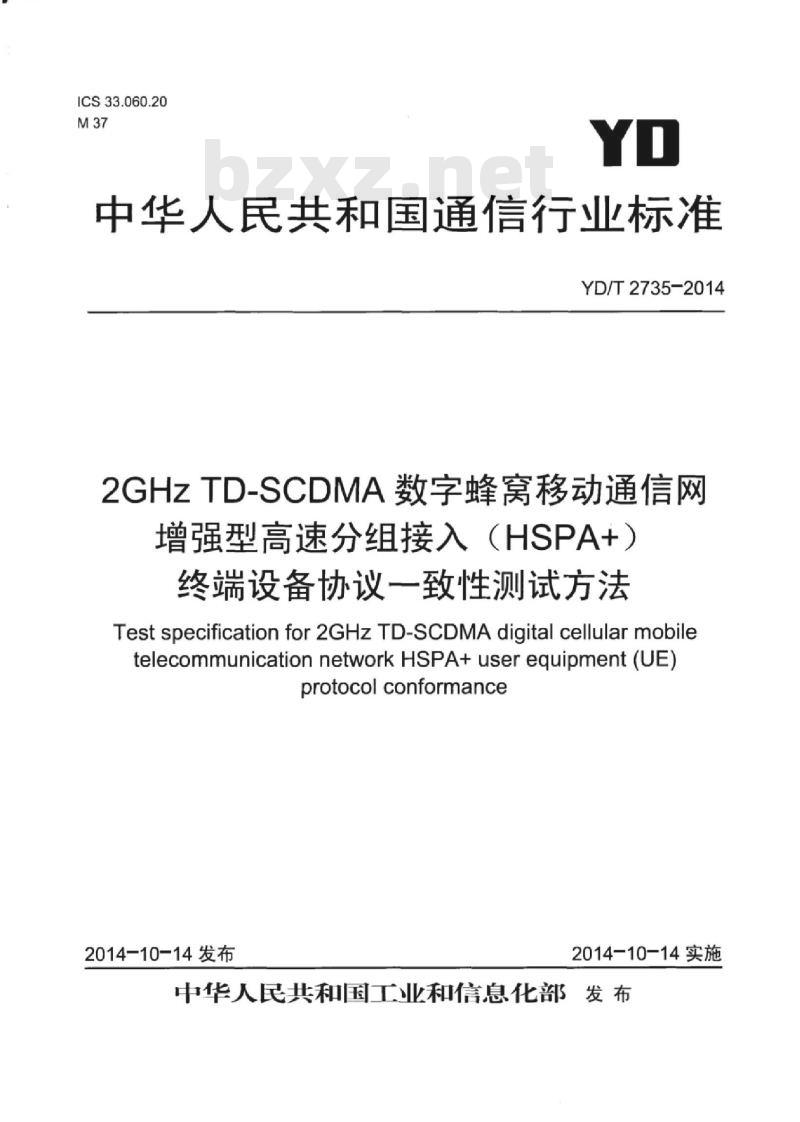

ICS33.060.20
中华人民共和国通信行业标准
YD/T2735-2014
2GHZTD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)
终端设备协议一致性测试方法
Test specification for2GHzTD-SCDMAdigital cellular mobiletelecommunicationnetwork HSPA+userequipment(UEprotocolconformance
2014-10-14发布
2014-10-14实施
中华人民共和国工业和信息化部发布前

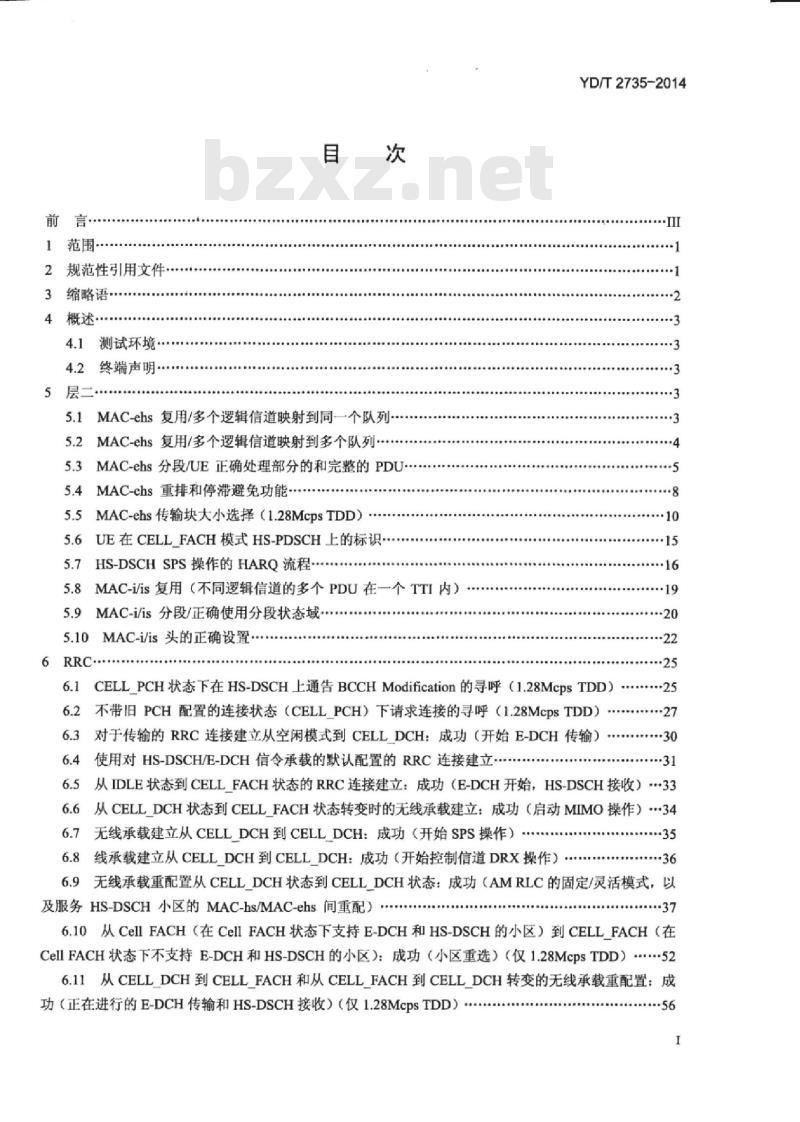

规范性引用文件
缩略语
4概述·
4.1测试环境·
4.2终端声明…
5层二
5.1MAC-ehs复用/多个逻辑信道映射到同一个队列.5.2MAC-ehs复用/多个逻辑信道映射到多个队列5.3MAC-ehs分段/UE正确处理部分的和完整的PDU·5.4MAC-chs重排和停滞避免功能5.5MAC-ehs传输块大小选择(1.28McpsTDD)5.6UE在CELLFACH模式HS-PDSCH上的标识5.7HS-DSCHSPS操作的HARQ流程
5.8MAC-i/is复用(不同逻辑信道的多个PDU在一个TTI内)5.9MAC-i/is分段/正确使用分段状态域.·5.10MAC-i/is头的正确设置
YD/T2735-2014
6.1CELLPCH状态下在HS-DSCH上通告BCCHModification的寻呼(1.28McpsTDD)…6.2不带旧PCH配置的连接状态(CELLPCH)下请求连接的寻呼(1.28McpsTDD)….6.3对于传输的RRC连接建立从空闲模式到CELLDCH:成功(开始E-DCH传输)*使用对HS-DSCH/E-DCH信令承载的默认配置的RRC连接建立·6.4
从IDLE状态到CELLFACH状态的RRC连接建立:成功(E-DCH开始,HS-DSCH接收)336.5
6.6从CELLDCH状态到CELLFACH状态转变时的无线承载建立:成功(启动MIMO操作)346.7无线承载建立从CELLDCH到CELLDCH:成功(开始SPS操作)6.8线承载建立从CELLDCH到CELLDCH:成功(开始控制信道DRX操作).35
6.9无线承载重配置从CELLDCH状态到CELLDCH状态:成功(AMRLC的固定/灵活模式,以及服务HS-DSCH小区的MAC-hs/MAC-ehs间重配)3
6.10从CellFACH(在CellFACH状态下支持E-DCH和HS-DSCH的小区)到CELLFACH(在CellFACH状态下不支持E-DCH和HS-DSCH的小区):成功(小区重选)(仅1.28McpsTDD).526.11从CELLDCH到CELLFACH和从CELLFACH到CELLDCH转变的无线承载重配置:成功(正在进行的E-DCH传输和HS-DSCH接收)(仅1.28McpsTDD).56
YD/T2735-2014

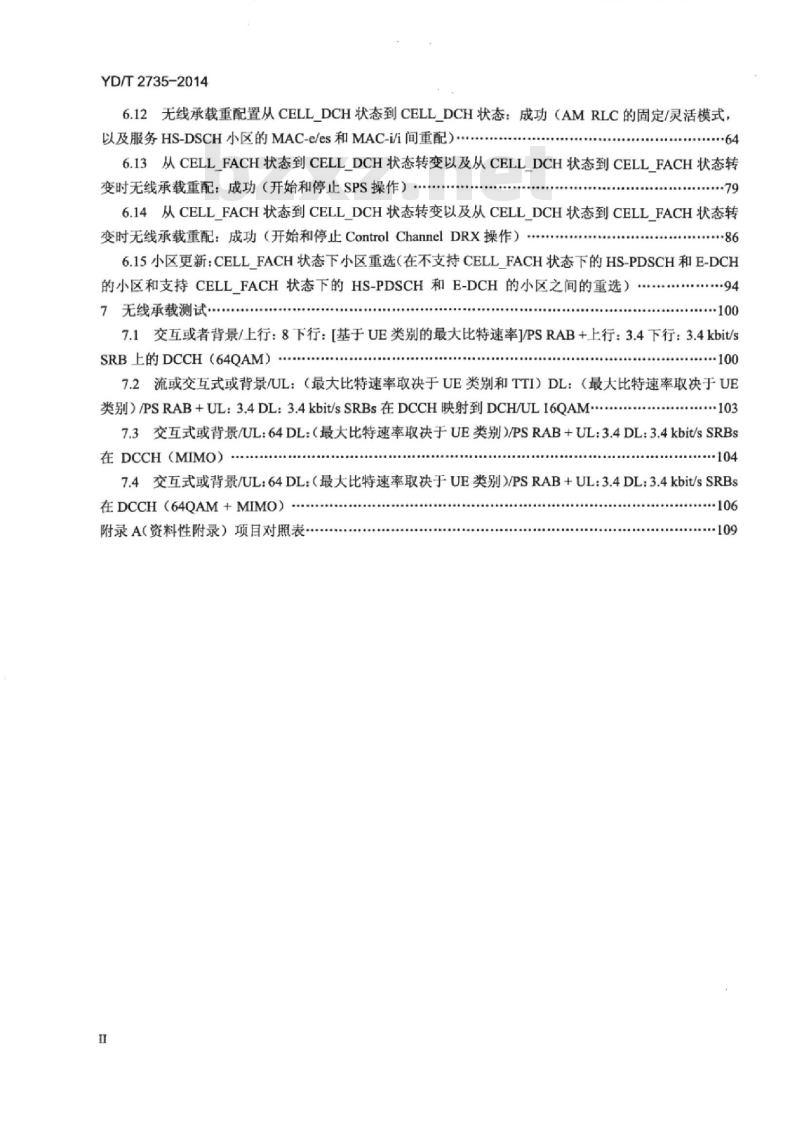

6.12无线承载重配置从CELL_DCH状态到CELL_DCH状态:成功(AMRLC的固定/灵活模式,以及服务HS-DSCH小区的MAC-e/es和MAC-i/i间重配)....·64
6.13从CELL_FACH状态到CELL_DCH状态转变以及从CELL_DCH状态到CELL_FACH状态转变时无线承载重配:成功(开始和停止SPS操作)79
6.14从CELLFACH状态到CELLDCH状态转变以及从CELLDCH状态到CELLFACH状态转变时无线承载重配:成功(开始和停止ControlChannelDRX操作)-86
6.15小区更新:CELLFACH状态下小区重选(在不支持CELLFACH状态下的HS-PDSCH和E-DCH的小区和支持CELLFACH状态下的HS-PDSCH和E-DCH的小区之间的重选)7无线承载测试…
7.1交互或者背景/上行:8下行:[基于UE类别的最大比特速率J/PSRAB+上行:3.4下行:3.4kbit/sSRB上的DCCH(64QAM)
7.2流或交互式或背景/UL:(最大比特速率取决于UE类别和TTI)DL:(最大比特速率取决于UE类别)/PSRAB+UL:3.4DL:3.4kbit/sSRBs在DCCH映射到DCH/UL16QAM..103
7.3交互式或背景/UL:64DL:(最大比特速率取决于UE类别)/PSRAB+UL:3.4DL:3.4kbit/sSRBs在DCCH(MIMO)
7.4交互式或背景/UL:64DL:(最大比特速率取决于UE类别)/PSRAB+UL:3.4DL:3.4kbit/sSRBs在DCCH(64QAM+MIMO)
附录A(资料性附录)项目对照表-106
YD/T2735-2014

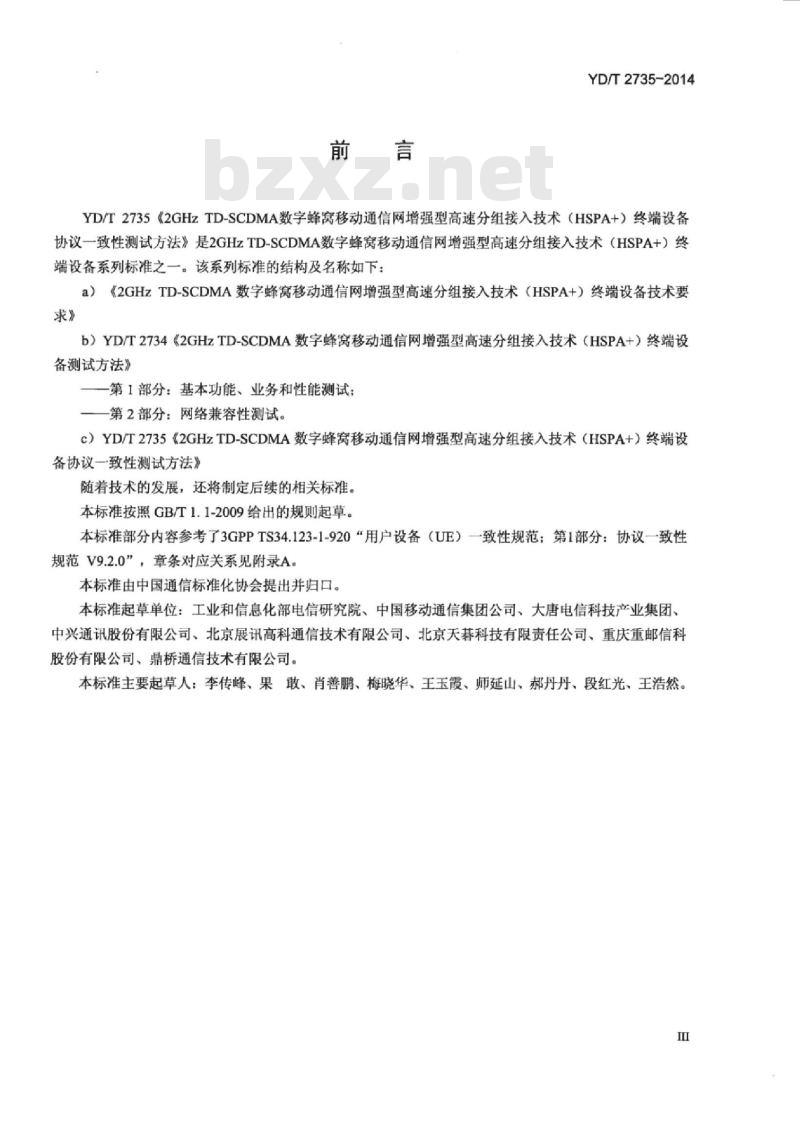

YD/T2735《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入技术(HSPA+)终端设备协议一致性测试方法》是2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入技术(HSPA+)终端设备系列标准之一。该系列标准的结构及名称如下:a)《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入技术(HSPA+)终端设备技术要求》
b)YD/T2734《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入技术(HSPA+)终端设备测试方法》
第1部分:基本功能、业务和性能测试一第2部分:网络兼容性测试。
c)YD/T2735《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入技术(HSPA+)终端设备协议一致性测试方法》
随着技术的发展,还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准部分内容参考了3GPPTS34.123-1-920“用户设备(UE)一致性规范:第1部分:协议一致性规范V9.2.0”,章条对应关系见附录A。本标准由中国通信标准化协会提出并归口。本标准起草单位:工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、中兴通讯股份有限公司、北京展讯高科通信技术有限公司、北京天科技有限责任公司、重庆重邮信科股份有限公司、鼎桥通信技术有限公司。本标准主要起草人:李传峰、果敢、肖善鹏、梅晓华、王玉霞、师延山、郝丹丹、段红光、王浩然。Ⅲ
1范围
2GHZTD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)
终端设备协议一致性测试方法
YD/T2735-2014
本标准规定了2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)终端设备协议一致性测试的测试方法,包括层二、RRC层及无线承载测试。本标准适用于2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。YD/T1780-20082GHzTD-SCDMA数字蜂窝移动通信网终端设备协议一致性测试方法YD/T1773-2011·2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入(HSDPA)终端设备协议一致性测试方法
YD/T1842-20112GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入(HSUPA)终端设备协议一致性测试方法
YD/T2505.1-20132GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)Uu接口层2技术要求第1部分:MAC协议YD/T2506-20132GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入(HSPA+)Uu接口RRC层技术要求
3GPPTS25.222-920复用和信道编码(TDD)V9.2.0(Multiplexingandchannelcoding(TDD)2010-06)3GPPTS25.224-920物理层过程(TDD)V9.2.0(Physicallayerprocedures(TDD)2010-09)3GPPTS25.304-930空闲模式的用户设备(UE)程序和连接模式中小区重选流程V9.3.0(UserEquipment (UE)procedures in idle mode and procedures for cell reselection in connected mode2010-09)3GPPTS25.306-940用户设备(UE)无线接入能力V9.4.0(UERadioAccesscapabilities2010-09)3GPPTS25.321-940媒体接入控制(MAC)协议规范V9.4.0(MediumAccessControl(MAC)protocolspecification2010-09)
3GPPTS25.322-930无线链路控制(MAC)协议规范V9.3.0(RadioLinkControl(RLC)protocolspecification2010-06)
3GPPTS25.331-940无线资源控制(RRC):协议规范V9.4.0(RadioResourceControl(RRC);Protocolspecification2010-09)
3GPPTS34.108-920用户设备(UE)通用测试环境:一致性测试V9.2.0(CommontestenvironmentsforUserEquipment(UE):onformancetesting2010-09)3GPPTS34.109-910终端逻辑测试接口;特殊一致性测试功能V9.1.0(Terminallogicaltestinterface;Special conformance testing functions2010-09)YD/T2735-2014
3GPPTS34.123-1-920用户设备(UE)一致性规范:第1部分:协议一致性规范V9.2.0(UserEquipment(UE)conformance specification; Part 1:Protocol conformance specification2010-09)3缩略语
下列缩略语适用于本文件。
E-AGCH
E-HICH
E-PUCH
E-RNTI
E-RUCCH
E-TFCI
E-UCCH
H-RNTI
HS-DSCH
HS-PDSCH
HS-SCCH
HS-SICH
64Quadrature AmplitudeModulationAdaptive Multi Rate
Broadcast Control Channel
Common Control Channel
Continuous connectivity for packet data usersChannel Quality Indicator
Cyclic Redundancy Check
Dedicated Channel
Dedicated Physical Channel
Discontinuous Reception
E-DCH Absolute Grant ChannelEnhanced Dedicated Transport ChannelE-UCCHNumberIndication
(1.28Mcps TDD only)
E-DCHHARQAcknowledgementIndicatorChannelEnhanced Uplink Physical Channel (TDD only)E-DCH Radio Network Temporary IdentifierE-DCHRandomAccessUplinkControlChannel(TDDonly)
E-DCH Transport Format CombinationE-DCHTransportFormatCombinationIndicatorE-DCHUplink ControlChannel (TDD only)Forward Access Channel
HybridARQ
HS-DSCHRadioNetworkTemporaryIdentityHigh Speed -Downlink Shared ChannelHighSpeed-PhysicalDownlinkShareChannelShared Control Channel for HS-DSCHShared Information Channel for HS-DSCHMedium Access Control
Modulation and Coding SchemeMultiple Input Multiple OutputPaging Indicator Channel
64阶正交幅度调制
自适应多速率
广播控制信道
公共控制信道
持续分组连接
信道质量指示
循环穴余校验
专用信道
专用物理信道
非连续接收
E-DCH绝对授权信道
增强型专用传输信道
E-UCCH个数指示
(专用于1.28McpsTDD)
E-DCHHARQ确认指示信道bzxz.net
增强型上行物理信道
E-DCH无线网络临时标识
E-DCH随机接入上行控制信道
E-DCH传输格式集
E-DCH传输格式集指示
E-DCH上行控制信道
前向接入信道
混合自动请求重传
HS-DSCH无线网络临时标识
高速下行共享信道
高速物理下行共享信道
HS-DSCH共享控制信道
HS-DSCH共享信息信道
媒体访问控制
调制编码方式
多输入多输出
寻呼指示信道
TD-SCDMA
4概述
4.1测试环境
Quality of Service
Random Access Channel
Radio Network Controller
Radio Resource Control
Retransmission Sequence NumberSystem InformationBlock
TimeDivisionDuplex
TransportFormatCombinationIndicatorTransportFormatResourceCombinationTransmission SequenceNumber
Transmission Time Interval
User Equipment
TimeDivision-Synchronization CodeDivisionMultiple Access
温度:-10℃~35℃。
相对湿度:0%~95%。
电源:厂家给出的标称值。
业务质量
随机接入信道
YD/T2735-2014
无线网络控制器
无线资源控制
重传序列号
系统信息块
时分双工
传输格式组合指示
传输格式和资源组合
传输序列号
传输时间间隔
用户设备
时分一同步码分多址接入
终端信息:表1列出终端生产厂商在进行协议一致性测试前需要提供的信息。表1终端信息
4.2终端声明
终端型号标识、级别、芯片型号硬件及软件版本编号
终端进行测试的必要性设备信息,例如连接电缆、连接器、电源需求、配置编程信息等终端支持业务和功能
支持本标准的UE应同时支持YD/T1780-2008、YD/T1773-2011和YD/T1842-2011。5层二
5.1MAC-ehs复用/多个逻辑信道映射到同一个队列5.1.1定义和适用范围
所有支持MAC-ehs的UE。
5.1.2一致性要求
本节遵照YD/T2505.1-2013的4.2.3.5、9.1.4和11.6.4.7节。5.1.3测试目的
验证多个逻辑信道复用到同一个MAC-hes队列时UE的处理。YD/T2735-2014
5.1.4测试方法
5.1.4.1初始条件
系统模拟器:1个小区,缺省参数,加密不打开。终端:
系统模拟器建立3GPPTS34.108V9.2.0(2010-09)中6.11.5.4.8.1节所示的参考无线承载配置:3个交互或背景类/UL:8kbit/sDL[基于UE能力的最大速率J/UMPSRAB,其中逻辑信道、MAC-ehs队列标识设置见表2。
表2系统模拟器标识设置
逻辑信道标识
下行MAC类型设置为MAC-ehs。
Mac-ehs队列标识
无线承载置于UE测试环回模式1,RB5、RB6、RB7的ULSDU大小为39byte,RLC模式为非确认模式。
5.1.4.2测试流程
在本测试流程中,每个DLRLCPDU由一个大小为39byte的RLCSDU和用以指示SDU结束位置的长度指示组成。
系统模拟器发送一个MAC-ehsPDU,其中:·TSN1=0,TSN2、TSN3不存在;包括3个MAC-ehsSDU,3个MAC-ehsSDU来自于3个RB系统模拟器验证RLCPDU是否环回,验证逻辑信道标识是否正确。5.1.4.3手
预期过程
MAC-ehsPDU包含3个TSN=0的RLCPDU”。每一个RLCMAC-ehs头包括:对应不同的RB配置
LoopBackedRLCPDU'sonRB5,RB6andRB7注1:系统模拟器发送LCHId为TS25.321中9.2.2节UE信令的LCHId减15.1.5测试要求
LCH[6],L1[42],TSN1[0],S[00],F1[0]LCH2[7],L2[42],F2[0],
LCH3[8],L3[42],F3[1]。所有的值为十进制表示,见注1
步骤2中,系统模拟器在RB5,RB6,RB7上收到一个环回的RLCPDU。5.2MAC-ehs复用/多个逻辑信道映射到多个队列5.2.1定义和适用范围
所有支持MAC-ehs的UE。
5.2.2一致性要求
本节遵照YD/T2505.1-2013的4.2.3.5、9.1.4和11.6.4.7节。5.2.3测试目的
验证多个逻辑信道复用到不同的MAC-hes队列时UE的处理。5.2.4测试方法
5.2.4.1初始条件
系统模拟器:1个小区,缺省参数,加密不打开终端:
YD/T2735-2014
系统模拟器建立3GPPTS34.108V9.2.0(2010-09)6.11.5.4.8.1节所示的参考无线承载配置:3个交互或背景类/UL:8kbit/sDL[基于UE能力的最大速率J/UMPSRAB,其中逻辑信道、MAC-ehs队列标识设置见表3。
表3系统模拟器标识设置
逻辑信道标识
下行MAC类型设置为MAC-ehs。
Mac-ehs队列标识
无线承载置于UE测试环回模式1,RB5、RB6、RB7的ULSDU大小为39byte,RLC模式为非确认模式。
5.2.4.2测试流程
在本测试流程中,每个DLRLCPDU由一个大小为39byte的RLCSDU和用以指示SDU结束位置的长度指示组成。
a)系统模拟器发送一个MAC-ehsPDU,其中:TSN1-0,TSN2=0,TSN3-0。
包括3个MAC-ehsSDU,3个MAC-ehsSDU来自于3个RB。b)系统模拟器验证RLCPDU是否环回,验证逻辑信道标识是否正确。5.2.4.3
预期过程
MMAC-ehsPDU包含3个TSN=0的RLCPDU'。个RLC对MAC-ehs头包括:应不同的RB配置在不同的MAC-ehs序列上LoopBackedRLCPDUonRB5,RB6andRB7注1:系统模拟器发送LCHId为TS25.321中9.2.2节UE信令的LCHId减15.2.5测试要求
LCH1[6],LI[42],TSNI[0],SI1[0],F1[0]LCH2[7],L2[42],TSN2[0],SI2[0],F2[0]LCH3[8], L3[42], TSN3[0], SI3[0], F3[1],所有的值以十进制表示,见注1
步骤2中,系统模拟器接在RB5,RB6,RB7上收到一个环回RLCPDU。5.3MAC-ehs分段/UE正确处理部分的和完整的PDU5.3.1定义和适用范围
所有支持MAC-ehs的UE。
YD/T2735-2014
5.3.2一致性要求
本节遵照3GPPTS25.321V9.4.0(2010-09)中9.2.2和11.6.4.6节。5.3.3测试目的
本测试项目验证:
a)UE能处理4种不同的SI值;
b)UE能联合从连续的MAC-ehsPDU中收到的MAC-ehsSDU分段;c)UE丢弃不能参与联合的已存储的MAC-ehsSDU分段,5.3.4测试方法
5.3.4.1初始条件
系统模拟器:1个小区,默认参数配置,加密关闭。被测终端:
系统模拟器建立如3GPPTS34.108V9.2.0(2010-09)中6.11.5.4.8.2节所定义的参考无线承载配置。逻辑信道,MAC-ehs队列标识(QueueID)设置见表4。表4系统模拟器配置
逻辑信道ID
DLMAC头类型为MAC-ehs。
MAC-ehs队列标识
无线承载设置为UE测试环回模式1,ULSDU大小设置为39byte,RLC为UM模式,5.3.4.2测试流程
在该测试流程中,每个DLRLCPDU包含一个大小为39byte的RLCSDU,特殊长度指示和用于指示SDU结束的长度指示。
a)系统模拟器向UE发送一个MAC-ehsPDU。TSN=0,SI=10,该MAC-ehsPDU包含一个完整的MAC-ehsSDU1和一个MAC-ehsSDU2的分段。b)UE环回RLCPDU,其对应于收到的完整的MAC-ehsSDU1,并存储MAC-ehsSDU2的分段。c)系统模拟器向UE发送一个MAC-ehsPDU,TSN=1,SI-01,该MAC-ehsPDU包含MAC-ehsSDU2的剩余部分和一个完整的MAC-ehsSDU3。d)UE环回RLCPDU,其对应于MAC-ehsSDU2和MAC-chsSDU3)e)系统模拟器向UE发送一个MAC-ehsPDU,TSN=2,SI=11,该MAC-ehsPDU包含一个MAC-ehsSDU4的分段,一个完整的MAC-chsSDU5和一个MAC-ehsSDU6的分段。f)UE丢弃MAC-ehsSDU4的分段,环回RLCPDU,其对应于MAC-ehsSDU5,存储MAC-ehsSDU6的分段。
g)系统模拟器向UE发送一个MAC-ehsPDU,TSN=3,SI=00,该MAC-ehsPDU包含一个完整的MAC-ehs SDU7。
h)UE丢弃MAC-ehsSDU6的分段,并环回RLCPDU,其对应于MAC-ehsSDU7。i)系统模拟器向终端发送一个MAC-chsPDUTSN=4,SI=10,该MAC-ehsPDU包含一个MAC-chsSDU8的分段。
YD/T2735-2014
j)系统模拟器向终端发送一个MAC-ehsPDU,TSN=5,SI=11,该MAC-ehsPDU包含MAC-ehsSDU8的第二个分段。
k)系统模拟器向终端发送一个MAC-ehsPDU,TSN=6,SI=01,该MAC-ehsPDU包含MAC-ehsSDU8的最后一个分段。
I)UE环回RLCPDU,其对应于MAC-chsSDU85.3.4.3
预期过程
5.3.5测试要求
MAC-ehs SDU,TSN-0
corresponding to MAC-ehs SDUIRLCPDU
MAC-ehs SDU, TSN-1
RLCPDU
RLCPDU
corresponding to MAC-ehs SDU2corresponding to MAC-ehs SDU3MAC-ehsSDU,TSN=2
RLCPDU
corresponding to MAC-ehs SDU5MAC-ehsSDU,TSN-3
RLCPDU
corresponding to MAC-ehs SDU7MAC-ehs SDU, TSN-4
MAC-ehs SDU, TSN-5
MAC-ehs SDU,TSN-6
RLCPDU
corresponding to MAC-ehs SDU8a)步骤2后,UE环回RLCPDU,其对应于MAC-ehsSDUl。b)步骤4和5,UE环回RLCPDU,其对应于MAC-ehsSDU2和3。c)步骤7,UE环回RLCPDU,其对应于MAC-ehsSDU5。注释
TSN-0,SI-10
包含完整的MAC-ehsSDUI和部分
MAC-ehsSDU2
TSN-1,SI=01
包含部分MAC-ehsSDU2和完整的
MAC-ehs SDU3
TSN-2,SI=11
包含部分MAC-ehsSDU4、完整的
MAC-ehsSDU5和部分MAC-ehs
系统模拟器等待5s,确认没有收到环回的PDU
TSN=3,SI-00
包含完整的MAC-ehsSDU7
TSN=4,SI=10
包含MAC-ehsSDU8的第一部分
TSN=5,SI=11
包含MAC-ehsSDU8的第二部分,
SDU没有完成
TSN=6,SI=01
包含MAC-ehsSDU8的第三部分,
也就是最后部分
系统模拟器等待5s,确认没有收到环回的PDU
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
