ICS17.020

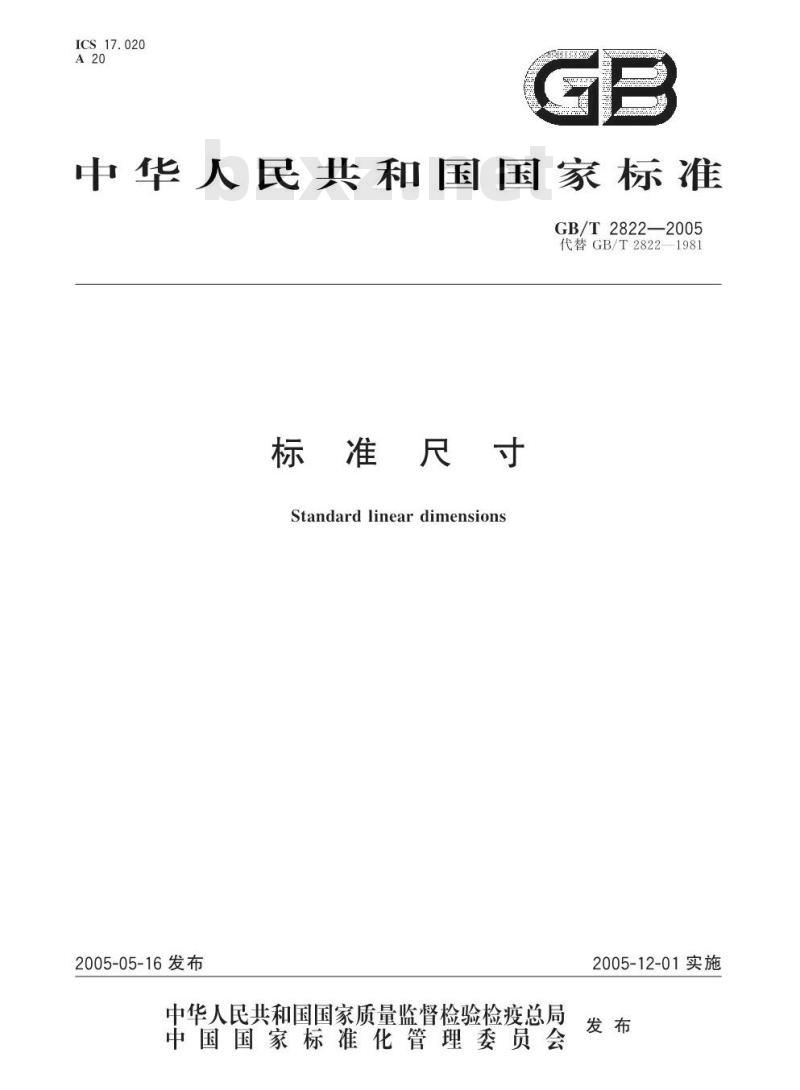

中华人民共和国国家标准
GB/T2822—2005Www.bzxZ.net
代替GB/T2822—1981
标准尺寸
Standardlineardimensions
2005-05-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
GB/T2822—2005

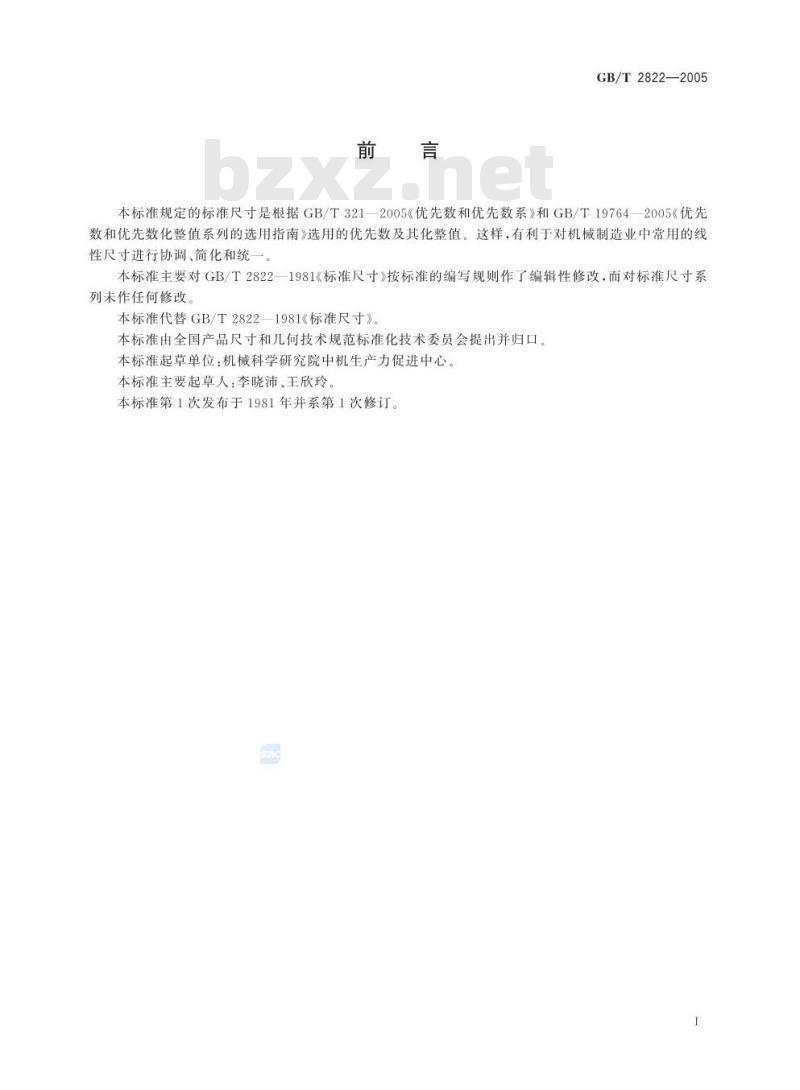

本标准规定的标准尺寸是根据GB/T321—2005《优先数和优先数系》和GB/T19764—2005《优先数和优先数化整值系列的选用指南》选用的优先数及其化整值。这样，有利于对机械制造业中常用的线性尺寸进行协调、简化和统一。本标准主要对GB/T2822—1981《标准尺寸》按标准的编写规则作了编辑性修改，而对标准尺寸系列未作任何修改。
本标准代替GB/T2822—1981《标准尺寸》。本标准由全国产品尺寸和几何技术规范标准化技术委员会提出并归口。本标准起草单位：机械科学研究院中机生产力促进中心本标准主要起草人：李晓沛、王欣玲本标准第1次发布于1981年并系第1次修订。1
1范围
标准尺寸
GB/T2822—2005
本标准规定了0.01mm～20000mm范围内机械制造业中常用的标准尺寸（直径、长度、高度等）系列。
本标准适用于有互换性或系列化要求的主要尺寸（如安装、连接尺寸，有公差要求的配合尺寸，决定产品系列的公称尺寸等）。其他结构尺寸也应尽可能采用。本标准不适用于由主要尺寸导出的因变量尺寸，工艺上工序间的尺寸和已有相应标准规定的尺寸。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T321优先数和优先数系（ISO3.IDT）GB/T19764优先数和优先数化整值系列的选用指南（ISO497，IDT）标准尺寸系列

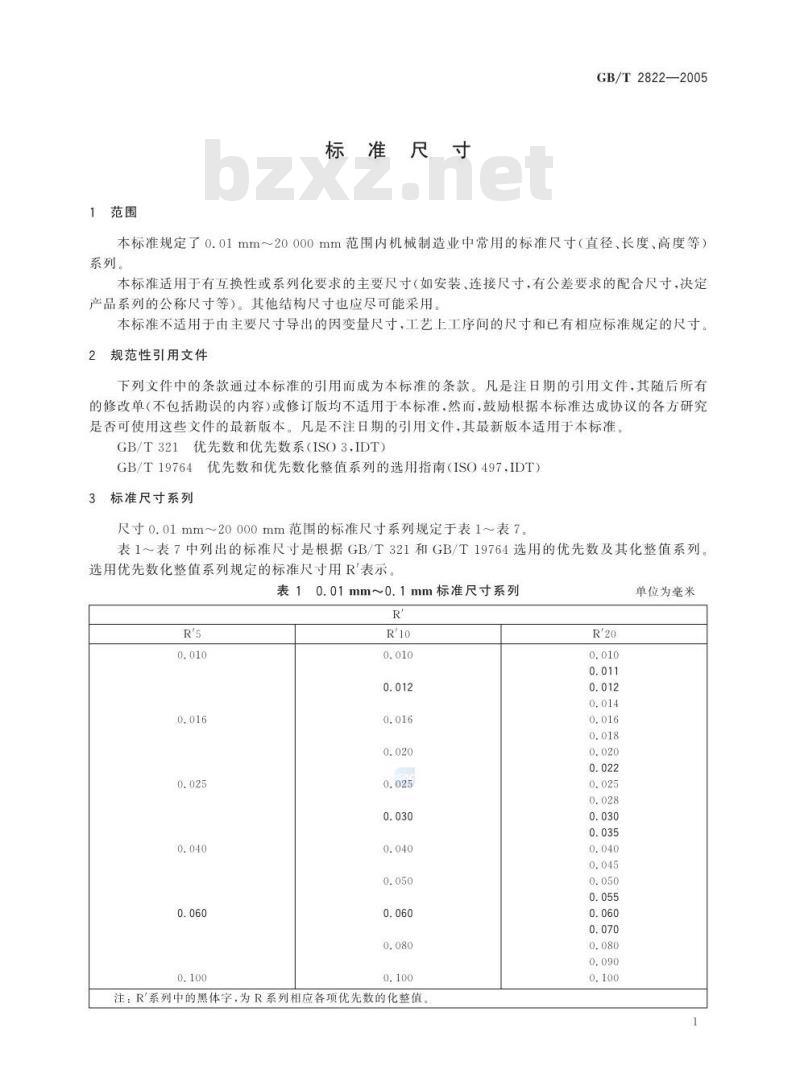

尺寸0.01mm～20000mm范围的标准尺寸系列规定于表1～表7表1～表7中列出的标准尺寸是根据GB/T321和GB/T19764选用的优先数及其化整值系列。选用优先数化整值系列规定的标准尺寸用R表示表10.01mm~0.1mm标准尺寸系列
注：R'系列中的熏体字，为R系列相应各项优先数的化整值。R'20
.0.080
单位为毫米
GB/T2822—2005

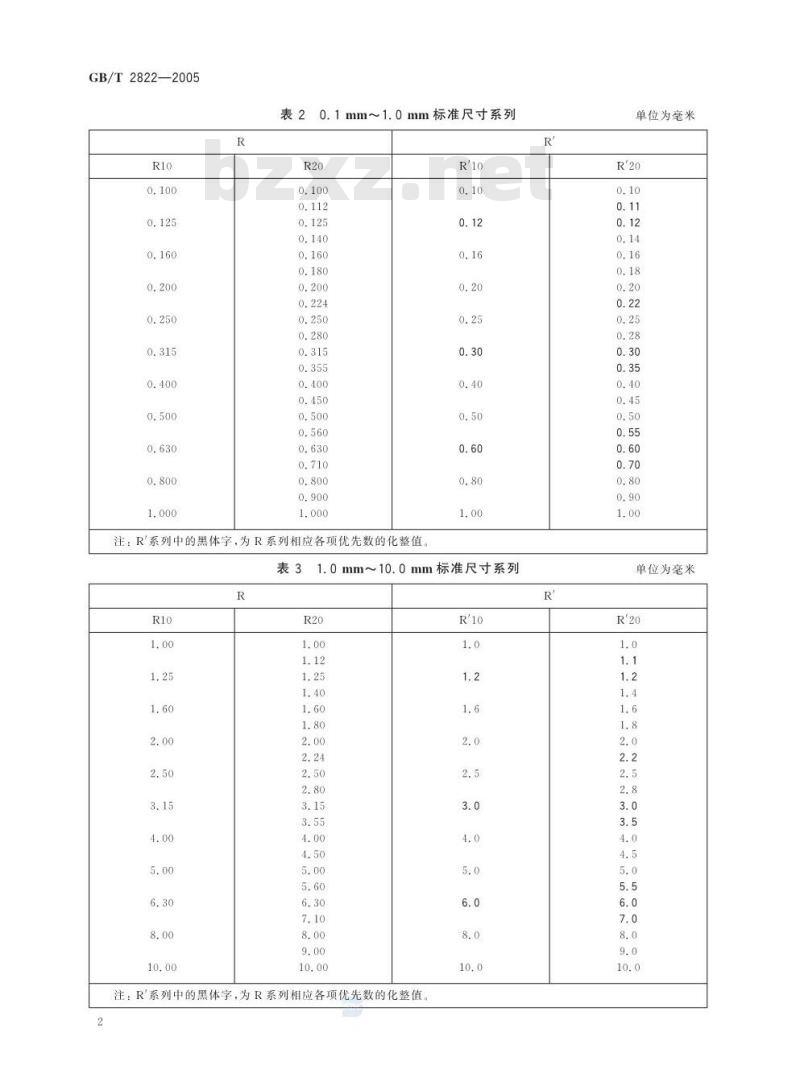

表20.1mm~1.0mm标准尺寸系列
注：R'系列中的黑体字，为R系列相应各项优先数的化整值R'10
1.0mm~10.0mm标准尺寸系列
注：R'系列中的黑体字，为R系列相应各项优先数的化整值2
单位为毫米
单位为毫米

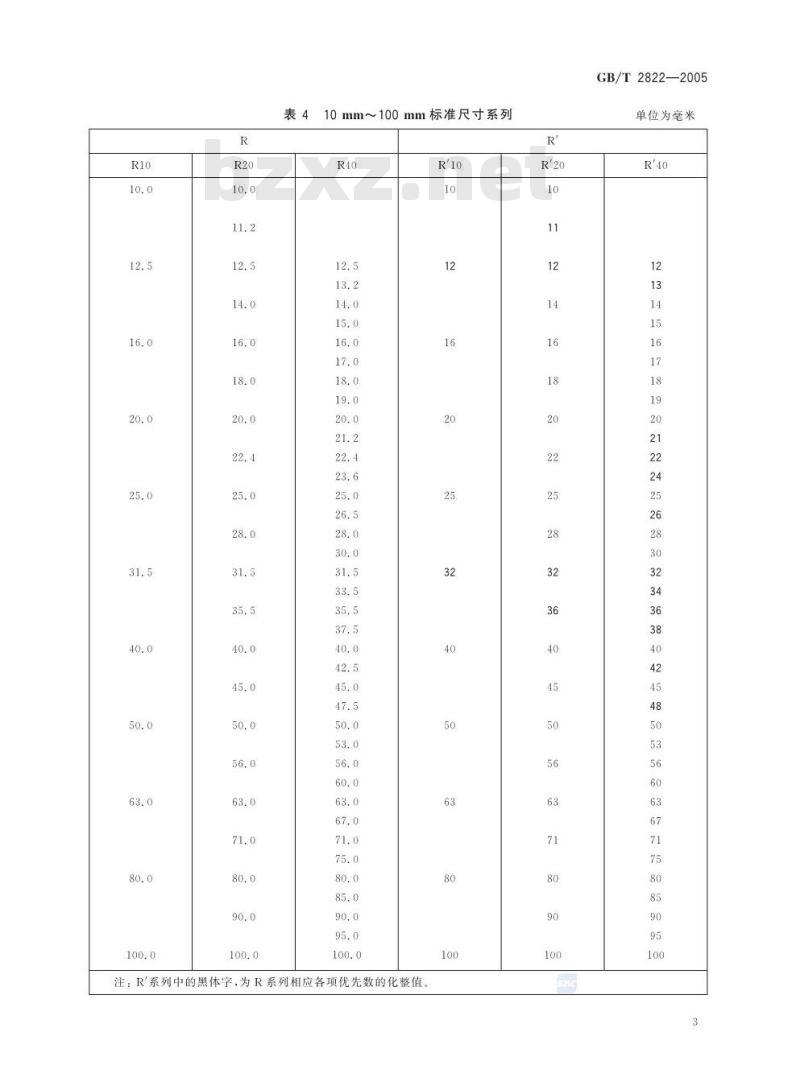

410mm~100mm标准尺寸系列
注：R'系列中的黑体字，为R系列相应各项优先数的化整值R'10
GB/T2822—2005
单位为毫米
GB/T2822—2005
100mm~1000mm标准尺寸系列
注：R'系列中的黑体字，为R系列相应各项优先数的化整值4
单位为毫米
1000mm~10000mm标准尺寸系列
GB/T2822—2005
单位为毫米
GB/T2822—2005
标准尺寸选择
10000mm~20000mm标准尺寸系列
单位为毫米
选择标准尺寸系列及单个尺寸时，应首先在优先数系R系列中选。用并按R10、R20、R40的顺4.1
序，优先选用公比较大的基本系列及其单值，4.2如果必须将数值圆整，可在相应的R系列中选用标准尺寸，其优选顺序为Ra5、Ra10、Ra20、Ra40。
4.3除各表中列出的基本系列外，可采用某个基本系列导出的派生系列，也可采用复合系列。6
