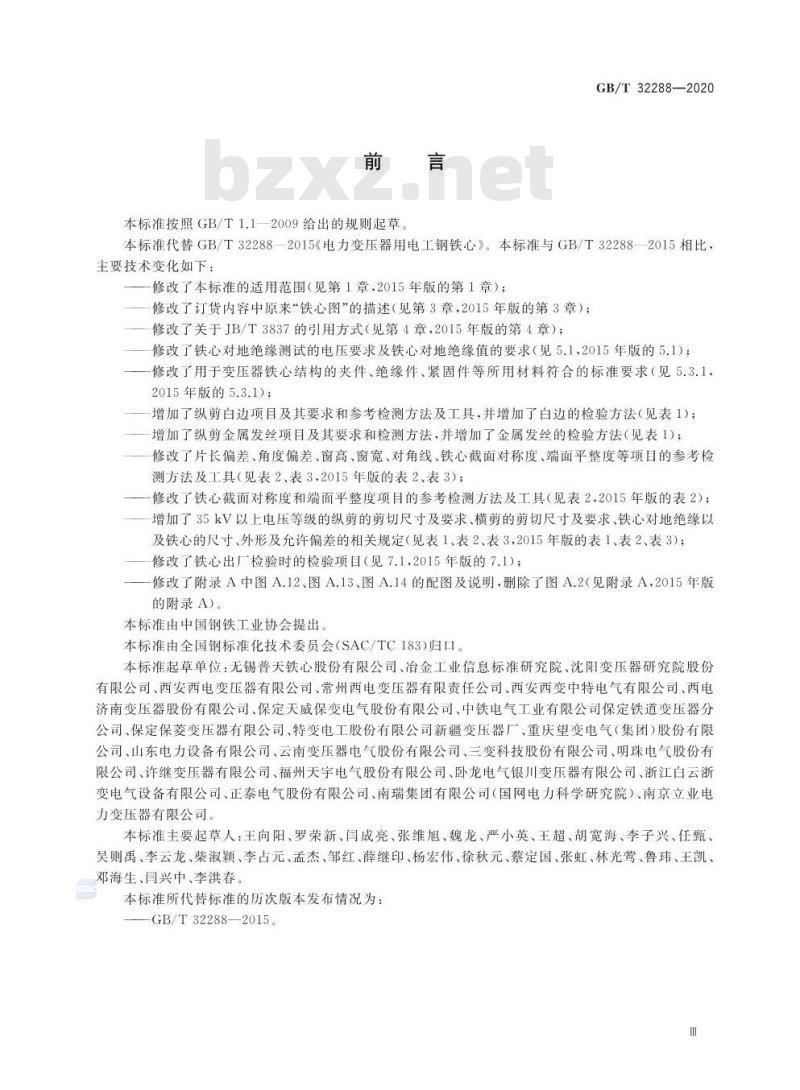

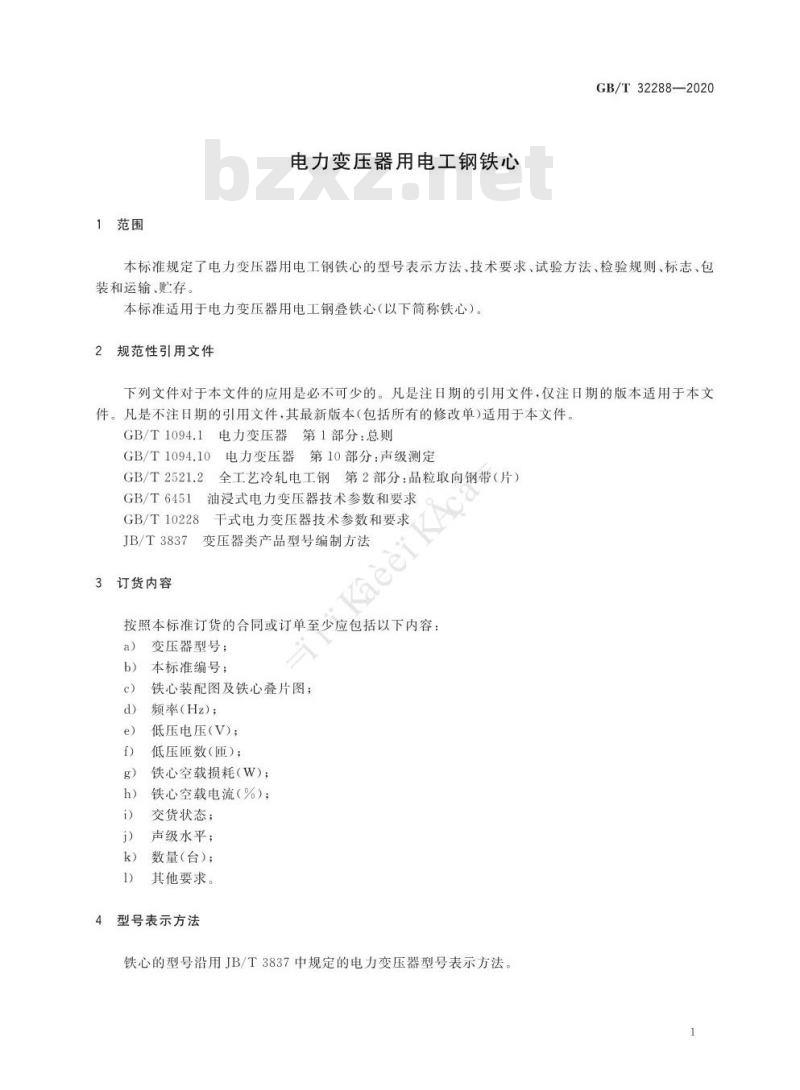

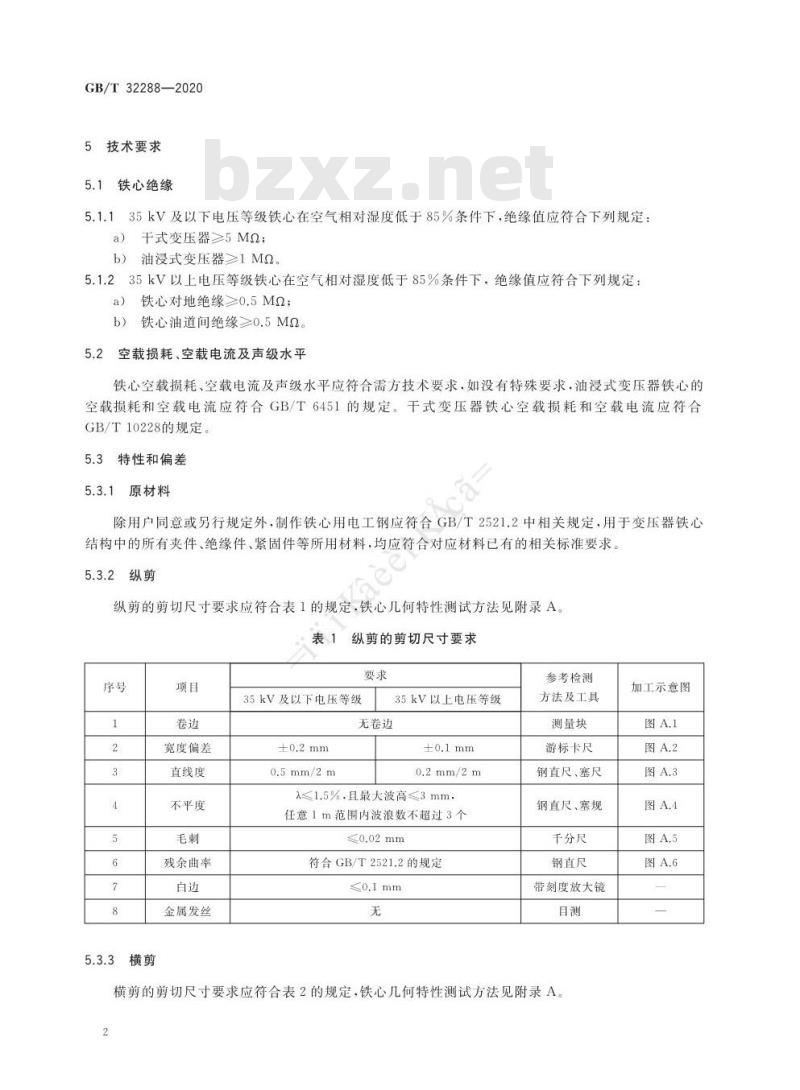

GB/T 32288—2020 电力变压器用电工钢铁心 Electrical steel core for power transformers 2020-06-02 发布 2020-12-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 GB/T 32288—2015《电力变压器用电工钢铁心》。与 2015 年版相比，主要技术变化如下： 1. 修改了本标准的适用范围；修改了订货内容中原来“铁心图”的描述；修改了关于 JB/T 3837 的引用方式； 2. 修改了铁心对地绝缘测试的电压要求及铁心对地绝缘值的要求； 3. 修改了用于变压器铁心结构的夹件、绝缘件、紧固件等所用材料符合的标准要求； 4. 增加了纵剪白边项目及其要求和参考检测方法及工具，并增加了白边的检验方法； 5. 增加了纵剪金属发丝项目及其要求和检测方法，并增加了金属发丝的检验方法； 6. 修改了片长偏差、角度偏差、窗高、窗宽、对角线、铁心截面对称度、端面平整度等项目的参考检测方法及工具； 7. 增加了 35kV 以上电压等级的纵剪的剪切尺寸及要求、横剪的剪切尺寸及要求、铁心对地绝缘以及铁心的尺寸、外形及允许偏差的相关规定； 8. 修改了铁心出厂检验时的检验项目； 9. 修改了附录 A 中图 A.12、图 A.13、图 A.14 的配图及说明，删除了图 A.2。 本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会 (SACTC183) 归口。 本标准起草单位：无锡普天铁心股份有限公司、冶金工业信息标准研究院、沈阳变压器研究院股份有限公司、西安西电变压器有限公司、常州西电变压器有限责任公司、西安西变中特电气有限公司、西电济南变压器股份有限公司、保定天威保变电气股份有限公司、中铁电气工业有限公司保定铁道变压器分公司、保定保菱变压器有限公司、特变电工股份有限公司新疆变压器厂、重庆望变电气（集团）股份有限公司、山东电力设备有限公司、云南变压器电气股份有限公司、三变科技股份有限公司、明珠电气股份有限公司、许继变压器有限公司、福州天宇电气股份有限公司、卧龙电气银川变压器有限公司、浙江白云浙变电气设备有限公司、正泰电气股份有限公司、南瑞集团有限公司（国网电力科学研究院）、南京立业电力变压器有限公司。 本标准主要起草人：王向阳、罗荣新、闫成亮、张维旭、魏龙、严小英、王超、胡宽海、李子兴、任甄、吴则禹、李云龙、柴淑颖、李占元、孟杰、邹红、薛继印、杨宏伟、徐秋元、蔡定国、张虹、林光莺、鲁玮、王凯、邓海生、闫兴中、李洪春。 本标准所代替标准的历次版本发布情况为：GB/T 32288—2015 1 范围 本标准规定了电力变压器用电工钢铁心的型号表示方法、技术要求、试验方法、检验规则、标志、包装和运输、贮存。 本标准适用于电力变压器用电工钢叠铁心（以下简称铁心）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1094.1 电力变压器 第1部分：总则 GB/T 1094.10 电力变压器 第10部分：声级测定 GB/T 2521.2 全工艺冷轧电工钢 第2部分：晶粒取向钢带（片） GB/T 6451 油浸式电力变压器技术参数和要求 GB/T 10228 干式电力变压器技术参数和要求 JB/T 3837 变压器类产品型号编制方法 3 订货内容 按照本标准订货的合同或订单至少应包括以下内容： a) 变压器型号； b) 本标准编号； c) 铁心装配图及铁心叠片图； d) 频率 (Hz)； e) 低压电压；
