【GB国家标准】 无损检测 电磁声换能器(EMATs)指南

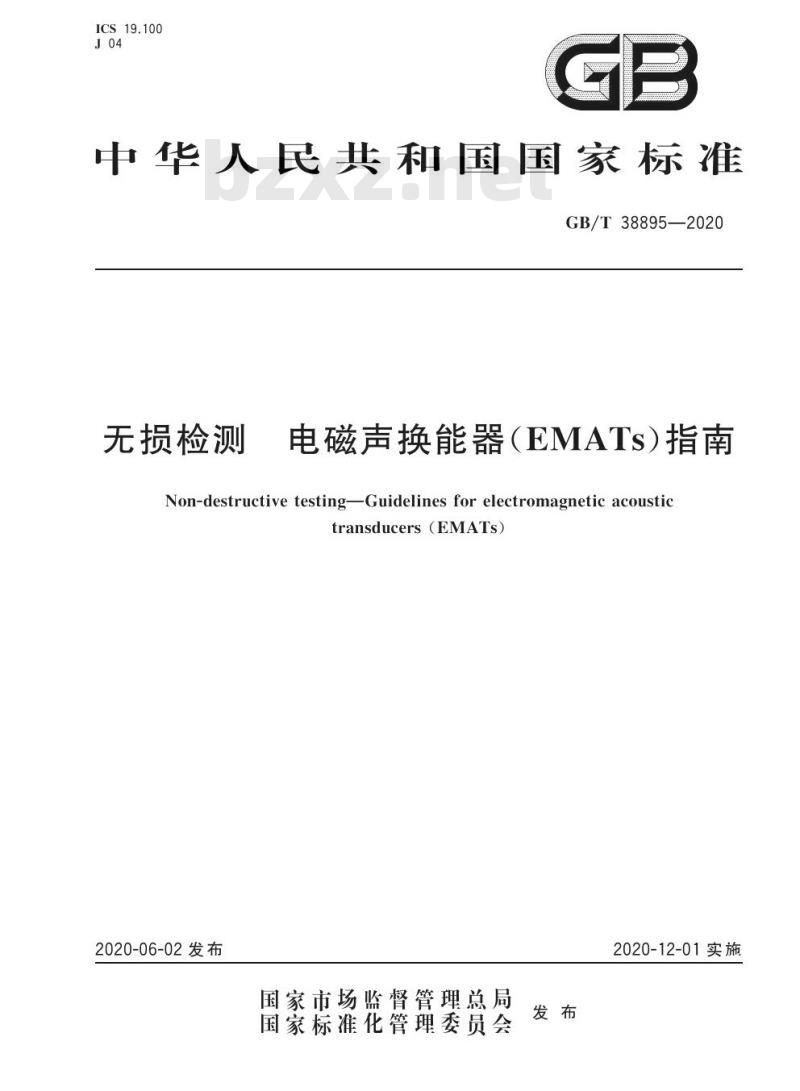

ICS 19.100 J04 GB 中华人民共和国国家标准 GB/T 38895—2020 无损检测 电磁声换能器（EMATs）指南 Non-destructive testing—Guidelines for electromagnetic acoustic transducers（EMATs） 2020-06-02发布 2020-12-01实施 发布单位：国家市场监督管理总局、国家标准化管理委员会 目录 前言 1 范围 2 规范性引用文件 3 术语和定义 4 由制造者提供的换能器技术指标 5 测试器具 6 换能器性能要求 8 检测报告 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国无损检测标准化技术委员会（SAC/TC 56）提出并归口。 本标准起草单位：爱德森（厦门）电子有限公司、中国特种设备检测研究院、中北大学、清华大学、浙江大学、武汉中科创新技术股份有限公司、广东汕头超声电子股份有限公司、钢铁研究总院、中国科学院金属研究所、中国铁道科学研究院集团有限公司金属及化学研究所、中国科学院声学研究所。 本标准主要起草人：郑阳、沈功田、林俊明、胡斌、张宗健、周进节、李素军、谭继东、蓝麒、崔高宇、黄松岭、唐志峰、王子成、詹红庆、张建卫、蔡桂喜、黄凤英、沈建中。 1 范围 本标准规定了超声检测用电磁声换能器性能测试与检验的一般要求、由制造者提供的技术指标、测试器具、性能要求和测试报告。 本标准适用于电磁声体波（横波、纵波）换能器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3880.1 一般工业用铝及铝合金板、带材 第1部分：一般要求 GB/T 12604.1 无损检测术语 超声检测 GB/T 19001 质量管理体系要求 GB/T 19799.2 无损检测 超声检测 2号校准试块 GB/T 27664.2 无损检测 超声检测设备的性能与检验 第2部分：探头 GB/T 33885 无损检测仪器 抽样、出厂检验、型式检验基本要求 GB/T 34885 无损检测 电磁超声检测总则 3 术语和定义 GB/T 12604.1、GB/T 27664.2和GB/T 34885界定的以及下列术语和定义适用于本文件。 3.1 电磁声换能器（electromagnetic acoustic transducer） 激励和接收超声体波（横波、纵波）的电磁声换能器。 3.2 偏置磁场（bias magnetic field） 提供电磁声换能器工作的外加磁场。 注：偏置磁场的类型有永磁铁和电磁铁。 3.3 换能器数据表（EMAT datasheet） 描述换能器性能参数的表格。 注：换能器数据表不作为单个换能器性能的检测证书。 3.4 提离（lift-off） 电磁声换能器前端检测面距被检工件表面的距离。 3.5 操作温度范围（operating temperature range） 能够正常检测被检对象的温度范围。 3.6 高温操作时限（high-temperature operable time） 电磁声换能器在高温下工作允许的操作时间。 3.7 工作电流（standard operating current） 电磁声换能器正常工作时通过的电流。 3.8 最大允许电流（maximum allowable current） 电磁声换能器允许通过的最大电流。 3.9 标准工作电压（standard operating voltage） 电磁声换能器正常工作的标准工作电压。 3.10 最大允许电压（maximum allowable voltage） 电磁声换能器允许加载的最大电压。 4 由制造者提供的换能器技术指标 4.1 换能器数据表 表1给出了本标准规定的由制造者提供的所有换能器数据表中的项目清单。该数据表还应包含有关测试换能器所用仪器及其设定值、测试条件等数据。 表1 数据表中列出的项目清单 应提供的项目或测量、计算参数包括： - 制造商名称 - 换能器类型 - 换能器重量和尺寸 - 连接器类型 - 线圈图形状和尺寸 - 偏置磁场类型 - 最大允许电流 - 标准工作电流 - 最大允许电压 - 标准工作电压 - 标准允许提离 - 操作温度范围 适用的电磁声换能器类别包括： - 横波：直入射非聚焦、直入射聚焦 - 纵波：直入射非聚焦、直入射聚焦
