【HG化工标准】 代替 HG/T 2374-2004 搪玻璃闭式贮存容器

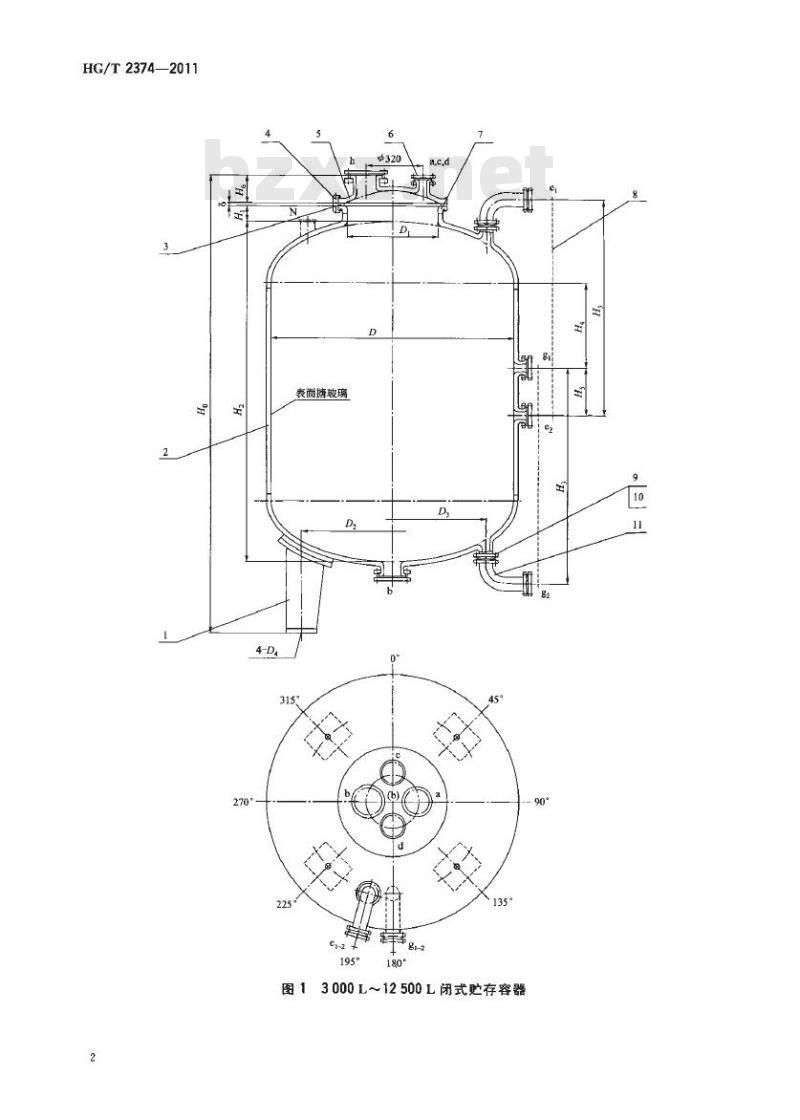

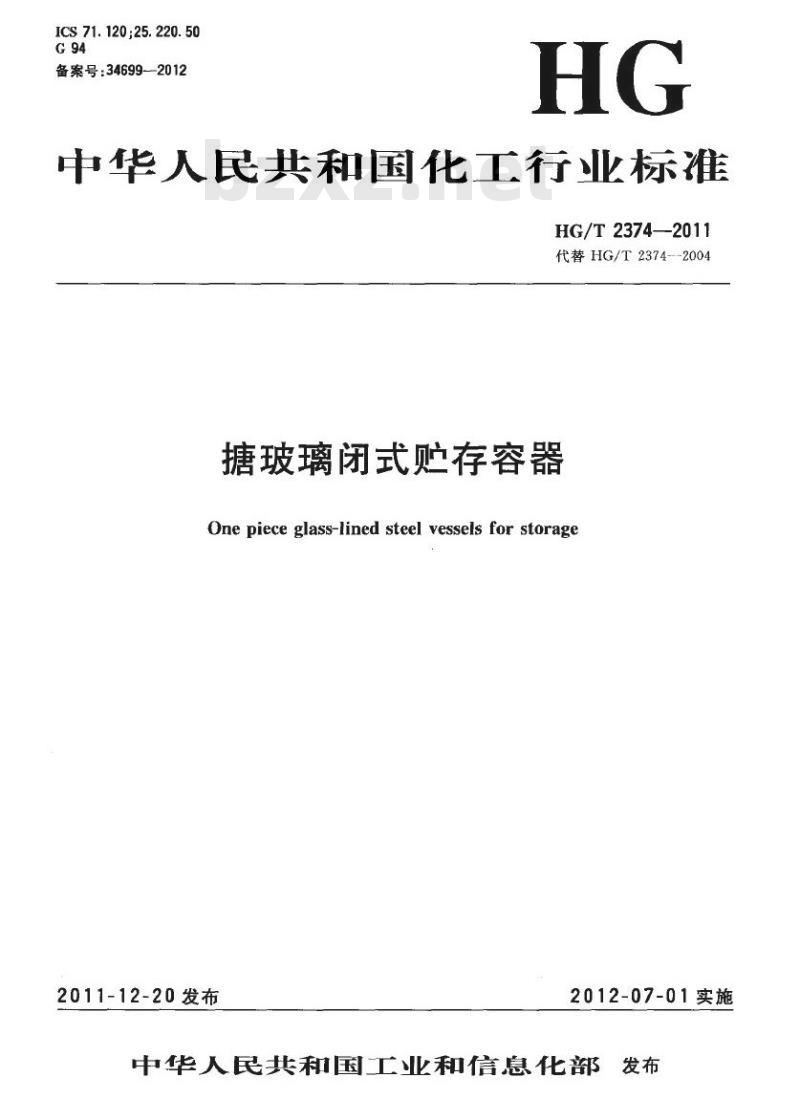

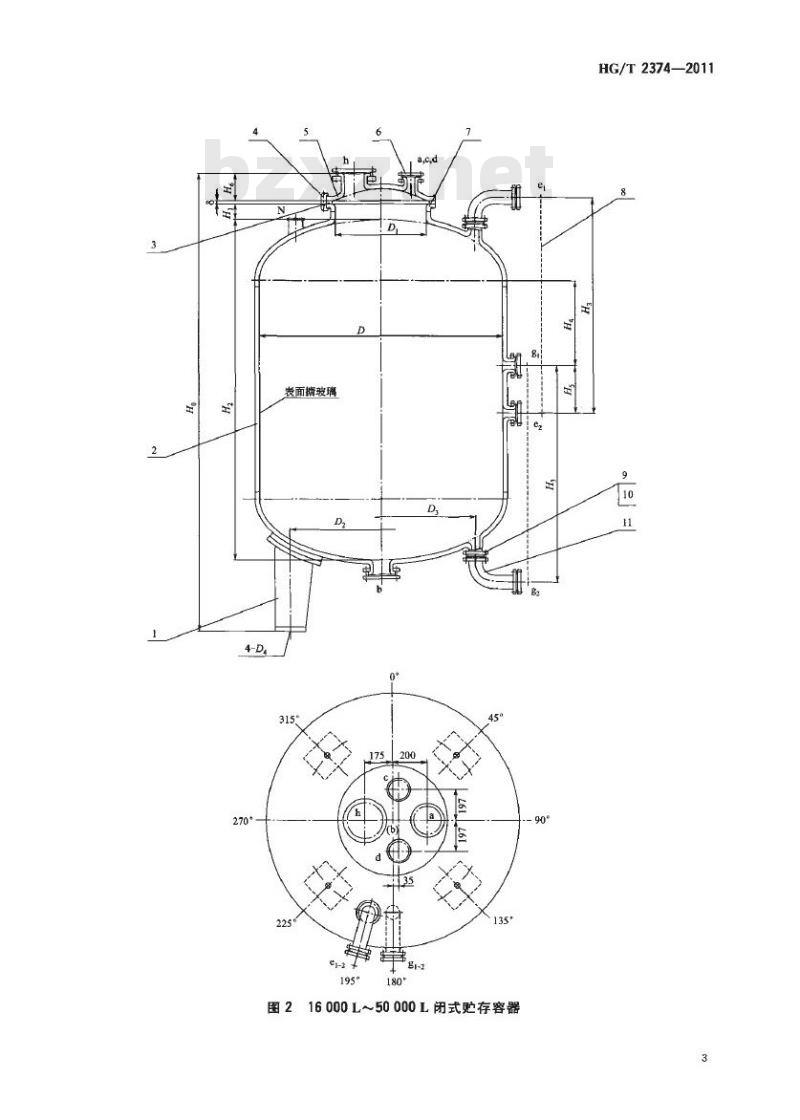

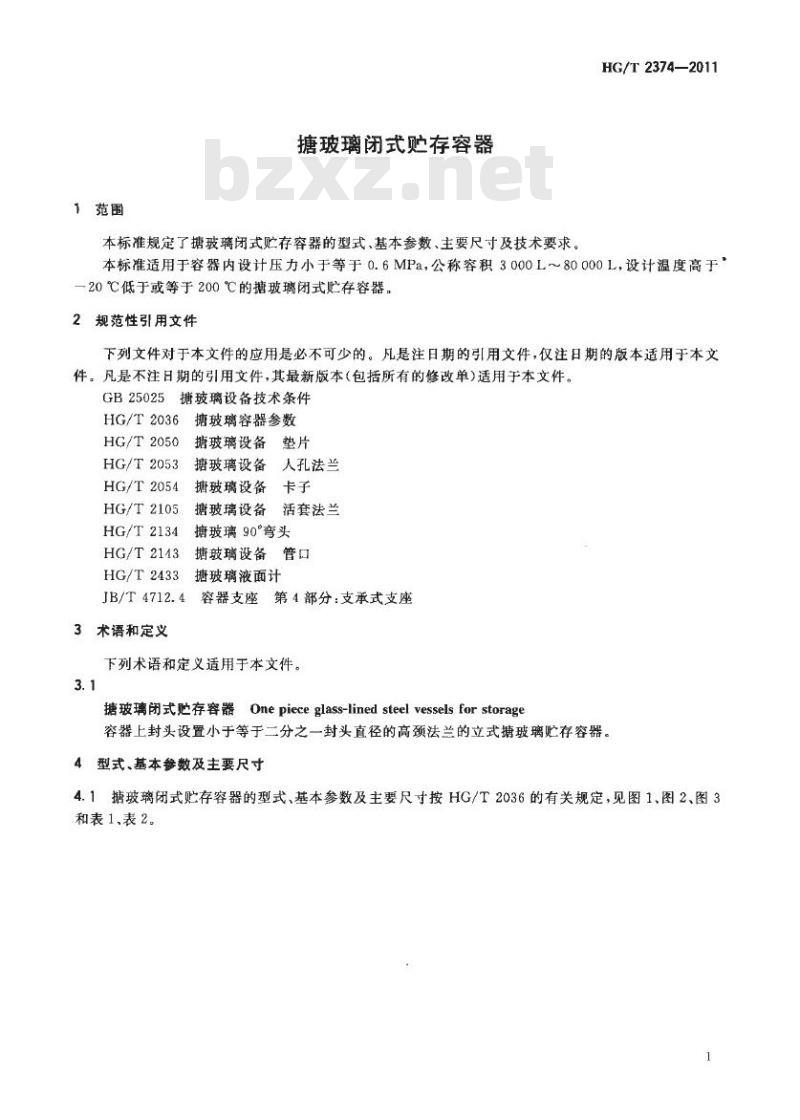

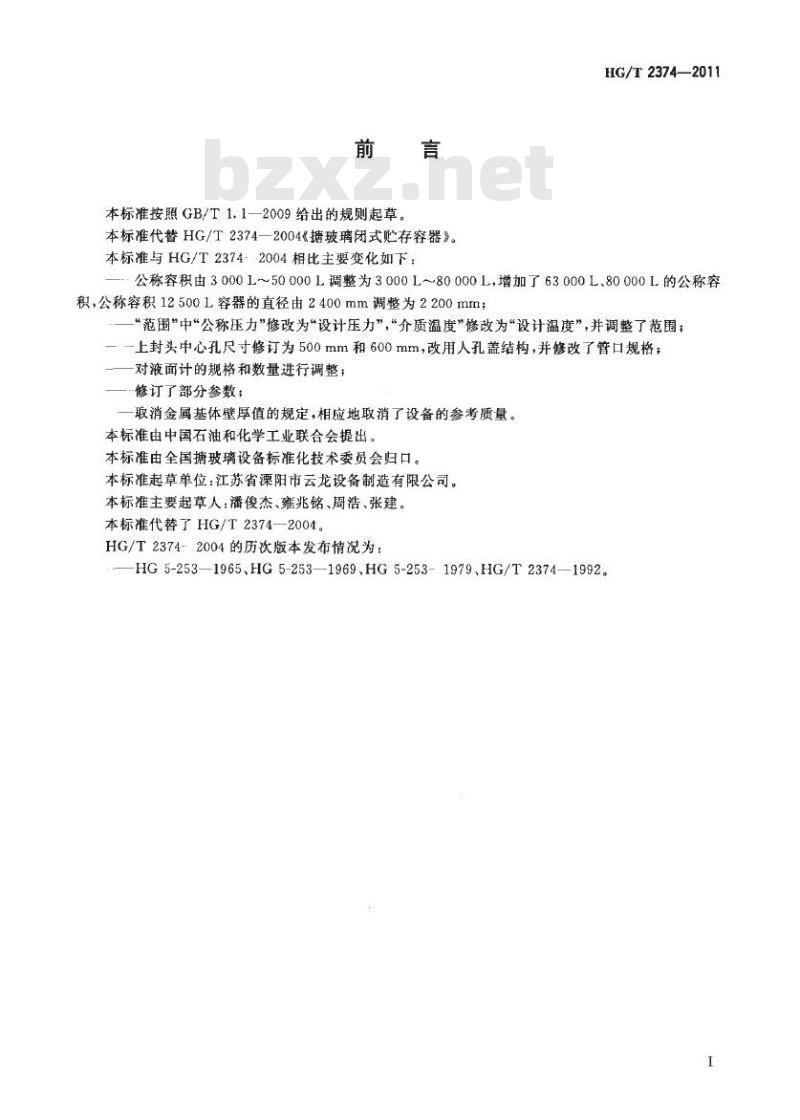

ICS 71.120; 25.220.50 备案号：34699-2012 中华人民共和国化工行业标准 HG/T 2374—2011 代替 HG/T 2374—2004 搪玻璃闭式贮存容器 One-piece glass-lined steel vessels for storage 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 HG/T 2374—2004《搪玻璃闭式贮存容器》。 本标准与 HG/T 2374—2004 相比主要变化如下： 1. 公称容积由 3000L～50000L 调整为 3000L～80000L，增加了 63000L、80000L 的公称容积；公称容积 12500L 容器的直径由 2400mm 调整为 2200mm； 2. “范围”中“公称压力”修改为“设计压力”，“介质温度”修改为“设计温度”，并调整了范围； 3. 上封头中心孔尺寸修订为 500mm 和 600mm，改用人孔盖结构，并修改了管口规格； 4. 对一对液面计的规格和数量进行调整； 5. 修订了部分参数； 6. 取消金属基体壁厚值的规定，相应地取消了设备的参考质量。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：江苏省云龙设备制造有限公司。 本标准主要起草人：潘俊杰、雍兆铭、周浩、张建。 本标准代替了 HG/T 2374—2004。HG/T 2374—2004 的历次版本发布情况为：HG 5-253—1965、HG 5-253—1969、HG 5-253—1979、HG/T 2374—1992。 1 范围 本标准规定了搪玻璃闭式贮存容器的型式、基本参数、主要尺寸及技术要求。 本标准适用于容器内设计压力小于等于 0.6MPa，公称容积 3000L～80000L，设计温度高于 -20℃ 且低于或等于 200℃ 的搪玻璃闭式贮存容器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 25025 HG/T 2036 HG/T 2050 HG/T 2053 HG/T 2054 HG/T 2105 HG/T 2134 HG/T 2143 HG/T 2433 JB/T 4712.4 3 术语和定义 下列术语和定义适用于本文件。 3.1 搪玻璃闭式贮存容器：容器上封头设置小于等于二分之一封头直径的高颈法兰的立式玻璃贮存容器。 相关术语： - 搪玻璃容器参数 - 搪玻璃设备垫片 - 搪玻璃设备 - 人孔法兰 - 搪玻璃设备卡子 - 搪玻璃设备活套法兰 - 搪玻璃 90°弯头 - 搪玻璃设备管口 - 搪玻璃液面计 - 容器支座第4部分：支承式支座 4 型式、基本参数及主要尺寸 4.1 搪玻璃闭式贮存容器的型式、基本参数及主要尺寸按 HG/T 2036 的有关规定，见图 1、图 2、图 3 和表 1、表 2。 表 1 搪玻璃闭式贮存容器的基本参数 | 公称容积 VN/L | 全容积 VT/L | 公称直径 D/mm | 进口 a/mm | | :--- | :--- | :--- | :--- | | 3000 | 3355 | 1450 | 80 | | 4000 | 4777 | 1600 | 100 | | 5000 | 5561 | 1600 | 100 | | 6300 | 6877 | 1750 | 100 | | 8000 | 8944 | 1900 | 100 | | 10000 | 11668 | 2200 | 100 | | 12500 | 13644 | 2200 | 100 | | 16000 | 17318 | 2400 | 100 | | 20000 | 21738 | 2600 | 100 | | 25000 | 27640 | 2800 | 100 | | 30000 | 32547 | 3000 | 100 | | 40000 | 43189 | 3200 | 100 | | 50000 | 53892 | 3400 | 100 | | 63000 | 67505 | 3400 | 100 | | 80000 | 85508 | 3600 | 100 |
