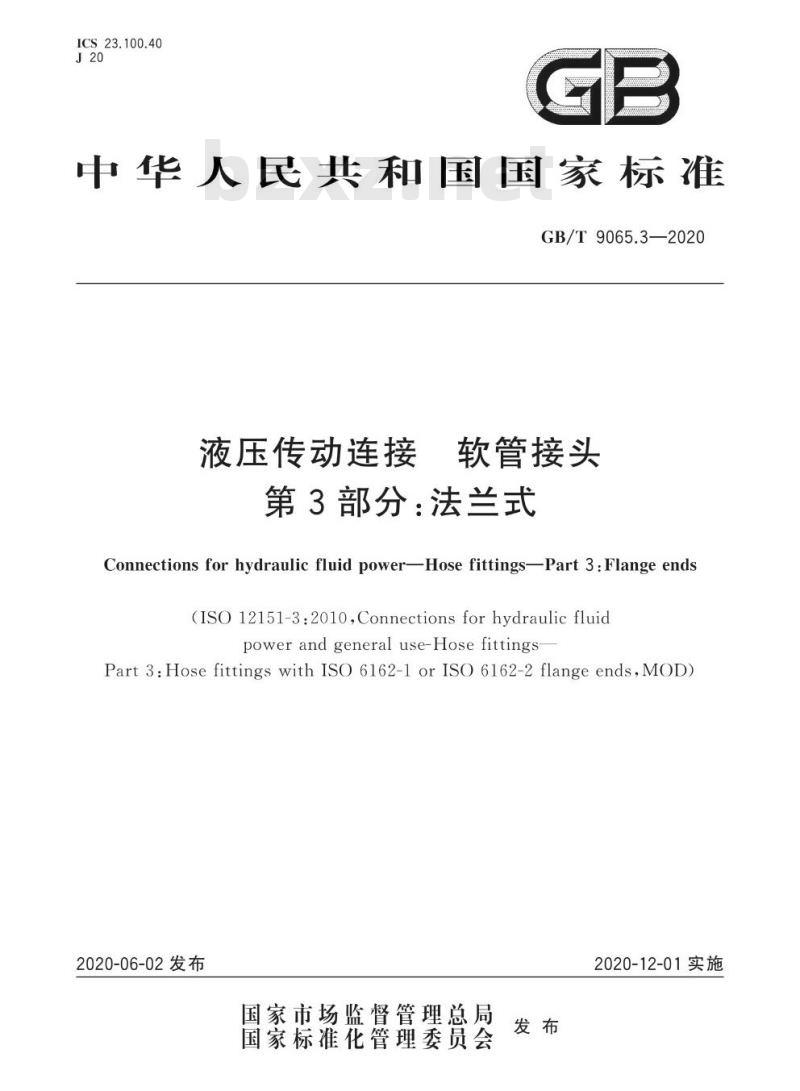

ICS23.100.40
中华人民共和国国家标准
GB/T9065.3—2020
液压传动连接
软管接头
第3部分：法兰式
Connections for hydraulic fluid powerHose fittingsPart3:Flange ends(ISO12151-3:2010,Connectionsforhydraulicfluidpowerandgeneral use-HosefittingsPart3:Hose fittings withISO 6162-1 or ISO6162-2 flange ends,MOD)2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施

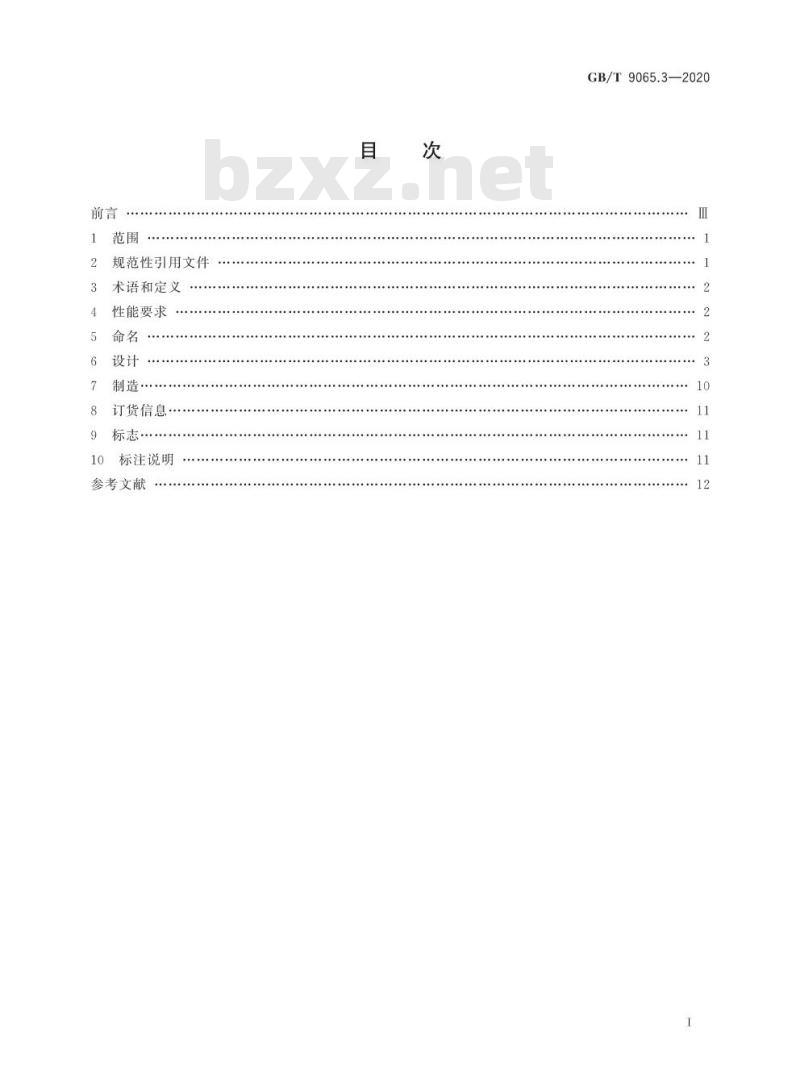

规范性引用文件
术语和定义
性能要求
制造·
订货信息，
标志·
标注说明
参考文献
GB/T9065.3—2020

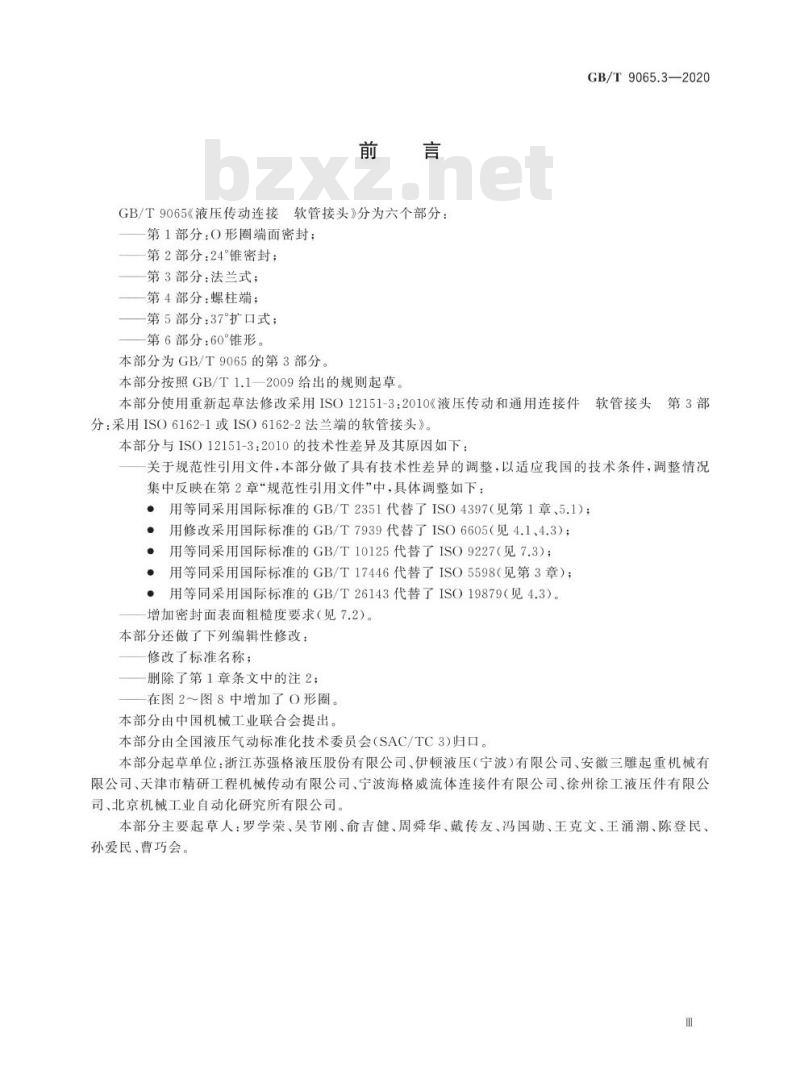

软管接头》分为六个部分：
GB/T9065《液压传动连接
第1部分：0形圈端面密封；
第2部分：24°锥密封；
第3部分：法兰式；
第4部分：螺柱端；
一第5部分：37°扩口式；
第6部分：60°锥形。
本部分为GB/T9065的第3部分。
本部分按照GB/T1.1一2009给出的规则起草GB/T9065.3—2020
本部分使用重新起草法修改采用ISO12151-3：2010《液压传动和通用连接件软管接头第3部分：采用ISO6162-1或ISO6162-2法兰端的软管接头》。本部分与ISO12151-3：2010的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用等同采用国际标准的GB/T2351代替了ISO4397（见第1章、5.1）；·用修改采用国际标准的GB/T7939代替了ISO6605（见4.1、4.3)；·用等同采用国际标准的GB/T10125代替了ISO9227（见7.3；·用等同采用国际标准的GB/T17446代替了ISO5598（见第3章）；·用等同采用国际标准的GB/T26143代替了ISO19879（见4.3）。增加密封面表面粗糙度要求（见7.2）。本部分还做了下列编辑性修改：修改了标准名称；
删除了第1章条文中的注2；
在图2～图8中增加了0形圈。
本部分由中国机械工业联合会提出。本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。本部分起草单位：浙江苏强格液压股份有限公司、伊顿液压（宁波)有限公司、安徽三雕起重机械有限公司、天津市精研工程机械传动有限公司、宁波海格威流体连接件有限公司、徐州徐工液压件有限公司、北京机械工业自动化研究所有限公司本部分主要起草人：罗学荣、吴节刚、俞吉健、周舜华、戴传友、冯国勋、王克文、王涌潮、陈登民、孙爱民、曹巧会。
1范围
液压传动连接软管接头
第3部分：法兰式
GB/T9065.3—2020
GB/T9065的本部分规定了材质为碳钢的法兰式软管接头（典型示例见图1，适用于符合ISO6162-1和ISO6162-2的油口和法兰夹）设计和性能的基本要求和尺寸要求。本部分适用于公称内径为12.5mm51mm的软管（符合GB/T2351的公称软管内径）。注：若选用其他材质，由供需双方协商。4
说明：
法兰式软管接头：
法兰夹（符合ISO6162-1或ISO6162-2)：油口（符合ISO6162-1或ISO6162-2)；O形密封圈。
图1法兰式软管接头连接的典型示例规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2351
GB/T7939
GB/T10125
GB/T17446
GB/T26143
ISO6162-1
液压气动系统用硬管外径和软管内径（GB/T2351一2005，ISO4397：1993，IDT）液压软管总成试验方法（GB/T7939—2008，ISO6605：2002，MOD）人造气氛腐蚀试验盐雾试验（GB/T10125—2012,ISO9227:2006，IDT）流体传动系统及元件词汇（GB/T17446—2012，ISO5598：2008，IDT）液压管接头试验方法（GB/T26143—2010，ISO19879：2010，IDT）液压传动带有分体式或整体式法兰以及米制或英制螺栓的法兰管接头第1部
GB/T9065.3—2020
分：用于3.5MPa至35MPa压力，DN13至DN127的法兰管接头、油口和安装面[HydraulicfluidpoW-erFlange connections with split or one-piece flange clamps and metric or inch screwsPart l:Flange connectors,ports andmounting surfaces for use at pressures of 3.5MPa(35bar)to 35MPa(350bar),DN13toDN127J
ISO6162-2液压传动带有分体式或整体式法兰以及米制或英制螺栓的法兰管接头第2部分：用于42MPa压力，DN13至DN76的法兰管接头、油口和安装面[Hydraulicfluidpower—Flangeconnections with split or one-piece flange clamps and metric or inch screwsPart 2:Flange connec-tors,ports and mountingsurfaces for useat apressures of 42MPa(420 bar),DN13toDN76]3术语和定义
GB/T17446界定的术语和定义适用于本文件。4性能要求
按照GB/T7939测试时，软管总成应满足相应软管规格所规定的性能要求。4.1bZxz.net
4.2软管总成的工作压力应取ISO6162-1或ISO6162-2中给定的接头工作压力与对应规格的软管工作压力中较低值。
4.3软管接头的试验方法应符合GB/T26143的规定，软管总成的试验方法应符合GB/T7939的规定。
5命名
软管接头的命名方式为：“软管接头”空一格后接标准号GB/T9065.3”，后接间隔符“_”，然后为连5.1
接端类型及形状代号（见5.2），后接另一个间隔符“”，然后接法兰端轻重系列代号（见5.2）和公称法兰尺寸（符合ISO6162-1或ISO6162-2)X公称软管内径（符合GB/T2351)。示例：45°中弯（E45M)，42MPa法兰接头（S)系列，公称法兰尺寸为32mm、公称软管内径为31.5mm的软管接头命名如下：
GB/T9065.3-E45M-S32X31.5
软管接头
公称软管内径
法兰端轻重系列代号和公称法兰尺寸连接端类型及形状代号
标准编号
5.2使用代号见表1。
6设计
优选型
非优选型
连接端型式
连接端型式及代号
3.5MPa～35MPa（轻系列）
42MPa（重系列）
45°短弯
45°中弯
90°短弯
90°中弯
22.5°中弯
30°短弯
30°中弯
60°短弯
60°中弯
67.5°短弯
67.5°中弯
GB/T9065.3—2020
图2～图8中软管接头型式的尺寸应符合其对应的表2～表8的规定，并应符合ISO6162-1或ISO6162-2中规定的相关尺寸。
注1：法兰端细节和O形圈符合ISO6162-1或ISO6162-2。注2：软管接头与软管之间的连接方式是可选的。2直通法兰式软管接头（S）
