【HG化工标准】 胶乳胶丝

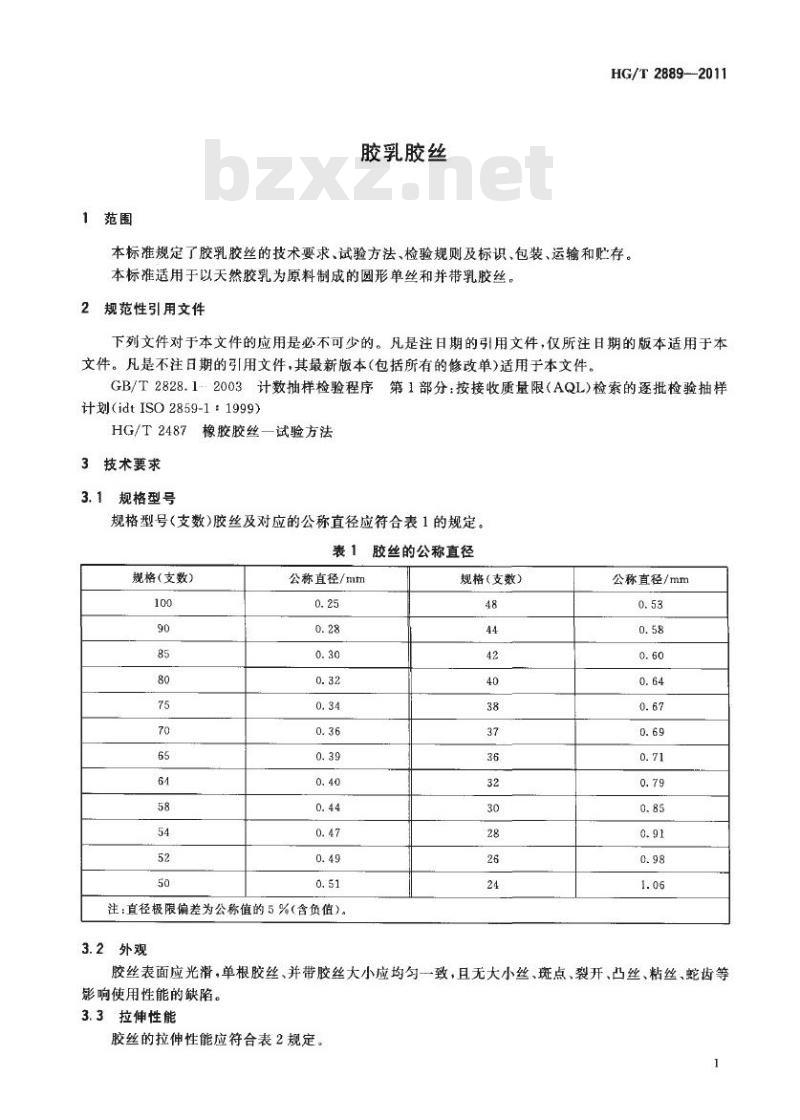

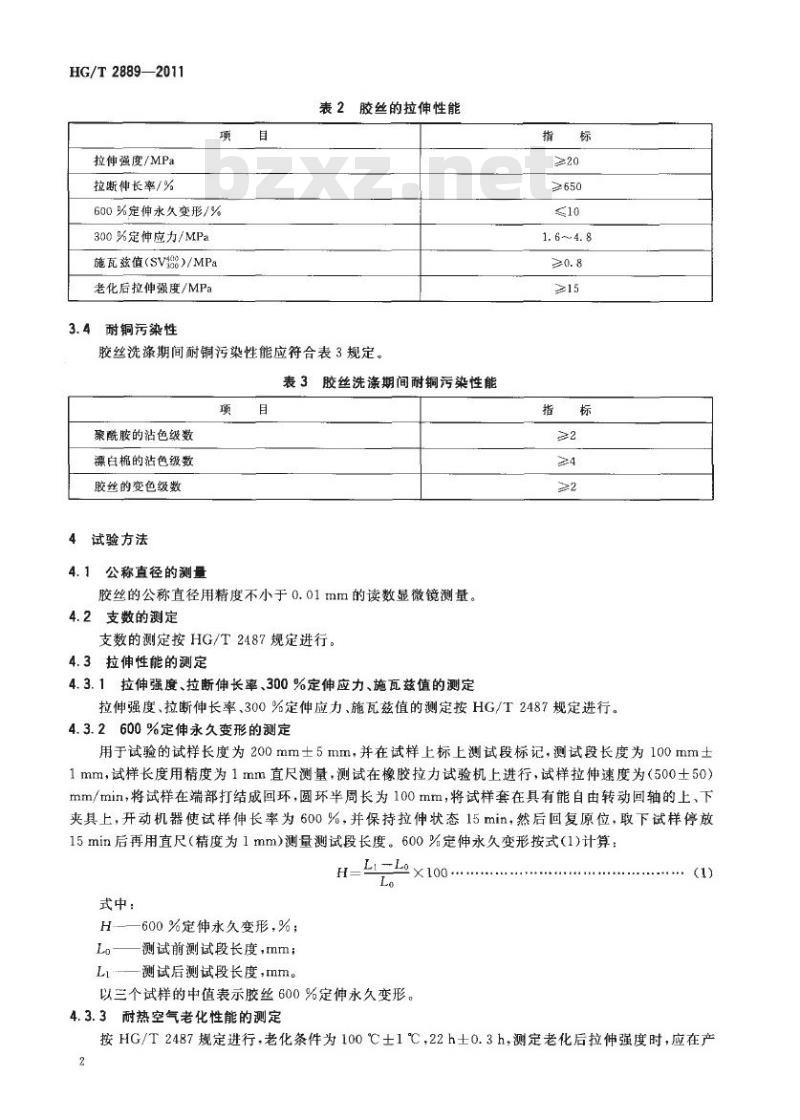

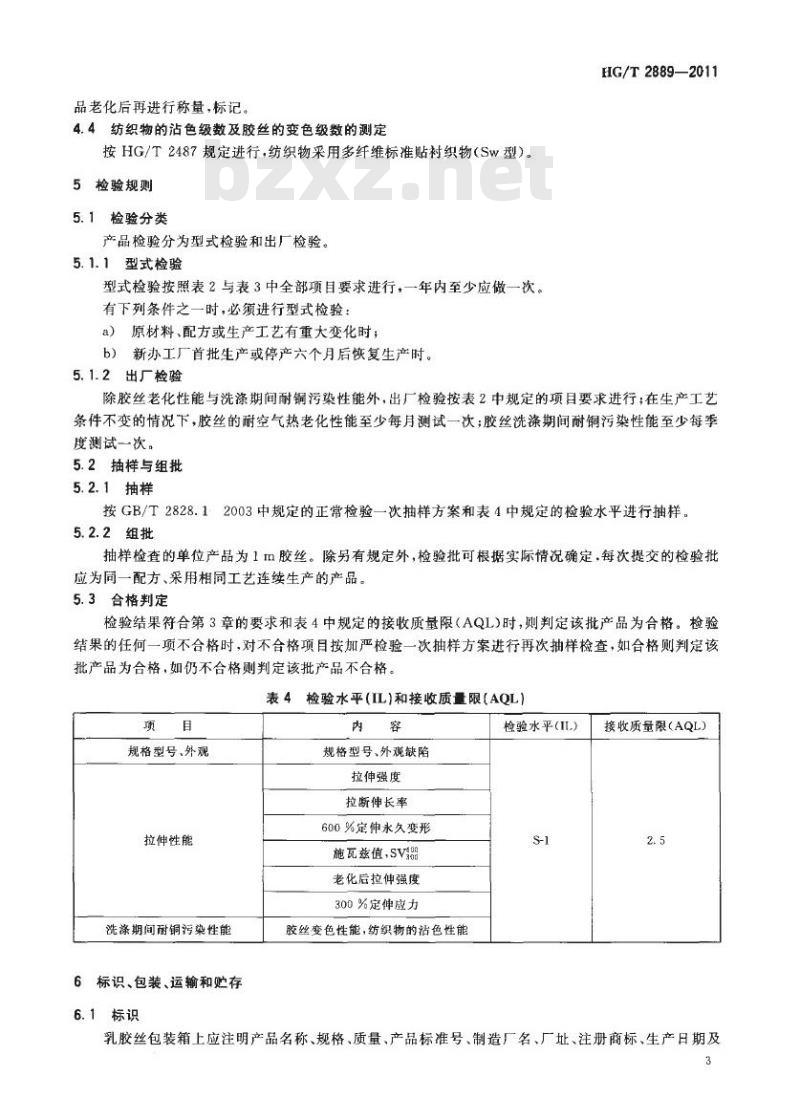

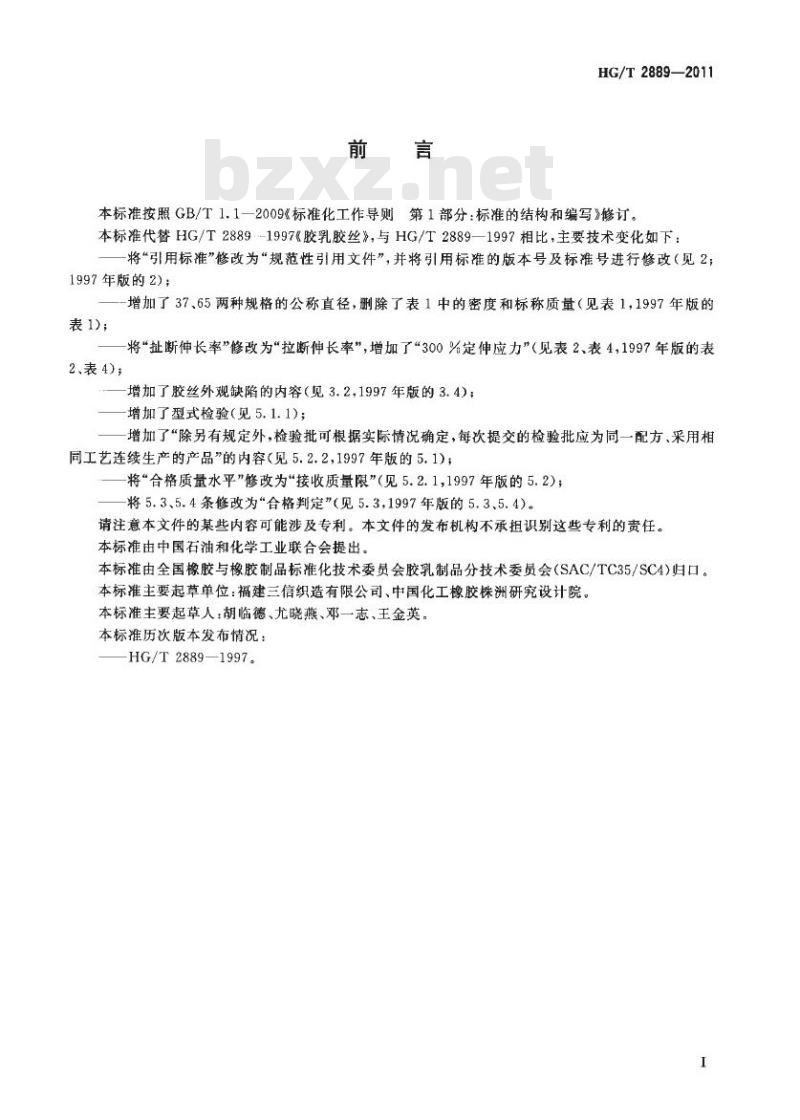

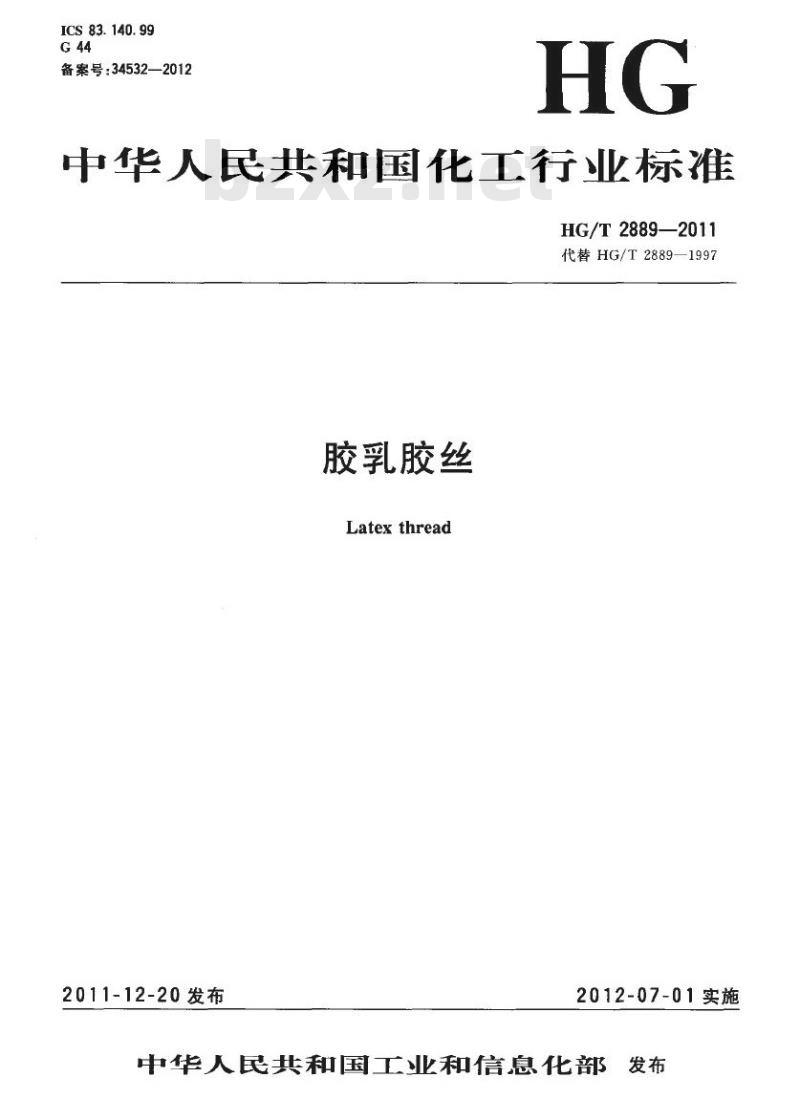

HG/T 2889—2011 代替 HG/T 2889—1997 胶乳胶丝 Latex thread 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》修订。本标准代替 HG/T 2889—1997《胶乳胶丝》，与 HG/T 2889—1997 相比，主要技术变化如下： 1. 将“引用标准”修改为“规范性引用文件”，并将引用标准的版本号及标准号进行修改（见 2）； 2. 增加了 37、65 两种规格的公称直径，删除了表 1 中的密度和标称质量（见表 1）； 3. 将“扯断伸长率”修改为“拉断伸长率”，增加了“300%定伸应力”（见表 2、表 4）； 4. 增加了胶丝外观缺陷的内容（见 3.2）； 5. 增加了型式检验（见 5.1.1）； 6. 增加了“除另有规定外，检验批可根据实际情况确定，每次提交的检验批应为同一配方、采用相同工艺连续生产的产品”的内容（见 5.2.2）； 7. 将“合格质量水平”修改为“接收质量限”（见 5.2.1）； 8. 将 5.3、5.4 条修改为“合格判定”（见 5.3）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会胶乳制品分技术委员会（SAC/TC35/SC4）归口。 本标准主要起草单位：福建三信织造有限公司、中国化工橡胶株洲研究设计院。 本标准主要起草人：胡临德、尤晓燕、邓一志、王金英。 本标准历次版本发布情况：HG/T 2889—1997。 1 范围 本标准规定了胶乳胶丝的技术要求、试验方法、检验规则及标识、包装、运输和贮存。本标准适用于以天然胶乳为原料制成的圆形单丝和并带乳胶丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2828.1:2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (idt ISO 2859-1:1999) HG/T 2487 橡胶胶丝—试验方法 3 技术要求 3.1 规格型号 规格（支数）及对应的公称直径应符合表 1 的规定。 表 1 胶丝规格及公称直径 规格(支数): 100, 90, 85, 80, 75, 70, 65, 64, 58, 54, 52, 50, 48, 44, 42, 40, 38, 37, 36, 32, 30, 28, 26, 24 公称直径/mm: 0.25, 0.28, 0.30, 0.32, 0.34, 0.36, 0.39, 0.40, 0.44, 0.47, 0.49, 0.51, 0.53, 0.58, 0.60, 0.64, 0.67, 0.69, 0.71, 0.79, 0.85, 0.91, 0.98, 1.06 注：直径极限偏差为公称值的 5%（含负值）。 3.2 外观 胶丝表面应光滑，单根胶丝、并带胶丝大小应均匀一致，且无大小丝、斑点、裂开、凸丝、粘丝、蛇齿等影响使用性能的缺陷。 3.3 拉伸性能 胶丝的拉伸性能应符合表 2 规定。 表 2 胶丝的拉伸性能 项目 | 指标 ---|--- 拉伸强度/MPa | ≥20 拉断伸长率/% | ≥650 600%定伸永久变形/% | ≤10 300%定伸应力/MPa | 1.6~4.8 施瓦兹值（SV8）/MPa | ≥0.8 老化后拉伸强度/MPa | ≥15 3.4 耐铜污染性 胶丝洗涤期间耐铜污染性能应符合表 3 规定。 表 3 胶丝洗涤期间耐铜污染性能 项目 | 指标 ---|--- 聚酰胺的沾色级数 | 2 漂白棉的沾色级数 | 4 胶丝的变色级数 | >2 4 试验方法 4.1 公称直径的测量 胶丝的公称直径用精度不小于 0.01mm 的读数显微镜测量。 4.2 支数的测定 支数的测定按 HG/T 2487 规定进行。 4.3 拉伸性能的测定 4.3.1 拉伸强度、拉断伸长率、300%定伸应力、施瓦兹值的测定指标 拉伸强度、拉断伸长率、300%定伸应力、施瓦兹值的测定按 HG/T 2487 规定进行。 4.3.2 600%定伸永久变形的测定 ...
