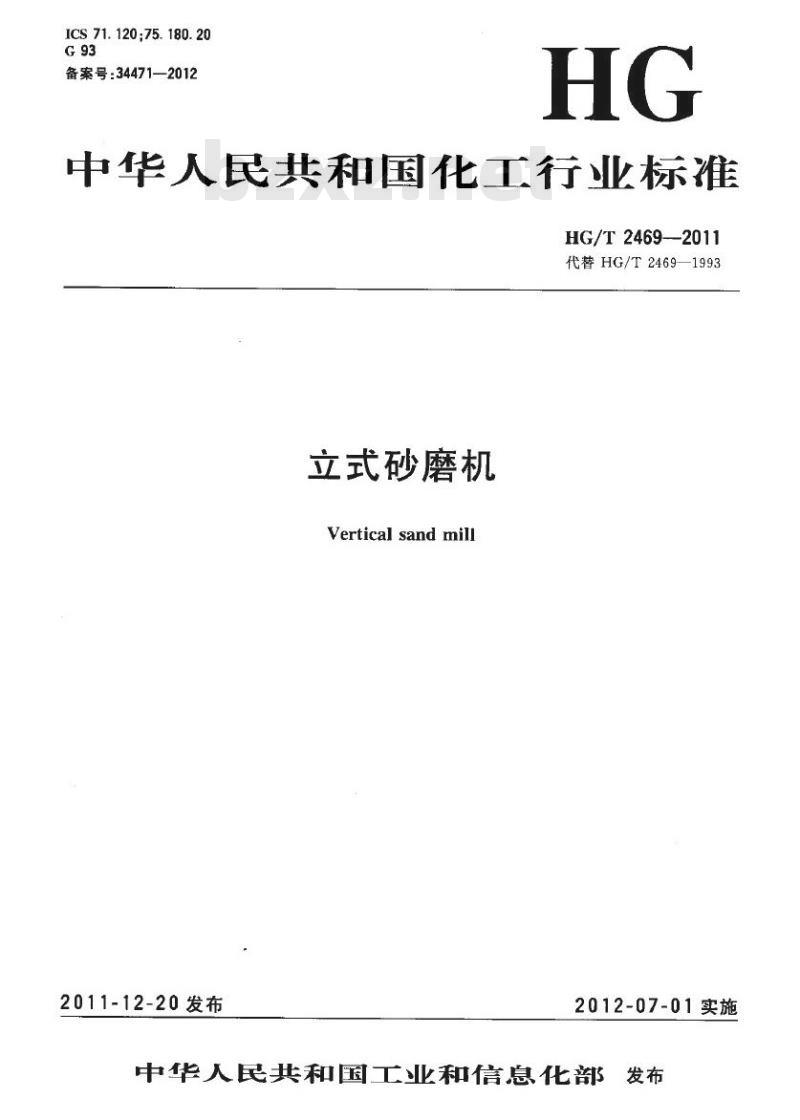

【HG化工标准】 代替 HG/T 2469-1993 立式砂磨机

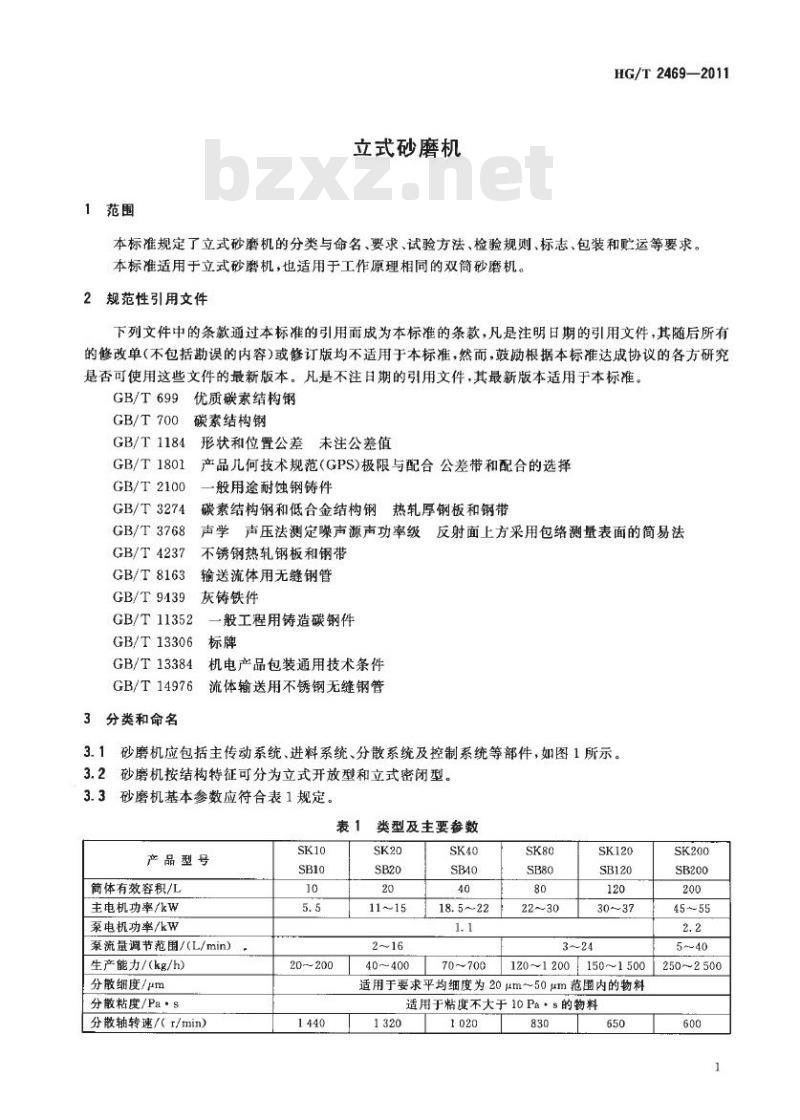

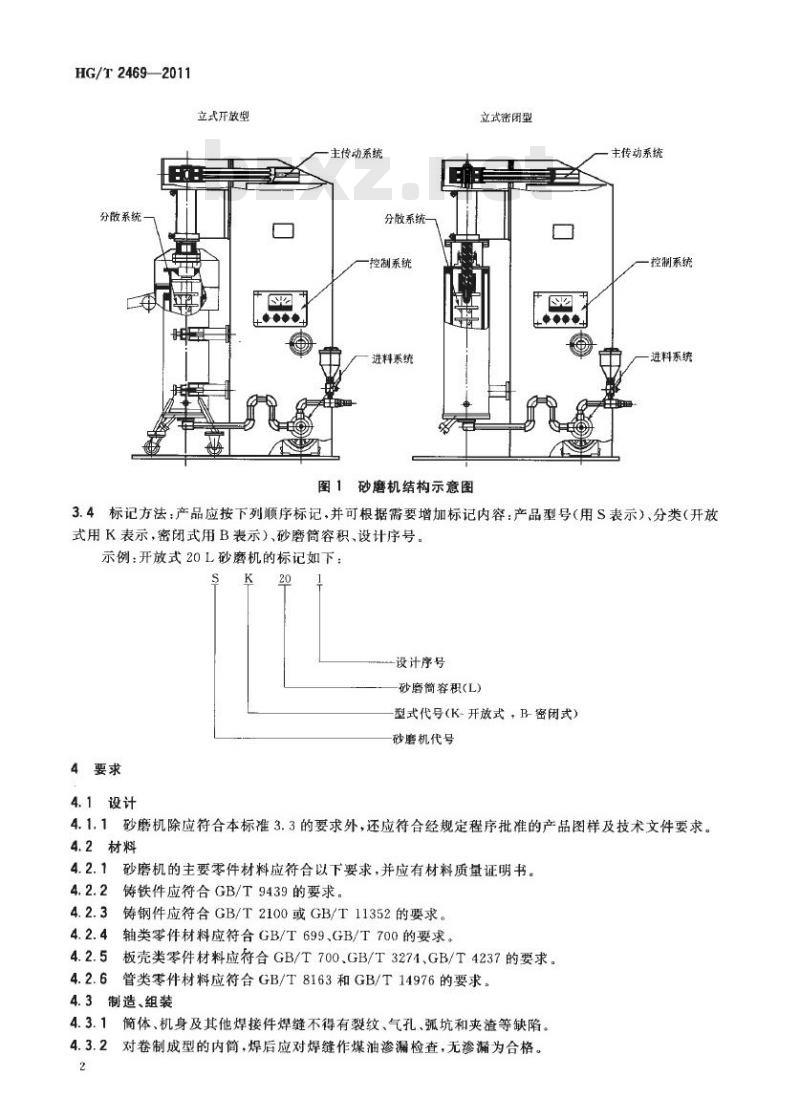

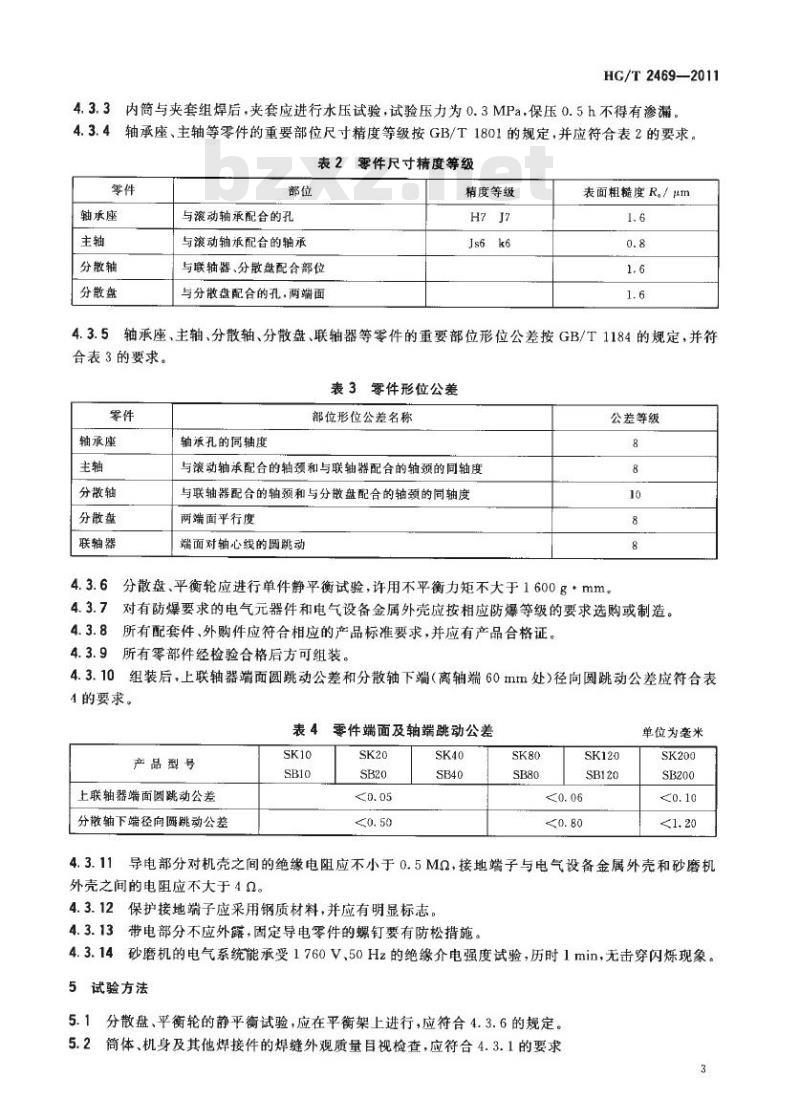

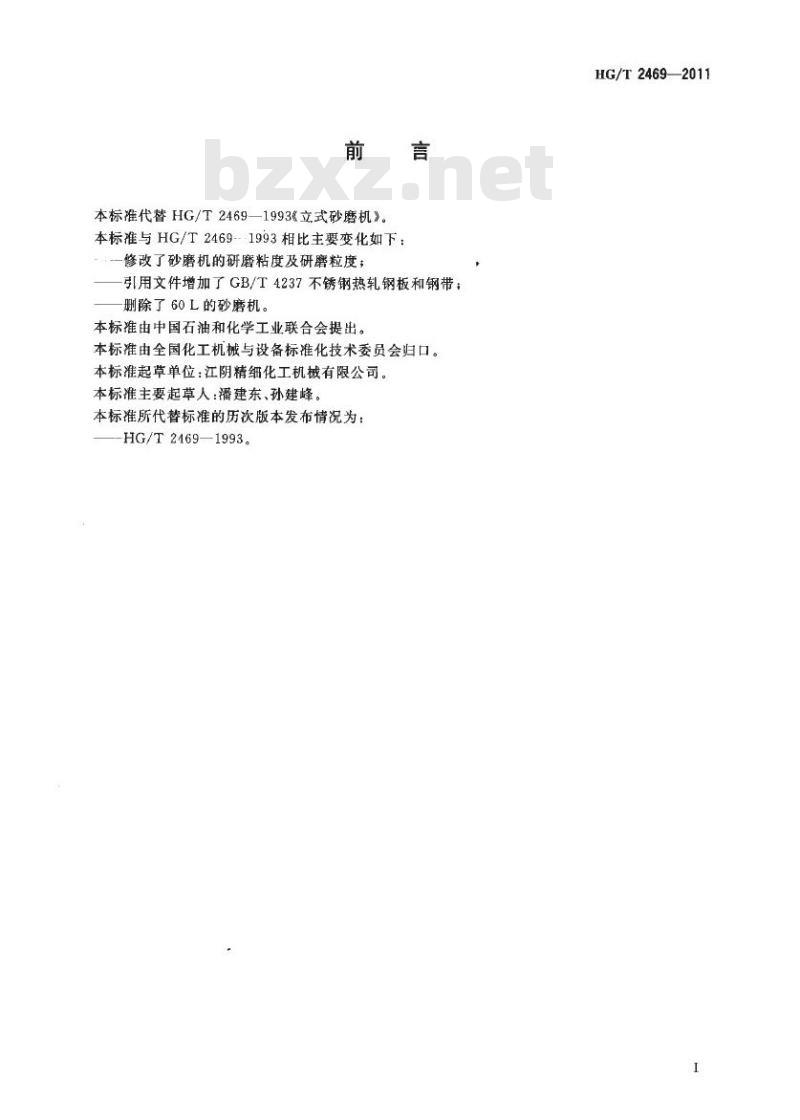

HG/T 2469-2011 代替 HG/T 2469-1993 立式砂磨机 (Vertical sand mill) 前言 本标准代替 HG/T 2469-1993《立式砂磨机》。与 HG/T 2469-1993 相比，主要变化如下：修改了砂磨机的研磨粘度及研磨粒度；引用文件增加了 GB/T 4237 不锈钢热轧钢板和钢带；删除了 60L 的砂磨机。 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会归口。起草单位：江阴精细化工机械有限公司。主要起草人：潘建东、孙建峰。 1 范围 本标准规定了立式砂磨机的分类与命名、要求、试验方法、检验规则、标志、包装和贮运等要求。本标准适用于立式砂磨机，也适用于工作原理相同的双筒砂磨机。 2 规范性引用文件 GB/T 699 碳素结构钢 GB/T 700 碳素结构钢 GB/T 1184 形状和位置公差未注公差值 GB/T 1801 产品几何技术规范(GPS)极限与配合公差带和配合的选择 GB/T 2100 一般用途耐蚀钢铸件 GB/T 3274 铸钢件 GB/T 3768 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 8163 输送流体用无缝钢管 GB/T 9439 灰铸铁件 GB/T 11352 一般工程用铸造碳钢件 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14976 流体输送用不锈钢无缝钢管 3 分类和命名 3.1 砂磨机应包括主传动系统、进料系统、分散系统及控制系统等部件。 3.2 砂磨机按结构特征可分为立式开放型和立式密闭型。 3.3 砂磨机基本参数应符合下表规定。 表1 类型及主要参数 - SK10/SB10: 容积 10L, 主电机 5.5kW, 泵电机 20kW, 泵流量 200L/min, 生产能力 1440kg/h, 分散细度 20-50μm, 分散粘度 ≤10Pa·s, 分散轴转速 1320r/min - SK20/SB20: 容积 20L, 主电机 11kW, 泵电机 15kW, 泵流量 2~16L/min, 生产能力 40~400kg/h, 分散细度 20-50μm, 分散粘度 ≤10Pa·s, 分散轴转速 1020r/min - SK40/SB40: 容积 40L, 主电机 18.5~22kW, 泵电机 1.1kW, 泵流量 70~700L/min, 分散细度 20-50μm, 分散粘度 ≤10Pa·s, 分散轴转速 830r/min - SK80/SB80: 容积 80L, 主电机 22~30kW, 生产能力 650kg/h - SK120/SB120: 容积 120L, 主电机 30~37kW, 分散轴转速 540r/min - SK200/SB200: 容积 200L, 主电机 45~55kW, 泵电机 2.2kW, 泵流量 250~2500L/min, 分散轴转速 250r/min (注：适用于要求平均细度为 20μm~50μm 范围内的物料；适用于粘度不大于 10Pa·s 的物料) 3.4 标记方法：产品应按下列顺序标记，并可根据需要增加标记内容：产品型号（用S表示）、分类（开放式用K表示，密闭式用B表示）、砂磨筒容积、设计序号。示例：开放式20L砂磨机的标记如下：KS20 [设计序号]。 4 要求 4.1 设计 4.1.1 砂磨机除应符合本标准3.3的要求外，还应符合经规定程序批准的产品图样及技术文件要求。 4.2 材料 4.2.1 砂磨机的主要零件材料应符合以下要求，并应有材料质量证明书。 4.2.2 铸铁件应符合 GB/T 9439 的要求；铸钢件应符合 GB/T 2100 或 GB/T 11352 的要求。 4.2.3 轴类零件材料应符合 GB/T 699、GB/T 700 的要求。 4.2.4 车、板壳类零件材料应符合 GB/T 700、GB/T 3274、GB/T 4237 的要求。 4.2.5 管类零件材料应符合 GB/T 8163 和 GB/T 14976 的要求。
