【HG化工标准】 代替 HG/T 2481-1993 防爆电解法气相微量水分仪

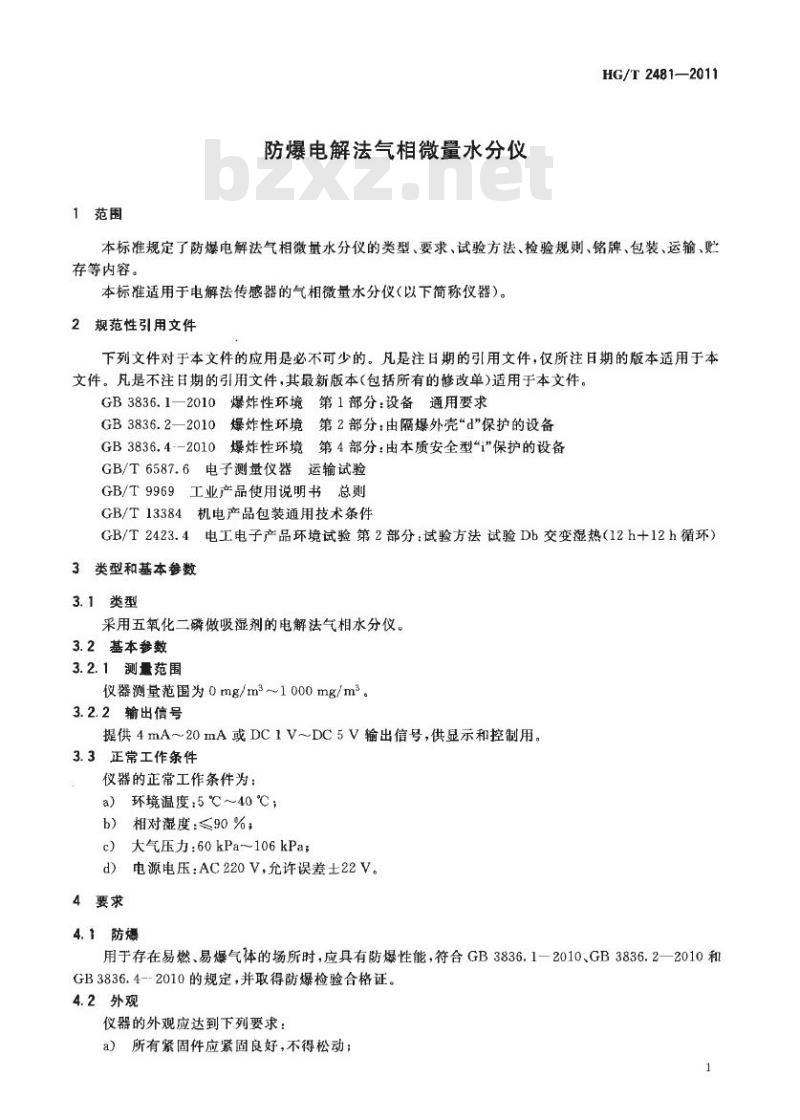

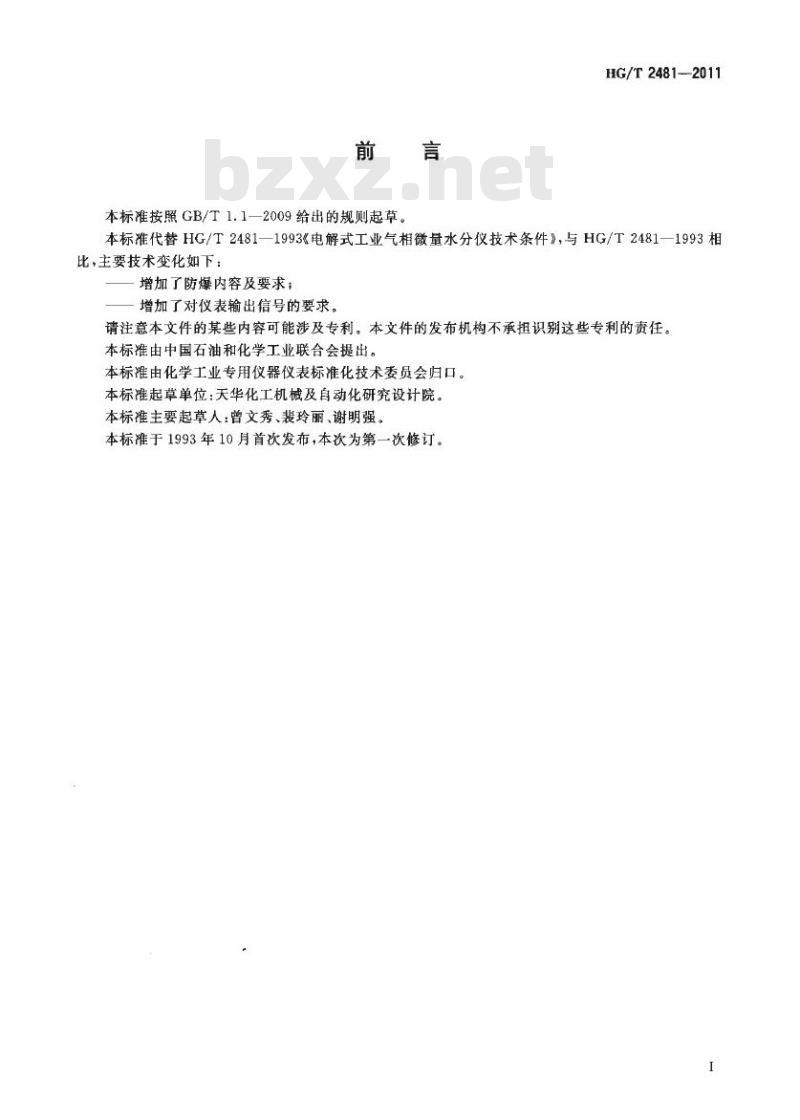

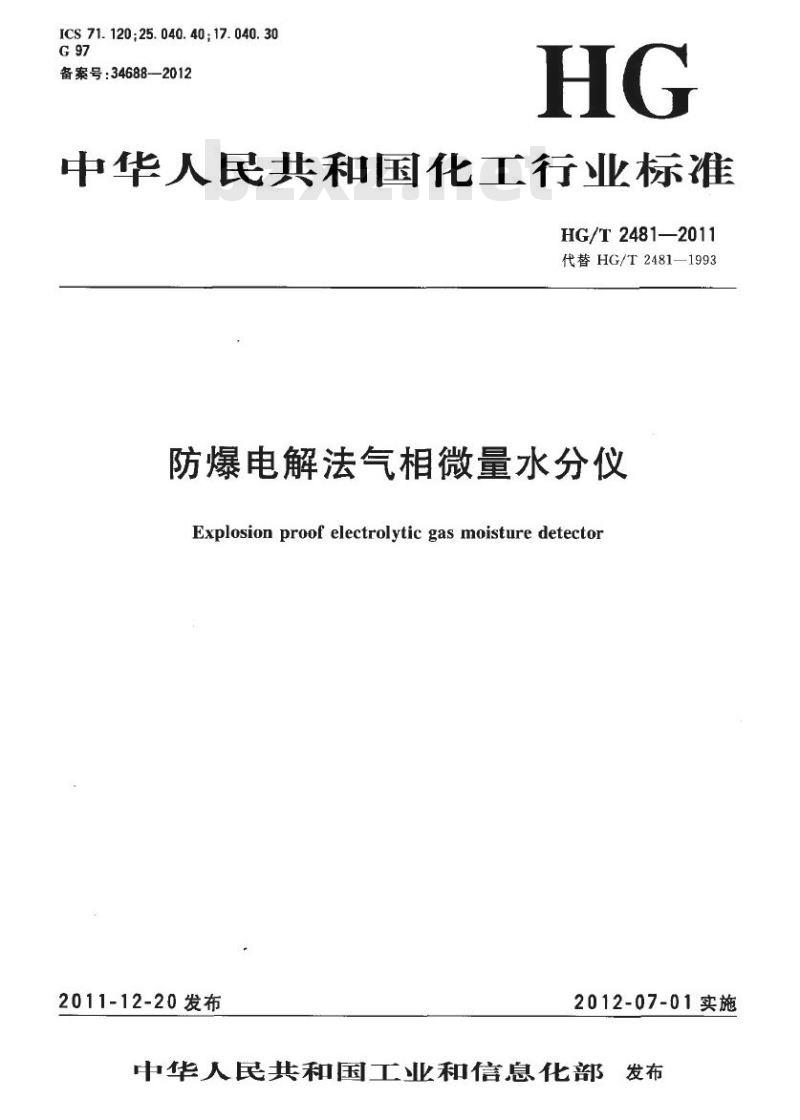

HG/T 2481—2011 代替 HG/T 2481—1993 防爆电解法气相微量水分仪 Explosion proof electrolytic gas moisture detector 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2481—1993《电解式工业气相微量水分仪技术条件》，与 HG/T 2481—1993 相比，主要技术变化如下： 增加了防爆内容及要求； 增加了对仪表输出信号的要求。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院。 本标准主要起草人：曾文秀、裴玲丽、谢明强。 本标准于1993年10月首次发布，本次为第一次修订。 1 范围 本标准规定了防爆电解法气相微量水分仪的类型、要求、试验方法、检验规则、铭牌、包装、运输、贮存等内容。 本标准适用于电解法传感器的气相微量水分仪（以下简称仪器）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 3836.1—2010 爆炸性环境 第1部分：设备通用要求 GB 3836.2—2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB 3836.4—2010 爆炸性环境 第4部分：由本质安全型保护的设备 GB/T 6587.6 电子测量仪器运输试验 GB/T 9969 工业产品使用说明书总则 GB/T 13384 机电产品包装通用技术条件 GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验 D 交变湿热（12h+12h循环） 3 类型和基本参数 3.1 类型 采用五氧化二磷做吸湿剂的电解法气相水分仪。 3.2 基本参数 3.2.1 测量范围 仪器测量范围为 0mg/m³～1000mg/m³。 3.2.2 输出信号 提供 4mA～20mA 或 DC 1V~DC 5V 输出信号，供显示和控制用。 3.3 正常工作条件 仪器的正常工作条件为： a) 环境温度：5℃～40℃； b) 相对湿度：≤90%； c) 大气压力：60kPa～106kPa； d) 电源电压：AC 220V，允许误差 ±22V。 4 要求 4.1 防爆 用于存在易燃、易爆气体的场所时，应具有防爆性能，符合 GB 3836.1—2010、GB 3836.2—2010 和 GB 3836.4—2010 的规定，并取得防爆检验合格证。 4.2 外观 仪器的外观应达到下列要求： a) 所有紧固件应紧固良好，不得松动； b) 表面涂层色泽均匀，不得有起皮、起泡等缺陷； c) 外观整洁，不得有损伤和锈痕。 4.3 仪器灵敏度 在 20℃ 常压下 (0.1013MPa)，样品气的流量为 100mL/min，仪器的灵敏度为 13.4μA/(mg·m³)，允许误差不大于 ±2%。 4.4 仪器的时间常数 当样品气的水含量发生变化时，仪表指示上升或下降到最后读数的 63% 的时间不大于 1min。 4.5 仪器的准确度 当测量含水量大于 100mg/m³ 时，允许误差为不大于 ±5%。 当测量含水量小于 100mg/m³ 时，允许误差为不大于 ±10%。 4.6 仪器的本底值 仪器的本底值含水量不大于 3mg/m³。 4.7 仪器的气密性 仪器的气路在 0.25MPa（氮气）的气压下，持续 30min，压力降不大于 0.01MPa。 4.8 环境温度变化的影响 环境温度在 0℃～40℃ 范围内变化，样品的水分含量保持不变，因环境温度改变的影响，仪器的准确度应符合 4.5 中的规定。 4.9 环境湿度变化的影响 仪器在环境湿度为 45%～85% 的范围内变化时，仪器的准确度应符合 4.5 中的规定。 4.10 电源电压变化的影响 仪器在正常运行情况下，供电电压在 AC 220V ±22V 范围内变化时，仪器的准确度应符合 4.5 中的规定。 4.11 绝缘电阻 输入端子、输出端子、电源端子与外壳间的绝缘电阻不小于 2MΩ。 4.12 绝缘强度 仪器的各接线端子对机壳之间分别进行绝缘电强度耐压试验，不得出现击穿或闪络。 4.13 交变温热试验 按 GB/T 2423.4 中的严酷等级高温 40℃，循环次数 2 的要求进行试验。试验后，最小绝缘电阻不小于 1.5MΩ。 4.14 振动 仪器在进行振动试验的过程中，仪器...
