【HG化工标准】 涂料用彩色复合岩片

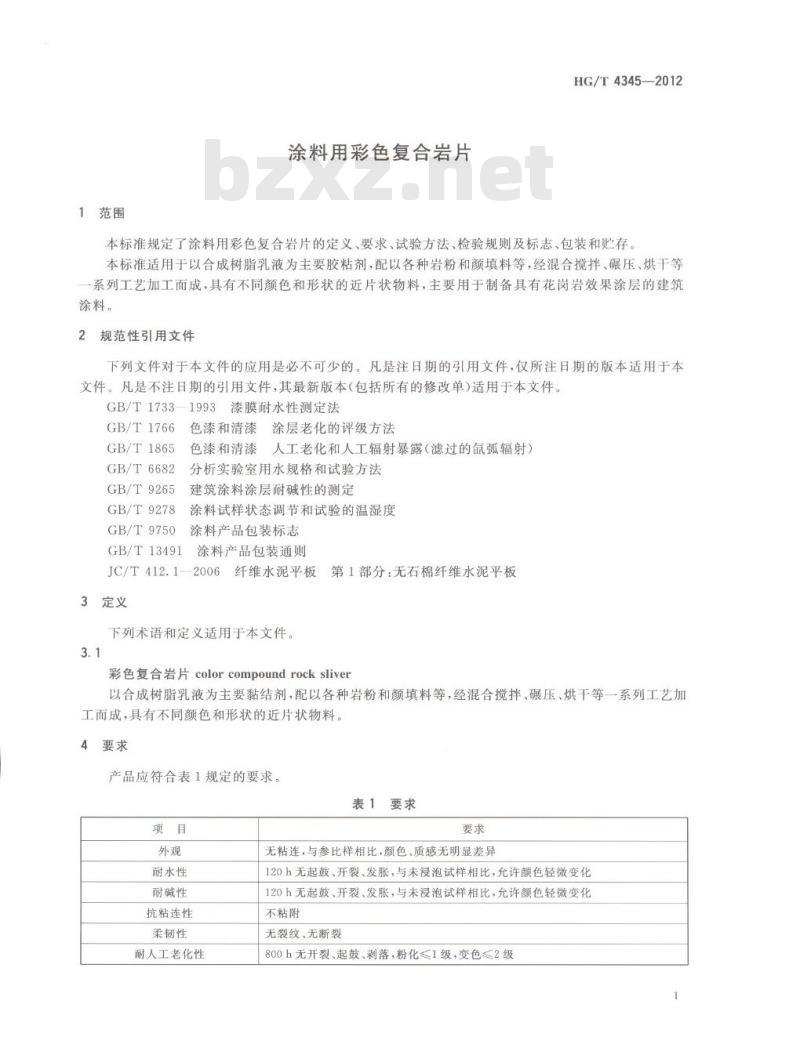

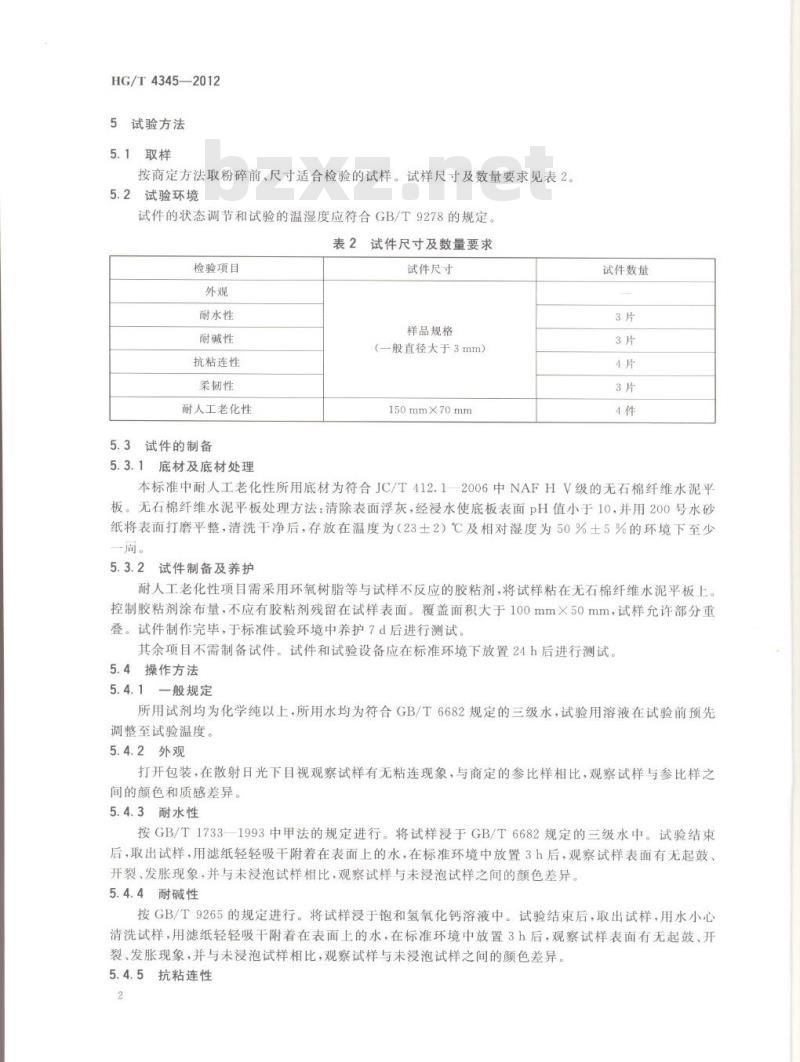

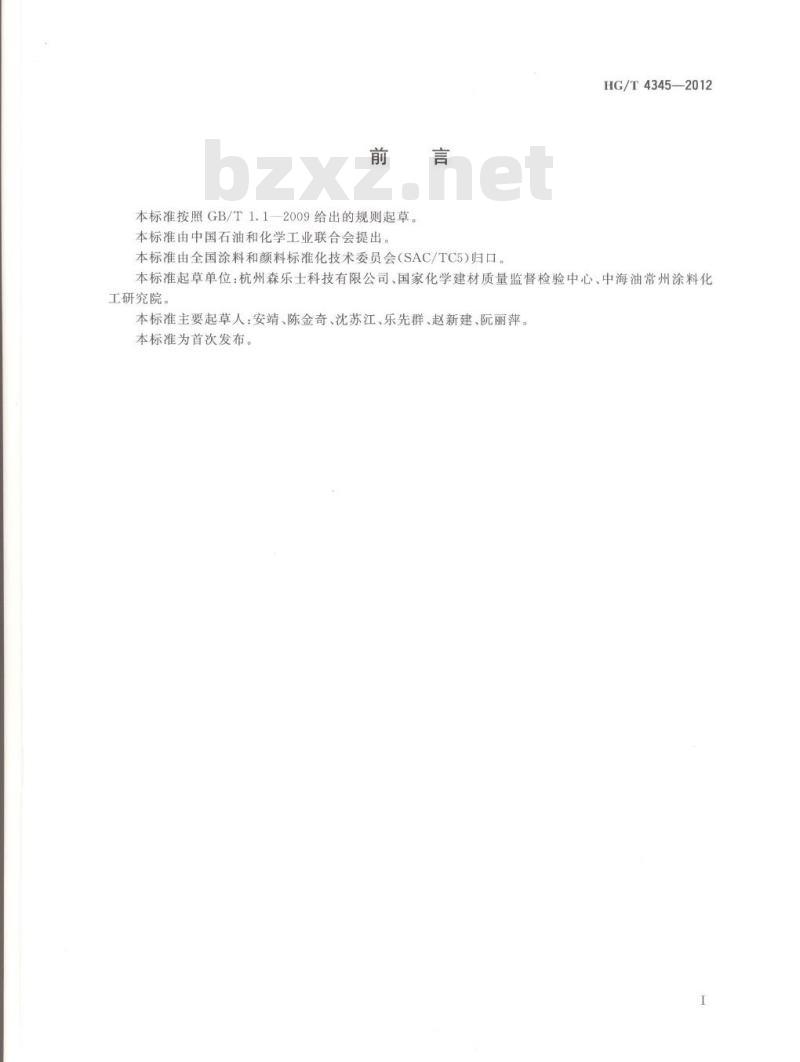

HG/T 4345—2012 中华人民共和国化工行业标准 涂料用彩色复合岩片 Color compound rock sliver for coatings 发布日期：2012-11-07 实施日期：2013-03-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国涂料和颜料标准化技术委员会 (SAC/TC5) 归口。 本标准起草单位：杭州森乐士科技有限公司、国家化学建材质量监督检验中心、中海油常州涂料化工研究院。 本标准主要起草人：安靖、陈金奇、沈苏江、乐先群、赵新建、阮丽萍。本标准为首次发布。 1 范围 本标准规定了涂料用彩色复合岩片的定义、要求、试验方法、检验规则及标志、包装和贮存。本标准适用于以合成树脂乳液为主要胶粘剂，配以各种岩粉和颜填料等，经混合搅拌、碾压、烘干等一系列工艺加工而成，具有不同颜色和形状的近片状物料，主要用于制备具有花岗岩效果涂层的建筑涂料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1733 漆膜耐水性测定法 GB/T 1766 色漆和清漆 GB/T 1865 涂层老化的评级方法 GB/T 6682 色漆和清漆 GB/T 9265 分析实验室用水规格和试验方法 GB/T 9278 建筑涂料涂层耐碱性的测定 GB/T 9750 涂料试样状态调节和试验的温湿度 GB/T 13491 涂料产品包装标志 GB/T 13491 涂料产品包装通则 JC/T 412.1—2006 纤维水泥平板 第1部分：无石棉纤维水泥平板 3 定义 下列术语和定义适用于本文件。 3.1 彩色复合岩片 (color compound rock sliver)：以合成树脂乳液为主要黏结剂，配以各种岩粉和颜填料等，经混合搅拌、碾压、烘干等一系列工艺加工而成，具有不同颜色和形状的近片状物料。 4 要求 产品应符合表 1 规定的要求。 表 1 要求 - 外观：无粘连，与参比样相比，颜色、质感无明显差异 - 耐水性：120h 无起鼓、开裂、发胀，与未浸泡试样相比，允许颜色轻微变化 - 耐碱性：120h 无起鼓、开裂、发胀，与未浸泡试样相比，允许颜色轻微变化 - 抗粘连性：不粘附 - 柔韧性：无裂纹、无断裂 - 耐人工老化性：800h 无开裂、起鼓、剥落，粉化≤1级，变色≤2级 5 试验方法 5.1 取样 按商定方法取粉碎前、尺寸适合检验的试样。试样尺寸及数量要求见表 2。 5.2 试验环境 试件的状态调节和试验的温湿度应符合 GB/T 9278 的规定。 表 2 试件尺寸及数量要求 - 外观：直径 >3mm，150mm×70mm，3片 - 耐水性：直径 >3mm，150mm×70mm，3片 - 耐碱性：直径 >3mm，150mm×70mm，4片 - 抗粘连性：直径 >3mm，150mm×70mm，3片 - 柔韧性：直径 >3mm，150mm×70mm，4片 - 耐人工老化性：直径 >3mm，150mm×70mm，4片 5.3 试件的制备 5.3.1 底材及底材处理 本标准中耐人工老化性所用底材为符合 JC/T 412.1—2006 中 NAFHV 级的无石棉纤维水泥平板。无石棉纤维平板处理方法：清除表面浮灰，经浸水使底板表面 pH 值小于 10，并用 200 号水砂纸将表面打磨平整，清洗干净后，存放在温度为（23±2）℃及相对湿度为 50%±5% 的环境下至少 1 周。 5.3.2 试件制备及养护 耐人工老化性项目需采用环氧树脂等与试样不反应的胶粘剂，将试样粘在无石棉纤维水泥平板上。控制胶粘剂涂布量，不应有胶粘剂残留在试样表面。覆盖面积大于 100mm×50mm，试样允许部分重叠。试件制作完毕，于标准试验环境中养护 7d 后进行测试。其余项目不需制备试件。试件和试验设备应在标准环境下放置 24h 后进行测试。 5.4 操作方法 5.4.1 一般规定 所用试剂均为化学纯以上，所用水均为符合 GB/T 6682 规定的三级水，试验用溶液在试验前预先调整至试验温度。 5.4.2 外观 打开包装，在散射日光下目视观察试样有无粘连现象，与商定的参比样相比，观察试样与参比样之间的颜色和质感差异。 5.4.3 耐水性 按 GB/T 1733—1993 中甲法的规定进行。将试样浸于 GB/T 6682 规定的三级水中。试验结束后，取出试样，用滤纸轻轻吸干附着在表面上的水，在标准环境中放置 3h 后，观察试样表面有无起鼓、开裂、发胀现象，并与未浸泡试样相比，观察试样与未浸泡试样之间的颜色差异。 5.4.4 耐碱性 按 GB
