【HG化工标准】 代替 HG/T 2434-2005 搪玻璃阀门技术条件

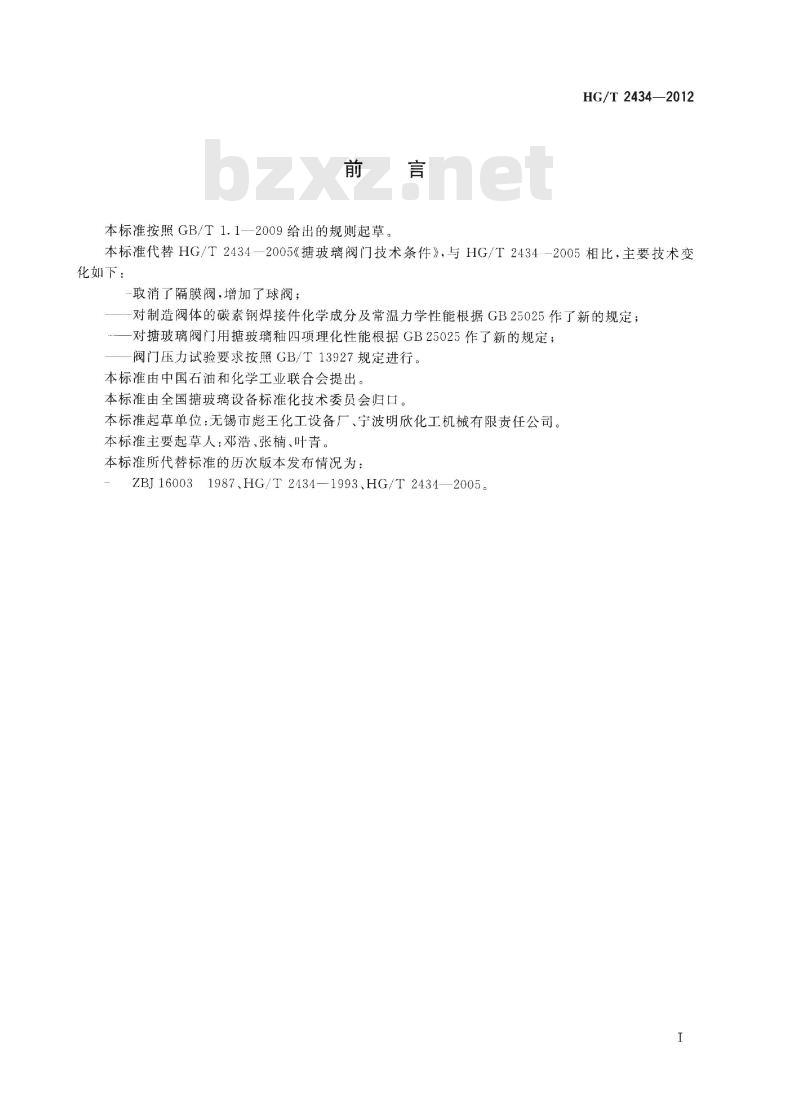

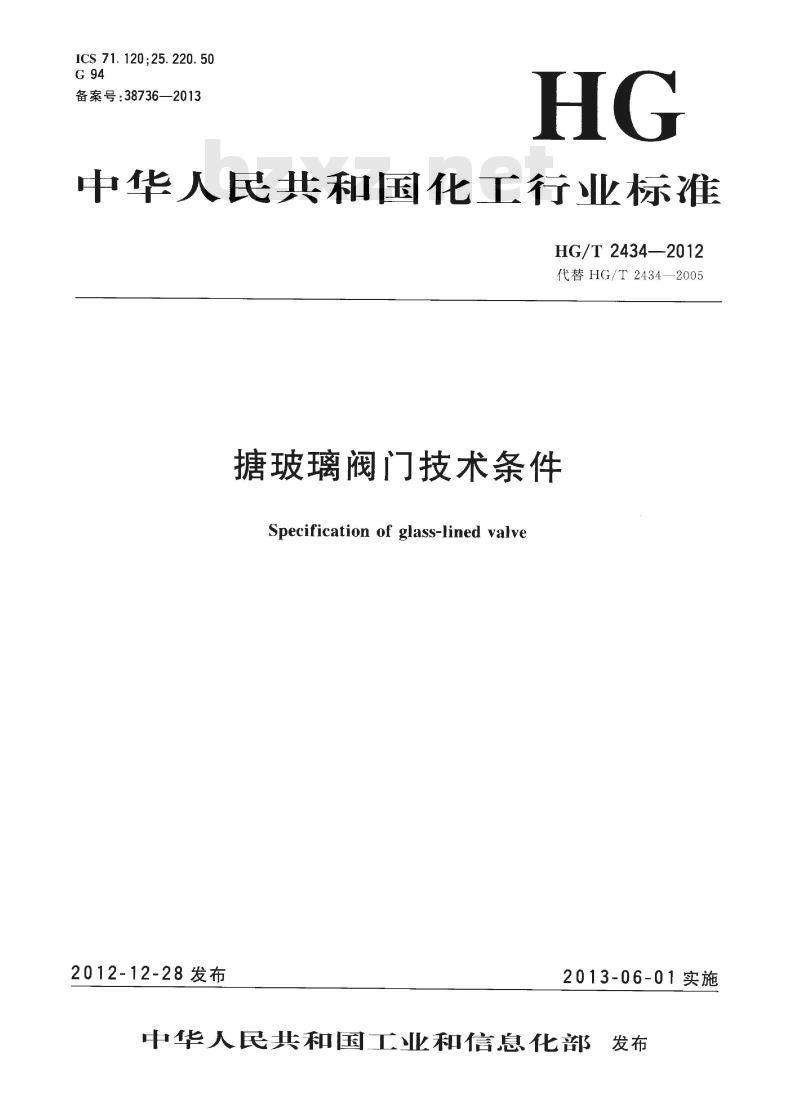

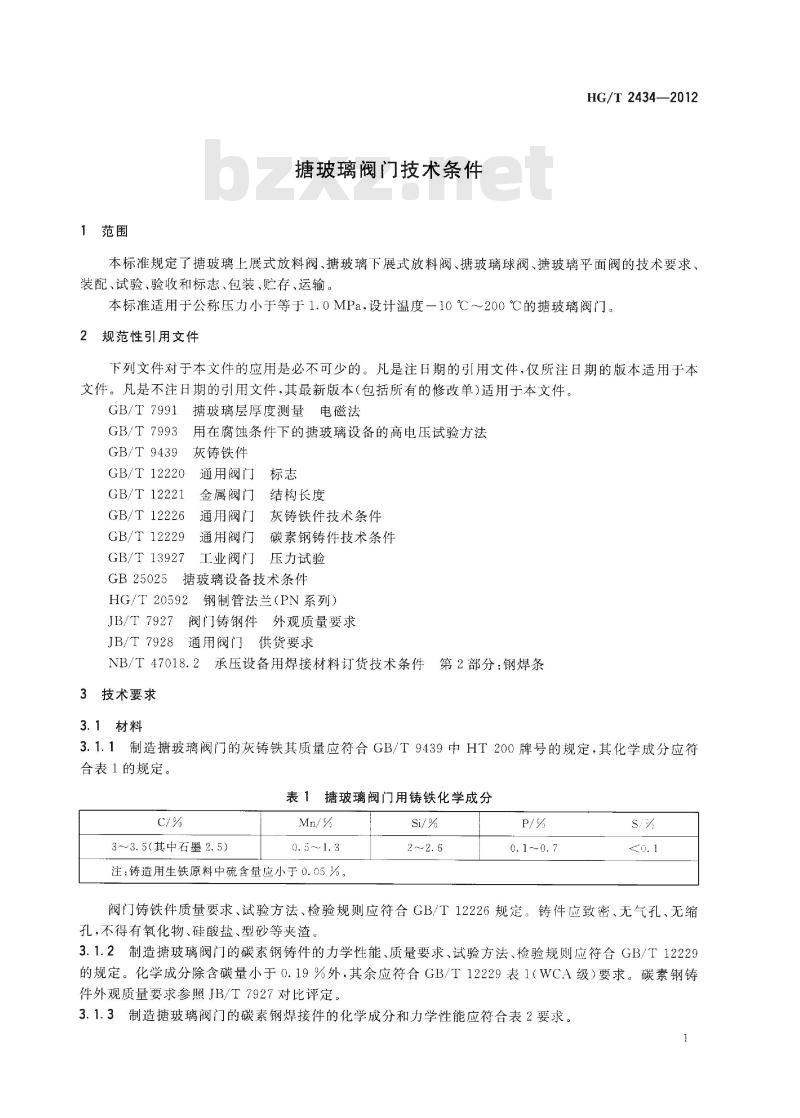

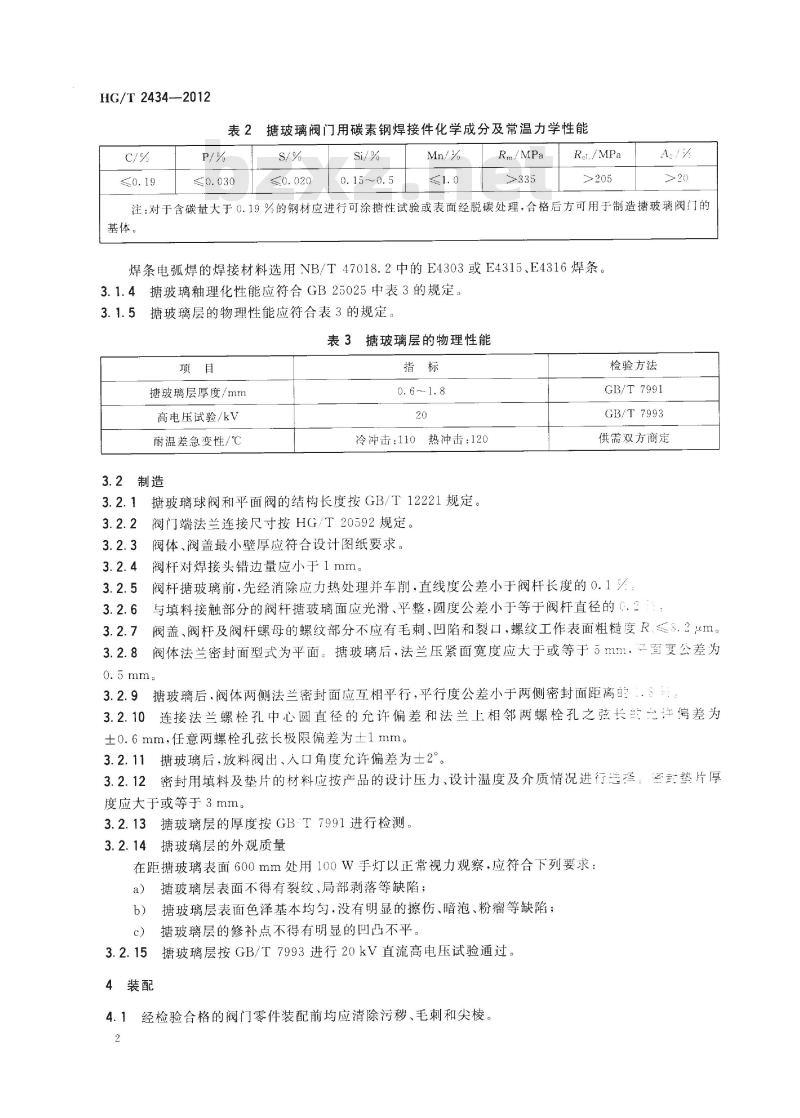

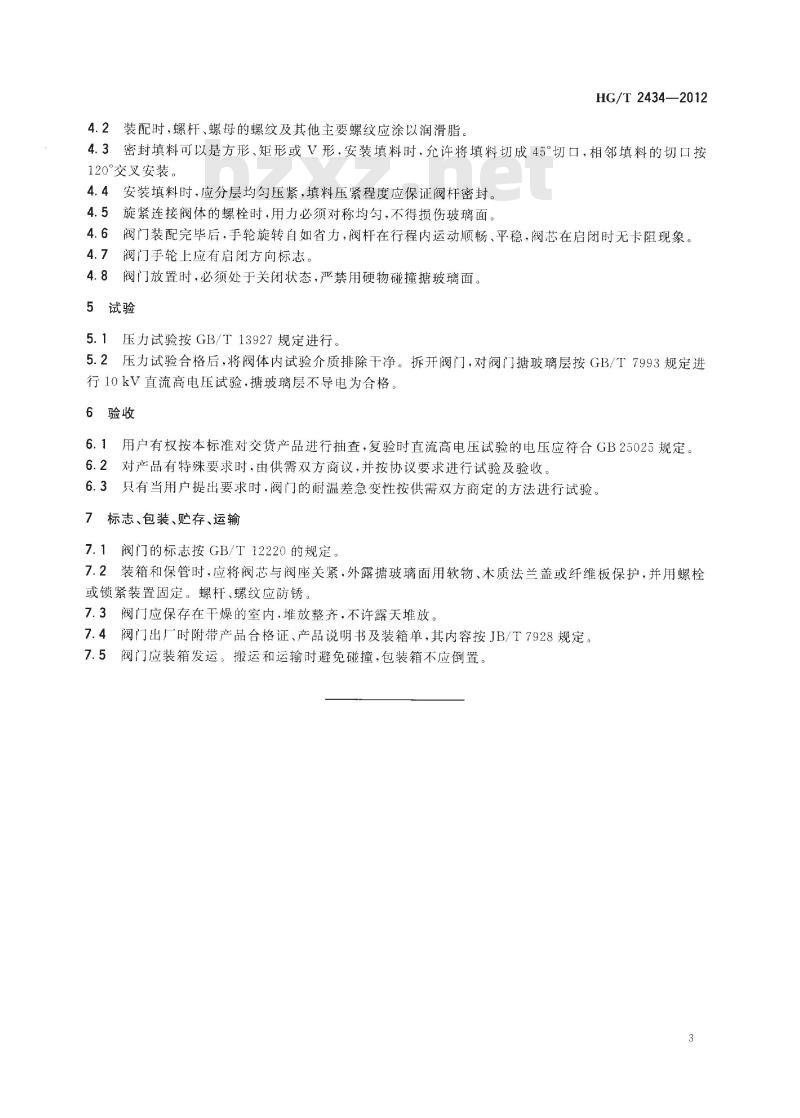

ICS 71.120; 25.220.50 G94 备案号：38736—2013 中华人民共和国化工行业标准 HG/T 2434—2012 代替 HG/T 2434—2005 搪玻璃阀门技术条件 Specification of glass-lined valve 2012-12-28 发布 2013-06-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2434—2005《搪玻璃阀门技术条件》，与 HG/T 2434—2005 相比，主要技术变化如下： - 取消了隔膜阀，增加了球阀； - 对制造阀体的碳素钢焊接件化学成分及常温力学性能根据 GB/T 25025 作了新的规定； - 对搪玻璃阀门用搪玻璃釉四项理化性能根据 GB/T 25025 作了新的规定； - 阀门压力试验要求按照 GB/T 13927 规定进行。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：无锡市彪王化工设备厂、宁波明欣化工机械有限责任公司。 本标准主要起草人：邓浩、张楠、叶青。 本标准所代替标准的历次版本发布情况为：ZBJ 16003, 1987；HG/T 2434—1993；HG/T 2434—2005。 1 范围 本标准规定了搪玻璃上展式放料阀、搪玻璃下展式放料阀、搪玻璃球阀、玻璃平面阀的技术要求、装配、试验、验收和标志、包装、贮存、运输。 本标准适用于公称压力小于等于 1.0 MPa，设计温度 －10℃～200℃ 的搪玻璃阀门。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7991 搪玻璃层厚度测量电磁法 GB/T 7993 用在腐蚀条件下的搪玻璃设备的高电压试验方法 GB/T 9439 灰铸铁件 GB/T 12220 通用阀门标志 GB/T 12221 金属阀门结构长度 GB/T 12226 通用阀门灰铸铁件技术条件 GB/T 12229 通用阀门碳素钢铸件技术条件 GB/T 13927 工业阀门压力试验 GB/T 25025 搪玻璃设备技术条件 HG/T 20592 钢制管法兰（PN 系列） JB/T 7927 阀门铸钢件外观质量要求 JB/T 7928 通用阀门供货要求 NB/T 47018.2 承压设备用焊接材料订货技术条件 第2部分：钢焊条 3 技术要求 3.1 材料 3.1.1 制造搪玻璃阀门的灰铸铁其质量应符合 GB/T 9439 中 HT200 牌号的规定，其化学成分应符合表 1 的规定。 表 1 搪玻璃阀门用铸铁化学成分 - C/%: 3.35（其中石墨 2.5） - Mn/%: 0.5~1.3 - Si/%: 2~2.6 - P/%: 0.1~0.7 - S/%: ≤0.1 注：铸造用生铁原料中硫含量应小于 0.05%。 阀门铸铁件质量要求、试验方法、检验规则应符合 GB/T 12226 规定。铸件应致密、无气孔、无缩孔，不得有氧化物、硅酸盐、型砂等夹渣。 3.1.2 制造搪玻璃阀门的碳素钢铸件的力学性能、质量要求、试验方法、检验规则应符合 GB/T 12229 的规定。化学成分除含碳量小于 0.19% 外，其余应符合 GB/T 12229 表 1（WCA 级）要求。碳素钢铸件外观质量要求参照 JB/T 7927 进行对比评定。 3.1.3 制造搪玻璃阀门的碳素钢焊接件的化学成分和力学性能应符合表 2 要求。 表 2 搪玻璃阀门用碳素钢焊接件化学成分及常温力学性能 - C/%: ≤0.19 - P/%: ≤0.030 - S/%: ≤0.020 - Si/%: 0.15~0.5 - Mn/%: 1.0 - Rm/MPa: ≥335 - Re/MPa: ≥205 - A/%: ≥20 注：对于含碳量大于 0.19% 的钢材应进行可搪玻璃性试验或表面经脱碳处理，合格后方可用于制造搪玻璃阀门的基体。 焊条电弧焊的焊接材料选用 NB/T 47018.2 中的 E4303 或 E4315、E4316 焊条。 3.1.4 搪玻璃釉理化性能应符合 GB/T 25025 中表 3 的规定。 3.1.5 搪玻璃层的物理性能应符合表 3 的规定。 表 3 搪玻璃层的物理性能 - 搪玻璃层厚度/mm: 0.6~1.8 - 高电压试验/kV: 20 - 耐温差急变性/℃: 冷冲击 110，热冲击 120 3.2 制造 3.2.1 搪玻璃球阀和平面阀的结构长度按 GB/T 12221 规定。 3.2.2 阀门端法兰连接尺寸按 HG/T 20592 规定。 3.2.3 阀体、阀盖最小壁厚应符合设计图纸要求。 3.2.4 阀杆对焊接头错边量应小于 1mm。 检验方法参照 GB/T 79...
