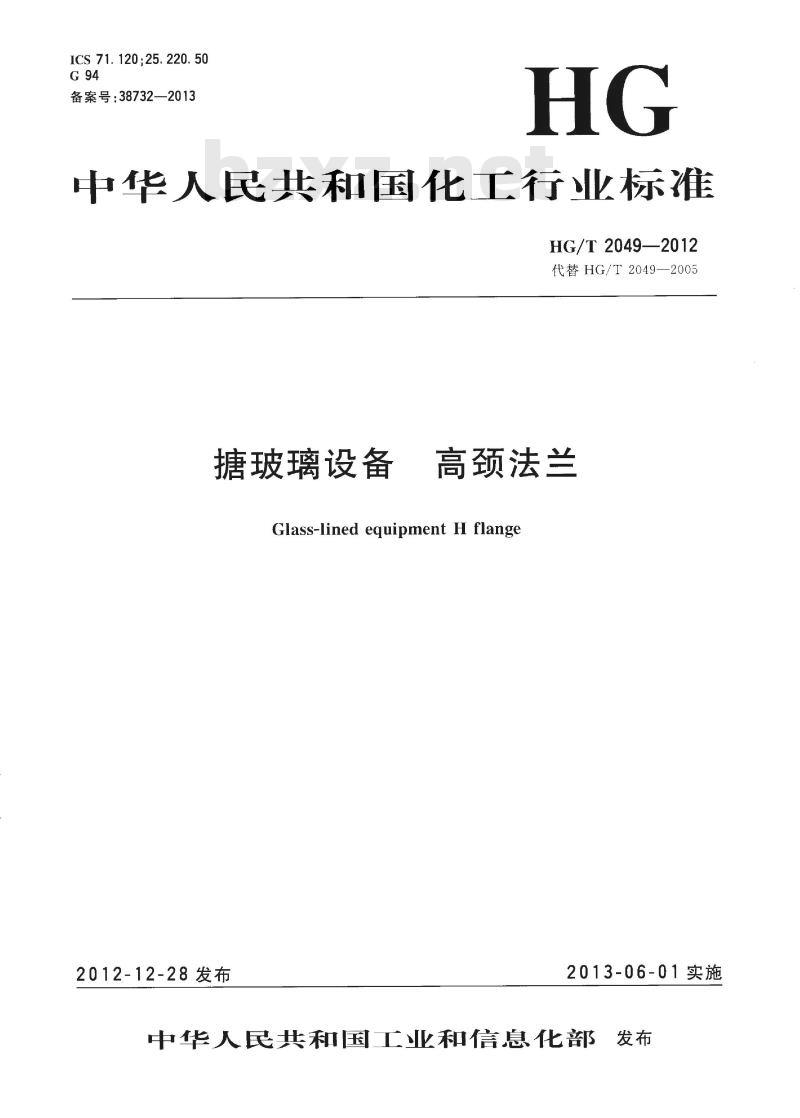

【HG化工标准】 代替 HG/T 2049-2005 搪玻璃设备 高颈法兰

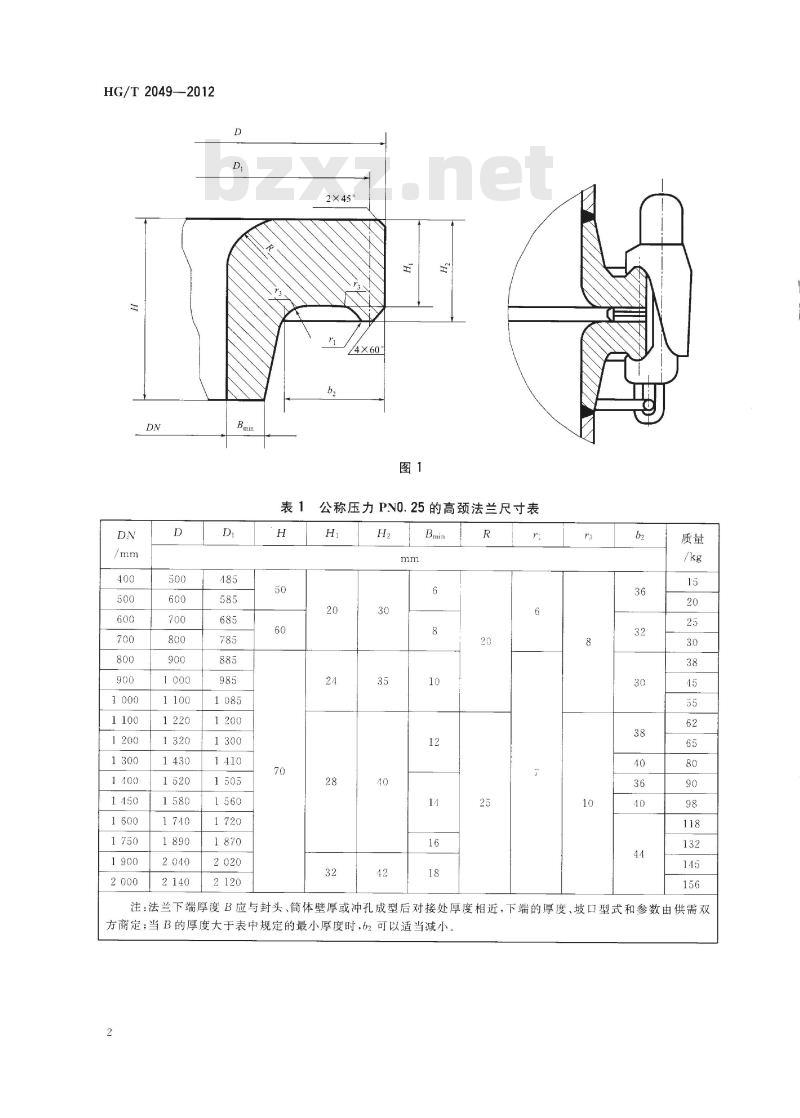

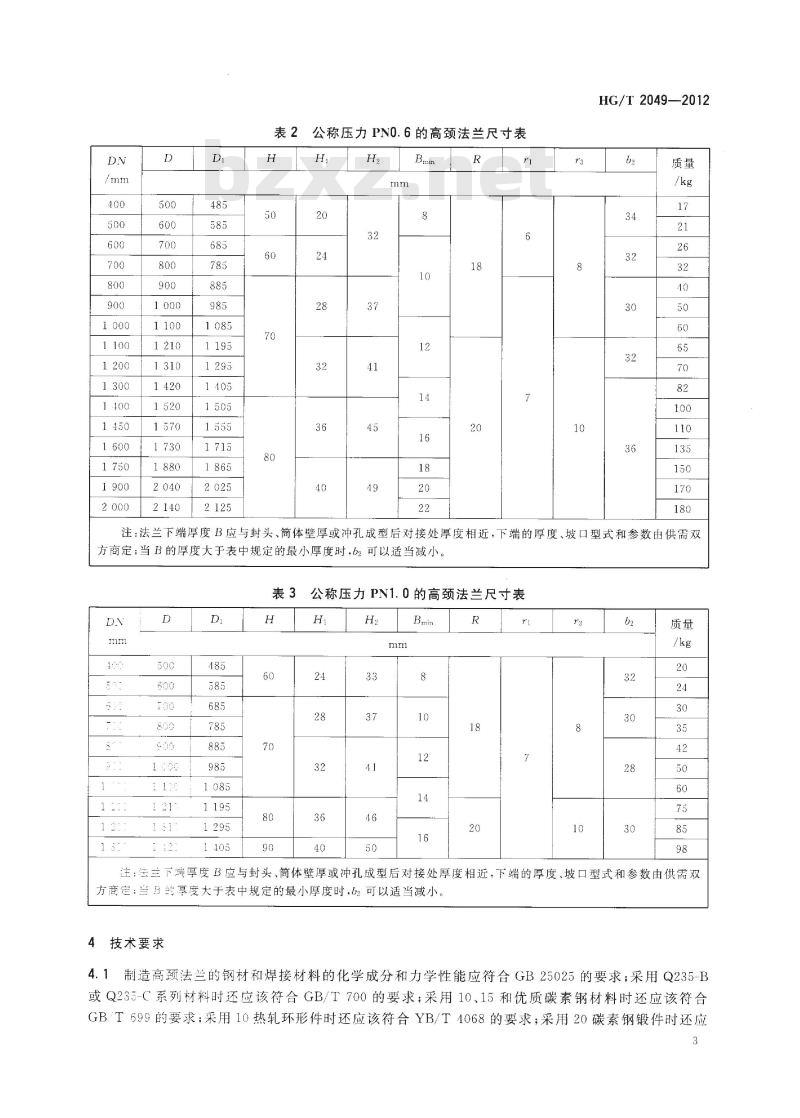

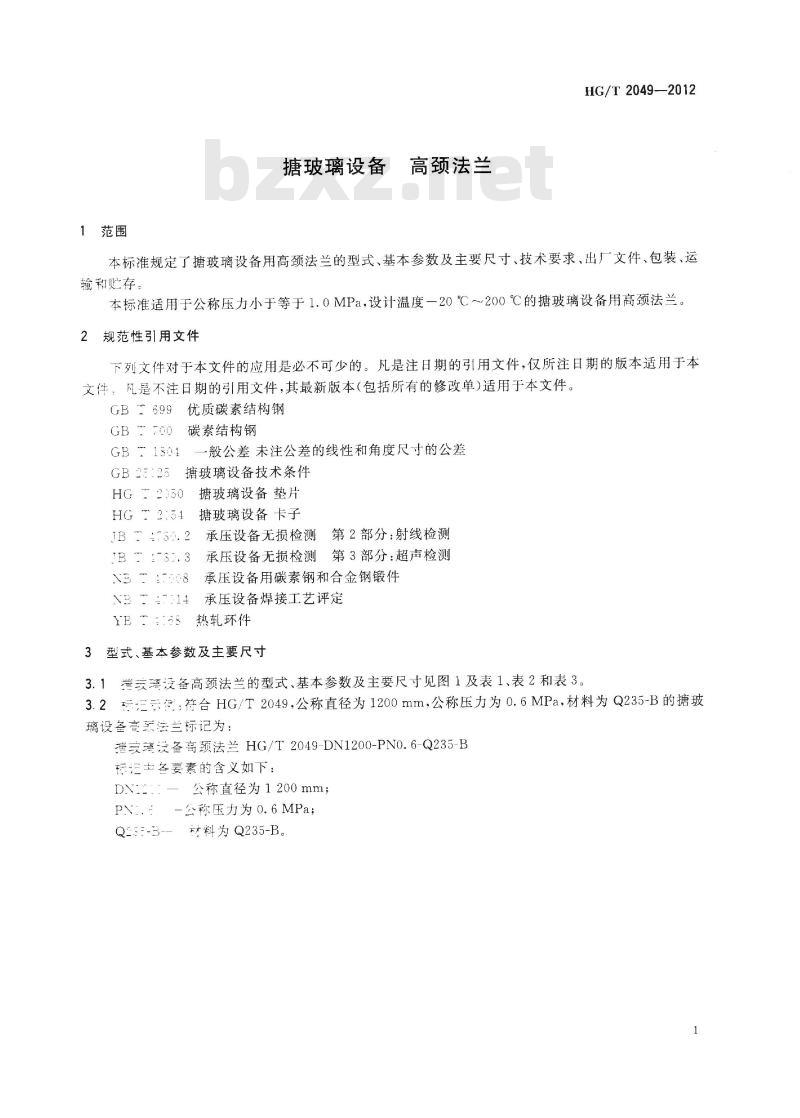

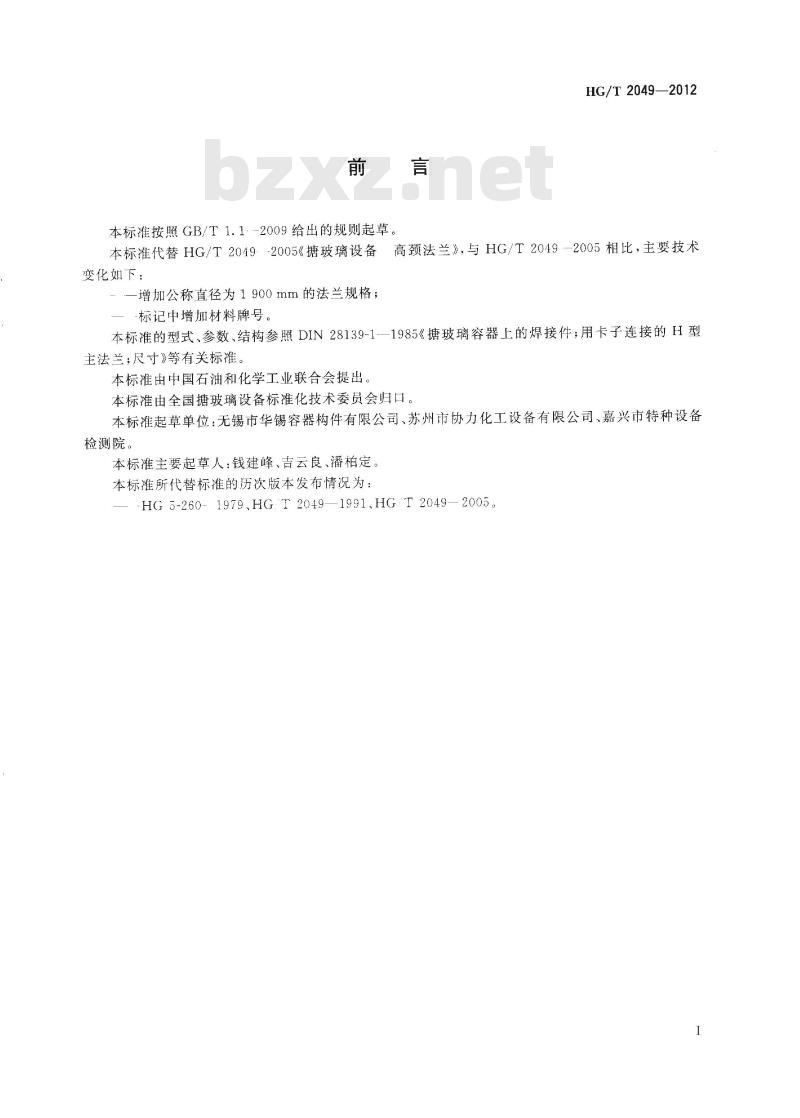

HG/T 2049—2012 搪玻璃设备 高颈法兰 (Glass-lined equipment H flange) 发布日期：2012-12-28 实施日期：2013-06-01 代替标准：HG/T 2049—2005 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。与 HG/T 2049—2005 相比，主要技术变化如下： - 增加公称直径为 1900mm 的法兰规格； - 标记中增加材料牌号。 本标准的型式、参数、结构参照 DIN 28139-1-1985《搪玻璃容器上的焊接件；用卡子连接的 H 型主法兰；尺寸》等有关标准。 本标准由中国石油和化学工业联合会提出，由全国搪玻璃设备标准化技术委员会归口。本标准起草单位：无锡市华锡容器构件有限公司、苏州市协力化工设备有限公司、嘉兴市特种设备检测院。本标准主要起草人：钱建峰、吉云良、潘柏定。本标准所代替标准的历次版本发布情况为：HG 5-260-1979、HG/T 2049—1991、HG/T 2049—2005。 1 范围 本标准规定了搪玻璃设备用高颈法兰的型式、基本参数及主要尺寸、技术要求、出厂文件、包装、运输和贮存。 本标准适用于公称压力小于等于 1.0MPa，设计温度 -20℃～200℃ 的搪玻璃设备用高颈法兰。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 699 优质碳素结构钢 GB 700 碳素结构钢 GB/T 1801 一般公差 JB 1732.2 相关标准 NB/T 1108 承压设备无损检测第2部分：射线检测 NB/T 47014 承压设备无损检测第3部分：超声检测 3 型式、基本参数及主要尺寸 3.1 搪玻璃设备高颈法兰的型式、基本参数及主要尺寸见图 1 及表 1、表 2 和表 3。 3.2 标记示例：符合 HG/T 2049，公称直径为 1200mm，公称压力为 0.6MPa，材料为 Q235-B 的搪玻璃设备高颈法兰，其标记为： 搪玻璃设备高颈法兰 HG/T 2049-DN1200-PN0.6-Q235-B 标记要素含义如下： DN：公称直径； PN：公称压力； Q235-B：材料牌号。 表 1 公称压力 PN 0.25 的高颈法兰尺寸表（部分展示） DN (mm) | D (mm) | Bmin (mm) | H (mm) | 质量 (kg) 400 | 500 | 10 | 62 | 15 500 | 600 | 12 | 72 | 25 600 | 700 | 14 | 82 | 38 700 | 800 | 16 | 92 | 55 800 | 900 | 18 | 102 | 62 900 | 1000 | - | 112 | 65 1000 | 1100 | - | 122 | 80 1100 | 1220 | - | 132 | 90 1200 | 1320 | - | 142 | 98 1300 | 1430 | - | 152 | 118 1400 | 1520 | - | 162 | 132 1450 | 1580 | - | 172 | 145 1600 | 1740 | - | 182 | 156 1750 | 1890 | - | 192 | 187 1900 | 2040 | - | 202 | 212 2000 | 2140 | - | 212 | 220 注：法兰下端厚度 B 应与封头、筒体壁厚或冲孔成型后对接处厚度相近；下端的厚度、坡口型式和参数由供需双方商定；当 B 的厚度大于表中规定的最小厚度时，b2 可以适当减小。
