【HG化工标准】 纳米无砂目喷墨计算机直接制版(CTP)版材

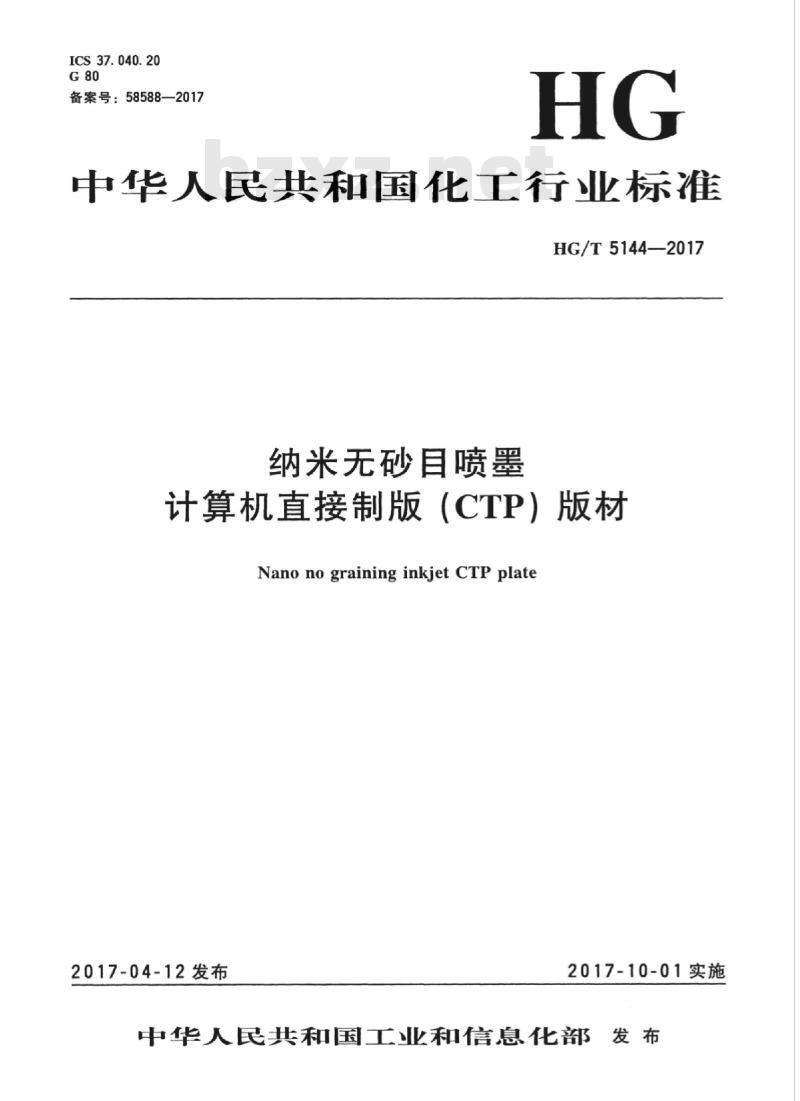

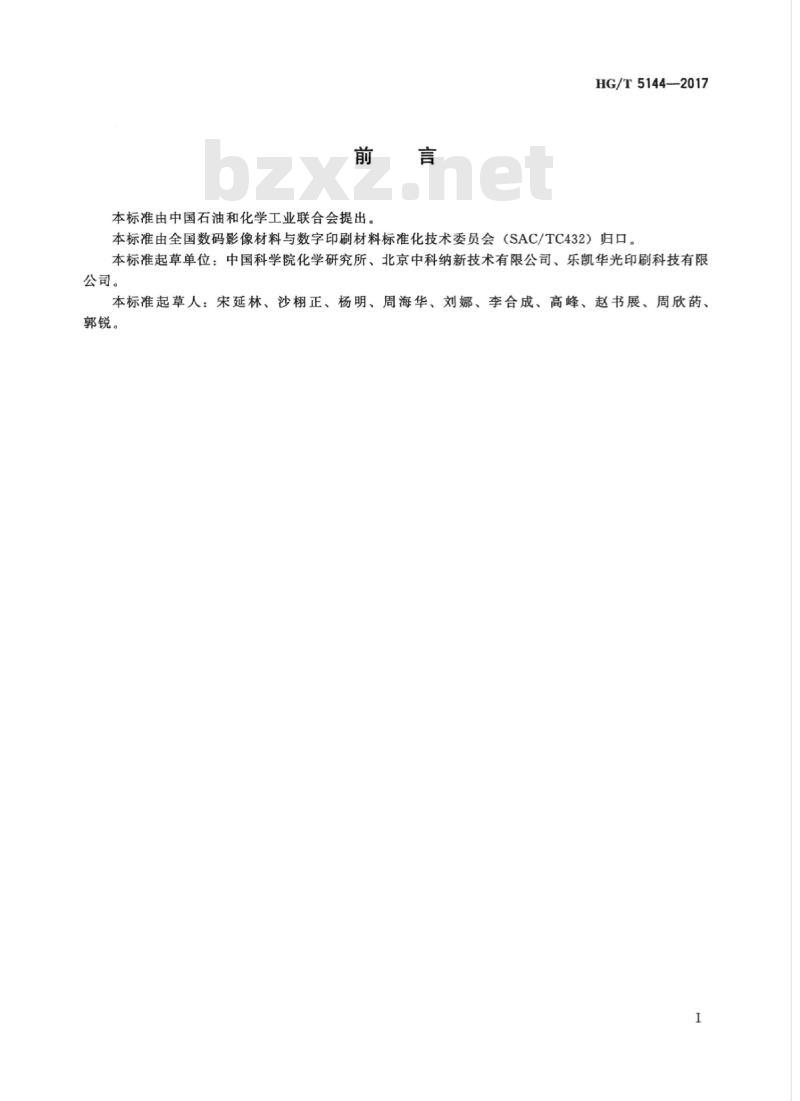

ICS 37.040.20 HG/T 5144—2017 中华人民共和国化工行业标准 纳米无砂自喷墨计算机直接制版（CTP）版材 NanonograininginkjetCTPplate 2017-04-12发布 2017-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国石油和化学工业联合会提出。HG/T 5144—2017 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432）归口。 本标准起草单位：中国科学院化学研究所、北京中科纳新技术有限公司、乐凯华光印刷科技有限公司。 本标准起草人：宋延林、沙棚正、杨明、周海华、刘娜、李合成、高峰、赵书展、周欣药、郭锐。 引言 HG/T 5144—2017 纳米无砂自喷墨计算机直接制版（CTP）版材是一类以亲水纳米粒子为核心，通过高分子之间交联固化形成亲水涂层，用高精密喷墨制版系统将图文打印在该亲水涂层表面而形成的印版。纳米无砂自喷墨计算机直接制版（CTP）版材的版基可以选用除油的纯铝、金属合金、耐高温树脂或者特殊纸张等基材。 纳米无砂自喷墨计算机直接制版（CTP）版材生产流程如下：版基清洗、烘干、涂布纳米亲水层、烘干、裁切及包装。与现有胶印版材相比，纳米无砂自喷墨计算机直接制版（CTP）版材在生产时省去了电解、除灰、氧化及封孔等工艺，具有生产工艺简单、能耗低、无污染等特点；该版材制版时只需将图文打印于纳米亲水层表面，在180℃～220℃烘烤2min～5min即可，省去了传统胶印版材曝光、显影、水洗等过程。 纳米无砂自喷墨计算机直接制版（CTP）版材是一种全新的绿色平版胶印版，在国内外尚属新产品。该版材的推广将降低传统胶印版材生产和制版过程中的能耗及污染问题。为了填补该产品标准的空白、更好地使用和推广这种价格低廉的绿色印刷版，特制订本标准。 1 范围 HG/T 5144—2017 纳米无砂自喷墨计算机直接制版（CTP）版材本标准规定了纳米无砂自喷墨计算机直接制版（CTP）版材的技术要求，检验方法，检验规则，包装、标志、贮存和运输以及保证期。本标准适用于除油的纯铝，金属合金，耐高温树脂或者特殊纸张等为支持体的带喷墨打印纳米亲水层的无砂自喷墨计算机直接制版（CTP）版材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 6388 运输包装收发货标志 GB/T 6544 瓦楞纸板 GB/T 17155 胶印印版尺寸 GB/T 18721—2002 印刷技术 印前数据交换 (idt ISO 12640:1997) CMYK标准彩色图像数据 (CMYK/SCID) HG/T 4579 2014 喷墨计算机直接制版（CTP）墨水 3 术语和定义 下列术语和定义适用于本文件。 3.1 nanoparticle 纳米粒子：粒径小于100nm，对控制喷墨打印制版精度、耐印率起关键作用的具有特殊亲水性的颗粒。 3.2 no graining 无砂目：无需经过传统电解、除灰、氧化及封孔等砂目化处理的版基工艺。 3.3 inkjet printing 喷墨打印：将墨滴以非接触方式在接受物上形成图案的过程。 3.4 ink for inkjet printing 喷墨打印墨水：用于喷墨打印的水性分散液。 3.5 radius of single printing dot 单点墨滴半径：单个墨滴在接受物表面干燥后形成图案的半径。 3.6 all printing area 实地：利用喷墨打印的方式形成图像的区域，不能有空白区。 4 技术要求 4.1 产品性能指标 产品性能应符合表1规定的指标。 表1 产品性能指标 - 涂层单位面积质量 / (g/m²)：2.6~4.0 - 涂层溶剂残留率 / %：0.3 - 吸墨性能：打印墨滴无堆积 - 单点墨滴半径 / μm：<18 - 实地：不能有漏白（或不能有空白） - 成像性能：≥150（混合网点2%～98%的网点齐全） - 亲水性能：空白部分不着墨 - 耐印力 / 万印：>3 4.2 表观质量 版面平整，涂层均匀，无折痕、划伤、脏点、气泡、脱涂等弊病。 4.3 尺寸规格 4.3.1 可根据用户的需求裁切多种规格。 4.3.2 版材宽度、长度的裁切精度（极限偏差）为 ±0.5mm，对角线的裁切精度（极限偏差）为 ≤2.0mm。 注：版材宽度指平行于印刷滚筒轴线边的尺寸；版材长度指与版材宽度相垂直边的尺寸。 4.3.3 可根据用户需求裁切的各种
