【HG化工标准】 化工用塑料衬里列管式换热器

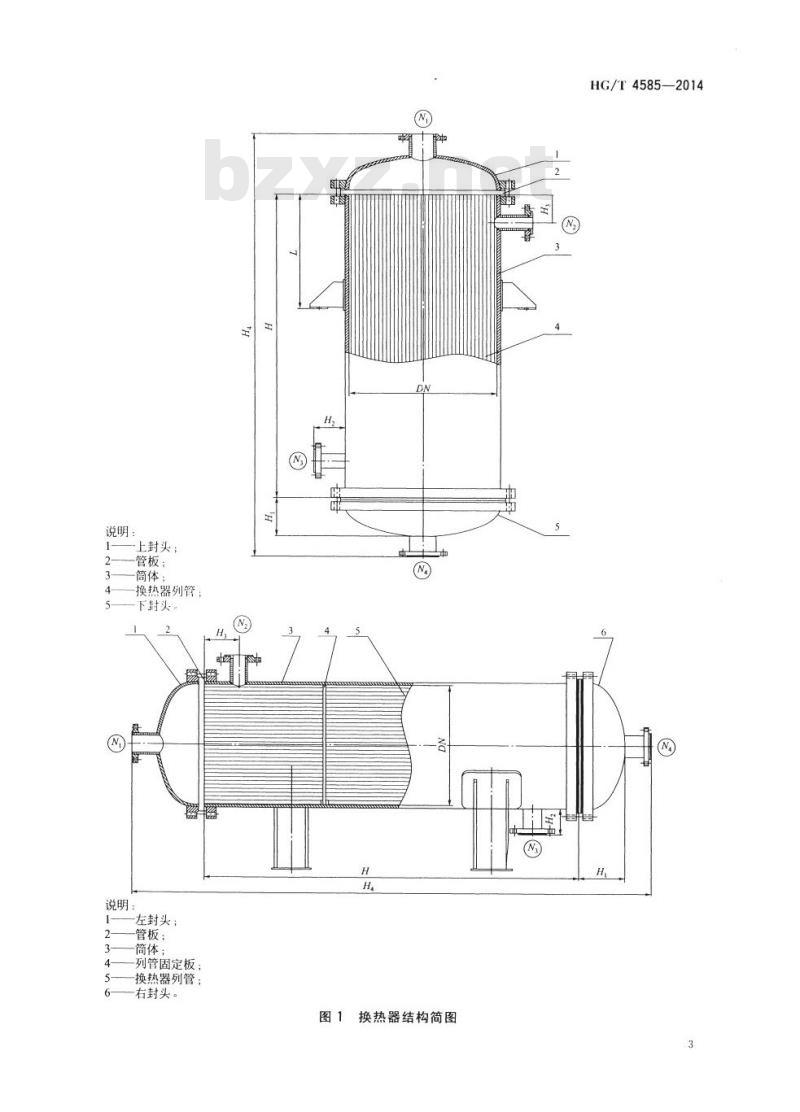

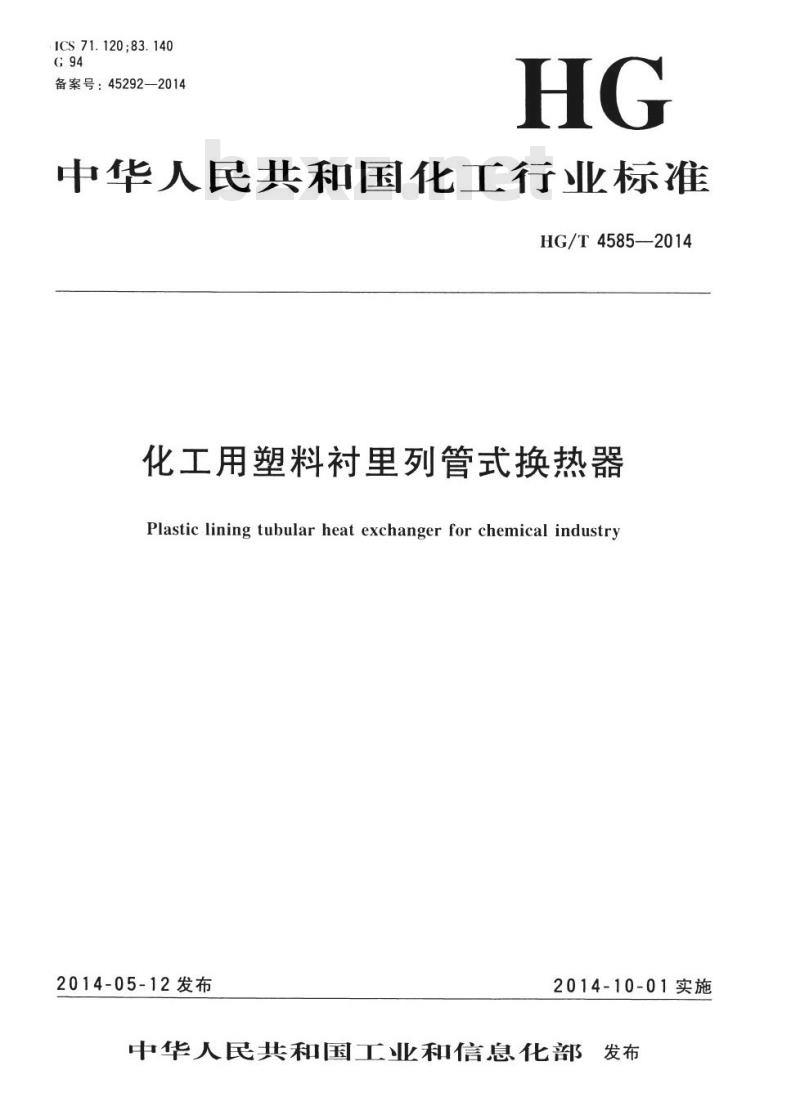

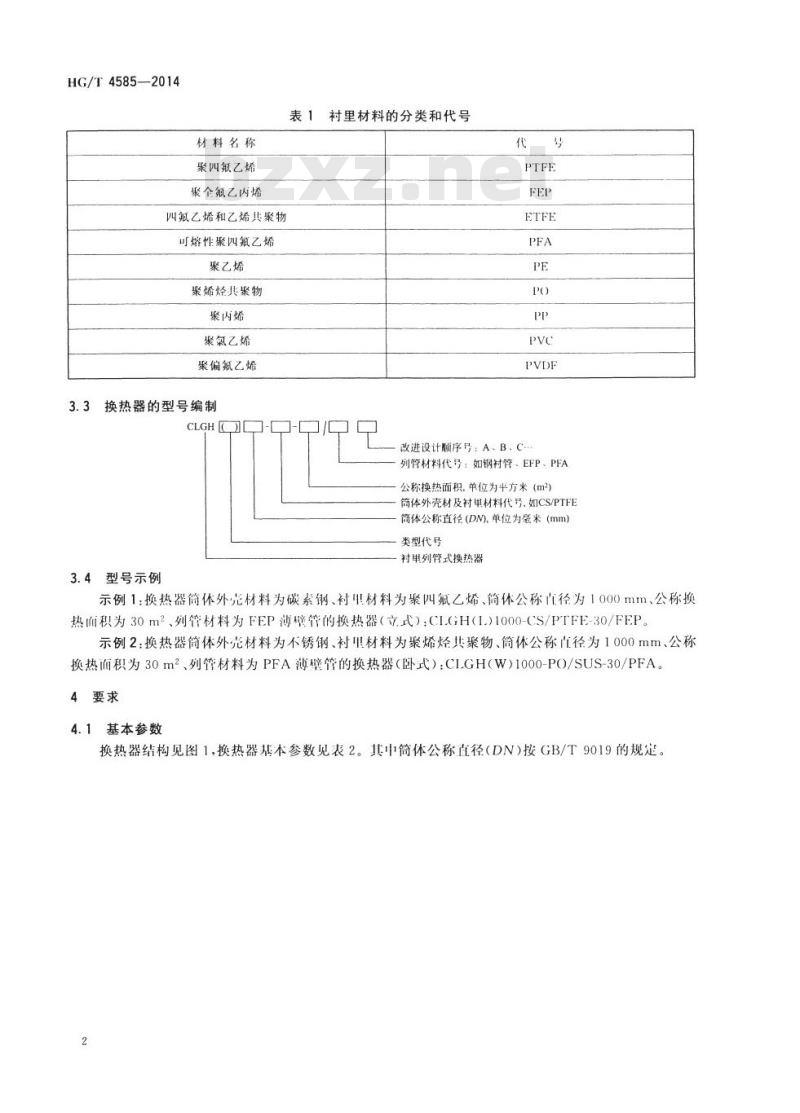

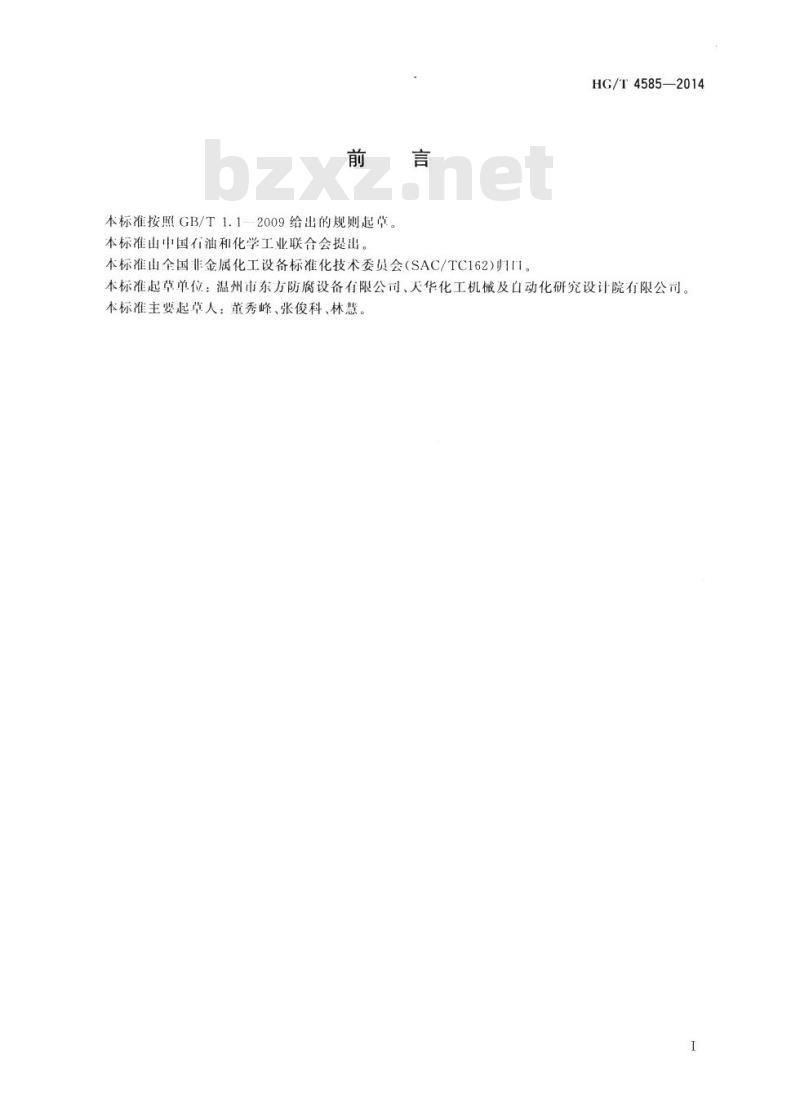

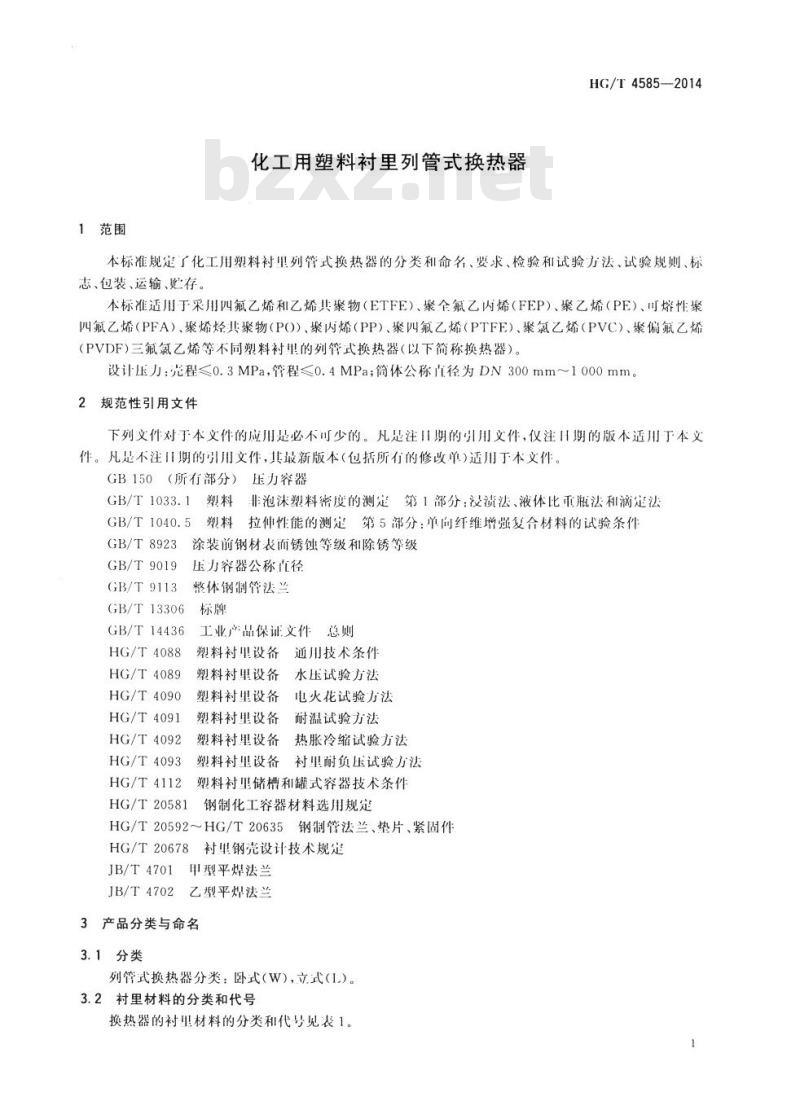

中华人民共和国化工行业标准 HG/T 4585—2014 化工用塑料衬里列管式换热器 Plastic lining tubular heat exchanger for chemical industry 发布日期：2014-05-12 实施日期：2014-10-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：温州市东方防腐设备有限公司、天华化工机械及自动化研究设计院有限公司。 本标准主要起草人：董秀峰、张俊科、林慧。 1 范围 本标准规定了化工用塑料衬里列管式换热器的分类和命名、要求、检验和试验方法、试验规则、标志、包装、运输、贮存。 本标准适用于采用四氟乙烯和乙烯共聚物（ETFE）、聚全氟乙烯（FEP）、聚乙烯（PE）、可熔性聚四氟乙烯（PFA）、聚烯烃共聚物（PO）、聚丙烯（PP）、聚四氟乙烯（PTFE）、聚氯乙烯（PVC）、聚偏氟乙烯（PVDF）等不同塑料衬里的列管式换热器（以下简称换热器）。 设计压力：壳程≤0.3MPa，管程≤0.4MPa；筒体公称径为DN300mm~1000mm。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，其注期的版本适用于本文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 150 所有部分 压力容器 GB/T 1033.1 塑料 非泡沫塑料密度的测定 第1部分：密度法、液体比重瓶法和滴定法 GB/T 1040.5 拉伸性能的测定 第5部分：单向纤维增强复合材料的试验条件 GB/T 8923 塑料 涂装前钢材表面锈蚀等级和除锈等级 GB/T 9019 压力容器公称直径 GB/T 9113 整体钢制管法兰 GB/T 13306 标牌 GB/T 14436 工业产品保证文件 HG/T 4088 塑料衬里设备 总则 HG/T 4089 塑料衬里设备 通用技术条件 HG/T 4090 塑料衬里设备 衬里钢壳设计技术规定 HG/T 4091 塑料衬里储槽和罐式容器技术条件 HG/T 4092 钢制化工容器材料选用规定 HG/T 4093 水压试验方法 HG/T 4112 电火花试验方法 HG/T 20581 耐温试验方法 HG/T 20592～HG/T 20635 钢制管法兰、垫片、紧固件 JB/T 4701 甲型平焊法兰 JB/T 4702 乙型平焊法兰 3 产品分类与命名 3.1 分类 列管式换热器分类：卧式（W），立式（L）。 3.2 衬里材料的分类和代号 换热器的衬里材料分类和代号如下： - 聚四氟乙烯：PTFE - 聚全氟乙烯：FEP - 四氟乙烯和乙烯共聚物：ETFE - 可熔性聚四氟乙烯：PFA - 聚乙烯：PE - 聚烯烃共聚物：PO - 聚丙烯：PP - 聚氯乙烯：PVC - 聚偏氟乙烯：PVDF 3.3 型号编制 换热器型号由以下组成部分构成： 1. 类型代号：CILGH 2. 改进设计顺序号：A、B、C 3. 列管材料代号 4. 筒体外壳及衬里材料代号（如CS/PTFE） 5. 公称换热面积（单位：m²） 6. 筒体公称直径（DN，单位：mm） 3.4 型号示例 示例1：换热器筒体外壳材料为碳素钢、衬里材料为聚四氟乙烯、筒体公称直径为1000mm、公称换热面积为30m²、列管材料为FEP薄壁管的换热器（立式）：CILGH(L.)1000-CS/PTFE-30/FEP。 示例2：换热器筒体外壳材料为不锈钢、衬里材料为聚烯烃共聚物、筒体公称径为1000mm、公称换热面积为30m²、列管材料为PFA薄壁管的换热器（卧式）：CILGH(W)1000-PO/SUS-30/PFA。 4 要求 4.1 基本参数 换热器结构组成包括：上封头、下封头、左封头、右封头、管板、筒体、换热器列管、列管固定板等。
