【HG化工标准】 代替 HG/T 2730-1995 磁力驱动离心式化工流程泵

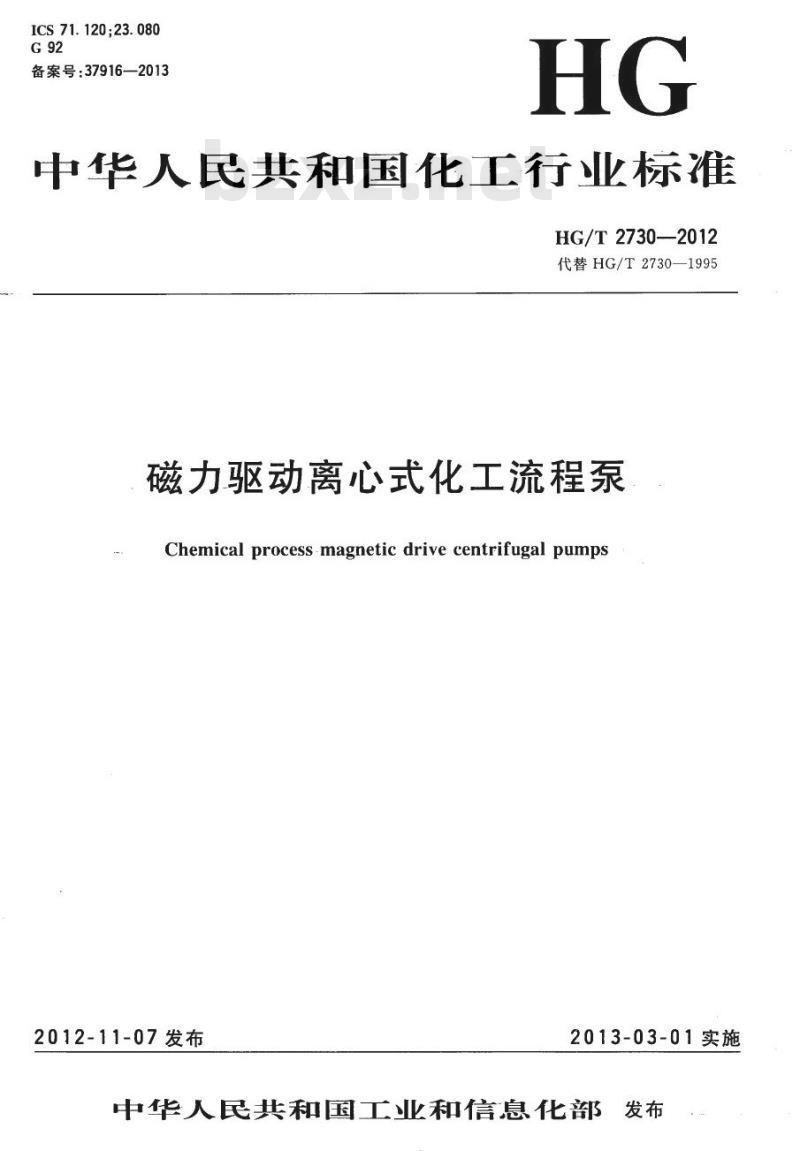

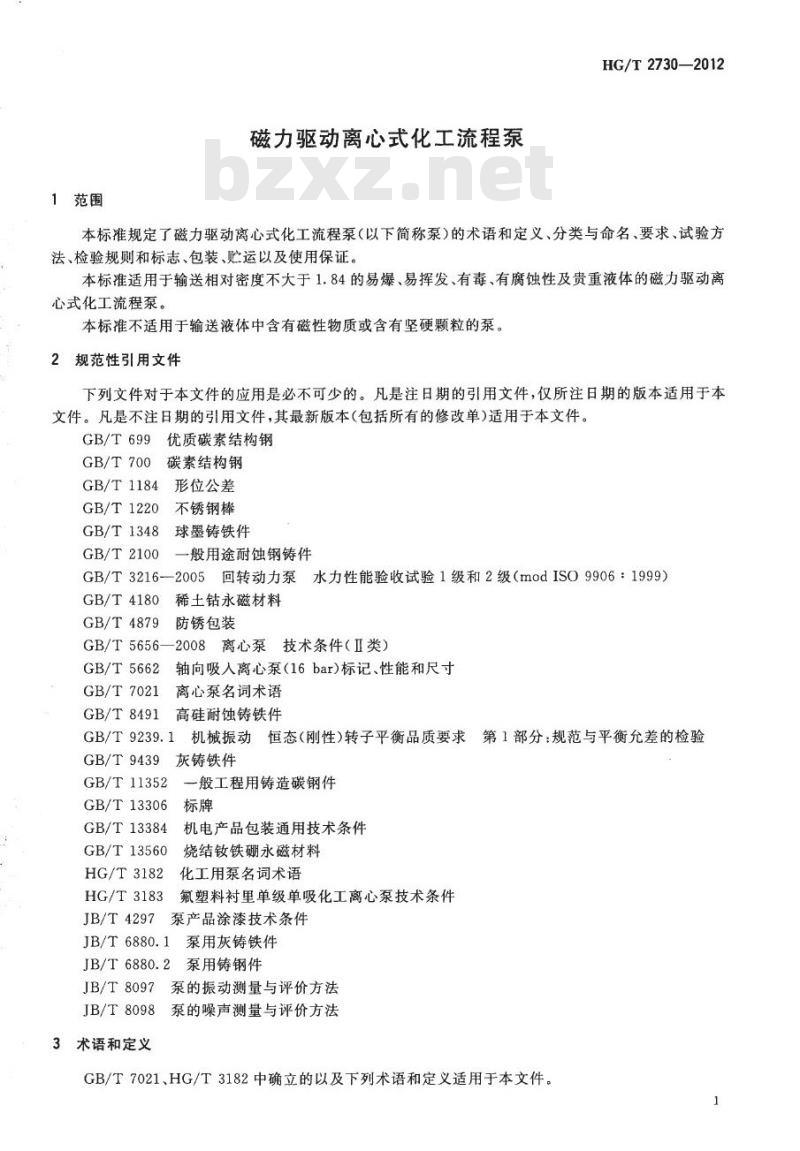

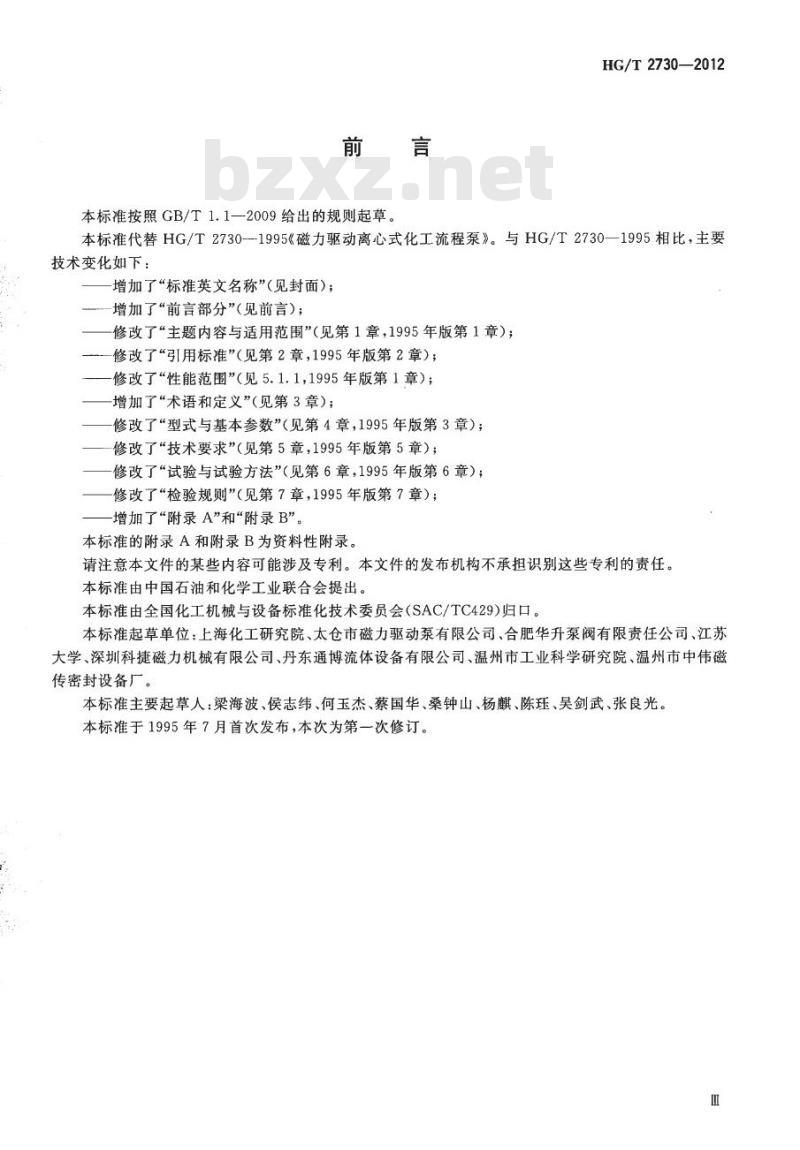

HG/T 2730—2012 中华人民共和国化工行业标准 磁力驱动离心式化工流程泵 Chemical process-magnetic drive centrifugal pumps ICS 71.120; 23.080 备案号：37916—2013 发布日期：2012-11-07 实施日期：2013-03-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 HG/T 2730—1995《磁力驱动离心式化工流程泵》。与 HG/T 2730—1995 相比，主要技术变化如下： 增加了“标准英文名称”（见封面）；增加了“前言部分”（见前言）；修改了“主题内容与适用范围”（见第 1 章，1995 年版第 1 章）；修改了“引用标准”（见第 2 章，1995 年版第 2 章）；修改了“性能范围”（见 5.1.1，1995 年版第 1 章）；增加了“术语和定义”（见第 3 章）；修改了“型式与基本参数”（见第 4 章，1995 年版第 3 章）；修改了“技术要求”（见第 5 章，1995 年版第 5 章）；修改了“试验与试验方法”（见第 6 章，1995 年版第 6 章）；修改了“检验规则”（见第 7 章，1995 年版第 7 章）；增加了“附录 A”和“附录 B”。 本标准的附录 A 和附录 B 为资料性附录。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。 本标准起草单位：上海化工研究院、太仓市磁力驱动泵有限公司、合肥华升泵阀有限责任公司、江苏大学、深圳科捷磁力机械有限公司、丹东通博流体设备有限公司、温州市工业科学研究院、温州市中伟磁传密封设备厂。 本标准主要起草人：梁海波、侯志纬、何玉杰、蔡国华、桑钟山、杨麒、陈珏、吴剑武、张良光。本标准于 1995 年 7 月首次发布，本次为第一次修订。 1 范围 本标准规定了磁力驱动离心式化工流程泵（以下简称泵）的术语和定义、分类与命名、要求、试验方法、检验规则和标志、包装、贮运以及使用保证。本标准适用于输送相对密度不大于 1.84 的易爆、易挥发、有毒、有腐蚀性及贵重液体的磁力驱动离心式化工流程泵。 本标准不适用于输送液体中含有磁性物质或含有坚硬颗粒的泵。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1184 形位公差 GB/T 1220 不锈钢棒 GB/T 1348 球墨铸铁件 GB/T 2100 一般用途耐蚀钢铸件 GB/T 3216-2005 回转动力泵水力性能验收试验 1 级和 2 级 (mod ISO 9906:1999) GB/T 4180 稀土钻永磁材料 GB/T 4879 防锈包装 GB/T 5656—2008 离心泵技术条件（Ⅱ类） GB/T 5662 轴向吸入离心泵 (16 bar) 标记、性能和尺寸 GB/T 7021 离心泵名词术语 GB/T 8491 高硅耐蚀铸铁件 GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求 第 1 部分：规范与平衡允差的检验 GB/T 9439 灰铸铁件 GB/T 11352 一般工程用铸造碳钢件 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 13560 烧结钕铁硼永磁材料 HG/T 3182 泵的振动测量与评价方法 HG/T 3183 泵的噪声测量与评价方法 JB/T 4297 化工用泵名词术语 JB/T 6880.1 氟塑料衬里单级单吸化工离心泵技术条件 JB/T 6880.2 泵产品涂漆技术条件 JB/T 8097 泵用灰铸铁件 JB/T 8098 泵用铸钢件 3 术语和定义 GB/T 7021、HG/T 3182 中确立的以及下列术语和定义适用于本文件。 3.1 磁力驱动离心式化工流程泵
