【国家标准(GB)】 建筑结构制图标准GBJ105-87

工程建设标准全文信息系统

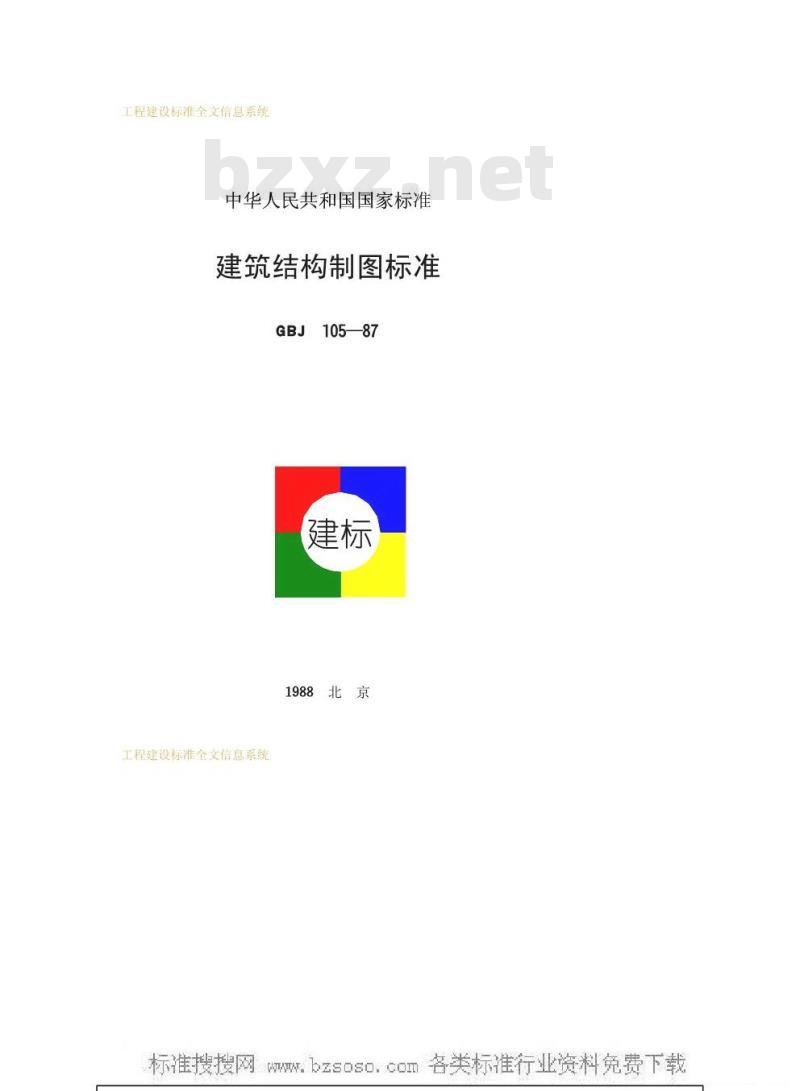

中华人民共和国国家标准
建筑结构制图标准
GBJ105—87
1988北京
工程建设标准全文信息系统
工程建设标准全文信息系统

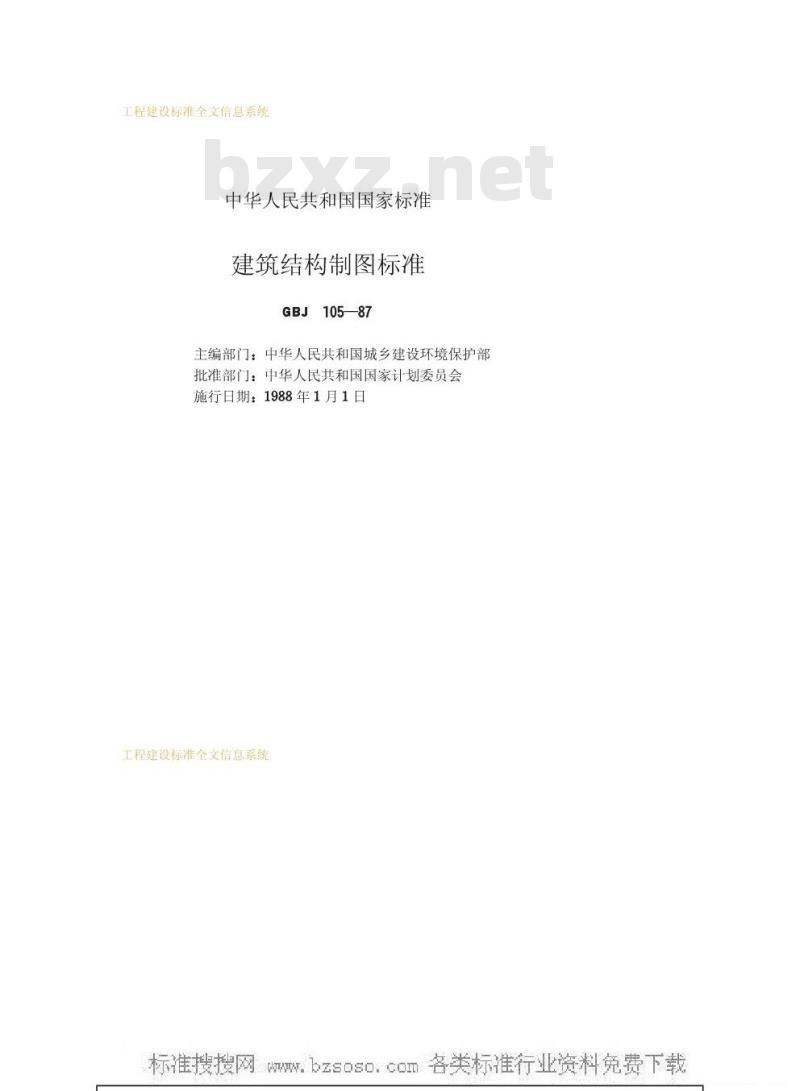

中华人民共和国国家标准
建筑结构制图标准
GBJ105—87
主编部门：中华人民共和国城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1988年1月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

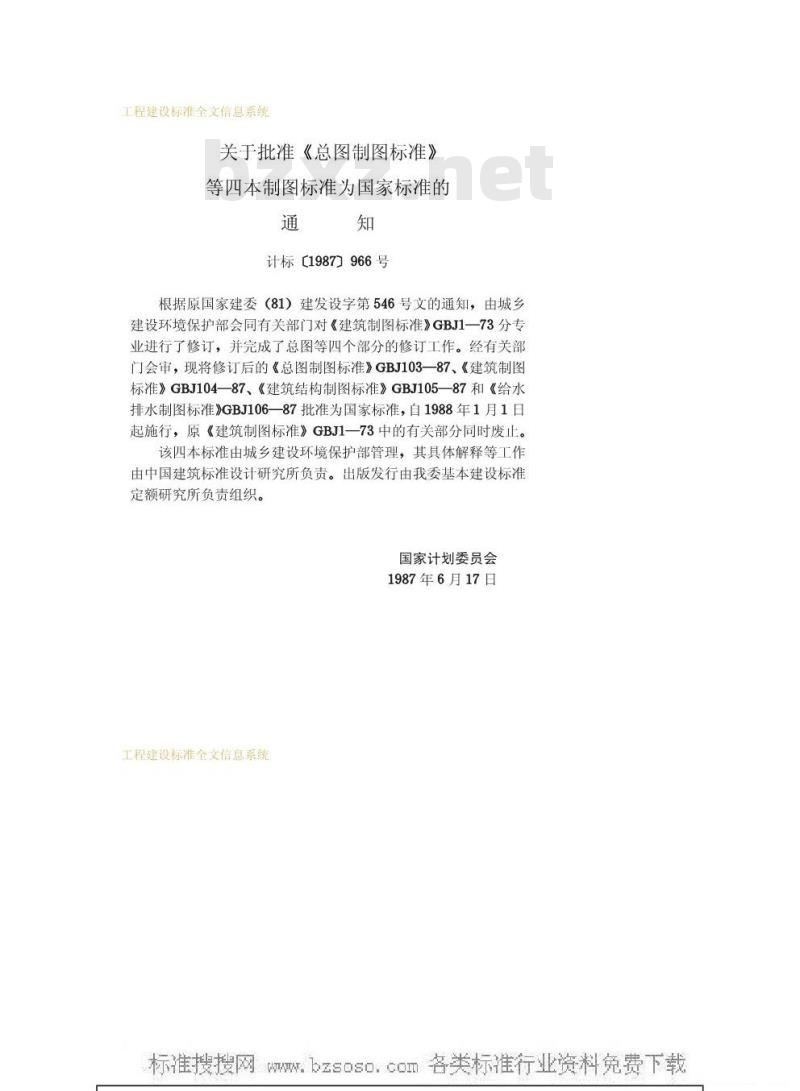

关于批准《总图制图标准》
等四本制图标准为国家标准的
计标[1987】966号
根据原国家建委（81）建发设字第546号文的通知，由城乡建设环境保护部会同有关部门对《建筑制图标准》GBJ1一73分专业进行了修订，并完成了总图等四个部分的修订工作。经有关部门会审，现将修订后的《总图制图标准》GBJ103一87、《建筑制图标准》GBJ104—87、《建筑结构制图标准》GBJ105—87和《给水排水制图标准》GBJ106—87批准为国家标准，自1988年1月1日起施行，原《建筑制图标准》GBJ173中的有关部分同时废止。该四本标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑标准设计研究所负责。出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会
1987年6月17日
工程建设标准全文信息系统
工程建设标准全文信息系统下载标准就来标准下载网

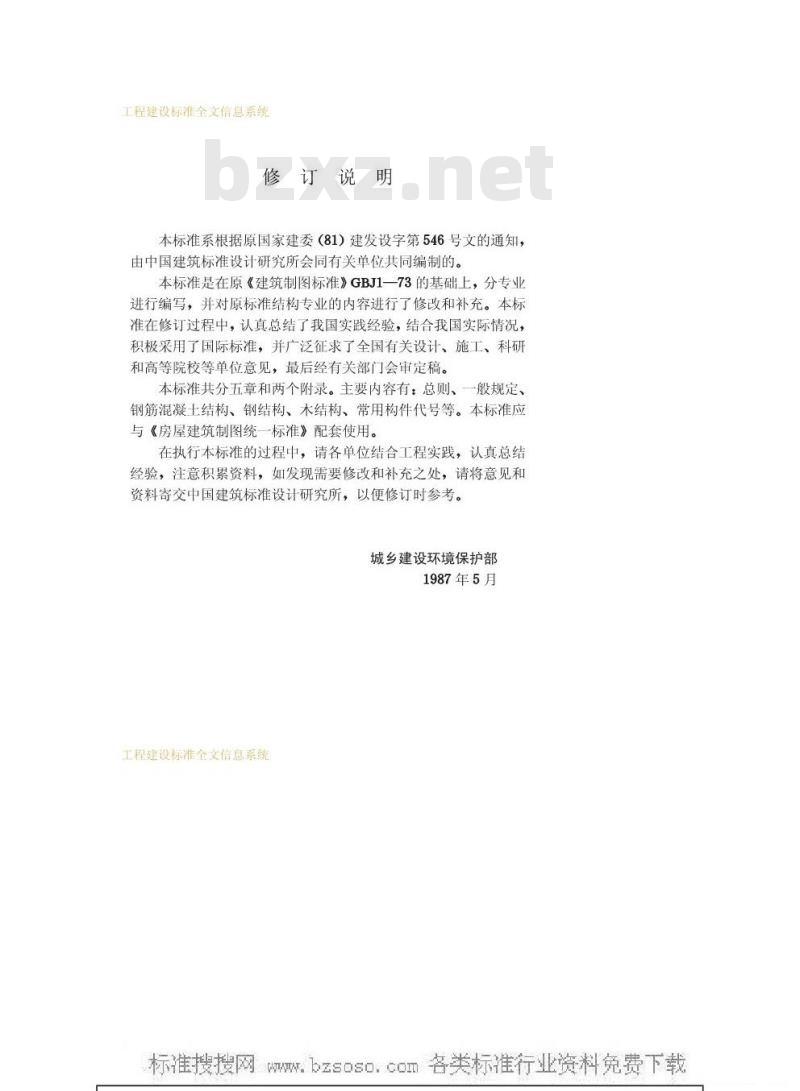

修订说明
本标准系根据原国家建委（81）建发设字第546号文的通知，由中国建筑标准设计研究所会同有关单位共同编制的。本标准是在原《建筑制图标准》GBJ1一73的基础上，分专业进行编写，并对原标准结构专业的内容进行了修改和补充。本标准在修订过程中，认真总结了我国实践经验，结合我国实际情况，积极采用了国际标准，并广泛征求了全国有关设计、施工、科研和高等院校等单位意见，最后经有关部门会审定稿。本标准共分五章和两个附录。主要内容有：总则、一般规定、钢筋混凝土结构、钢结构、木结构、常用构件代号等。本标准应与《房屋建筑制图统一标准》配套使用。在执行本标准的过程中，请各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和资料寄交中国建筑标准设计研究所，以便修订时参考。城乡建设环境保护部
1987年5月
工程建设标准全文信息系统
工程建设标准全文信息系统

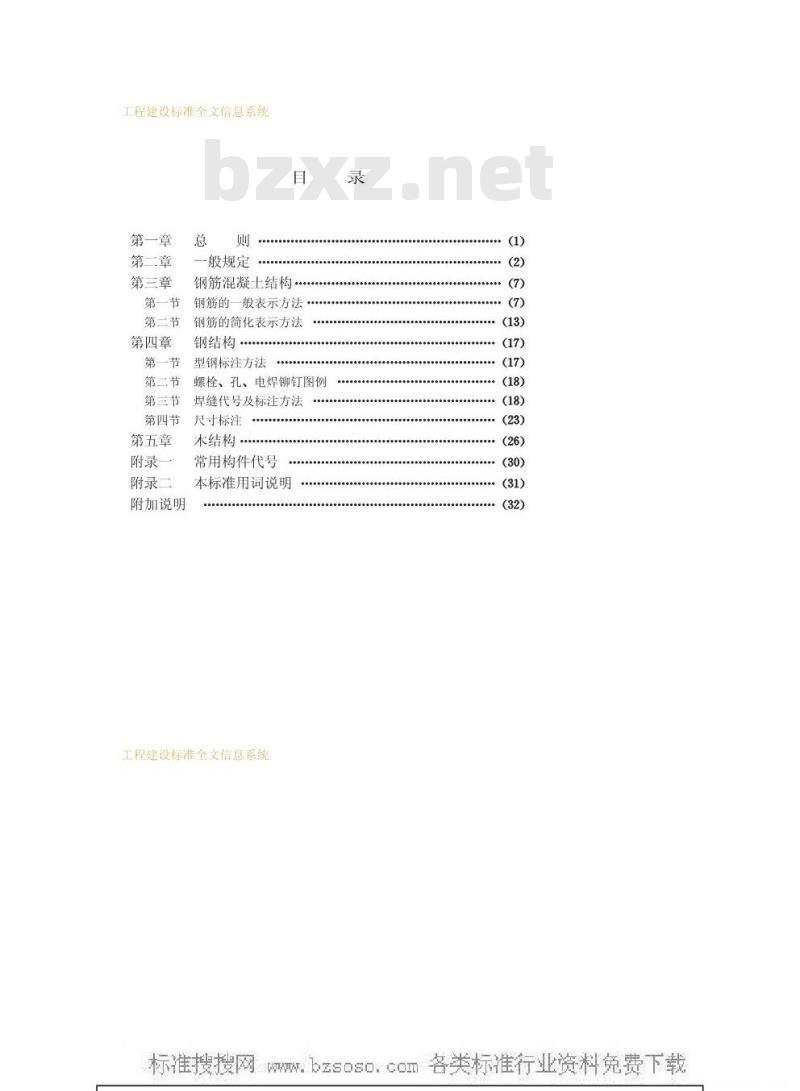

第一章
第二章
第三章
第一节
第二节
第四章
第一节
第二节
第三节
第四节
第五章
附录一
附录二
附加说明
-般规定
钢筋混凝土结构
钢筋的一般表示方法
钢筋的简化表示方法
钢结构
型钢标注方法
c0000000000
螺栓、孔、电焊铆钉图例
焊缝代号及标注方法
尺寸标注
木结构…
常用构件代号
本标准用词说明
工程建设标准全文信息系统
（31)
工程建设标准全文信息系统
第一章　总　
第1.0.1条为了使建筑结构制图做到基本统一、清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要，特制定本标准。
第1.0.2条本标准适用于建筑结构专业下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物、总图等的实测图；三、通用图、标准图。
第1.0.3条建筑结构制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》及国家现行的有关标准、规范的规定。
工程建设标准全文信息系统
1
工程建设标准全文信息系统
第二章
般规定
第2.0.1条图线的宽度b，应按《房屋建筑制图统一标准》中《图线》的规定选用。
第2.0.2条结构图中采用的各种线型应符合表2.0.2的规定。
粗实线
中实线
细实线
粗虚线
中虚线
细虚线
粗点划线
细点划线
粗双点划线
工程2建设标准全文信息系统
螺栓、钢筋线，结构平面布置图中单线结构构件线及钢、木支撑线
结构平面图中及详图中剖到或可见墙身轮廓线、钢木构件轮廓线
钢筋混凝土构件的轮廓线，尺寸线，基础平面图中的基础轮廊线
不可见的钢筋、螺栓线，结构平面布置图中不可见的钢、木支撑线及单线结构构件线结构平面图中不可见的墙身轮廊线及钢、木构件轮廊线
基础平面图中管沟轮廓线，不可见的钢筋混凝土构件轮廓线
垂直支撑、柱间支撑线
中心线，对称线，定位轴线
预应力钢筋线
W工程建设标准全文信息系统
波浪线
断开界线
断开界线
线型续表
第2.0.3条绘图时根据图样的用途和被绘物体的复杂程度应选用表2.0.3中的常用比例，特殊情况下也可选用可用比例。比
结构平面布置图
及基础平面图
圈粱平面图，管沟
平面图等
常用比例
1:50,1:100,1:200
1:200,1:500
1:10,1:20,1:50
可用比例
1:51:251.30,140
第2.0.4条当构件纵横向断面尺寸相差悬殊时，可在同详图中纵横向选用不同比例。
第2.0.5条构件名称宜用代号表示，代号后应用阿拉伯数字标注该构件型号或编号。常用构件代号见附录一第2.0.6条采用标准图集的预制构件时，其代号或型号应按图集规定注写。
第2.0.7条结构图应用直接正投影法绘制（图2.0.7a，图2.0.7b)。
第2.0.8条在结构平面布置图上，构件可用轮廊线表示，如能用单线表示清楚时，也可用单线表示。工程建设标准全文信息系统
W3
工程建设标准全文信息系统
工程建设标准全文信息系统
拉结钢筋d8
每块板缝一根
20厚砂浆坐浆
例图2.0.7a
用直接正投影法绘制结构平面布置图W工程建设标准全文信息系统
拉结钢筋Φ8
每块板缝一根
20厚砂浆坐浆
例图2.0.7.b
第2.0.9条桁架式结构的几何尺寸图可用单线图表示，杆件的轴线长度尺寸应标注在构件的一侧（图2.0.9）。如需要时，可在桁架左半边注尺寸，右半边注内力。例图2.0.9
桁架几何尺寸注法
第2.0.10条结构平面图上的剖、断面详图的编号顺序宜按下列规定编排（图2.0.10)：
一、外墙按顺时针方向从左下角开始编号。工程建设标准全文信息系统
W.bzsoso.coI5
工程建设标准全文信息系统
二、内横墙从左到右编号。
三、内纵墙从上到下编号。
例图2.0.10
结构平面图上断面编号顺序
工程6建设标准全文信息系统
W工程建设标准全文信息系统
第三章
钢筋混凝土结构
第一节钢筋的一般表示方法
第3.1.1条钢筋的表示方法应符合表3.1.1（a）、（b）、(c)、(d）的规定。
钢筋横断面
无弯钩的钢筋端部
带半圆形
弯钩的钢筋端部
带直钩的钢筋端部
带丝扣的钢筋端部
无弯钩的钢筋搭接
带半圆弯钩的钢筋搭接
带直钩的钢筋搭接
套管接头(花兰螺丝）
工程建设标准全文信息系统
般钢筋
表3.1.1(a)
下图表示长短钢筋投
影重登时可在短钢筋的
端部用45°短划线表示
W7
