【GB国家标准】 管法兰用金属波齿复合垫片第2部分:Class系列

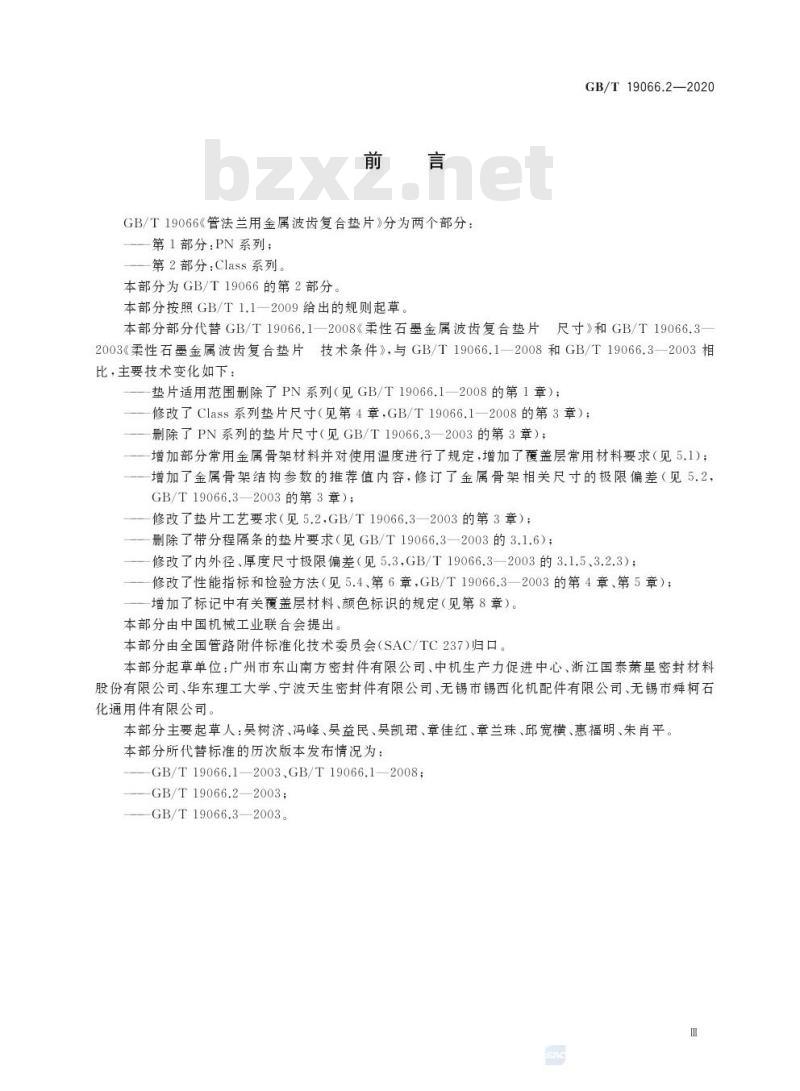

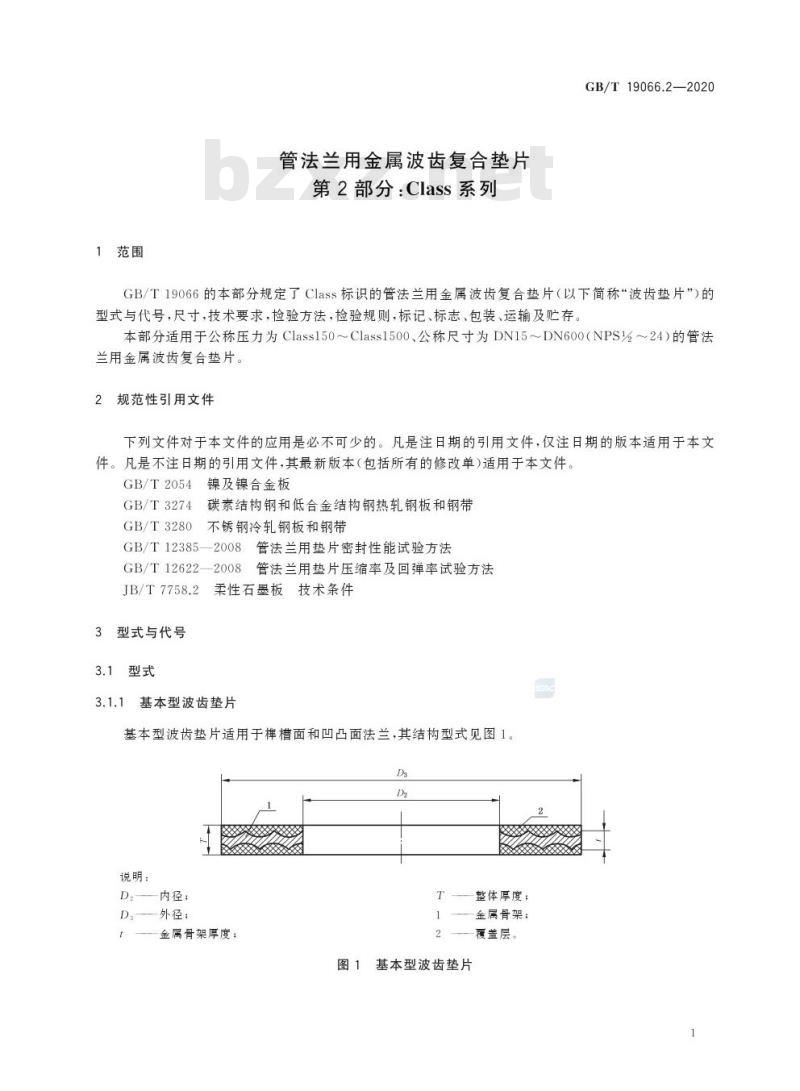

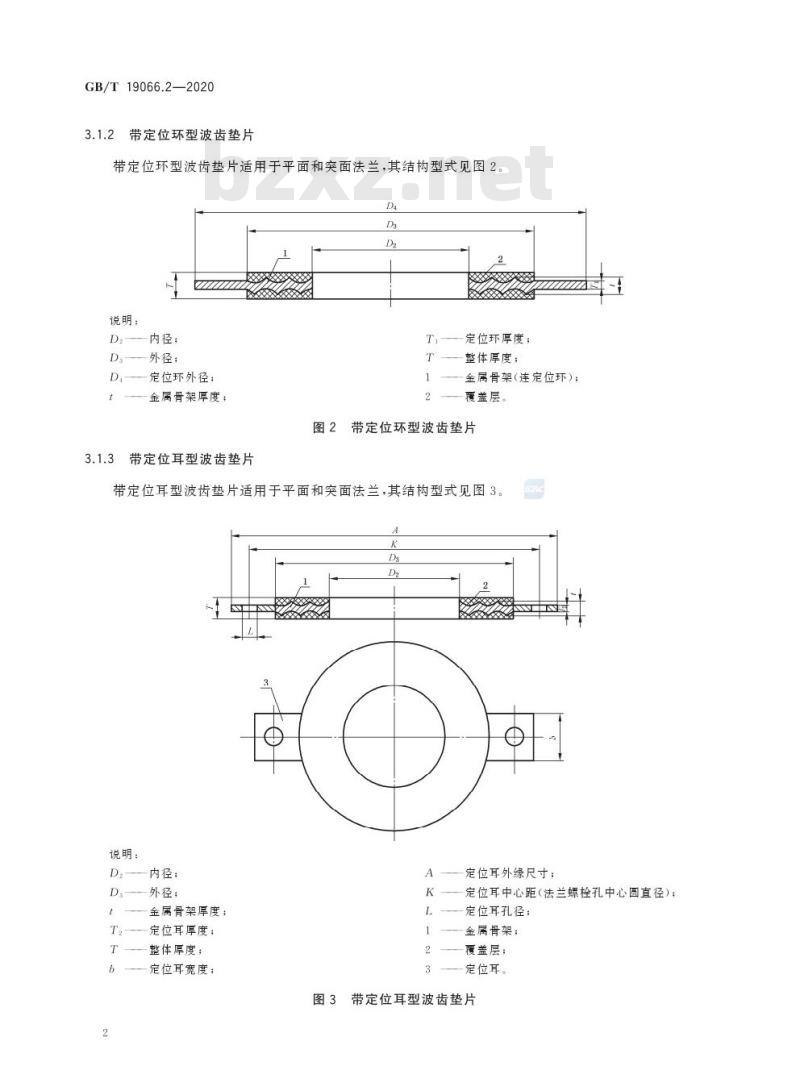

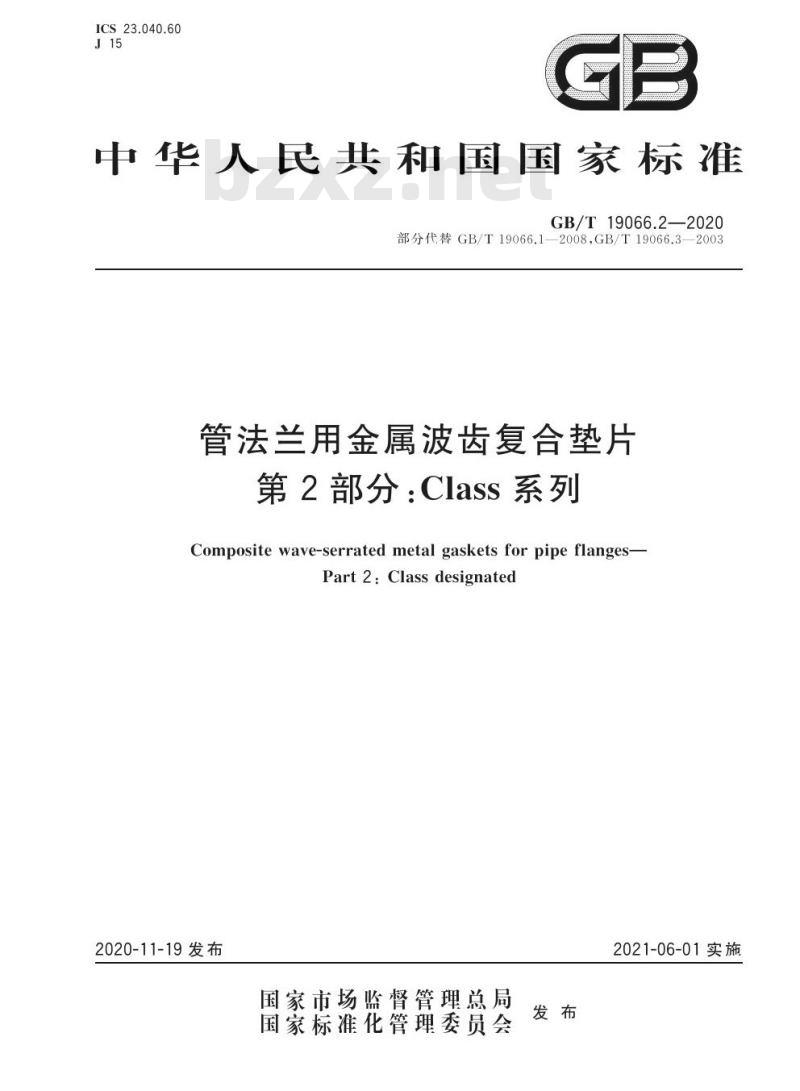

ICS 23.040.60 J15 GB 中华人民共和国国家标准 GB/T 19066.2—2020 部分代替 GB/T 19066.1—2008，GB/T 19066.3—2003 管法兰用金属波齿复合垫片 第2部分：Class系列 Composite wave-serrated metal gaskets for pipe flanges Part 2: Class designated 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 GB/T 19066《管法兰用金属波齿复合垫片》分为两个部分：第1部分PN系列，第2部分Class系列。本部分为第2部分。 本部分按照GB/T 1.1—2009给出的规则起草。本部分部分代替GB/T 19066.1—2008《柔性石墨金属波齿复合垫片尺寸》和GB/T 19066.3—2003《柔性石墨金属波齿复合垫片技术条件》，与上述标准相比主要变化包括：删除PN系列适用范围，修改Class系列尺寸；增加常用金属骨架材料及使用温度规定；增加覆盖层材料要求；修订结构参数推荐值及尺寸极限偏差；修改工艺要求；删除带分程隔条垫片要求；修改内外径及厚度偏差；修改性能指标与检验方法；增加标记中覆盖层材料及颜色标识要求等。 1 范围 本部分规定了Class标识的管法兰用金属波齿复合垫片（以下简称波齿垫片）的型式与代号、尺寸、技术要求、检验方法、检验规则及标志包装运输贮存要求。 本部分适用于公称压力Class 150～Class 1500、公称尺寸DN15～DN600（NPS 1/2～24）的管法兰用金属波齿复合垫片。 2 规范性引用文件 GB/T 2054 镍及镍合金板 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 12385—2008 管法兰用垫片密封性能试验方法 GB/T 12622—2008 管法兰用垫片压缩率及回弹率试验方法 JB/T 7758.2 柔性石墨板技术条件 3 型式与代号 3.1 型式 3.1.1 基本型波齿垫片 基本型波齿垫片适用于榫槽面和凹凸面法兰，其结构如图1所示。 结构参数包括内径D2、外径D、金属骨架厚度T及整体厚度，由金属骨架与覆盖层组成。 3.1.2 带定位环型波齿垫片 带定位环型波齿垫片适用于平面和突面法兰，其结构型式见图2。
