【国家标准(GB)】 工业用水软化除盐设计规范

工程建设标准全文信息系统
中华人民共和国国家标准
工业用水软化除盐设计规范
GBJ109—87
1988北
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
工业用水软化除盐设计规范

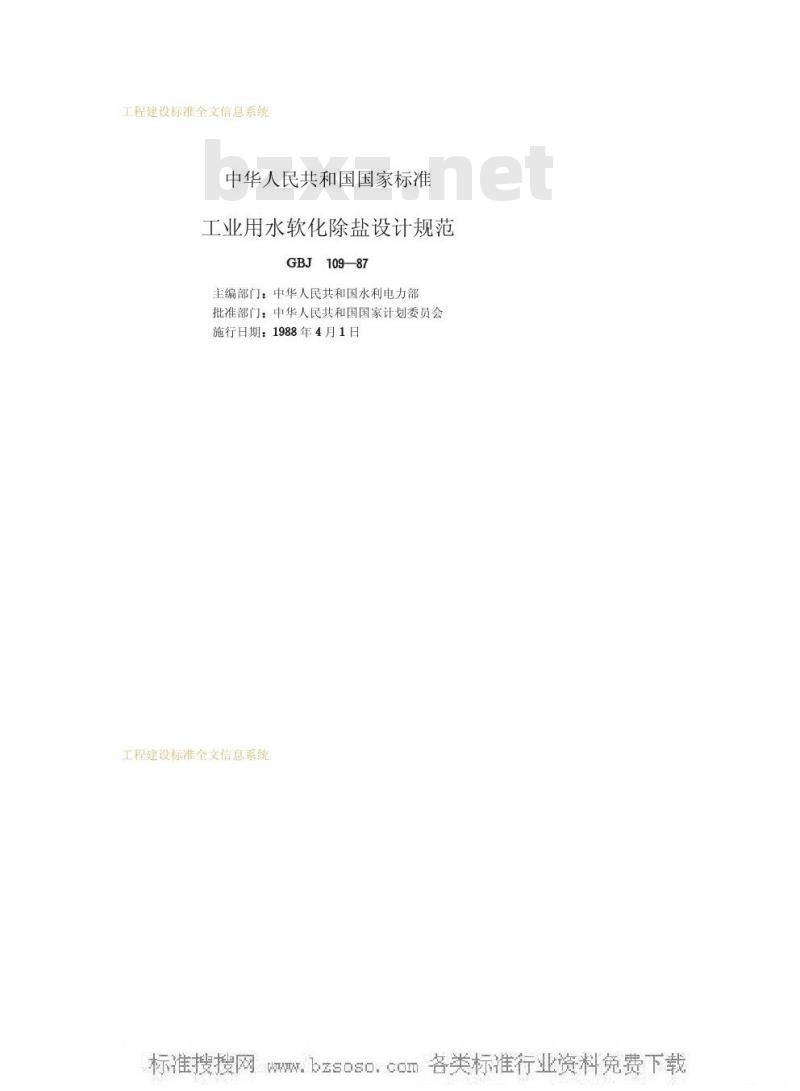

主编部门：中华人民共和国水利电力部批准部门：中华人民共和国国家计划委员会施行日期：1988年4月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

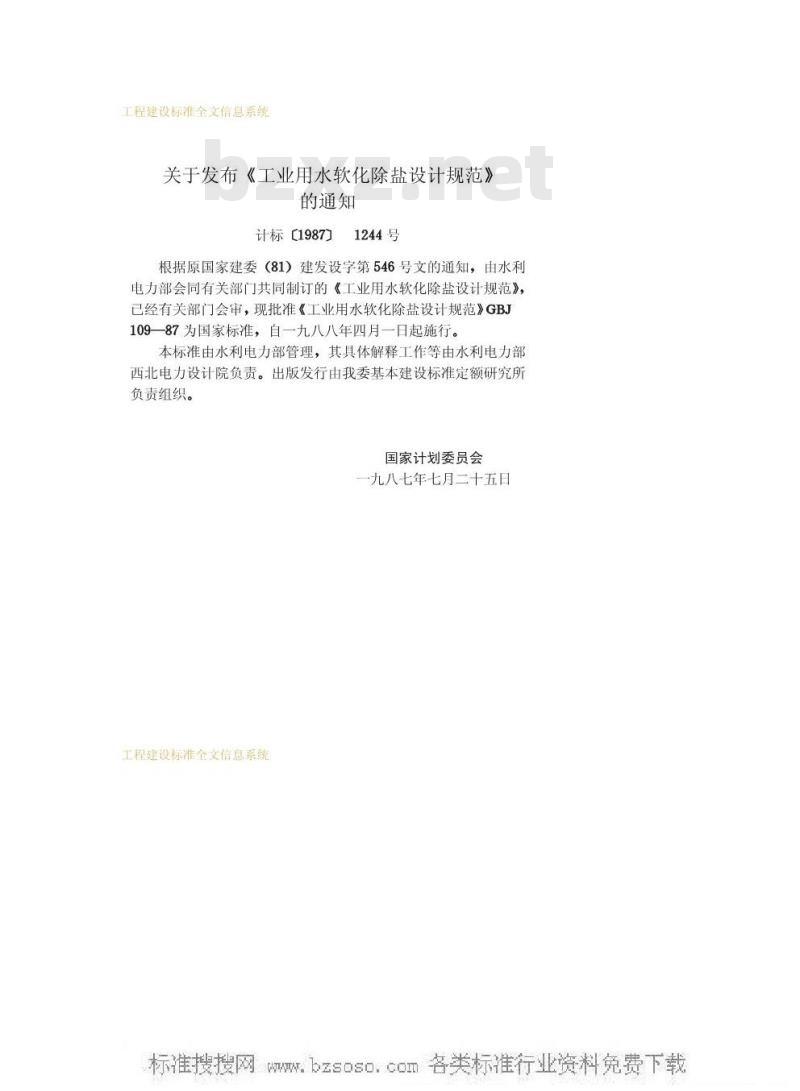

关于发布《工业用水软化除盐设计规范》的通知
计标【1987]】
1244号
根据原国家建委（81）建发设字第546号文的通知，由水利电力部会同有关部门共同制订的《工业用水软化除盐设计规范》，已经有关部门会审，现批准《工业用水软化除盐设计规范》GBJ109一87为国家标准，自一九八八年四月一日起施行。本标准由水利电力部管理，其具体解释工作等由水利电力部西北电力设计院负责。出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会
一九八七年七月二十五日
工程建设标准全文信息系统
工程建设标准全文信息系统

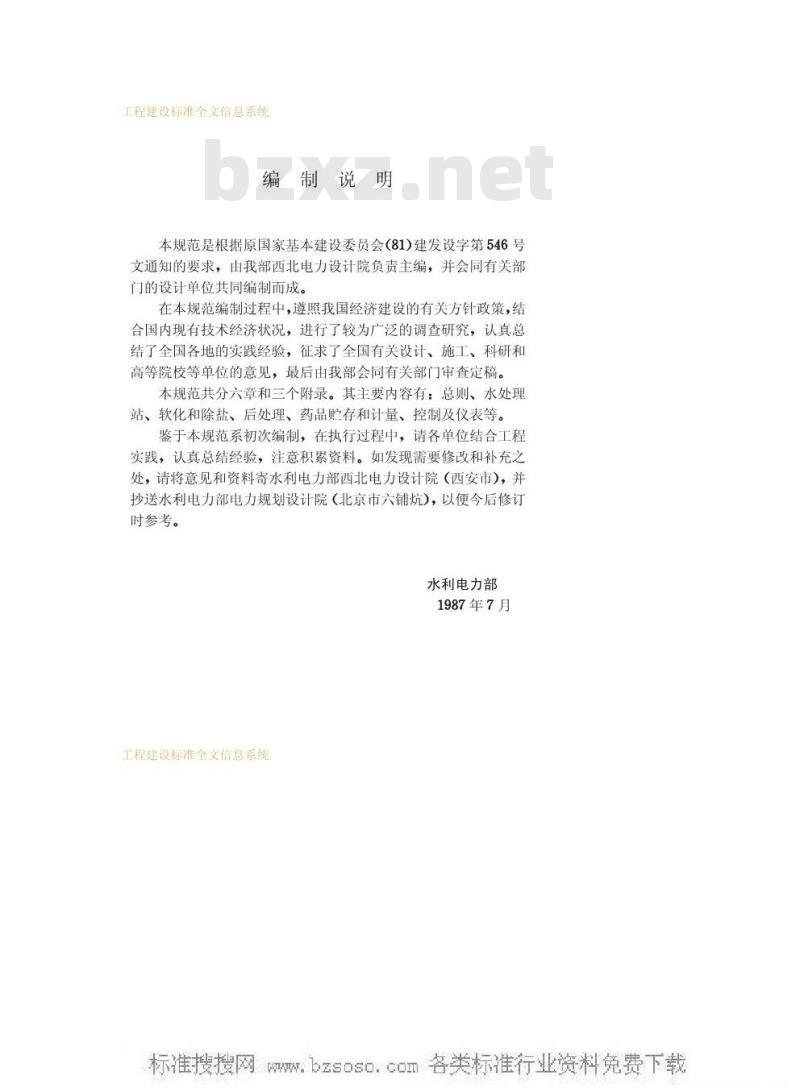

编制说明
本规范是根据原国家基本建设委员会（81）建发设字第546号文通知的要求，由我部西北电力设计院负责主编，并会同有关部门的设计单位共同编制而成。
在本规范编制过程中，遵照我国经济建设的有关方针政策，结合国内现有技术经济状况，进行了较为广泛的调查研究，认真总结厂全国各地的实践经验，征求了全国有关设计、施工、科研和高等院校等单位的意见，最后由我部会同有关部门审查定稿。本规范共分六章和三个附录。其主要内容有：总则、水处理站、软化和除盐、后处理、药品贮存和计量、控制及仪表等。鉴于本规范系初次编制，在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料。如发现需要修改和补充之处，请将意见和资料寄水利电力部西北电力设计院（西安市)，并抄送水利电力部电力规划设计院（北京市六铺炕），以便今后修订时参考。
水利电力部
1987年7月
工程建设标准全文信息系统
W.工程建设标准全文信息系统

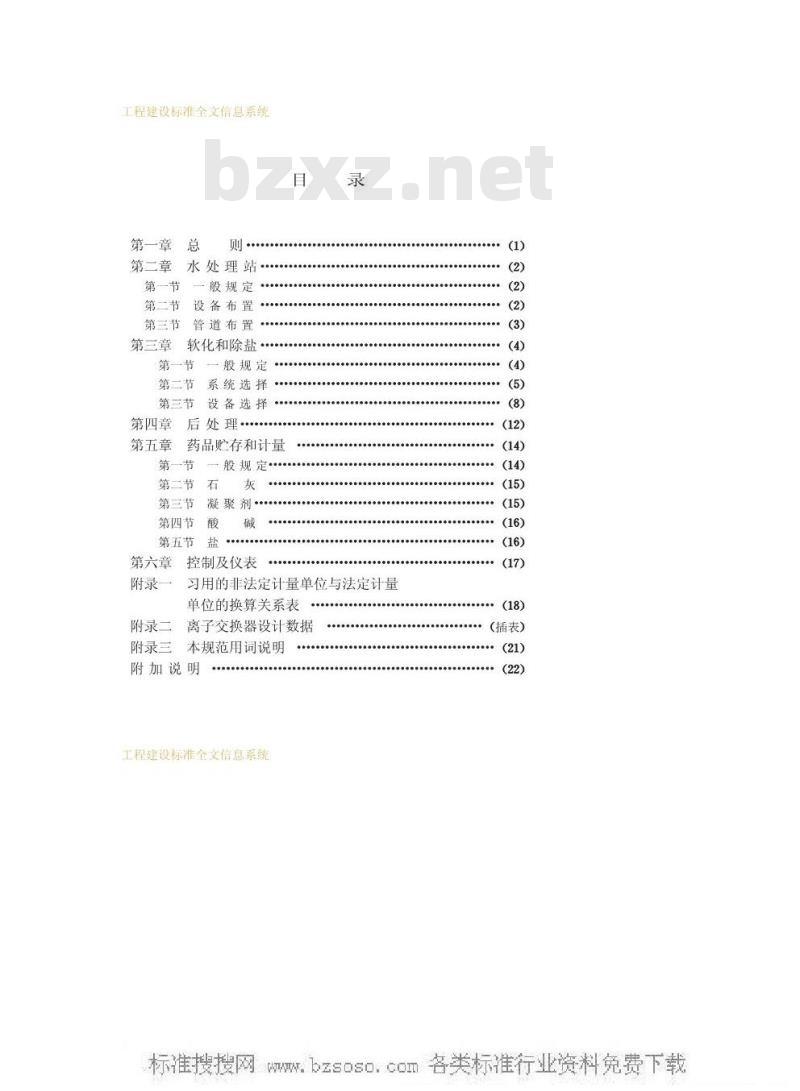

第一章总
第二章
水处理站
第一节
第二节
第三节
第三章
般规定
设备布置
管道布置
软化和除盐：
第一节bZxz.net
第二节
第三节
第四章
第五章
般规定
系统选择·
设备选择·
后处理
药品贮存和计量
第二节
第三节
第四节
第五节
第六章
般规定·
凝聚剂
控制及仪表
习用的非法定计量单位与法定计量单位的换算关系表
附录二离子交换器设计数据
附录三本规范用词说明
附加说明
工程建设标准全文信息系统
（18)
(插表)
W.bzsoso：cOn工程建设标准全文信息系统
第一章　总　则
第1.0.1条工业用水软化、除盐设计，必须认真执行国家的技术经济政策，结合工程特点，合理选用水源，节约能源和水资源，保护环境，改善劳动条件，提高经济效益，并便于安装、操作和维修，做到技术先进，工艺合理，安全适用。第1.0.2条本规范适用于新建、扩建和改建的工业用水软化、除盐工程的设计。
第1.0.3条工业用水软化、除盐系统的设备和厂房是分期建设或一次建成，应根据主体工程建设规划、生产特点、原水和供水条件（供水量、水压、水质等要求）综合考虑并经技术经济比较确定。
第1.0.4条扩建或改建水处理站的设计，应充分合理利用原有的建筑物和水处理设施。
第1.0.5条工业用水软化、除盐设计，应在不断总结生产实践经验和科学实验的基础上，结合工程具体情况，积极慎重地采用新技术、新材料、新设备。第1.0.6条在工程设计中，除应执行本规范外，还应执行国家现行的有关标准、规范的规定。工程建设标准全文信息系统
W.工程建设标准全文信息系统
第二章水处理站
第一节一般规定
第2.1.1条水处理站在厂区的总平面布置应符合下列要求：
一、靠近主要用水对象。
二、交通运输方便。
三、宜远离煤场、灰场等有粉尘飞扬的场所，并位于散发有害气体、烟尘、水雾的构筑物常年主导风向的上风侧。第2.1.2条水处理站宜设计为独立建筑，规模不大时，也可与其它建筑物合建。但不宜建在楼层上。第2.1.3条水处理站应设置生产管理、仪表控制、化学分析、设备维修、药品贮存和值班人员所需要的辅助间。当工厂内设有中心化验室和维修车间时，辅助间的面积应相应减少。
第二节设备布置
第2.2.1条水处理站的设备布置应符合下列规定：一、按工艺流程顺序排列。
二、节约用地，减少对主操作区的噪声干扰。三、便利操作与维修。
第2.2.2条澄清池（器）、过滤池（器）和各种水箱可布置在室外，顶部宜设人行通道。
第2.2.3条当水处理设备布置在室外时，其运行操作部位及工程2建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
仪表、取样装置、阀门等宜集中布置，并有防雨、防冻、防晒的措施。
第2.2.4条主操作通道的净宽不宜小于2m，并应满足设备的检修需要。巡回检查通道净宽不宜小于0.8m。第2.2.5条经常检修的水处理设备和阀门应设检修扶梯、平台和起吊装置。
第2.2.6条酸贮存槽宜布置在室外，寒冷地区碱贮存槽可布置在室内。酸碱贮存槽宜靠近废液中和池。第2.2.7条空气压缩机和罗茨鼓风机宜布置在单独的房间内，并应采取消声减噪措施。
第2.2.8条程序控制室和化学精密仪器室应采光良好，并应装设空气调节装置。
第三节管道布置
第2.3.1条管道布置应符合下列要求：一、管线短，附件少，整齐美观。二、便于安装、检修和支吊。
三、不影响设备的起吊和搬运。四、不应布置在配电盘和控制盘的上方。第2.3.2条石灰乳液的自流管坡度不应小于5%。管道应减少弯头、U形管等。管道的弯头、三通和穿墙处管段应设法兰。水平直管超过3m时，应分段用法兰连接。第2.3.3条经常有人通行的地方，酸、碱液及浓氨液管道不应架空敷设，如架空敷设必须采取防护措施。工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
第三章软化和除盐
第一节一般规定
第3.1.1条工业用水软化、除盐设计应取得当地可利用水源的水量和水质分析资料，掌握其变化规律和外界环境对水源水量、水质的各种影响，并应选择有代表性的水质分析资料作为设计依据。
收集全年水质分析资料的份数宜符合下列要求：、当原水为地下水或海水时，每季度一份，全年共四份。、当原水为地表水时，每个月一份，全年共十二份。第3.1.2条软化除盐装置的进水水质应符合表3.1.2的要求。软化除盐装置进水水质要求
污染指数SDI
浊度FTU
水温℃
过流再生
顺流再生
化学耗氧量mg/L（高锰
酸钾法，以02表示）
离子交换
磺化煤
游离氧mg/L（以C2表示=0.1~0.3铁量mg/L（以Fe表示）日
苓量mg/元（以Mn表示
以渗透
卷式膜
（醋酸纤
维素)
中空纤维膜
（芳香聚酰
注：离子交换除盐装置进水化学耗氧量指标系指使用凝胶型强碱阴树脂时的要求。第3.1.3条软化和除盐系统的选择应根据进水水质和对出水水质的要求、出水量、化学药品及离子交换剂的供应等情况，经技术经济比较确定。
工程建设标准全文信息系统
W工程建设标准全文信息系统
第3.1.4条软化和除盐系统的出水量应根据供水量加系统的自用水量确定。
第3.1.5条离子交换树脂的工作交换容量，应按树脂性能曲线或参照类似条件下的运行经验确定。第3.1.6条用于除硅的强碱阴离子交换树脂，其再生碱液宜加热至3540℃。
第3.1.7条水处理系统和设备的选择，应减少废酸、废碱、废渣及其他有害物质的排放量，并应采取处理和处置措施。第二节系统选择
第3.2.1条软化系统可按表3.2.1选择。软化系统选择
系统名称
及代号
石灰一钠
Cao-Na
单钠Na
氢钠串联
H-D-Na
氯钠H
并联Na
出水水
总硬度
磷酸盐硬尿
(mg/以(mg/L以
(mg/L以
《325
（mg元以
班水水扇
碳酸盐硬度
总硬度
注：①采用离子交换树脂作交换剂时,进水强酸阴离子值不受限制。②表中符号：H-
强酸阳离子交换器
Na——钠离子交换器
强酸阴离子
(mg/L以
CaCO3表示）
除二氧化碳器
CaO——石灰处理装置
第3.2.2条石灰软化处理时，宜采用硫酸亚铁或其它铁盐作为凝聚剂。
第3.2.3条石灰软化处理并要求除硅酸盐时，可加入氧化镁或白云石粉。原水应加热至40士1℃。I除盐
第3.2.4条离子交换除盐系统可按表3.2.4选择。工程建设标准全文信息系统
W工程建设标准全文信息系统
系统名称及代号
级除盐
H-D-OH
级除盐加混床
H-D-OH-H/OH
弱酸一级除盐
Hw-H-D-OH或
弱酸一级除盐加混床
H-H-D-OH-H/OH或
-D-OH-H/OH
弱碱一级除盐
H-D-OHw-OH或
H-OHw-D-OH
弱碱一级除盐加混床
H-OHw-D-OH-H/OH
弱酸、弱碱一级除盐
Hw-H-D-OH-OH
弱酸、弱碱一级除盐加混床
HW-H-D-OHW-OH-H/OH
工程6建设标准全文信息系统
离子交换除盐系统选择
出水水质
电导率
(25℃)
(us/cm）
顺流再生
对流再生
(mg/L)
0.1~0.5<0.02
顺流再生
对流再生
0.1~0.5<0.02
顺流再生
对流再生
0.1~0.5<0.02
(mg/L)以
表示）
进水水质
碳酸盐硬度
(mg/L以
CacO：表示）
强酸阴离子
（mg/L以
CacO3表示）
总含盐量
(mg/L）
(mg/L)
工程建设标准全文信息系统
系统名称及代号
二级除盐
H-D-OH-H-OH
二级除盐加混床
H-D-OH-H-OH-H/OH
强酸弱碱加混床
H-OHW-D-H/OH
二级混床
H/OH一精制H/OH
电渗析加二级混床
ED-H/OH-精制H/OH
反渗透（电渗析)加一级除盐加混床联合处理
或>H-D-OH-H/OH
出水水质
电导率
(25℃)
(us/cm）
(mg/L）
注：二级混床处理适用于小型高纯度水处理。<0.1
(mg/L）以
表示)
水水质
碳酸盐硬度
（mg/设
CacOs表示）
强酸阴离子
（mg/以
CaCO3表示）
续上表
总含盐量
(mg/L)
(mg/L)
100~150
②当对出水有机物、微生物、细菌、颗粒等项指标有特殊要求时，反渗透器加除盐联合系统，在进水总含盐量<500mg/L时也可选用。
表中符号：H——强酸阳离子交换器;HW——弱酸阳离子交换器;OH——强碱阴离子交换器。工程建设标准全文信息系统
.bzsoso：com
