【HG化工标准】 一氧化碳低温变换催化剂加压活性试验方法

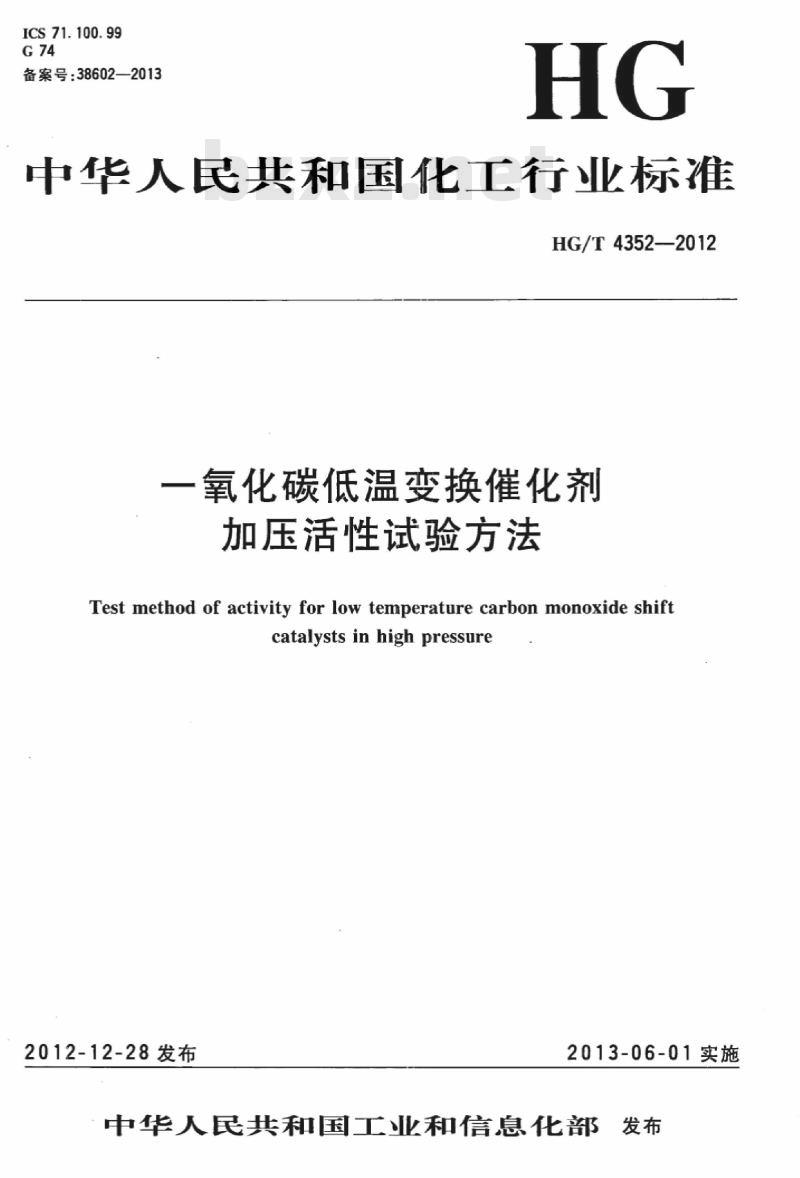

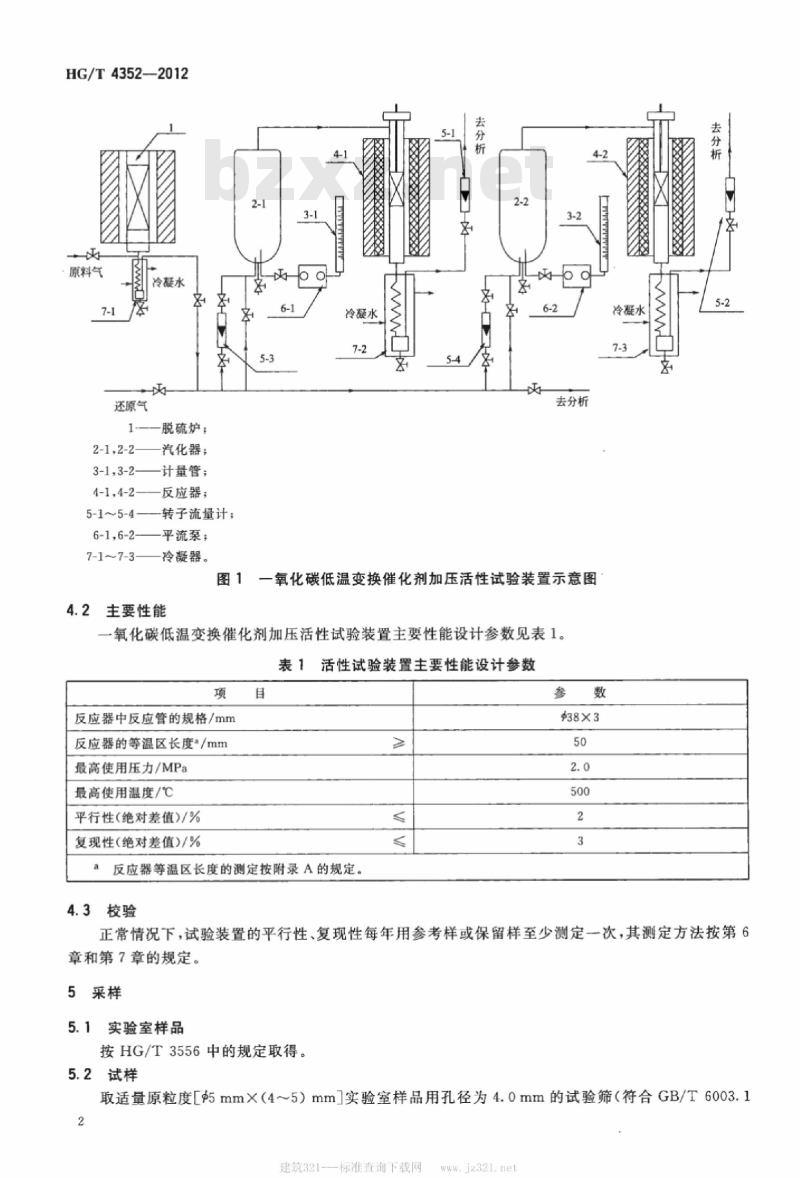

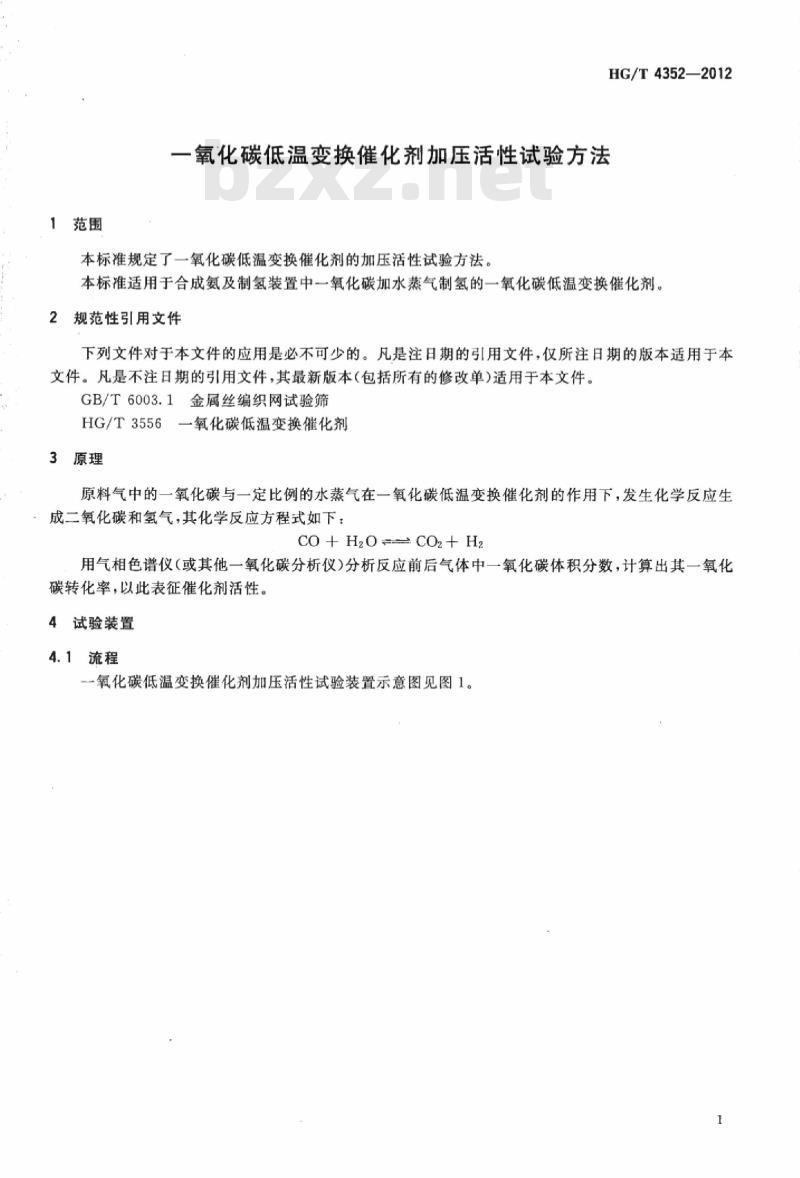

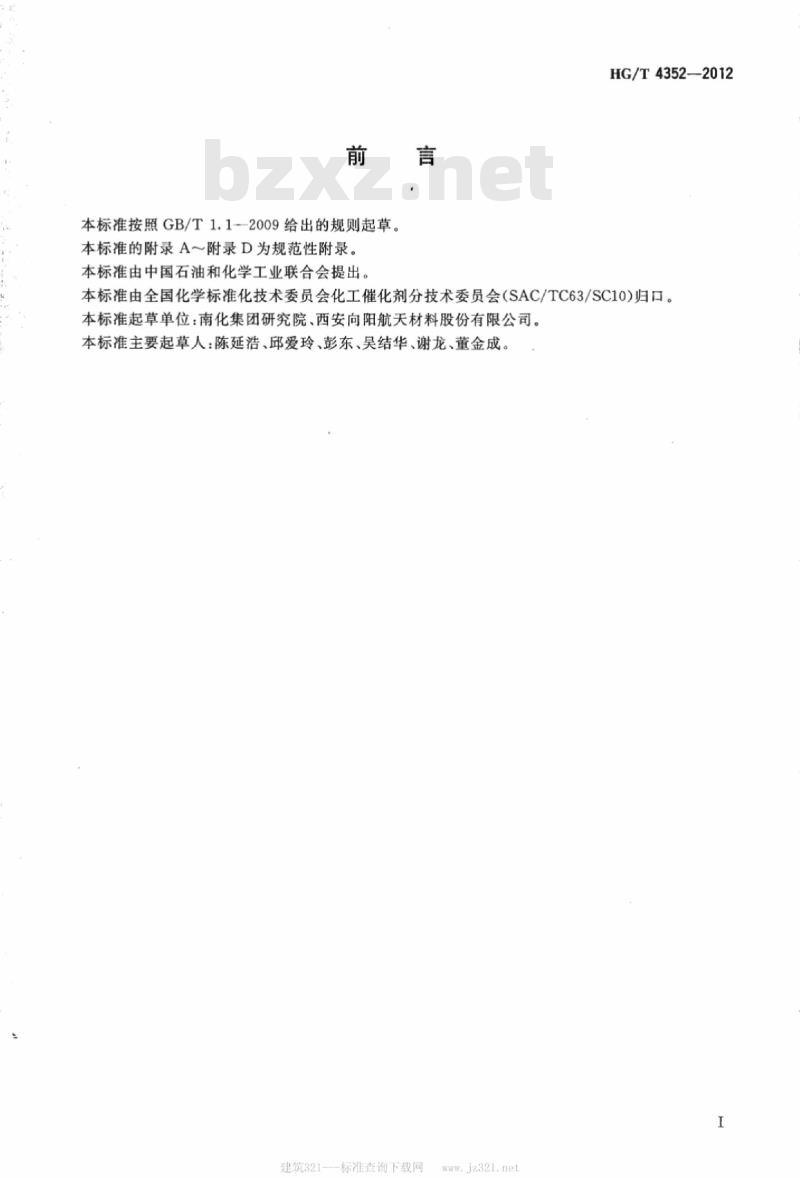

ICS 71.100.99 G74 备案号：38602—2013 HG 中华人民共和国化工行业标准 HG/T 4352—2012 一氧化碳低温变换催化剂加压活性试验方法 Test method of activity for low temperature carbon monoxide shift catalysts in high pressure 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草，附录A～附录D为规范性附录。本标准由中国石油和化学工业联合会提出，由全国化学标准化技术委员会化工催化剂分技术委员会（SAC/TC63/SC10）归口。起草单位包括南化集团研究院、西安向阳航天材料股份有限公司。主要起草人包括陈延浩、邱爱玲、彭东、吴结华、谢龙、董金成。 1 范围 本标准规定了一氧化碳低温变换催化剂的加压活性试验方法，适用于合成氨及制氢装置中一氧化碳加水蒸气制氢过程中的低温变换催化剂。 2 规范性引用文件 GB/T 6003.1 金属丝编织网试验筛 HG/T 3556 一氧化碳低温变换催化剂 3 原理 原料气中的一氧化碳与水蒸气在低温变换催化剂作用下发生反应生成二氧化碳和氢气：CO + H2O → CO2 + H2。 通过气相色谱仪或其他一氧化碳分析仪测定反应前后气体中一氧化碳体积分数，计算一氧化碳转化率，以此表征催化剂活性。 4 试验装置 4.1 流程 装置包括脱硫炉、汽化器、计量管、反应器、转子流量计、平流泵、冷凝器等组成的加压活性试验系统。 4.2 主要性能 试验装置主要性能设计参数包括：反应管规格Φ38×3 mm；反应器等温区长度50 mm；最高使用压力2.0 MPa；最高使用温度500℃；平行性绝对差值2%；复现性绝对差值3%。 4.3 校验 试验装置的平行性与复现性在正常情况下每年用参考样或保留样测定一次，测定方法按第6章和第7章执行。 5 采样 5.1 实验室样品按HG/T 3556规定取得。 5.2 试样取粒度为5 mm×(4～5) mm的实验室样品，用4.0 mm试验筛筛去粉尘及碎粒，并按附录B测定堆积密度。 5.3 试料根据堆积密度称取30 mL试样，精确至0.1 g备用。 6 试验步骤 警告：本试验涉及CO、H2、CO2等气体，具有毒性、易燃、易爆风险，必须保证系统密封，严禁明火，并配备灭火及排风设施。 6.1 原料气配制 原料气由CO（2.5%～4.0%）、CO2（14.0%～20.0%）及氢氮气（3:1）组成。根据组成及压力计算各组分体积分数后充入高压储气罐，并用氢氮气稀释至最终压力。 6.2 试料填装 在反应管底部垫不锈钢筛板，装入瓷球并敲实至等温区位置，再铺设筛板后分次加入催化剂试料，轻敲使床层紧密，测量装填高度后封装反应器并接入系统。随后开启原料气总阀，向系统通入原料气进行试验。
