【国家标准(GB)】 洁净厂房设计规范

工程建设标准全文信息系统

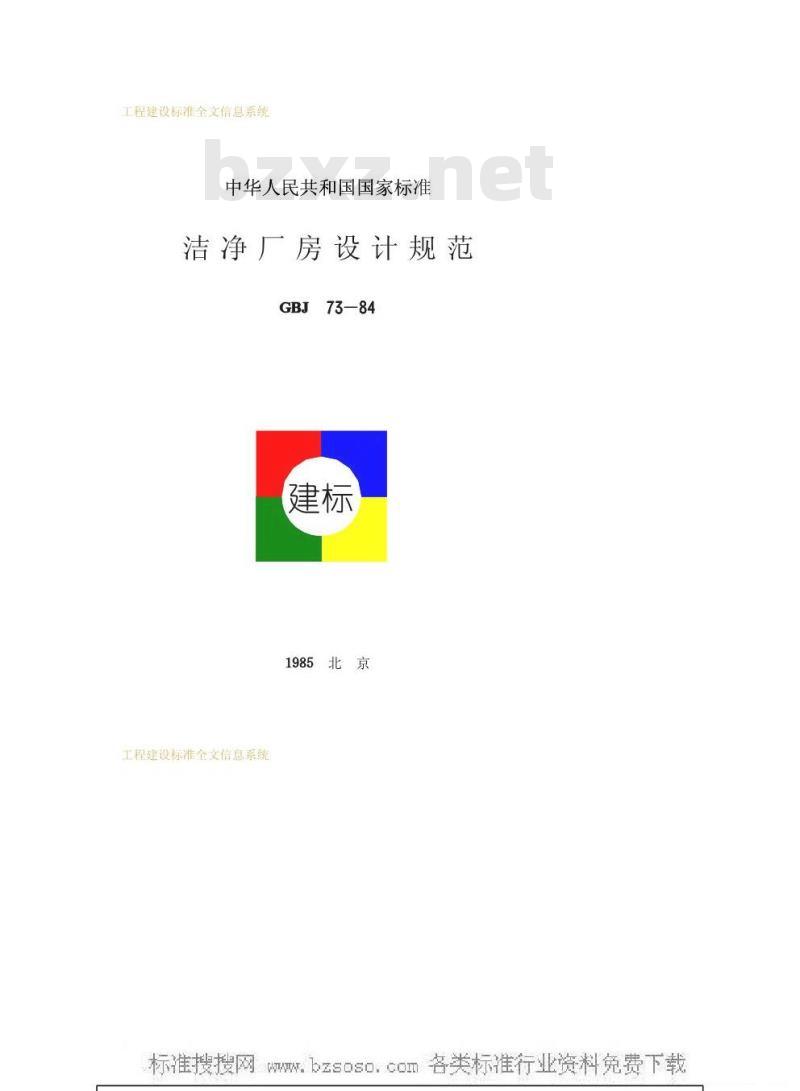

中华人民共和国国家标准
洁净厂房设计规范
1985北京
工程建设标准全文信息系统
W工程建设标准全文信息系统

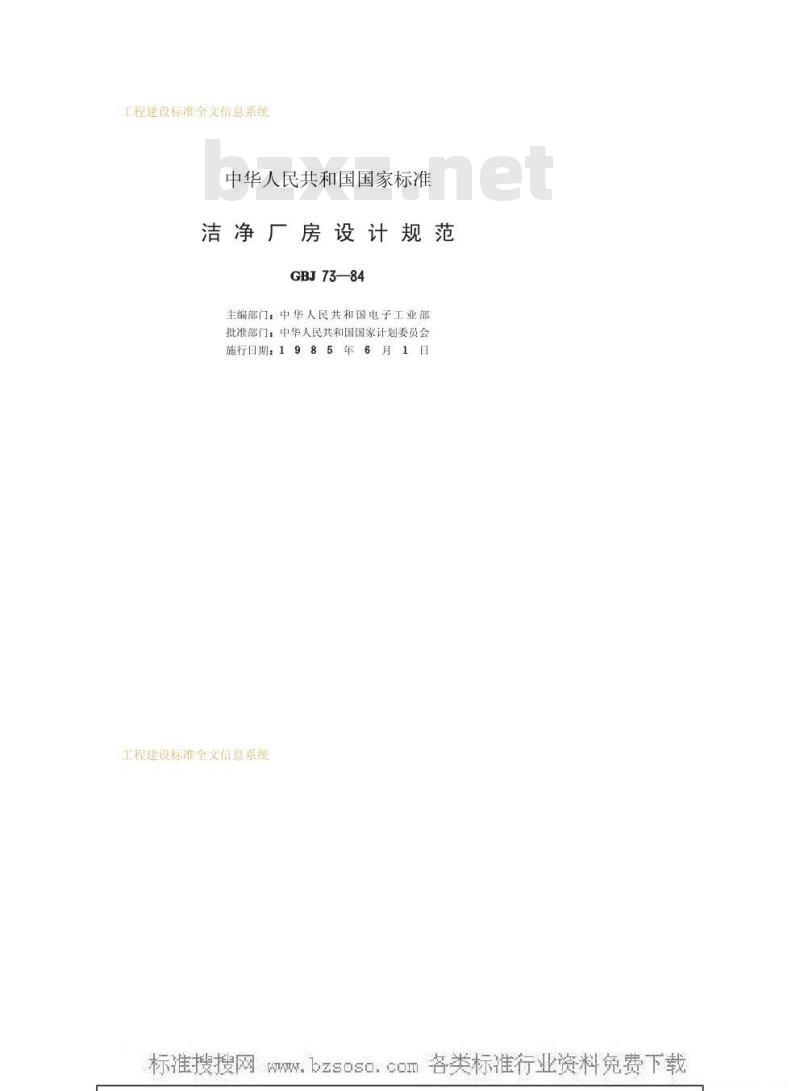

中华人民共和国国家标准
洁净厂房设计规范
GBJ73—84
主编部门：中华人民共和国电子工业部批准部门：中华人民共和国国家计划委员会施行日期：1985年6月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

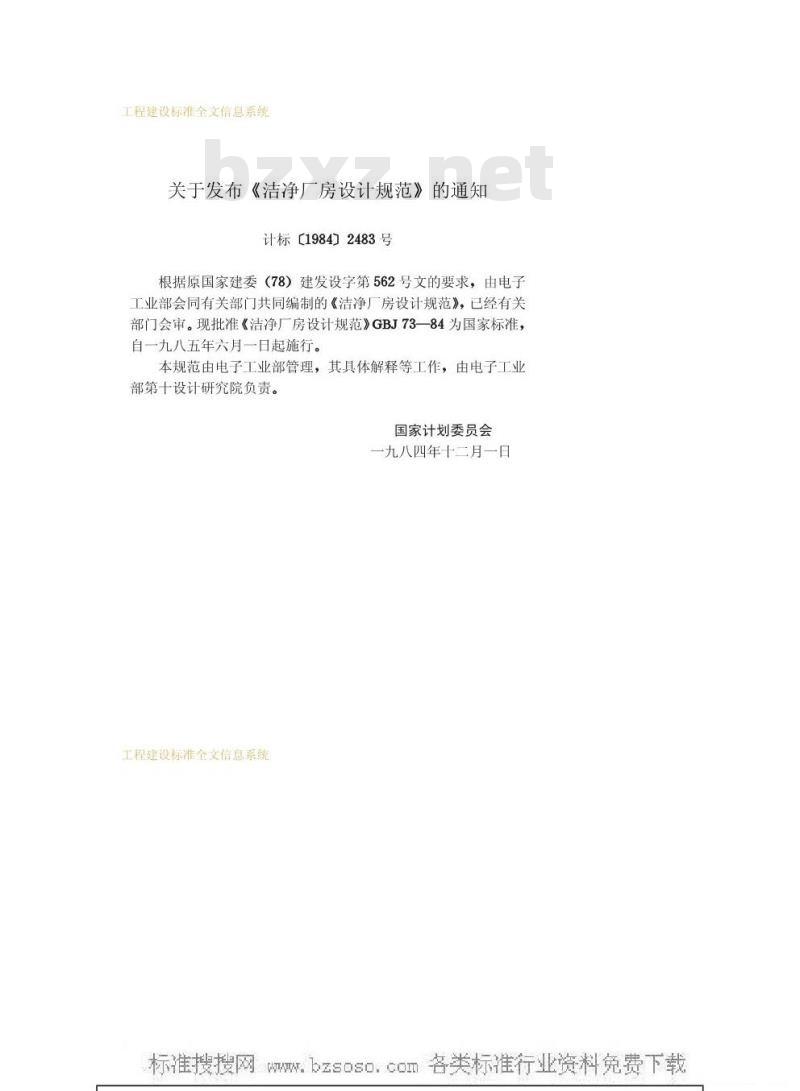

关于发布《洁净厂房设计规范》的通知计标【1984］2483号
根据原国家建委（78）建发设字第562号文的要求，由电子工业部会同有关部门共同编制的《洁净厂房设计规范》，已经有关部门会审。现批准《洁净厂房设计规范》GBJ73—84为国家标准，自一九八五年六月一日起施行。本规范由电子工业部管理，其具体解释等工作，由电子工业部第十设计研究院负责。
国家计划委员会
一九八四年十二月一日
工程建设标准全文信息系统
工程建设标准全文信息系统

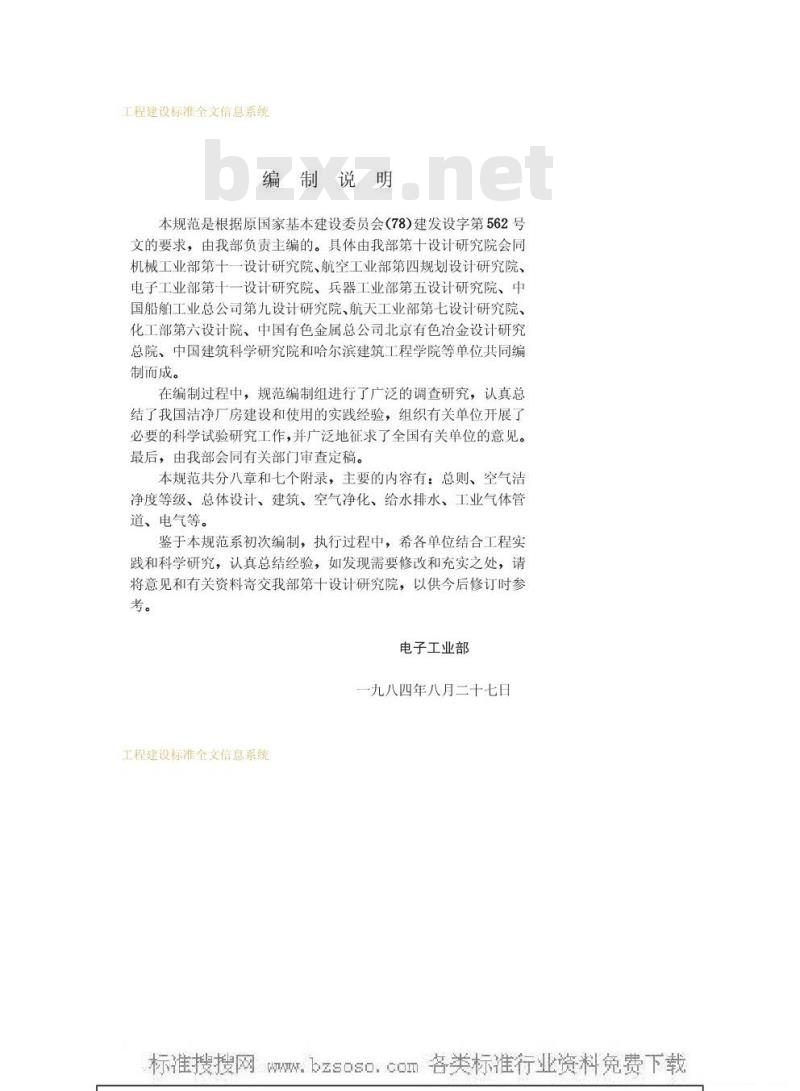

编制说明
本规范是根据原国家基本建设委员会（78）建发设学第562号文的要求，由我部负责主编的。具体由我部第十设计研究院会同机械工业部第十一设计研究院、航空工业部第四规划设计研究院、电子工业部第十一设计研究院、兵器工业部第五设计研究院、中国船舶工业总公司第九设计研究院、航天工业部第七设计研究院、化工部第六设计院、中国有色金属总公司北京有色治金设计研究总院、中国建筑科学研究院和哈尔滨建筑工程学院等单位共同编制而成。
在编制过程中，规范编制组进行了广泛的调查研究，认真总结了我国洁净厂房建设和使用的实践经验，组织有关单位开展了必要的科学试验研究工作，并广泛地征求了全国有关单位的意见。最后，由我部会同有关部门审查定稿。本规范共分八章和七个附录，主要的内容有：总则、空气洁净度等级、总体设计、建筑、空气净化、给水排水、工业气体管道、电气等。
鉴于本规范系初次编制，执行过程中，希各单位结合工程实践和科学研究，认真总结经验，如发现需要修改和充实之处，请将意见和有关资料寄交我部第十设计研究院，以供今后修订时参考。
电子工业部
一九八四年八月二十七日
工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统

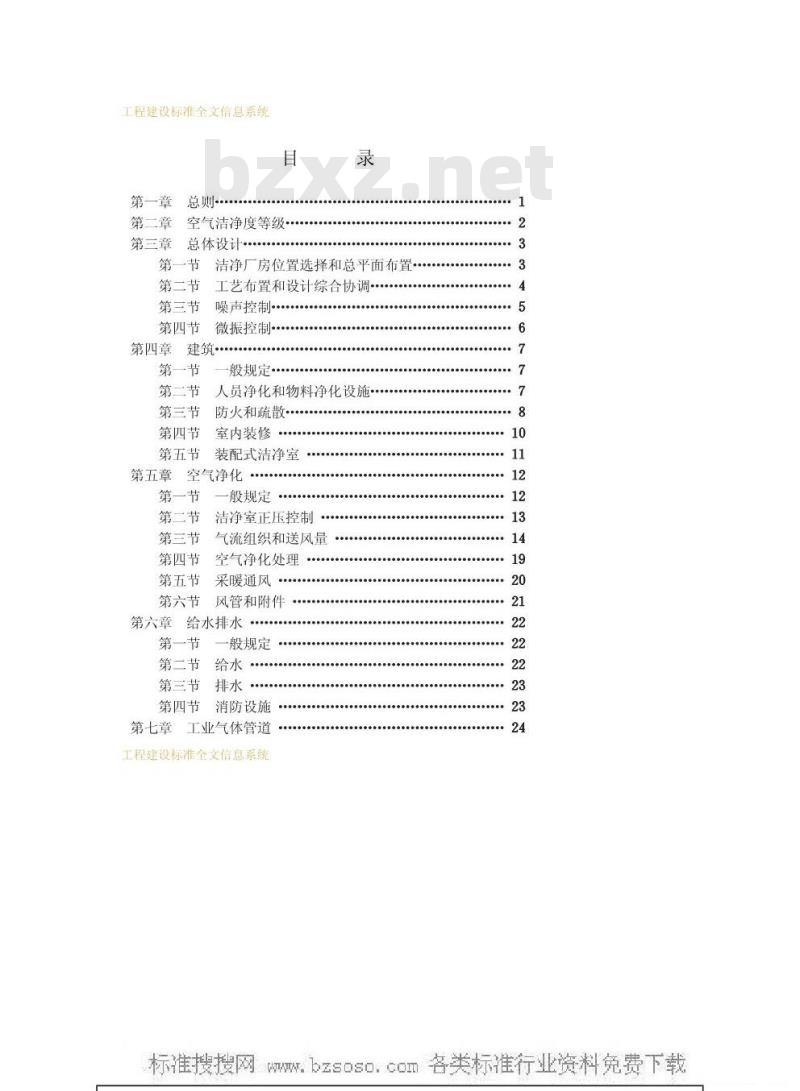

第一章
第二章
空气洁净度等级
第三章
总体设计：
第一节
洁净厂房位置选择和总平面布置第二节
第三节
第四节
第四章
工艺布置和设计综合协调
噪声控制.
微振控制
第一节
第二节
第三节
第四节
第五节此内容来自标准下载网
般规定
人员净化和物料净化设施·
防火和疏散··
室内装修
装配式洁净室·
第五章
空气净化
第一节
第二节
第三节
第四节
第五节
第六节
一般规定
洁净室正压控制
气流组织和送风量
空气净化处理
采暖通风
风管和附件
第六章给水排水
第一节
般规定
第二节
给水·
第三节排水·
第四节消防设施
第七章工业气体管道
工程建设标准全文信息系统
W.工程建设标准全文信息系统
第一节
第二节
第三节
第四节
一般规定
管道材料、阀门和附件
管道连接和清洗
安全技术
第八章
第一节
第二节
照明·
控制、通信和防护
第三节
附录一
附录二
附录三
附录四
附录五
附录六
附录七
名词解释..
洁净室空气洁净度的测试
洁净厂房生产的火灾危险性分类举例净化空气调节系统设计对施工的要求净化空气调节系统设计对维护管理的要求净化空气调节系统风管壁厚
本规范用词说明
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章　总　则
第1.0.1条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。
第1.0.2条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。第1.0.3条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。
第1.0.4条洁净厂房设计应为施工安装、维护管理、检修测试和安全运行创造必要的条件。第1.0.5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章空气洁净度等级
第2.0.1条
空气洁净度应按表2.0.1规定划分为四个等级。
空气洁净度等级
10000级
100000级
每立方米（每升）空气中
0.5微米尘粒数
Z35×100(3.5)
Z35×1000(35)
Z35×10000（350)
35×100000(3500）
每立方米（每升）空气中
>5微米尘粒数
Z250(0.25)
≤2500(2.5)
225000（25)
注：对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计数，应进行多次采样，当其多次出现时，方可认为该测试数值是可靠的。第2.0.2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净室空气洁净度的测试，应符合附录二规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
第三章总体设计
第一节洁净厂房位置选择和总平面布置第3.1.1条洁净厂房位置的选择，应根据下列要求并经技术经济方案比较后确定：
一、应在大气含尘浓度较低，自然环境较好的区域；二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声于扰的区域。如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧；三、应布置在广区内环境清洁、人流货流不穿越或少穿越的地段。
第3.1.2条对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。第3.1.3条洁净厂房最大频率风向上风侧有烟窗时，洁净厂房与烟窗之间的水平距离不宜小于烟窗高度的12倍。第3.1.4条洁净厂房与交通干道之间的距离不宜小于50米。
第3.1.5条洁净厂房周围宜设置环形消防车道（可利用交通道路），如有困难时，可沿厂房的两个长边设置消防车道。第3.1.6条洁净厂房周围的道路面层，应选用整体性好、发尘少的材料。
第3.1.7条洁净厂房周围应进行绿化。可铺植草坪、种植对大气含尘浓度不产生有害影响的树木，并形成绿化小区。但不得妨碍消防操作。
工程建设标准全文信息系统
W.工程建设标准全文信息系统
第二节工艺布置和设计综合协调第3.2.1条工艺布置应符合下列要求：、工艺布置合理、紧凑。洁净室或洁净区内只布置必要的工艺设备以及有空气洁净度等级要求的工序和工作室；二、在满足生产工艺要求的前提下，空气洁净度高的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序和工作室宜集中布置，靠近洁净区入口处宜布置空气洁净度等级较低的工作室；
三、洁净室内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置；四、应考虑大型设备安装和维修的运输路线，并预留设备安装口和检修口；
五、应设置单独的物料入口，物料传递路线应最短，物料进入洁净区之前必须进行清洁处理。第3.2.2条洁净厂房内宜少设隔间，但在下列情况下可予以分隔：
一、按生产的火灾危险性分类，甲、乙类与非甲、乙类相邻的生产区段之间，或有防火分隔要求者；二、生产过程中产生较强噪声或散发较多热量、尘粒和有害气体，且不能采取局部措施加以控制者；三、生产联系少，并经常不同时使用的两个生产区段之间。第3.2.3条洁净厂房的平面和空间设计，宜将洁净区、人员净化、物料净化和其他辅助用房进行分区布置。同时应考虑生产操作、工艺设备安装和维修、气流组织型式、管线布置以及净化空气调节系统等各种技术设施的综合协调效果。第3.2.4条洁净厂房设计必须合理确定各种管线的平面位置和竖向标高。
第3.2.5条洁净厂房内各种固定技术设施（如送风口、照明工程建设标准全文信息系统
W.bzsosO.cO工程建设标准全文信息系统
器、回风口、各种管线等）的布置，宜首先考虑净化空气调节系统的要求。
第三节噪声控制
第3.3.1条洁净室内的噪声级，应符合下列要求：一、动态测试时，洁净室内的噪声级不应超过70分贝A。、空态测试时，乱流洁净室的噪声级不宜大于60分贝A；层流洁净室的噪声级不应大于65分贝A。注：①由于技术经济条件限制，或噪声大于70分贝A对生产无影响时，噪声级可适当放宽，但不宜大于75分贝A；②上述噪声级是指在室内每一个工作点人耳位置（人离开）的测量值。对于变动噪声，则取相同位置处在一个正常工作日内的等效连续声压级。第3.3.2条洁净室的噪声频谱限制，应采用倍频程声压级；各频带声压级值不宜大于表3.3.2的规定。噪声频谱限制值
中心频率
（赫）
倍频程
声压级
（分员)
洁净室分类
第33.3条洁净厂房的平、剖面布置，应者虑噪声控制的要求，其围护结构应有良好的隔声性能，并宜使各部分隔声量相接近。第3.3.4条洁净室内的各种设备均应选用低噪声产品。对于辐射噪声超过洁净室允许值的设备，应设置专用隔声设施（如隔声间、隔声罩等)。
第3.3.5条净化空气调节系统噪声超过允许值时，应采取工程建设标准全文信息系统
W工程建设标准全文信息系统
隔声、消声、隔振等控制措施。除事故排风外，应对洁净室内的排风系统进行减噪设计。第3.3.6条净化空气调节系统，根据室内噪声级的要求，风管内风速宜按下列规定选用：
一、总风管为6～10米/秒；
二、无送、回风口的支风管为6～8米1秒；三、有送、回风口的支风管为3～6米/秒。第3.3.7条洁净厂房的噪声控制设计必须考虑生产环境的空气洁净度要求，不得因控制噪声而影响洁净室的净化条件。第四节微振控制
第3.4.1条洁净厂房和周围辅助性站房内有强烈振动的设备（包括水泵等）及其通往洁净室的管道，应采取积极隔振措施。第3.4.2条对洁净厂房内外各类振源，应测定其对洁净厂房的综合振动影响。如受条件限制，也可根据经验对综合振动影响进行评价。并应与精密设备、精密仪器仪表的允许环境振动值进行比较，以确定对其采取必要的隔振措施。第3.4.3条精密设备、精密仪器仪表的隔振措施，应考虑减少发尘量、保持洁净室内合理的气流组织等要求。当采用空气弹簧隔振台座时，应对气源进行处理，使其达到洁净室的空气洁净度等级。
工6建设标准全文信息系统
W.
