【HG化工标准】 纺织染整助剂 聚合物乳液最低成膜温度的测定

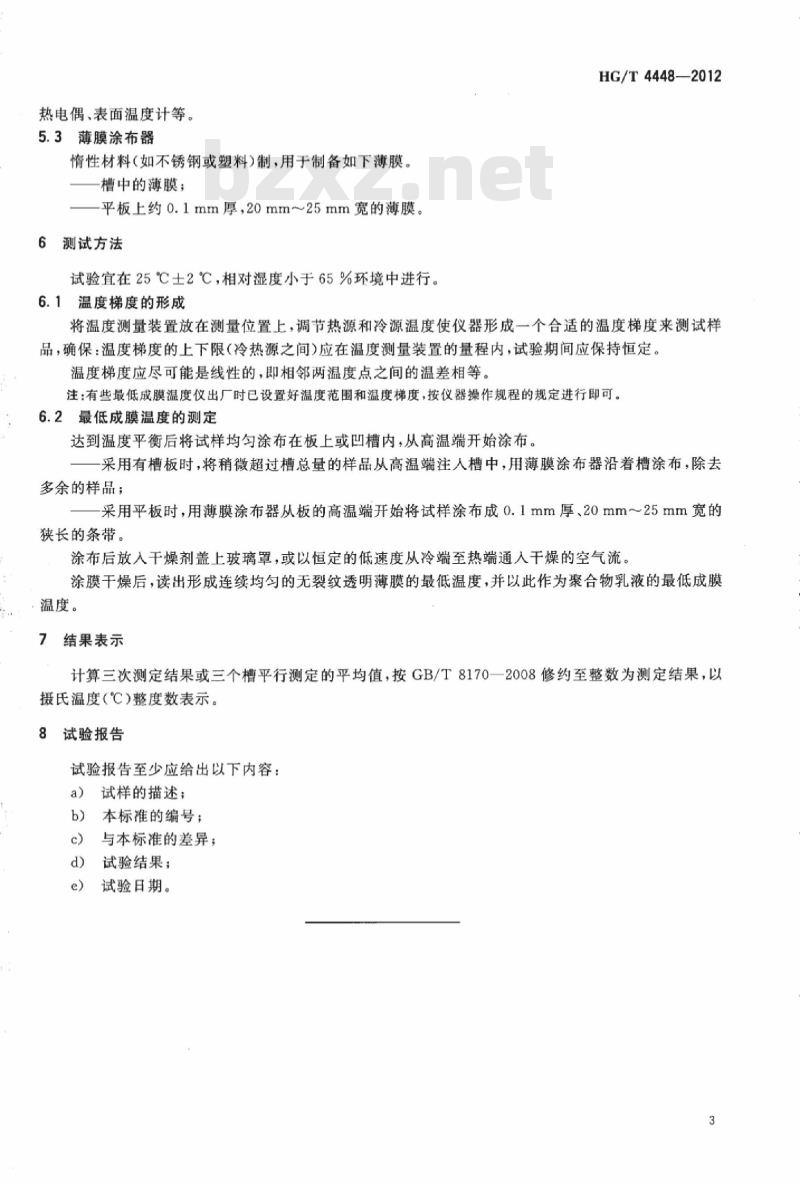

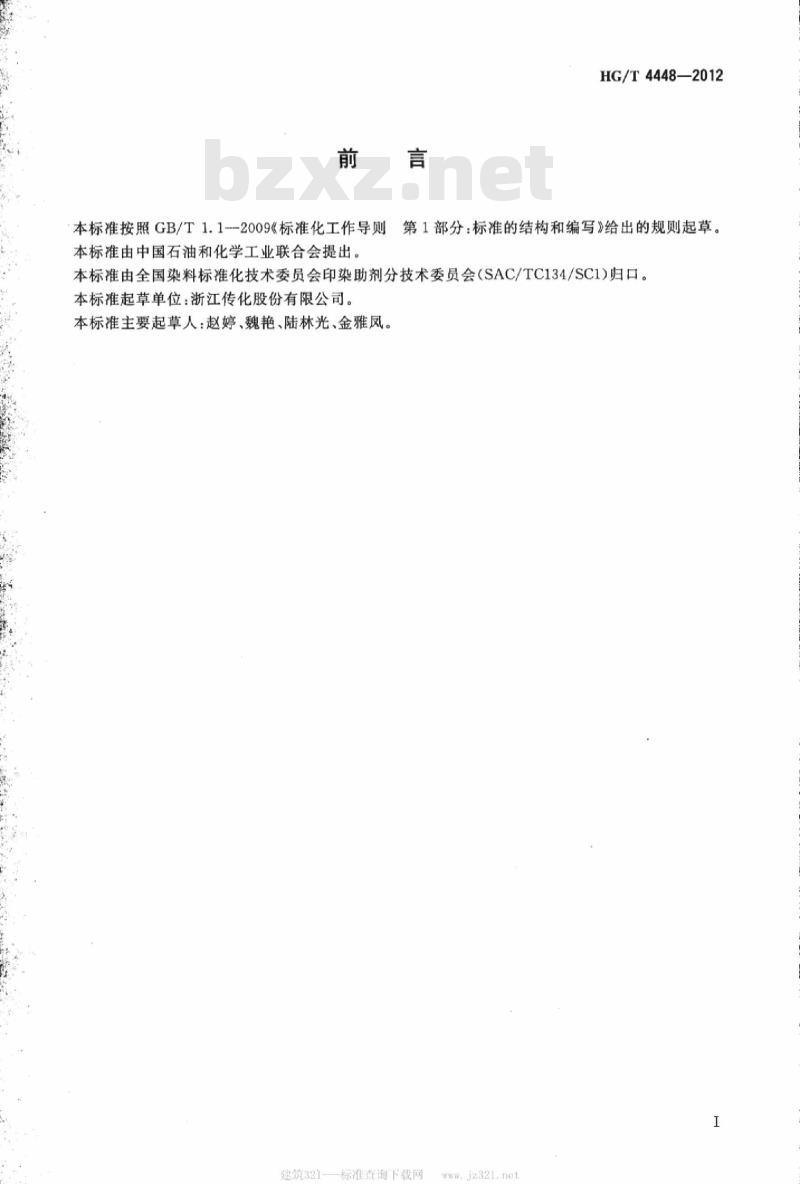

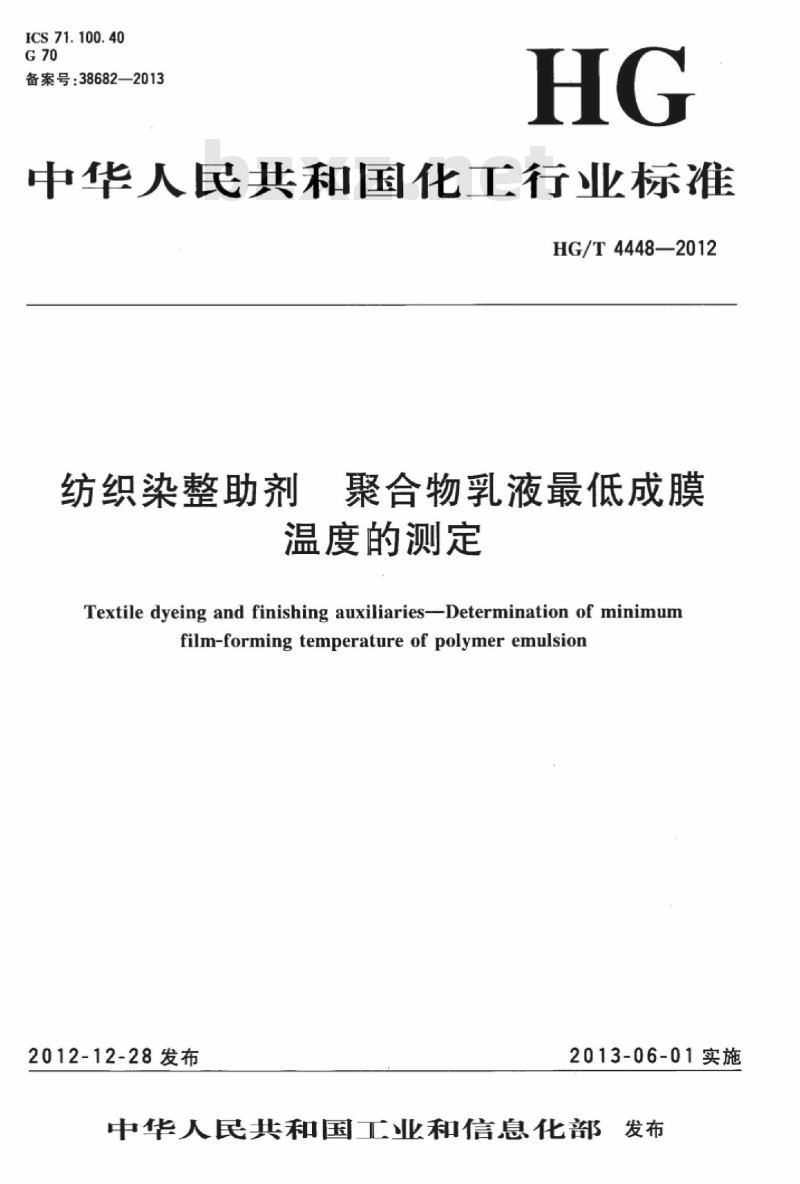

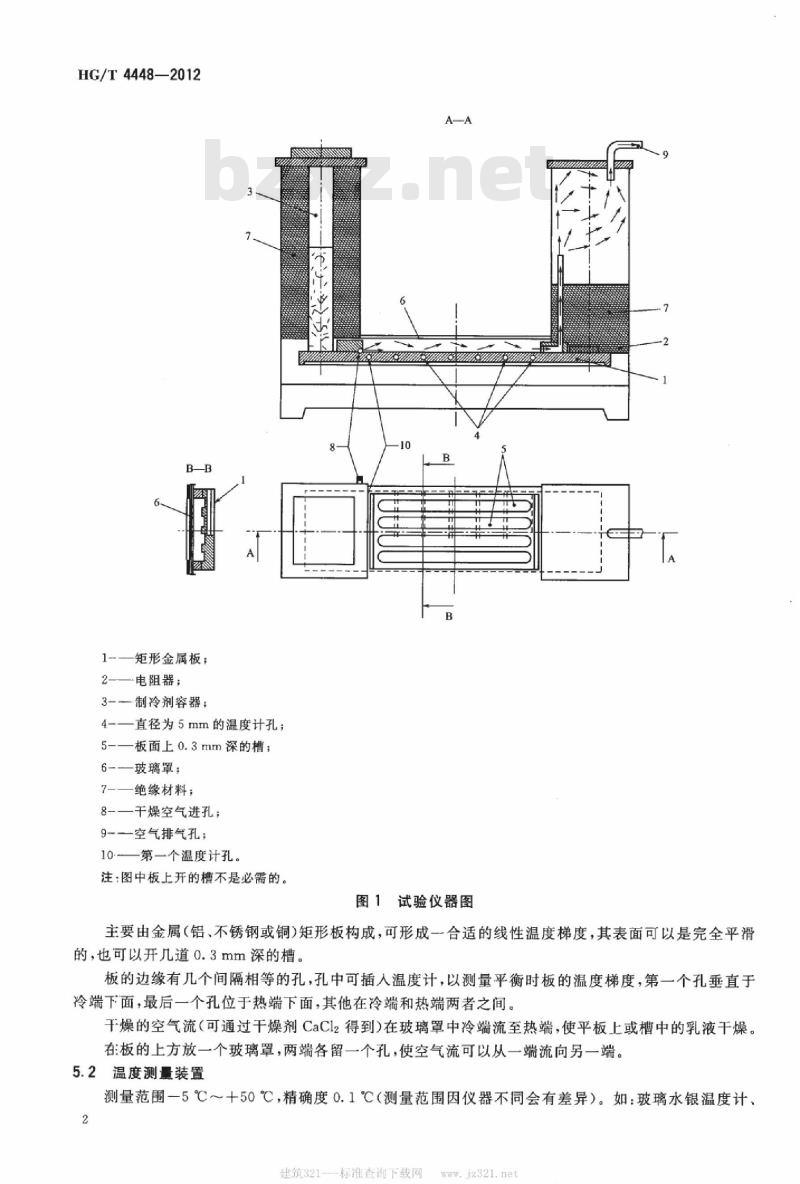

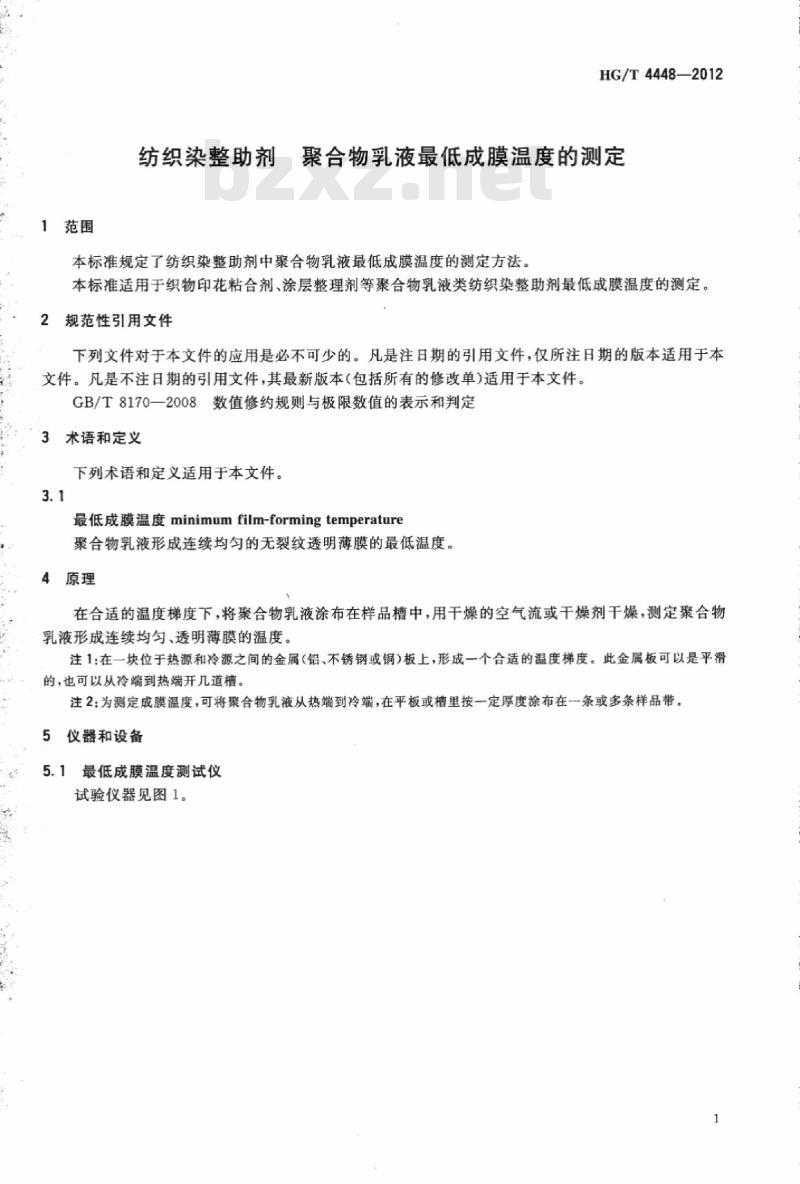

ICS71.100.40 G70 备案号：38682—2013 HG 中华人民共和国化工行业标准 HG/T4448—2012 纺织染整助剂 聚合物乳液最低成膜温度的测定 Textile dyeing and finishing auxiliaries--Determination of minimum film-forming temperature of polymer emulsion 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 HG/T4448—2012 本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国染料标准化技术委员会印染助剂分技术委员会（SAC/TC134/SC1）归口。本标准起草单位：浙江传化股份有限公司。本标准主要起草人：赵婷、魏艳、陆林光、金雅凤。 范围 HG/T4448—2012 本标准规定了纺织染整助剂中聚合物乳液最低成膜温度的测定方法。本标准适用于织物印花粘合剂、涂层整理剂等聚合物乳液类纺织染整助剂最低成膜温度的测定。 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T8170—2008 数值修约规则与极限数值的表示和判定 术语和定义 下列术语和定义适用于本文件。 3.1 最低成膜温度 minimum film-forming temperature 聚合物乳液形成连续均匀的无裂纹透明薄膜的最低温度。 原理 在合适的温度梯度下，将聚合物乳液涂布在样品槽中，用干燥的空气流或干燥剂干燥，测定聚合物乳液形成连续均匀、透明薄膜的温度。 注1：在位于热源和冷源之间的金属（铝、不锈钢或铜）板上形成温度梯度。 注2：将聚合物乳液从热端到冷端按一定厚度涂布在样品带上进行测定。 仪器和设备 5.1 最低成膜温度测试仪 主要由矩形金属板构成，可形成线性温度梯度，板面可为平滑或开槽结构。通过干燥空气流使乳液干燥，并通过温度计孔测量不同位置温度。 5.2 温度测量装置 测量范围约-5℃～+50℃，精确度0.1℃，可使用玻璃水银温度计、热电偶或表面温度计等。 5.3 薄膜涂布器 采用惰性材料制成，用于制备约0.1mm厚、20mm～25mm宽的薄膜或槽内涂布样品。 测试方法 试验宜在25℃±2℃、相对湿度小于65%环境中进行。 6.1 温度梯度的形成 调节热源与冷源，使仪器形成稳定线性温度梯度，并确保温度在测量范围内且保持恒定。 6.2 最低成膜温度的测定 将试样均匀涂布在板面或凹槽中，从高温端开始操作。涂布完成后在干燥条件下使其成膜，观察形成连续均匀无裂纹透明薄膜的位置，并读出对应温度，该温度即为最低成膜温度。 结果表示 计算三次测定结果或三个槽平行测定的平均值，按GB/T
