【HG化工标准】 带式输送机用聚氨酯防尘带

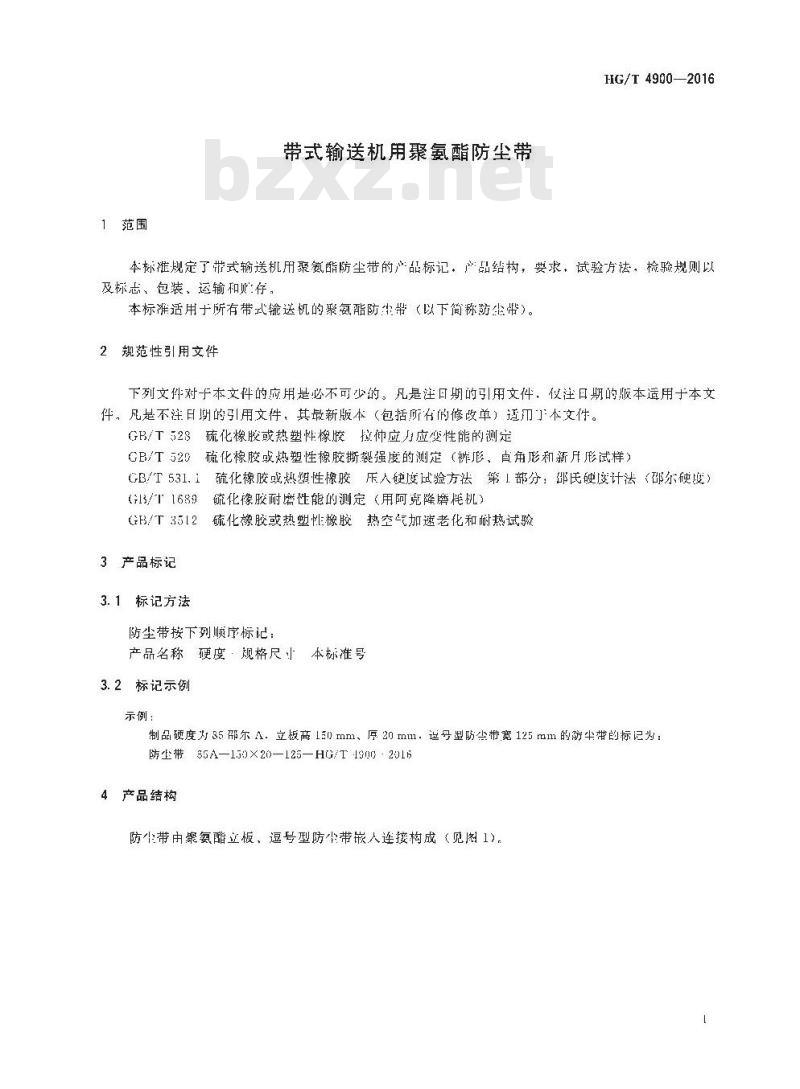

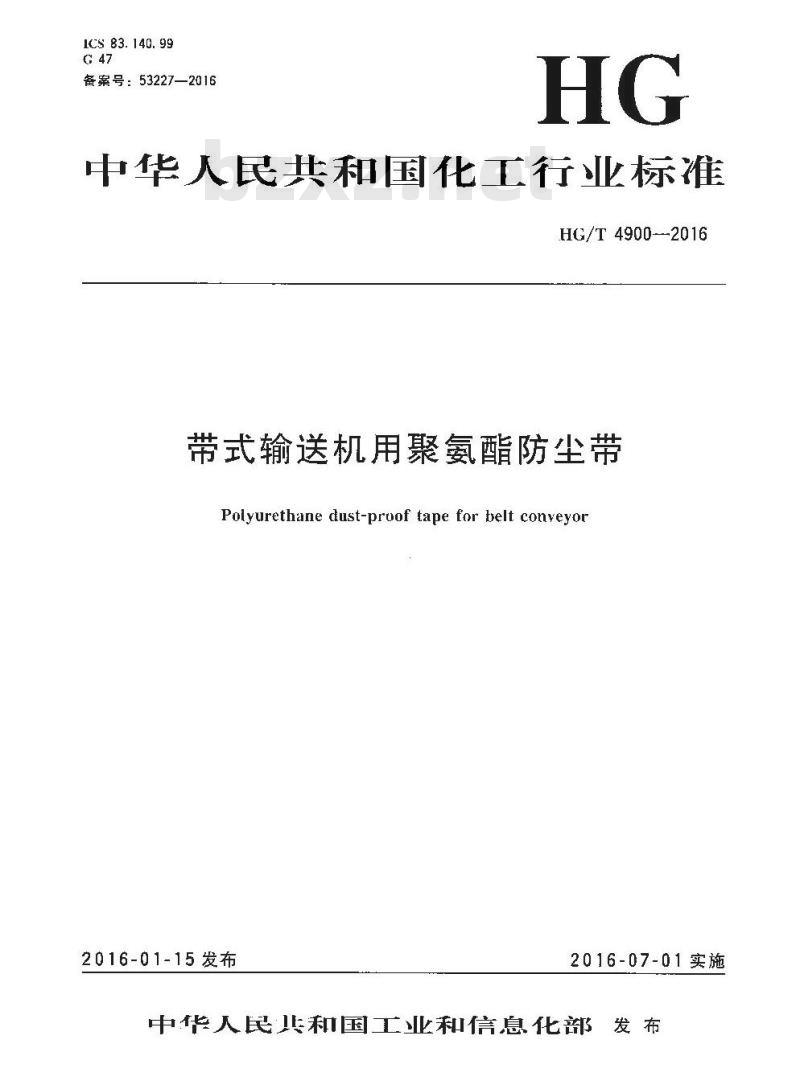

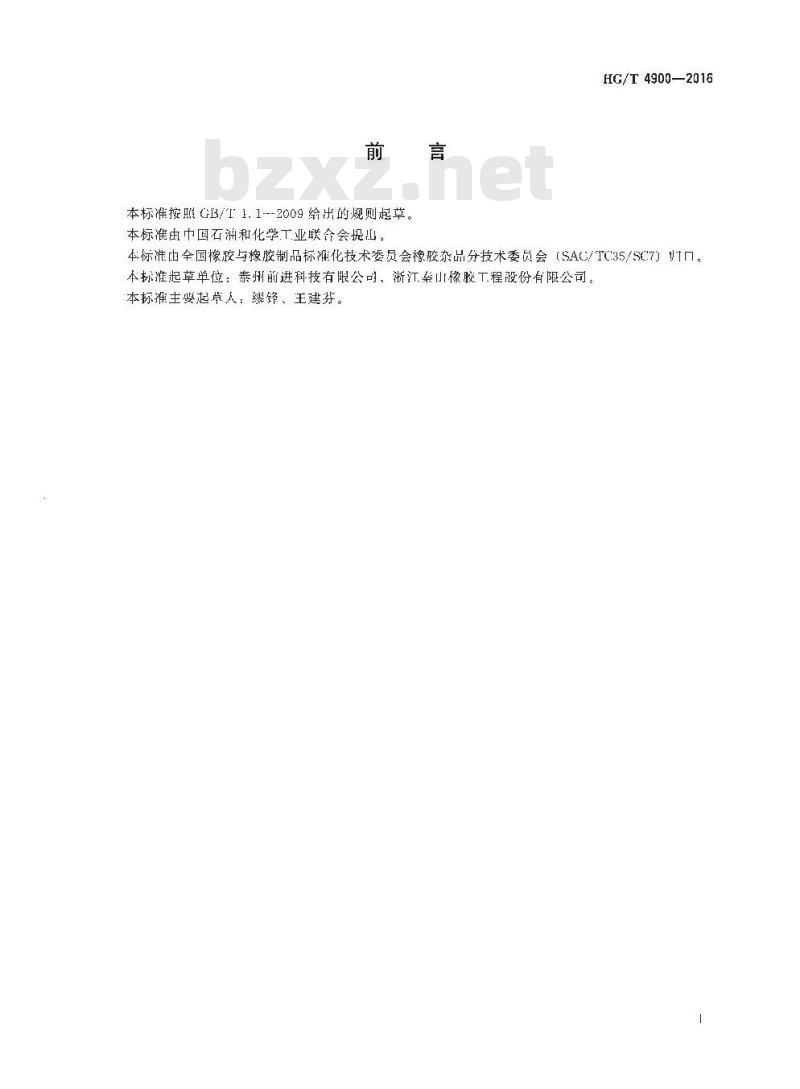

ICS 83.140.99 G 47 备案号：53227—2016 中华人民共和国化工行业标准 HG/T 4900—2016 带式输送机用聚氨酯防尘带 Polyurethane dust-proof tape for belt conveyor 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国橡胶工业协会和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶制品分技术委员会 (SAC/TC35/SC7) 提出。 本标准起草单位：泰州前进科技有限公司、浙江秦山橡胶工程股份有限公司。 本标准起草人：缪锋、王建芬。 1 范围 本标准规定了带式输送机用聚氨酯防尘带的产品标记、产品结构、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于所有带式输送机的聚氨酯防尘带（以下简称防尘带）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，其注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新片形试样） GB/T 531 硫化橡胶或热塑性橡胶硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗机） GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 3 产品标记 3.1 标记方法 防尘带按下列顺序标记：产品名称—硬度—规格尺寸—本标准号。 3.2 标记示例 示例：制品硬度为85邵氏A，立板高150mm、厚20mm，逗号型防尘带宽125mm的防尘带的标记为：防尘带85A—150×20—125—HG/T 4900—2016。 4 产品结构 防尘带由聚氨酯立板、逗号型防尘带嵌入连接构成（见图1）。 组成部分包括： 1. 立板； 2. 逗号型防尘带； 3. 紧固钢构件； 4. 输送带； 5. 料仓侧板。 5 要求 5.1 胶料性能 防尘带用聚氨酯胶料性能及相应的试验方法应符合表1的规定。 表1 防尘带用聚氨酯胶料性能要求 序号 | 检验项目 | 要求 | 适用试验方法 1 | 硬度 (邵氏A) | 85±5 | GB/T 531 2 | 拉伸强度 /MPa | ≥35 | GB/T 528 3 | 拉断伸长率 /% | 400±15 | GB/T 528 4 | 拉断永久变形 /% | ≤13 | GB/T 528 5 | 撕裂强度 /(kN/m) | ≥7 | GB/T 529 6 | 阿克隆磨耗 /(cm³/km) | ≤0.05 | GB/T 1689 7 | 热空气老化 (70℃, 72h) | 拉伸强度变化率≤25%, 拉断伸长率变化率≤15% | GB/T 3512 5.2 产品硬度 产品硬度与表1中胶料硬度要求一致。 5.3 尺寸与偏差 5.3.1 防尘带型式尺寸 防尘带型式尺寸见图2。涉及参数包括：立板高度(A)、逗号型防尘带宽度(B)、逗号型防尘带厚度(C)、逗号端长度(D)、逗号型防尘带长度(G)。 5.3.2 尺寸与偏差 防尘带尺寸与偏差应符合表2的规定。 表2 防尘带尺寸与偏差 序号 | 公称尺寸 | 偏差 1 | A (立板高度) 150mm | ±0.5 | A (立板高度) 125mm | -0.5 2 | B (逗号型防尘带宽度) 26mm | 0~-2 | B (逗号型防尘带宽度) 12mm | 0~-2 3 | C (逗号型防尘带厚度) 125mm | ±0.5 | C (逗号型防尘带厚度) 10mm | ±0.3 4 | D (逗号端长度) 76mm | 0~+2 | D (逗号端长度) 2mm | 0~+2 5 | G (逗号型防尘带长度) | 按用户要求 注：单位为毫米。其他尺寸由供需双方协商确定。 5.4 外观质量 5.4.1 产品表面应光滑，不允许有破损、分层等缺陷。 5.4.2 允许有孔眼、气泡、杂质、坑洼等缺陷，其数量在产品表面1m长度范围内不超过2处，缺陷面积不大于3mm×3mm，深度不大于1mm。 6 试验方法 6.1 硬度：硬度的测定按GB/T 531的规定进行。 6.2 拉伸强度、拉断伸长率、拉断永久变形：拉伸强度、拉断伸长率、拉断永久变形的测定按GB/T 528的规定进行，采用哑铃型试样。 6.3 撕裂强度：撕裂强度的测定按GB/T 529的规定进行，采用直形无记口试样。 6.4 阿克隆磨耗：耐磨性能的测定按GB/T 1689的规定进行。 6.5 热空气老化：热空气老化性能的测定按GB/T 3512的规定进行。
