【GB国家标准】 橡胶塑料注射成型机 接口第1部分:机械和电气接口

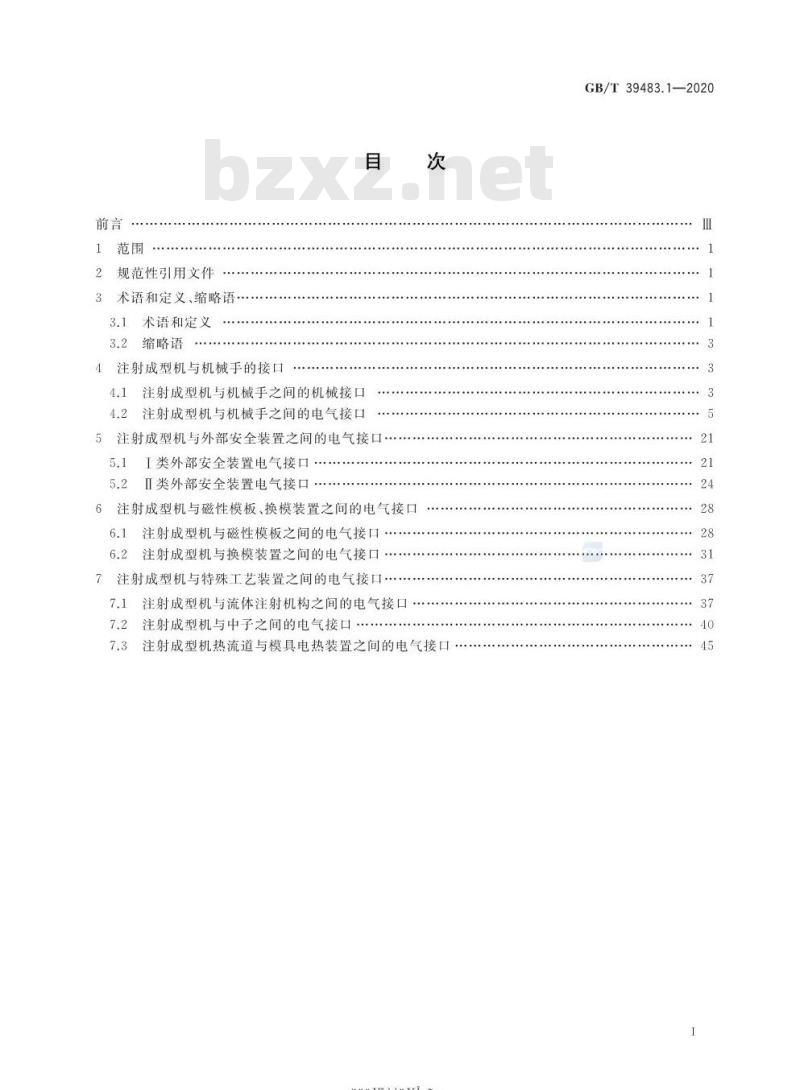

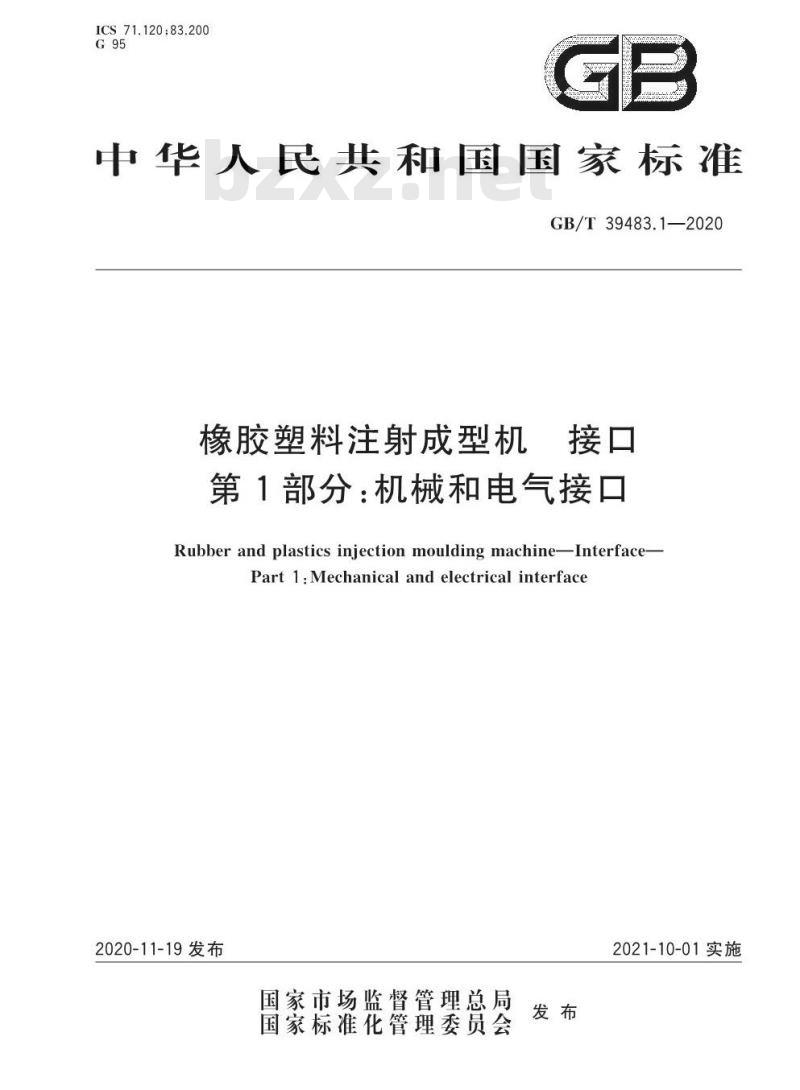

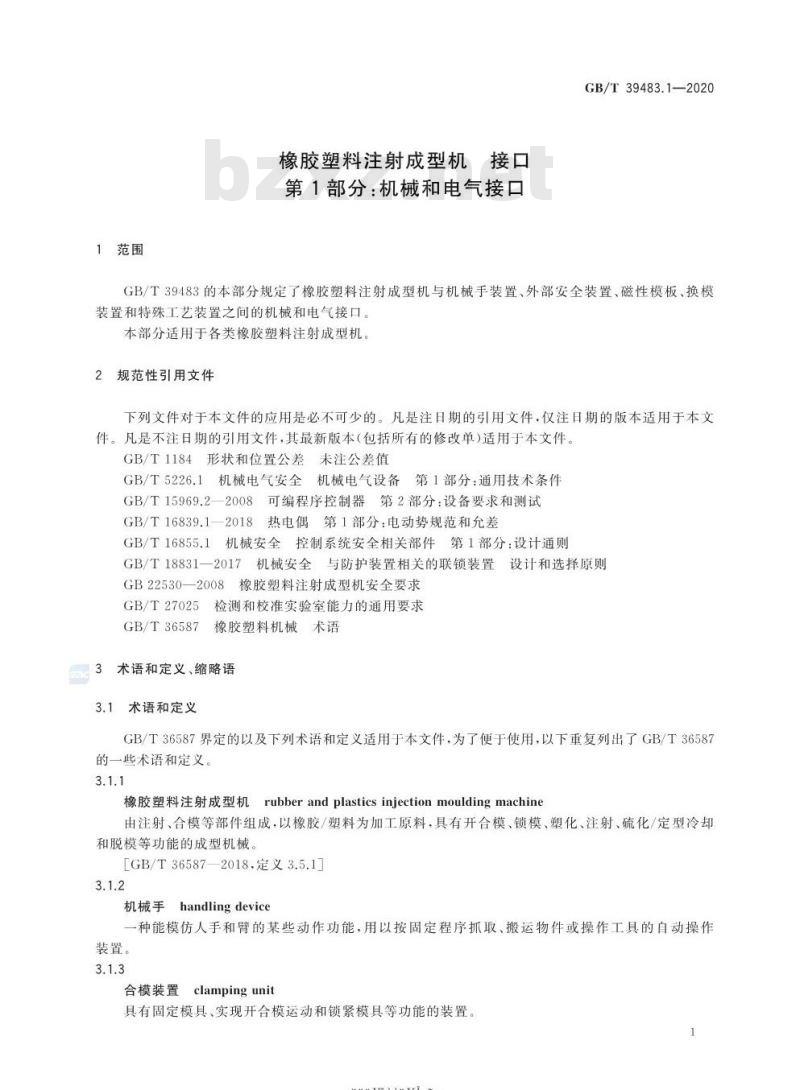

中华人民共和国国家标准 GB/T 39483.1—2020 橡胶塑料注射成型机 接口 第1部分：机械和电气接口 Rubber and plastics injection moulding machine—Interface—Part 1: Mechanical and electrical interface 2020-11-19 发布 2021-10-01 实施 国家市场监督管理总局 国家标准化管理委员会 前言 GB/T 39483《橡胶塑料注射成型机 接口》分为两个部分： 第1部分：机械和电气接口； 第2部分：数据交换接口。 本部分为 GB/T 39483 的第1部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。本部分由中国石油和化学工业联合会提出。本部分由全国橡胶塑料机械标准化技术委员会 (SAC/TC 71) 归口。 本部分起草单位：海天塑机集团有限公司、博创智能装备股份有限公司、广东伊之密精密注压科技有限公司、余姚华泰橡塑机械有限公司、泰瑞机器股份有限公司、东华机械有限公司、宁波力劲机械有限公司、宁波海星机械制造有限公司、北京橡胶工业研究设计院有限公司、国家塑料机械产品质量监督检验中心、中国塑料机械工业协会。 本部分主要起草人：傅南红、吴伟、黄土荣、李青、葛福炯、储能奎、严厚明、石则满、陈凯定、何成、王更新、郑吉、李春燕。 目次 1 范围 2 规范性引用文件 3 术语和定义、缩略语 3.1 术语和定义 3.2 缩略语 4 注射成型机与机械手的接口 4.1 注射成型机与机械手之间的机械接口 4.2 注射成型机与机械手之间的电气接口 5 注射成型机与外部安全装置之间的电气接口 5.1 I类外部安全装置电气接口 5.2 II类外部安全装置电气接口 6 注射成型机与磁性模板、换模装置之间的电气接口 6.1 注射成型机与磁性模板之间的电气接口 6.2 注射成型机与换模装置之间的电气接口 7 注射成型机与特殊工艺装置之间的电气接口 7.1 注射成型机与流体注射机构之间的电气接口 7.2 注射成型机与中子之间的电气接口 7.3 注射成型机热流道与模具电热装置之间的电气接口 1 范围 GB/T 39483 的本部分规定了橡胶塑料注射成型机与机械手装置、外部安全装置、磁性模板、换模装置和特殊工艺装置之间的机械和电气接口。本部分适用于各类橡胶塑料注射成型机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1184 形状和位置公差 未注公差值 GB/T 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 15969.2—2008 可编程序控制器 第2部分：设备要求和测试 GB/T 16839.1 2018 热电偶 第1部分：电动势规范和允差 GB/T 16855.1 机械安全 控制系统 安全相关部件 第1部分：设计通则 GB/T 18831—2017 机械安全与防护装置相关的联锁装置设计和选择原则 GB 22530—2008 橡胶塑料注射成型机安全要求 GB/T 27025 检测和校准实验室能力的通用要求 GB/T 36587 橡胶塑料机械 术语、定义和缩略语 3 术语和定义、缩略语 3.1 术语和定义 GB/T 36587 界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了 GB/T 36587 的一些术语和定义。 3.1.1 橡胶塑料注射成型机 rubber and plastics injection moulding machine 由注射、合模等部件组成，以橡胶/塑料为加工原料，具有开合模、锁模、塑化、注射、硫化/定型冷却和脱模等功能的成型机械。[GB/T 36587—2018, 定义3.5.1] 3.1.2 机械手 handling device 一种能模仿人手和臂的某些动作功能，用以按固定程序拆取、搬运物件或操作工具的自动操作装置。 3.1.3 合模装置 clamping unit 具有固定模具、实现开合模运动和锁紧模具等功能的装置。[GB/T 36587—2018, 定义3.5.11] 3.1.4 顶出装置 ejector; ejection unit; knockout unit 能将制品从模腔中顶出的装置。[GB/T 36587—]
