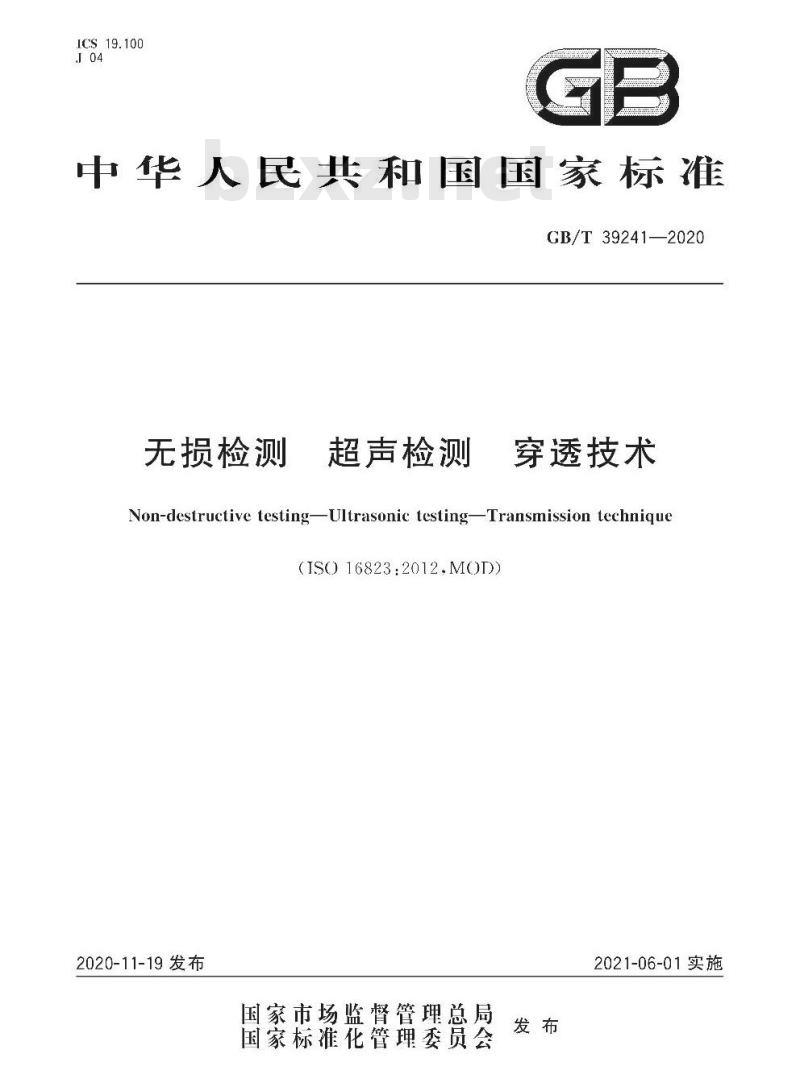

- GB/T 39241-2020 无损检测 超声检测 穿透技术
【GB国家标准】 无损检测 超声检测 穿透技术
本网站 发布时间:
2023-07-22 18:57:33
- GB/T 39241-2020
- 现行
标准号:
GB/T 39241-2020
标准名称:
无损检测 超声检测 穿透技术
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39241-2020.Non-destructive testing-Ultrasonic testing-Transmission technique.

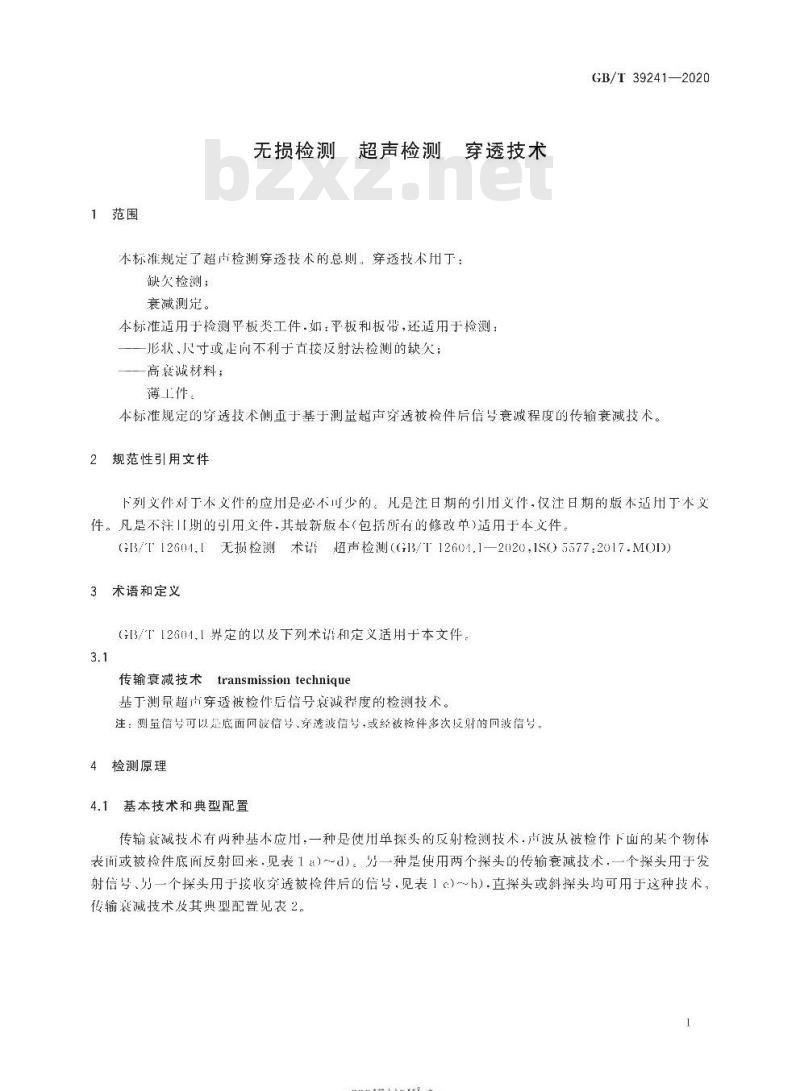

1范围
GB/T 39241规定了超声检测穿透技术的总则。穿透技术用于:
缺欠检测;
衰减测定。
GB/T 39241适用于检测平板类工件,如:平板和板带,还适用于检测:
形状、尺寸或走向不利于直接反射法检测的缺欠;
高衰减材料;
薄工件。
本标准规定的穿透技术侧重于基于测量超声穿透被检件后信号衰减程度的传输衰减技术。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604.1无损检测术语超声 检测(GB/T 12604.1-2020,ISO 5577 :2017, MOD)
3术语和定义
GB/T 12604.1界定的以及下列术语和定义适用于本文件。
3.1
传输衰减技术 transmission technique
基于测量超声穿透被检件后信号衰减程度的检测技术。
注:测量信号可以是底面回波信号、穿透波信号,或经被检件多次反射的回波信号。
4检测原理
4.1基本技术和典 型配置
传输衰减技术有两种基本应用,-.种是使用单探头的反射检测技术,声波从被检件下面的某个物体表面或被检件底面反射回来,见表1 a)~d)。另一种是使用两个探头的传输衰减技术,一个探头用于发射信号.另一个探头用于接收穿透被检件后的信号,见表1 e)~h),直探头或斜探头均可用于这种技术。传输衰减技术及其典型配置见表2。
1范围
GB/T 39241规定了超声检测穿透技术的总则。穿透技术用于:
缺欠检测;
衰减测定。
GB/T 39241适用于检测平板类工件,如:平板和板带,还适用于检测:
形状、尺寸或走向不利于直接反射法检测的缺欠;
高衰减材料;
薄工件。
本标准规定的穿透技术侧重于基于测量超声穿透被检件后信号衰减程度的传输衰减技术。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604.1无损检测术语超声 检测(GB/T 12604.1-2020,ISO 5577 :2017, MOD)
3术语和定义
GB/T 12604.1界定的以及下列术语和定义适用于本文件。
3.1
传输衰减技术 transmission technique
基于测量超声穿透被检件后信号衰减程度的检测技术。
注:测量信号可以是底面回波信号、穿透波信号,或经被检件多次反射的回波信号。
4检测原理
4.1基本技术和典 型配置
传输衰减技术有两种基本应用,-.种是使用单探头的反射检测技术,声波从被检件下面的某个物体表面或被检件底面反射回来,见表1 a)~d)。另一种是使用两个探头的传输衰减技术,一个探头用于发射信号.另一个探头用于接收穿透被检件后的信号,见表1 e)~h),直探头或斜探头均可用于这种技术。传输衰减技术及其典型配置见表2。
