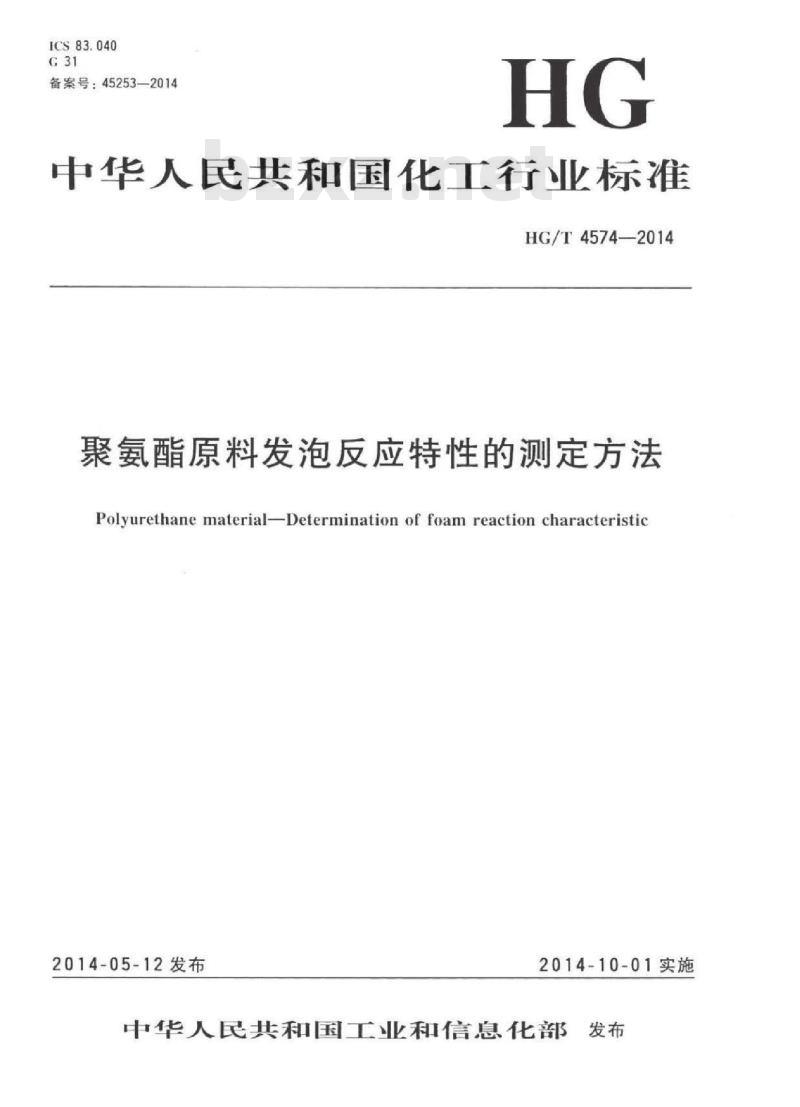

【HG化工标准】 聚氨酯原料发泡反应特性的测定方法

ICS83.040
备案号：45253—2014
中华人民共和国化工行业标准
HG/T4574—2014
聚氨酯原料发泡反应特性的测定方法Polyurethane material-Determination of foam reaction characteristic2014-05-12发布
2014-10-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.12009给出的规则起草。本标准中国有油和化学工业联合会提出。HG/T4574—2014
本标准山全国塑料标准化技术委员会聚氨酯塑料分技术委员会（TC15/SC8）归1II。本标准负责起草单位：江苏省化工研究所有限公司。本标准参加起草单位：中国石化集团资产经营管理有限公司上海高桥分公司，山东东大聚合物有限公司、常熟一统聚氨酷制品有限公司、绍兴市恒聚氨酯实业有限公司、上海大化学有限公司，黎明化工研究设计院有限责任公司、江苏省聚氨酯产品质量监督检测站。本标准主要起草人：灵美、术虹设、倪新型，史淑慧、徐业峰、付东海、陶林元、周岑楠1范围
聚酯原料发泡反应特性的测定方法本标准规定了聚氨酯原料发泡反应特性的测定方法HG/T4574—2014
本标准适用丁杯测法和箱测法测定聚氨酯原料发泡反应的乳白时间（起始时间）。杯顶时间、白由上升时间、白山上升高度、凝胶时间（拉丝时间）、不精时间、间落门分比和白山发池密度。规范性引用文件
下列文件对丁本文件的成用是必不可少的。凡是注期的川文件，仪注儿明的版本适加丁本文件。凡是不注期的以用文件，儿最新版本（包括所行的修改单）适用于本文件。GB/T29181998塑料试样状态调节和试验的标准环境（idtISO291：1997）GB/T63432009泡沫料及橡胶
表观带度的测定（idtIS0845：2006）3术语和定义
下列术语和定义适用于本文件。3.1
乳白时间（起始时间）cream time（initiation time）从物料混合开始到反应出现小细池儿物料呈现乳凹色的时间，用秒（s）表小。3.2
杯顶时间
topofcuptime
从物料混合开始到上升泡沫的顶端到达杯子顾部的时间.用秒（5）表示3.3
自由上升时间
free rise lime
从物料混合开始到观察到泡沐不再膨胀的时间，用秒（s）表示。3.4
自由上升高度
free rise height
白山上升时间里泡沫的高度，用毫米（mm）表尔。3.5
string gel time (pull time)
凝胶时间（拉丝时间）
从物料混合开始到用玻璃棒的一头或类似工具触泡深表面能拉出长丝的时间，用秒（s）表示。3.6
不粘时间
tack free time
从物料混合开始到用藏于套的于指或玻璃格碰触泡沫表而而不粘的时间，川秒（s）表示。3.7bzxz.net
回落百分比
settle back
从白山上升高度到设终高度降低的分比，用门分数（%）表示。3.8
自由发泡密度free foam density开杯或发泡箱内制备的聚氨酯泡沫的密度，用千克每立方米（kg/m）表尔。1
iKAONiKAca
HG/T4574-2014
最终高度final height
发泡完成后泡沫的高度，用毫米（mm）表示。3.10
组合聚醚（混合树脂）
formulated polyol (resin blend)除异氛酸酯之外的所有组分。
4试验仪器
混合搅拌器
山搅拌驱动机器、不锈钢轴和螺旋状或者其他类型的搅拌叶片构成，可以参考使用下列设备规格。搅拌驱动机器：带电子数字示时间。b）搅拌叶片：有3个螺旋状转片，直径约为76mm。e）不锈钢轴：长度约为300mm，直径约为8mm。d）转速计：可以计量混合揽器的转数。4.2发泡容器
本方法使用下列发泡容器
发泡杯（杯测法，箱测法使川）：容量约1000mla
b）发泡箱（箱测法使用）：建议川木制尺寸约为200mm×200mm×200mm。4.3切割刀具
切割试样的锋利刀具长度要是足以切下超过杯口的泡述或箱体内的池沫。4.4大口烧杯
体积为50ml和250ml
4.5温度计
温度计应精确到0.2℃。
4.6秒表
秒表应精确到0.15。
4.7天平
天平应精确到0.01g
4.8直尺
直尺应精确到1mm。
4.9清洗剂
二氯甲烷或内酮，试剂级。
5试验环境
试验环境应符合GB/T29181998的要求，温度22℃土1℃，相对湿度50%土5%。试验步骤
6.1杯测法
本方法试验步骤如下。
a）空载下用转速计检在混合搅拌器的转速和转动方向。把混合搅拌器的转速设置为3000r/min，旋转方向要使得空气的流动方向向下，调整好后美闭混合搅拌器。用天平称量空发泡杯的质量并记录。b)
在50ml.的大1烧杯中放人异鼠酸酯（例如放人硬泡23g.软泡16g）并将杯子没湿，把异氰2
HiiKAoNiKAca
HG/T4574-2014
酸酯迅速倒人一个废个的容器中，并用约3排滤，把烧杯垂直并称得皮这个过程是为了补偿将异流酸酯倒人聚醚过程中的做排损。e
称收需要量的异氛酸酷例如使泡23g，软泡16g），放人50ml的大烧杯中，记求质量，精确到0.1g。
在发泡杯中加人品要量的合聚醚（例如使泡20g、软泡35g）.记录质量，精确到0.1g。组合e
聚碰倒人发池杯中后，应在1m尚之内开始捷护，开要确保反质物的温度马设是温度和同在3s时间内把异氛酸能倒人盛有组合聚的发泡杯中g)
把搅拌片完个没人到发泡杯底接触的开始位置并轻轻缩进，同时开启搅拌开关和秒表，按照规定时间搅拌原料（如5$），然后把发泡杯移开。h）
把发泡杯放人通风橱，按不标准中第3的义进行观紧，同时以秒为单位记求相应的发范反成特性时间。
混合15min后川刀具沿着发泡杯沿把泡沫切下。记录发泡杯加上发泡杯里泡沫的质量，精确到o.1g。
按本标准中第7章计好聚氨酷原料发泡反应特性。j
k）每次实验后用二氛甲烧清洗搅拌叶片，建议清洗时混合搅拌器的转速为300r/min。6.2箱测法
本方法的试验步骤如下。
a）空载下用转速计检在混合搅拌器的转速和转动方向，把混合搅拌的转速设置为3000r/min，旋转方问要使得空气的流动方向间下，美闭混合搅押器在250ml.的大1烧杯中放人异鼠酸酯（例如放人便泡100g，软泡60g）并将杯子没湿，把氛b）
酸酯迅速倒人一个废充的容器中，并用3排滤，把烧杯重止并称得皮重，这个过程是为了补偿将异氛酸酯倒人聚醚过程中的睡挂损失。称取需要量的异氛酸酯（例如硬泡110g，软泡66g）.加人250mL的大11烧杯中，记水质量，精确到0.1%
发池杯中加人品要量的组合聚醚（例如便泡100g，软泡140g），记录质量，精确到0.1。组合聚醚倒人发泡杯中后，应在1mm之内开始搅拌，并要确保反应物的温度与设定温度相同。e
在3s时间内把异鼠酸能倒人盛红合聚的发泡杯中D
把搅拌叶片完全没人到与发泡杯底接触的开始位置，并轻轻缩进，同时开启搅拌开关和秒表，按照规定时间搅原料（如5），然后把发泡杯从转动的搅拌叶片上移开，迅速将发泡杯中的混合物倒人发泡箱内
按本标准中第3童的定义进行观察，同时以秒为单位记录和应的发池反应特性时间。h）
发泡完成后，在池沐中心收样，按GB/T63432009测定口山发泡警度。按本标准中第7章计节聚氢酷原料发池反应特性j每次实验后用二氧甲烷清洗搅拌叶片，建议清洗时混合搅拌器的转速为300/min。7
结果表示
7.1乳白时间（起始时间）杯顶时间，白山上升时间，口出上升高度、凝胶时间（拉丝时间）和不粘时间单位为秒（s)结果精确到整数位。7.2
自由发泡密度
白山发泡密度p按公式（1)）计算，数值以kg/m表示：m
式中：
-iiiKAoNniKAca
HG/T4574—2014
杯子中剩余泡沫质量（或白山发泡泡沫样品的质量）的数值，单位为克（g）：杯测法中为杯子总容积的数值，箱测法中为泡沫样品排开水的体积的数值，单位为毫升(ml)。
结果精确到小数点后1位。
3回落百分比
同落百分比按公式（2)计算，数值以%表示：H.-HI
回落百分比的数值，以%表示；
自山上升高度的数值，单位为笔米（mm）；最终高度的数值，单位为毫米（mm）。结果精确到小数点后1位。
试验报告
试验报告应包括下列内容：
试样：
使用的标准（GB/T2918
1998.GB/T6343
使用的方法（杯测法，箱测法）；2009）；
....(2)
试验结果，包括各单次试验结果和它们的平均值，按本标准中第7童的规定计算；与规定的分析步骤的差异；
在试验中观察到的异常现象：
试验旧期。
-iKAoNniKAca
中华人民共和国
化工行业标准
聚氨酯原料发泡反应特性的测定方法HG/T4574—2014
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)北京科印技术咨询服务公司海淀数码印刷分部880mm×1230mm1/16印张
字数12.8千宇
2014年9月北京第1版第1次印刷
书号：155025·1695
购15咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
