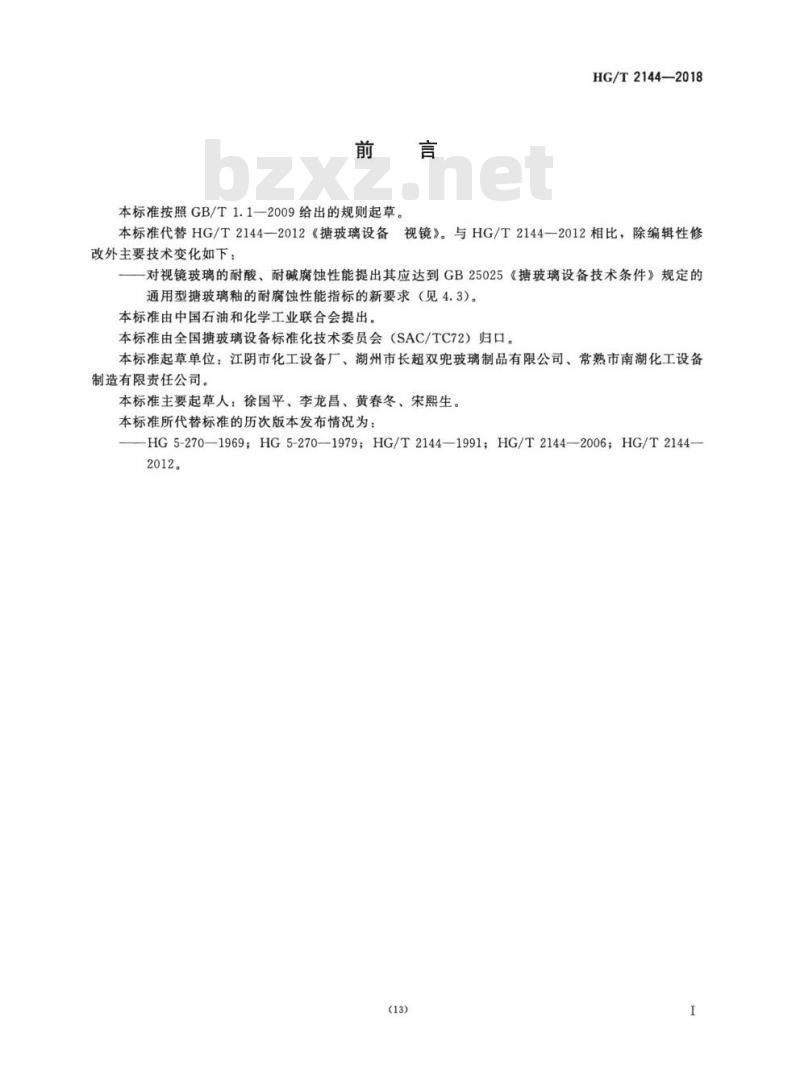

【HG化工标准】 代替 HG/T 2144-2012 搪玻璃设备视镜

HG/T 2144-2018.Glass-lined equipment-Sight glass.

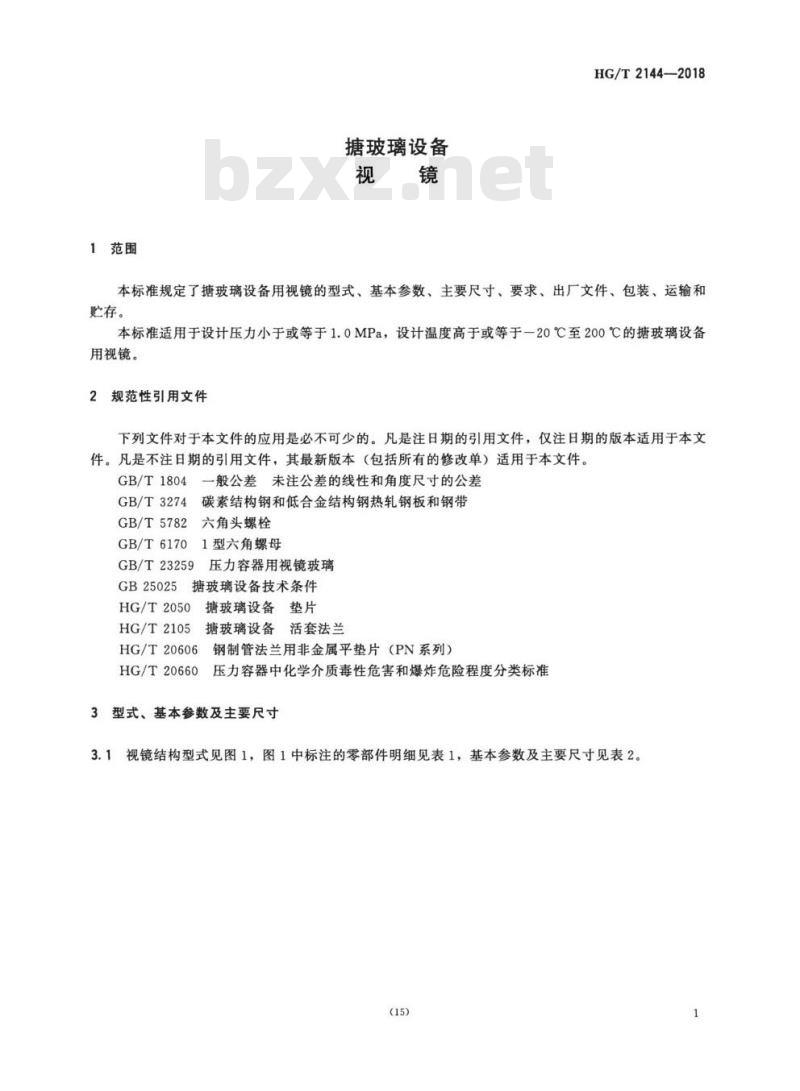

1范围
HG/T 2144规定了搪玻璃设备用视镜的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
HG/T 2144适用于设计压力小于或等于1.0MPa，设计温度高于或等于-20℃至200℃的搪玻璃设备用视镜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件.
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
GB/T3274碳素结构钢和低合金结构钢热轧钢板和钢带
GB/T 5782六角头螺栓
GB/T 6170 1 型六角螺母
GB/T 23259压力容器 用视镜玻璃
GB 25025搪玻璃设备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2105搪玻璃设备活套法兰
HG/T 20606钢制管法 兰用非金属平垫片(PN系列)
HG/T 20660压力容器中化学介质毒性危害和爆炸危险程度分类标准
3型式、基本参数及主要尺寸
3.1 视镜结构型式见图1，图1中标注的零部件明细见表1，基本参数及主要尺寸见表2
4要求
4.1视镜玻 璃应为钢化硼硅玻璃。
4.2视镜玻璃的形位公差、 透光率、外观质量应符合GB/T 23259的要求。
4.3视镜玻璃的理化性能指标除应满足GB/T23259的要求外，其耐酸、耐碱性能还应达到GB 25025规定的通用型搪玻璃釉的耐腐蚀性能指标。
4.4 视镜玻璃的制造、检验、试验和验收应按GB/T 23259、GB 25025和本标准的规定。化学介质的毒性危害和爆炸危险程度分类应按HG/T 20660的规定确定。
4.5 机加工面尺寸公差应符合GB/T 1804中的m级要求。
