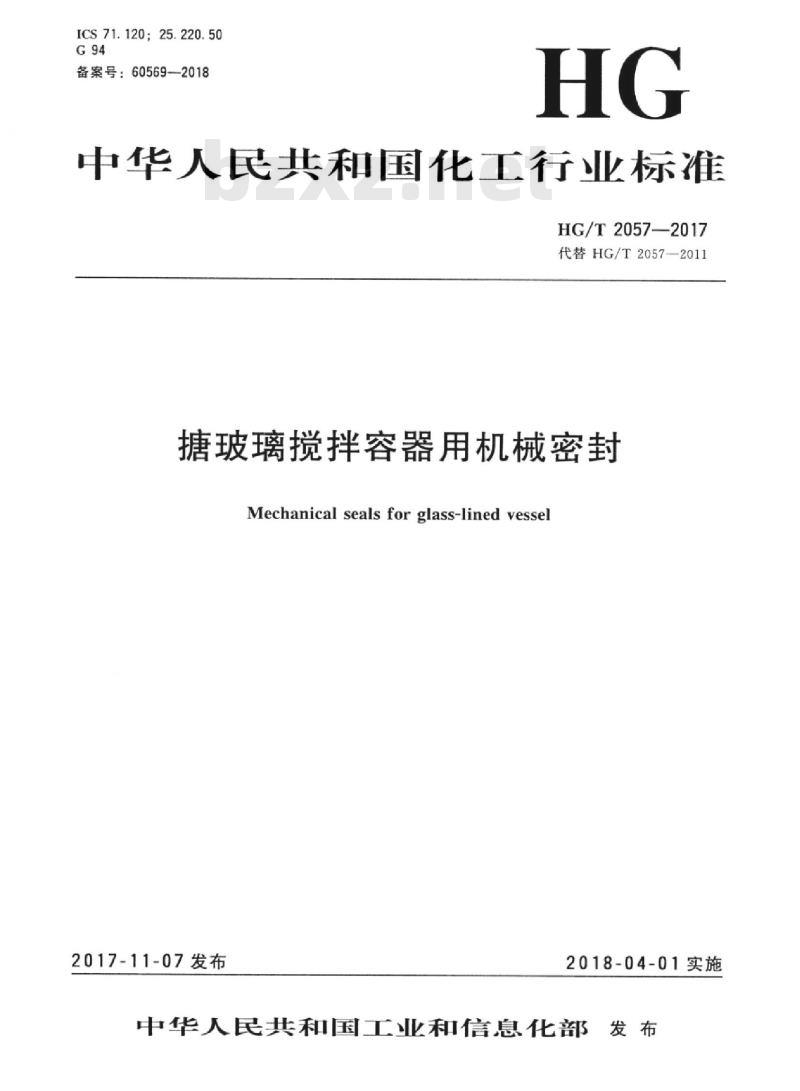

【HG化工标准】 代替 HG/T 2057-2011 搪玻璃搅拌容器用机械密封

HG/T 2057-2017.Mechanical seals for glass-lined vessel.

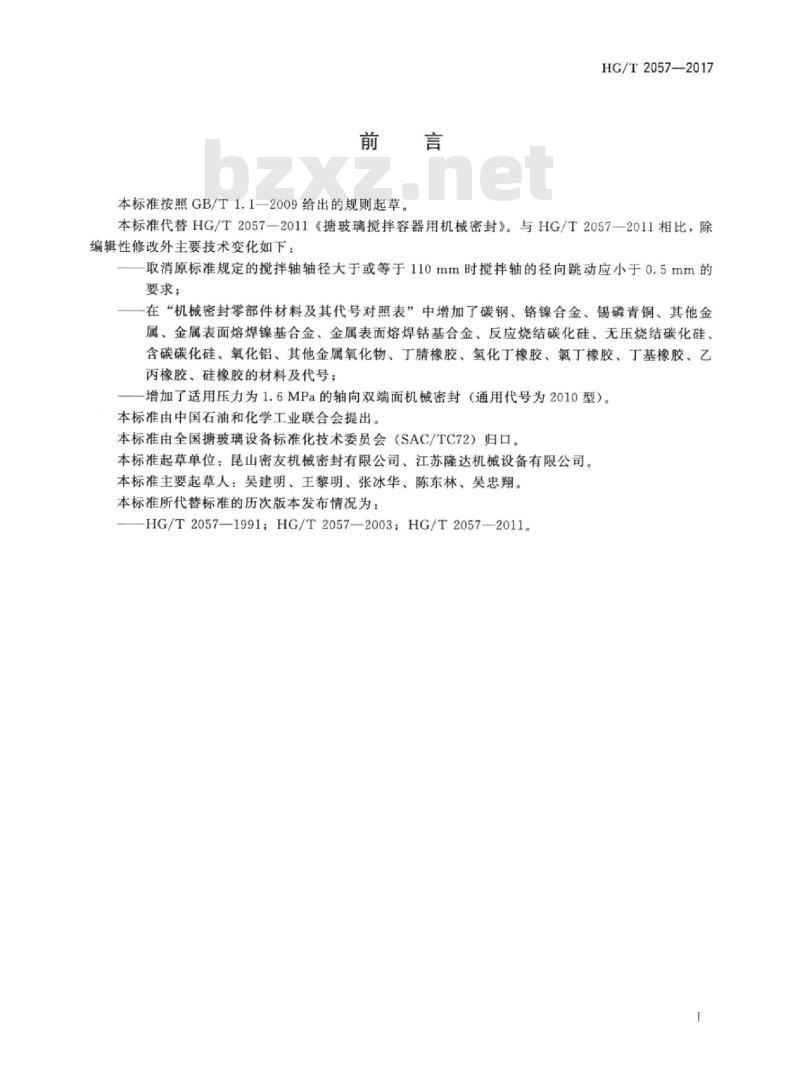

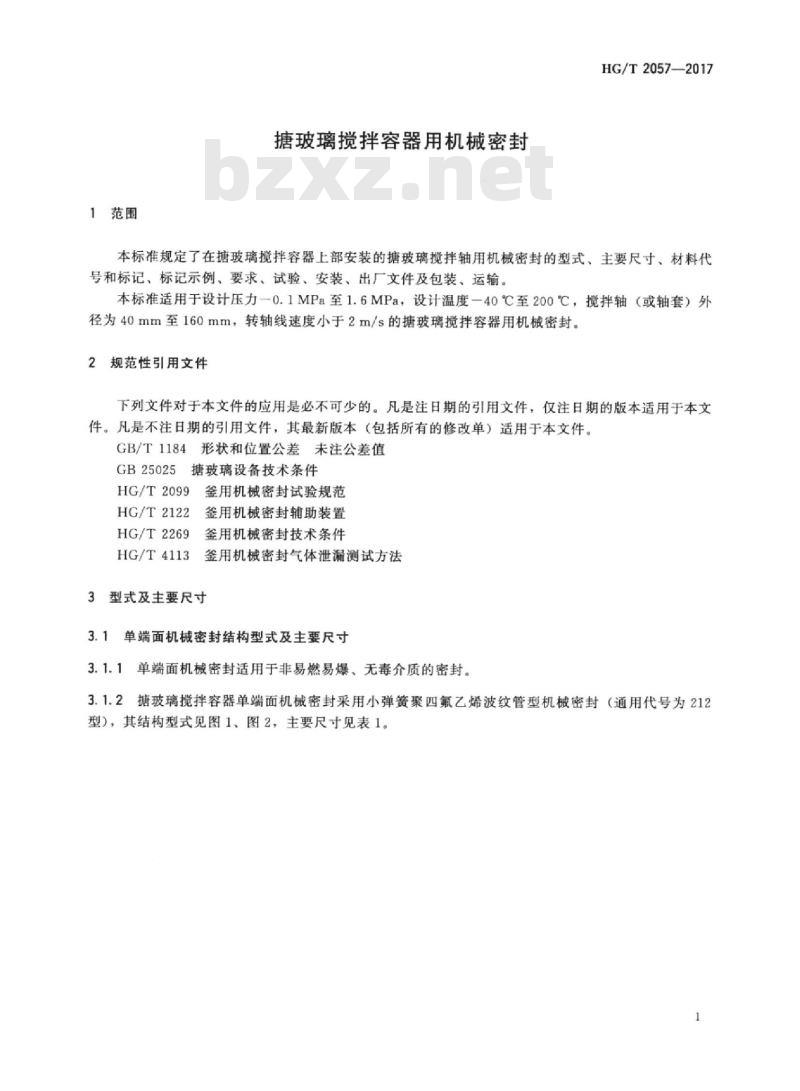

1范围
HG/T 2057规定了在搪玻璃搅拌容器上部安装的搪玻璃搅拌轴用机械密封的型式、主要尺寸.材料代号和标记、标记示例、要求、试验、安装、出厂文件及包装、运输。
HG/T 2057适用于设计压力-0.1MPa至1. 6MPa,设计温度-40℃至200℃，搅拌轴(或轴套)外径为40mm至160mm,转轴线速度小于2m/s的搪玻璃搅拌容器用机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差未注公差值
GB 25025搪玻璃设备技术条件
HG/T 2099釜用机械密封试验规范
HG/T 2122釜用机械密封辅助装置
HG/T 2269釜用机械密封技术条件
HG/T 4113釜用机械密封气体泄漏测试方法
3型式及主要 尺寸
3.1单端面机械密封结构型式及主要尺寸
3.1.1 单端面机械密封适用于非易燃易爆、无毒介质的密封。

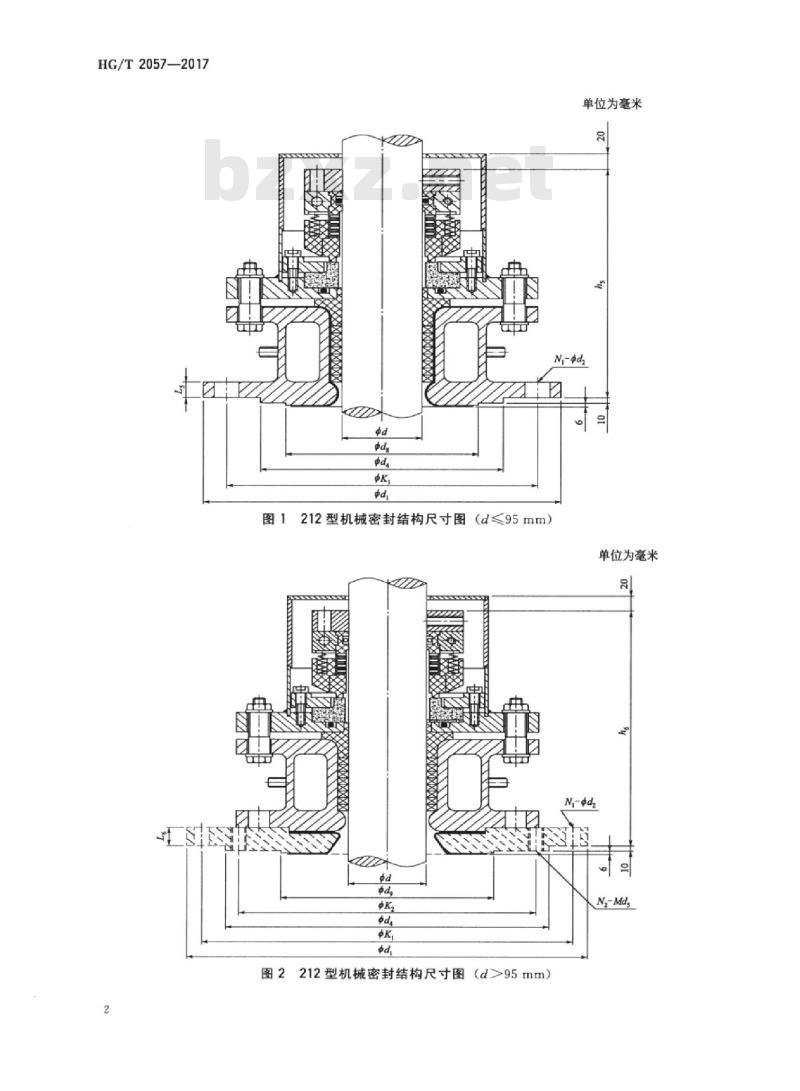

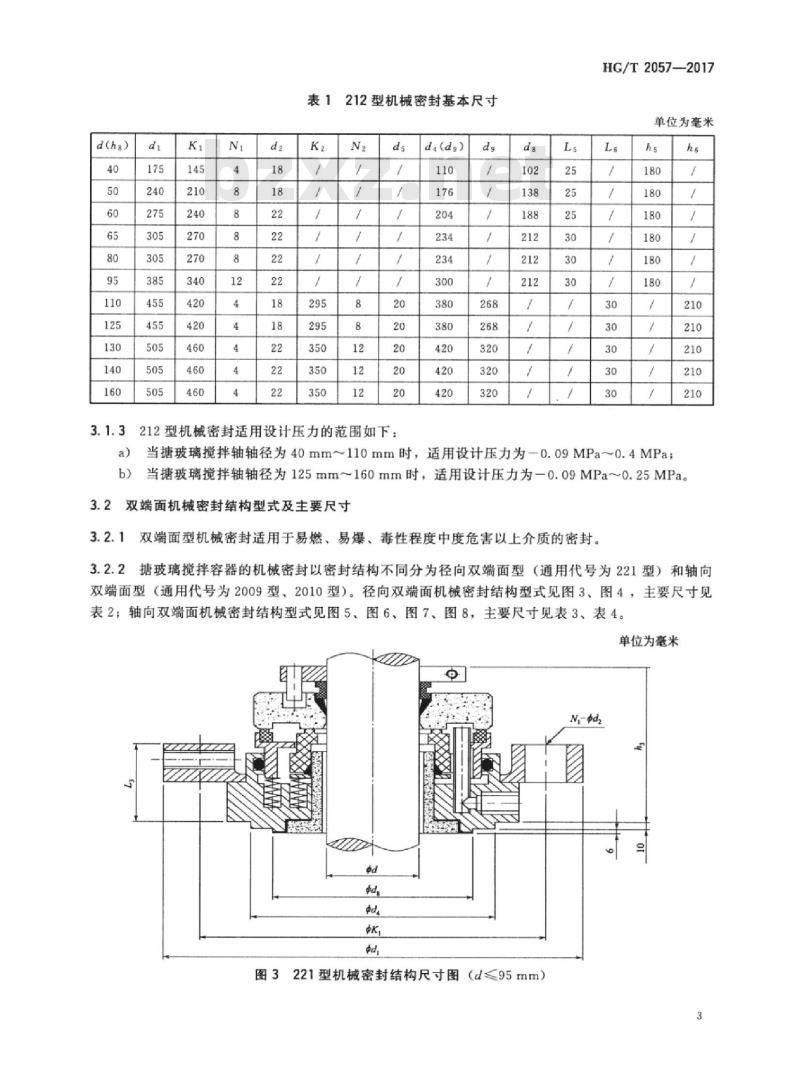

3.1.2搪玻璃搅拌容器单端面机械密封采用小弹簧聚四氟乙烯波纹管型机械密封(通用代号为212型)，其结构型式见图1.图2，主要尺寸见表1。
