GB/T 39641-2020.Methods for gaging fastening screw threads by thread indicating gages.

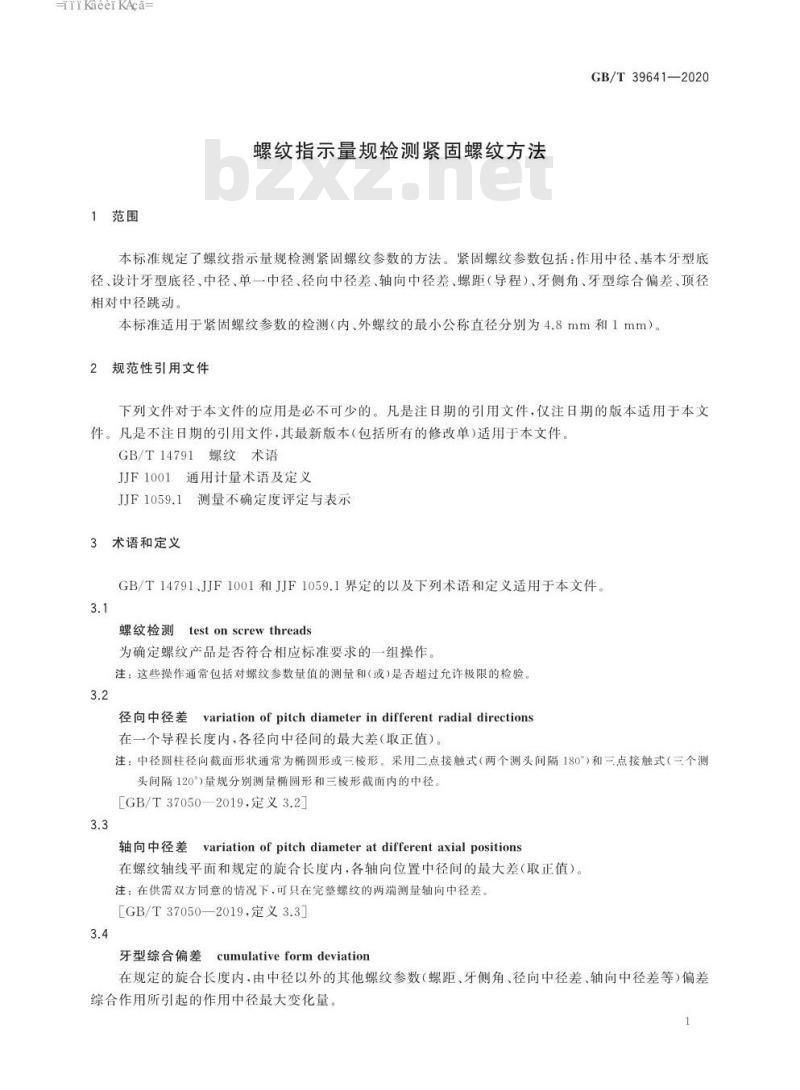

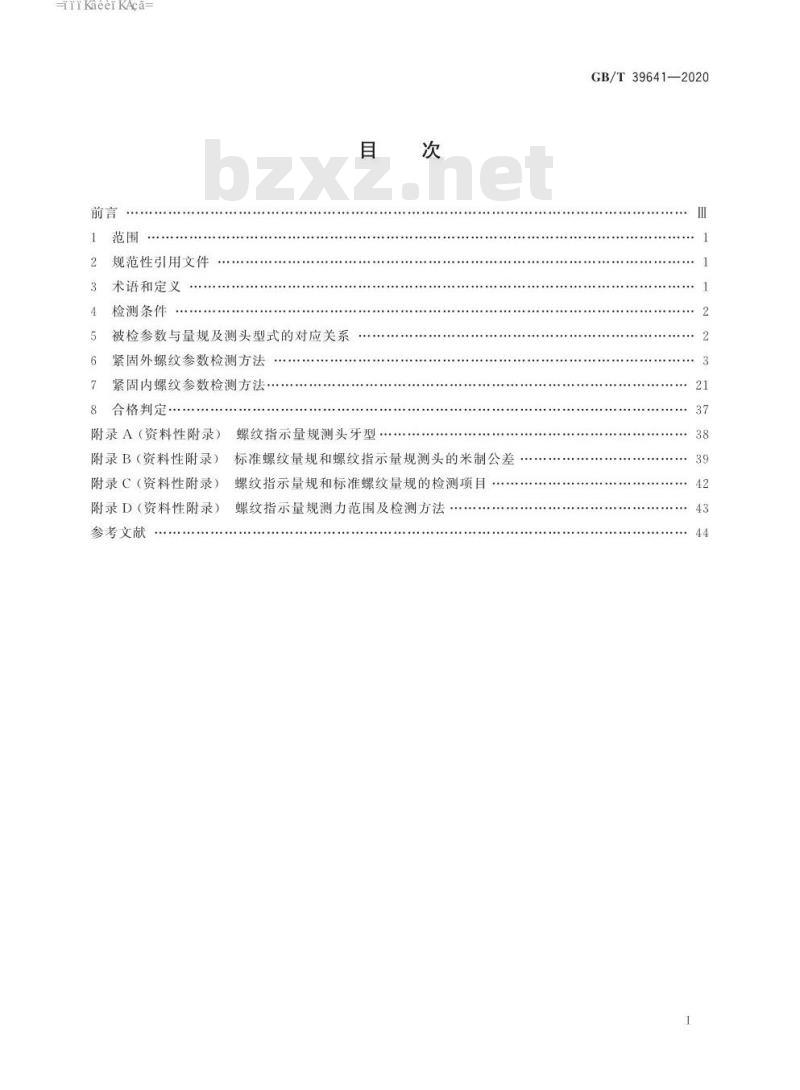

1 范围
GB/T 39641规定了螺纹指示量规检测紧固螺纹参数的方法。紧固螺纹参数包括:作用中径、基本牙型底径、设计牙型底径、中径、单一中径、径向中径差、轴向中径差、螺距(导程)、牙侧角、牙型综合偏差、顶径相对中径跳动。
GB/T 39641适用于紧固螺纹参数的检测(内、外螺纹的最小公称直径分别为4.8mm和1mm)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14791螺纹术语
JJF 1001 通用计量术语及定义
JJF 1059.1 测量不确定度评定与表示
3术语和定义
GB/T 14791、JJF 1001和JJF 1059.1界定的以及下列术语和定义适用于本文件。
3.1
螺纹检测 test on screw threads
为确定螺纹产品是否符合相应标准要求的一组操作。
注:这些操作通常包括对螺纹参数量值的测量和(或)是否超过允许极限的检验。
3.2
径向中径差 variation of pitch diameter in different radial directions
在一个导程长度内,各径向中径间的最大差(取正值)。
注:中径圆柱径向截面形状通常为椭圆形或三棱形。采用二点接触式(两个测头间隔180°)和三点接触式(三个测头间隔120°)量规分别测量椭网形和三棱形截面内的中径.
[GB/T 37050-2019,定义3.2]
3.3
轴向中径差 variation of pitch diameter at different axial positions
在螺纹轴线平面和规定的旋合长度内,各轴向位置中径间的最大差(取正值)。
注:在供需双方同意的情况下,可只在完整螺纹的两端测量轴向中径差.
[GB/T 37050-2019,定义3.3]
1 范围
GB/T 39641规定了螺纹指示量规检测紧固螺纹参数的方法。紧固螺纹参数包括:作用中径、基本牙型底径、设计牙型底径、中径、单一中径、径向中径差、轴向中径差、螺距(导程)、牙侧角、牙型综合偏差、顶径相对中径跳动。
GB/T 39641适用于紧固螺纹参数的检测(内、外螺纹的最小公称直径分别为4.8mm和1mm)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14791螺纹术语
JJF 1001 通用计量术语及定义
JJF 1059.1 测量不确定度评定与表示
3术语和定义
GB/T 14791、JJF 1001和JJF 1059.1界定的以及下列术语和定义适用于本文件。
3.1
螺纹检测 test on screw threads
为确定螺纹产品是否符合相应标准要求的一组操作。
注:这些操作通常包括对螺纹参数量值的测量和(或)是否超过允许极限的检验。
3.2
径向中径差 variation of pitch diameter in different radial directions
在一个导程长度内,各径向中径间的最大差(取正值)。
注:中径圆柱径向截面形状通常为椭圆形或三棱形。采用二点接触式(两个测头间隔180°)和三点接触式(三个测头间隔120°)量规分别测量椭网形和三棱形截面内的中径.
[GB/T 37050-2019,定义3.2]
3.3
轴向中径差 variation of pitch diameter at different axial positions
在螺纹轴线平面和规定的旋合长度内,各轴向位置中径间的最大差(取正值)。
注:在供需双方同意的情况下,可只在完整螺纹的两端测量轴向中径差.
[GB/T 37050-2019,定义3.3]
