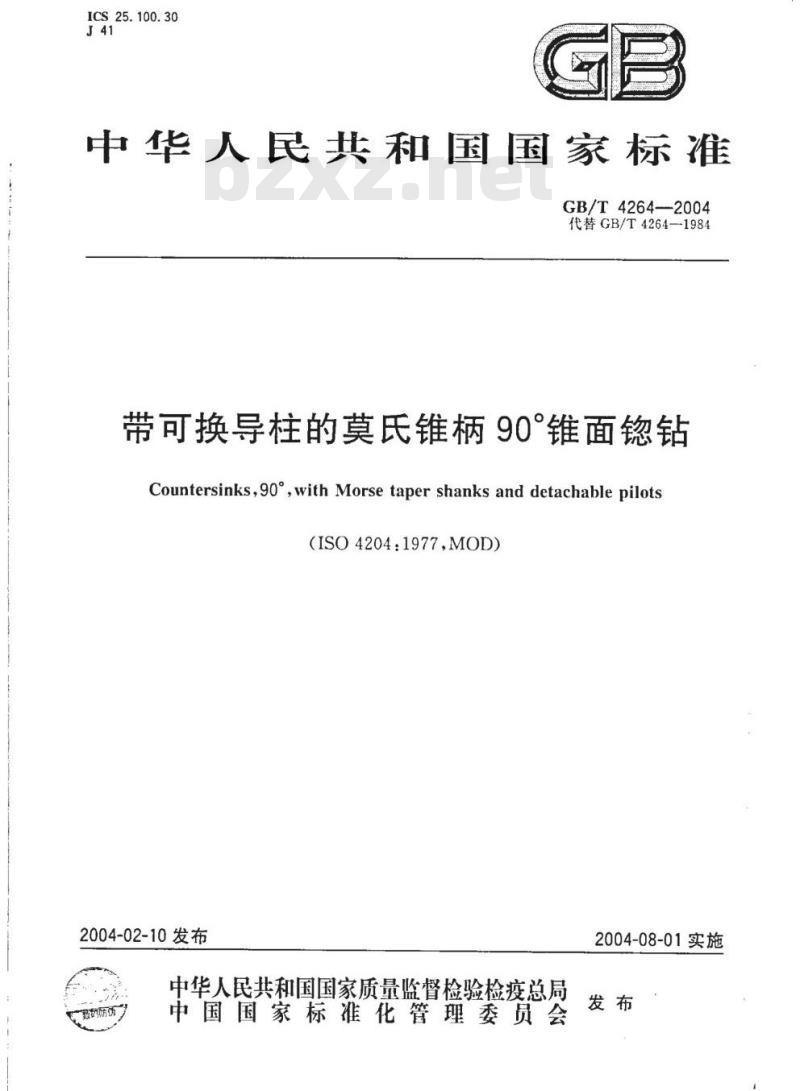

【GB国家标准】 带可换导柱的莫氏锥柄90°锥面锪钻

GB/T 4264-2004.Countersinks , 90° ,with Morse taper shanks and detachable pilots.

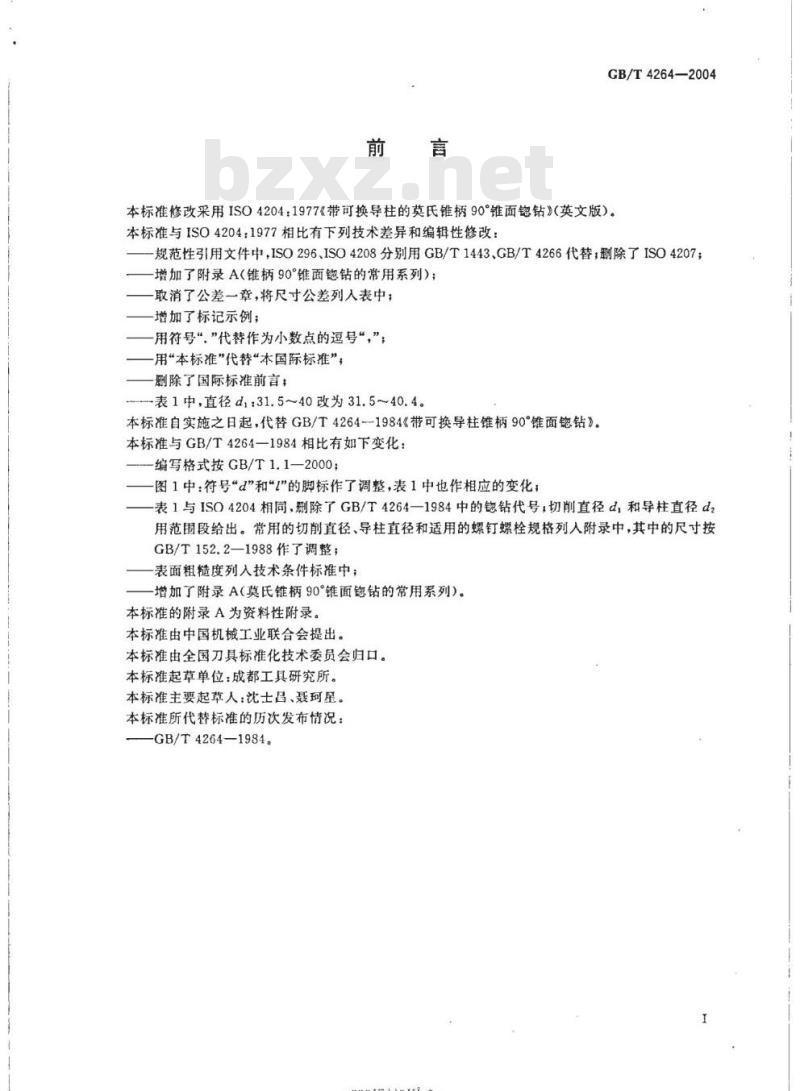

1范围
GB/T 4264规定了带可换导柱的莫氏锥柄90°锥面锪钻的尺寸和公差。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1443机床和工具 柄用自夹圆锥(GB/T 1443-1996 ,eqv ISO 296:1991)
GB/T 4265带导 柱90°锥面锪钻技术条件
GB/T 4266锪钻用可 换导柱(GB/T 4266-2004 ,ISO 4208 :1977, MOD)
3尺寸
3.1尺寸和公差

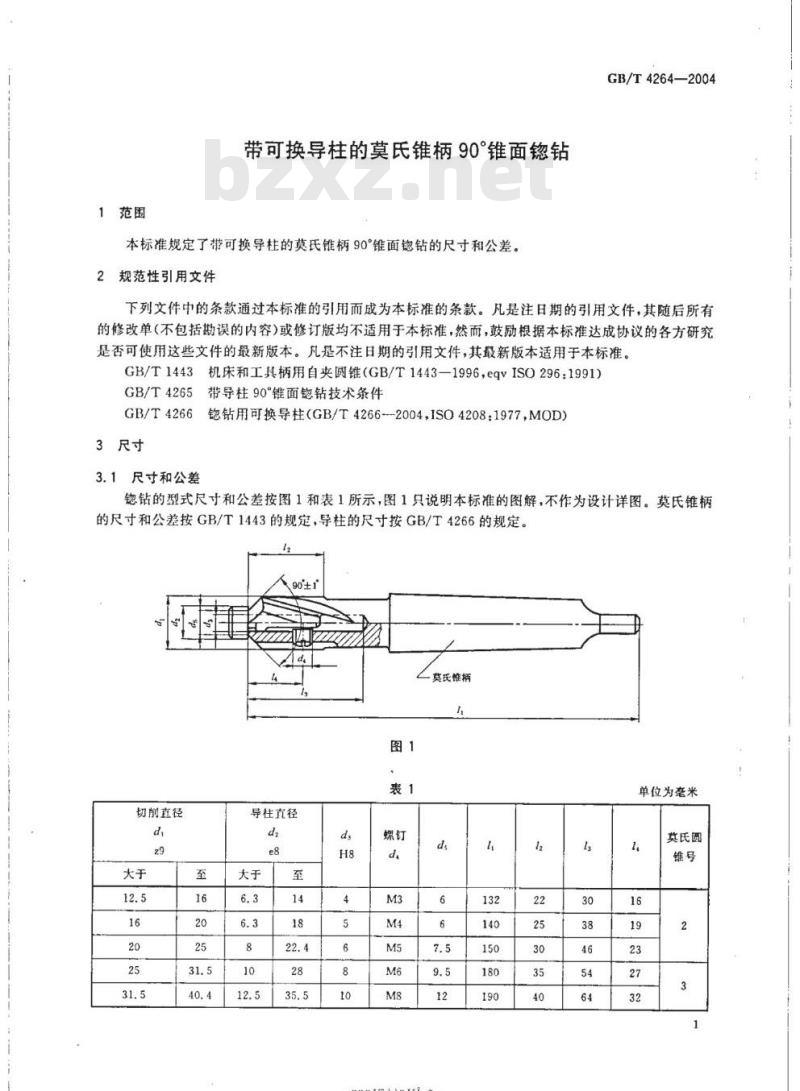

锪钻的型式尺寸和公差按图1和表1所示,图1只说明本标准的图解,不作为设计详图。莫氏锥柄的尺寸和公差按GB/T 1443的规定,导柱的尺寸按GB/T 4266的规定.

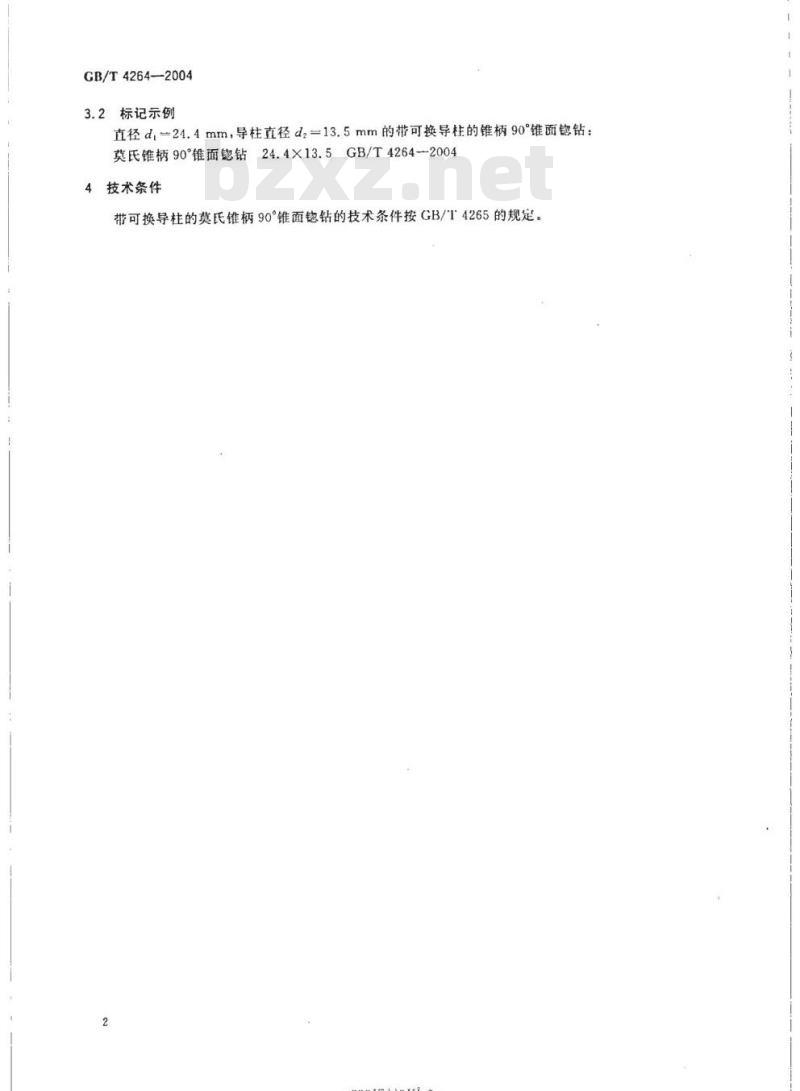

3.2标记示例
直径d1=24.4mm,导柱直径d2=13.5mm的带可换导柱的锥柄90°锥面锪钻:
荬氏锥柄90°锥面锪钻 24.4X13.5 GB/T 4264-2004

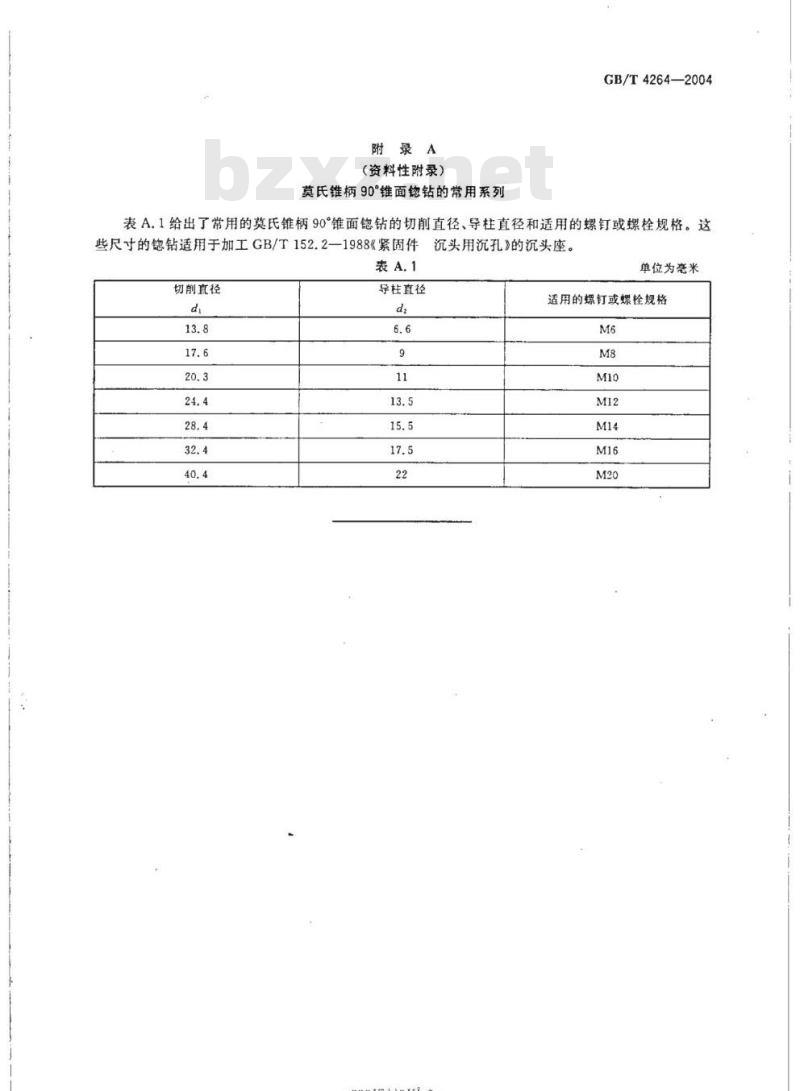

4技术条件
带可换导柱的莫氏锥柄90°锥面锪钻的技术条件按GB/T4265的规定。
