【GB国家标准】 60°、90°、120°直柄锥面锪钻

ICS25.100.30

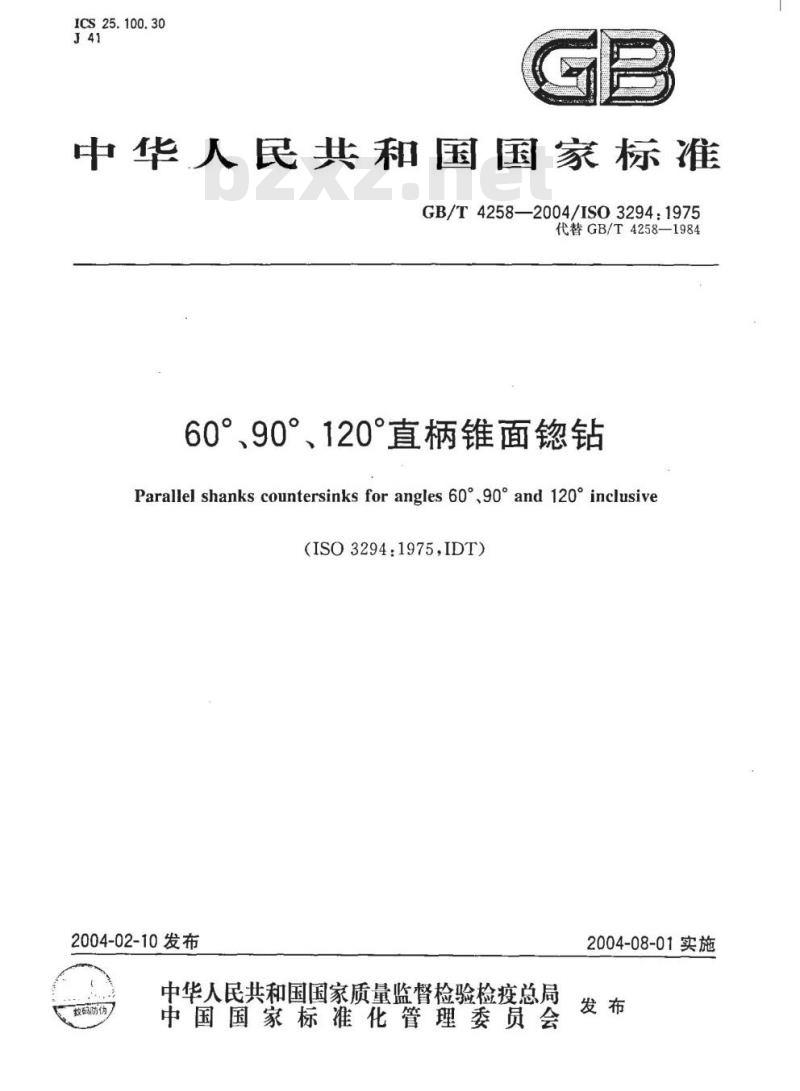

中华人民共和国国家标准
GB/T4258—2004/ISO3294:1975
代替GB/T4258—1984
60°、90°、120°直柄锥面钻
Parallel shanks countersinks for angles 60°,90°and 120°inclusive(ISO3294.1975,IDT)
2004-02-10发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
GB/T4258-—2004/SO3294:1975

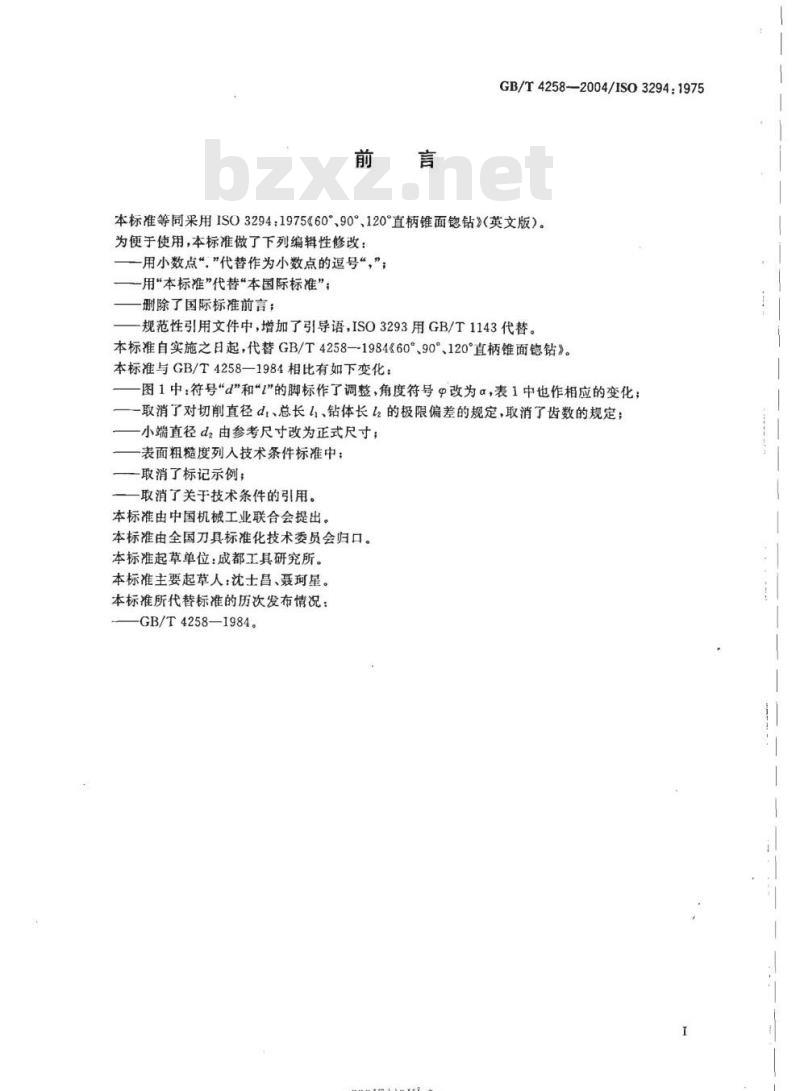

本标准等同采用ISO3294：1975《60°、90°120°直柄锥面锶钻》（英文版)。为便于使用，本标准做了下列编辑性修改：用小数点“，\代替作为小数点的逗号“，”；一用“本标准”代替“本国际标准”；删除了国际标准前言；Www.bzxZ.net
一规范性引用文件中，增加了引导语，ISO3293用GB/T1143代替。本标准自实施之日起，代替GB/T4258--1984《60°90°、120°直柄锥面钻》。本标准与GB/T4258—1984相比有如下变化：-图1中：符号“d”和“1”的脚标作了调整，角度符号改为a，表1中也作相应的变化；-取消了对切削直径d.、总长1、钻体长1的极限偏差的规定，取消了齿数的规定；小端直径dz由参考尺寸改为正式尺寸；表面粗糙度列入技术条件标准中：一取消了标记示例；
一取消了关于技术条件的引用。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：沈士昌、聂珂星。本标准所代替标准的历次发布情况：GB/T4258—1984。
rrKaeerkca-

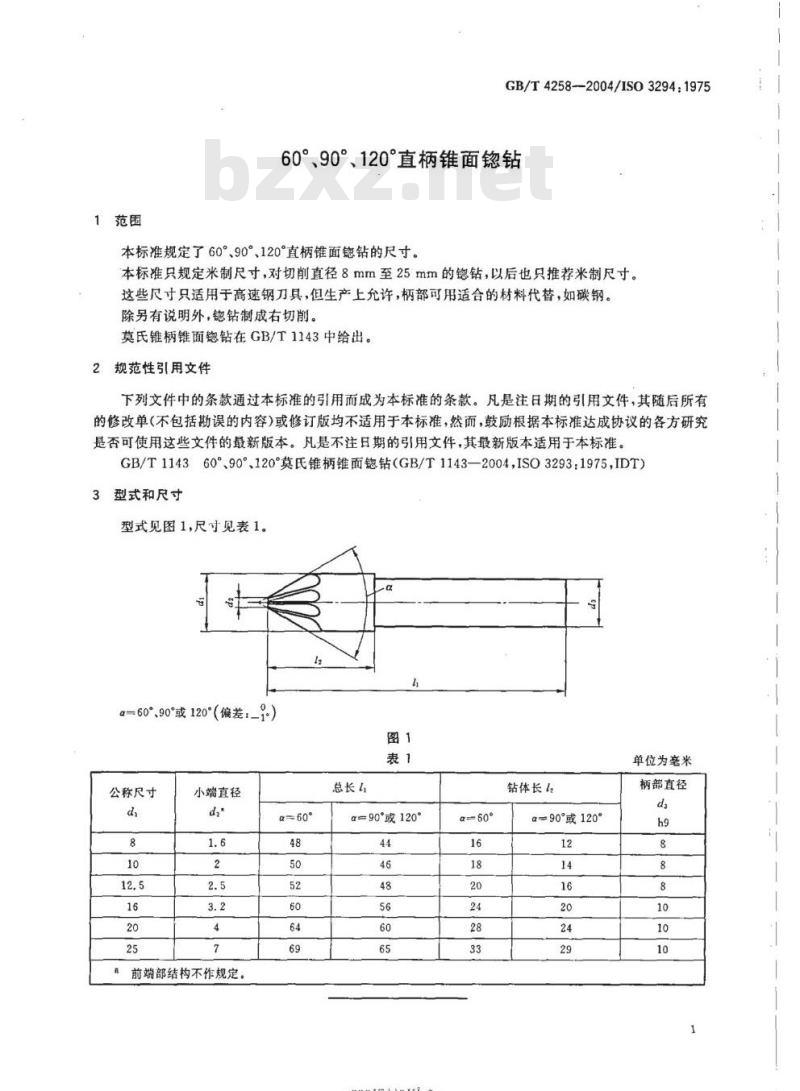

1范围
GB/T4258—2004/IS032941975
60°、90°120°直柄锥面钻
本标准规定了60°、90°、120°直柄锥面钻的尺寸。本标准只规定米制尺寸，对切削直径8mm至25mm的钻，以后也只推荐米制尺寸。这些尺寸只适用于高速钢刀具，但生产上允许，柄部可用适合的材料代替，如碳钢。除另有说明外，钻制成右切削。莫氏锥柄锥面钻在GB/T1143中给出。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T11436090°120°莫氏锥柄锥面钩钻（GB/T1143—2004，ISO3293:1975，IDT）3型式和尺寸
型式见图1，尺寸见表1。
α-60°90°或120（偏差：-9）图1
公称尺寸
小端直径
前端部结构不作规定。
总长1
Q=90或120
rrKaeerkca-
钻体长
α=90或120%
单位为毫米
柄部直径
GB/T4258-2004
-rrKaeerKAca-

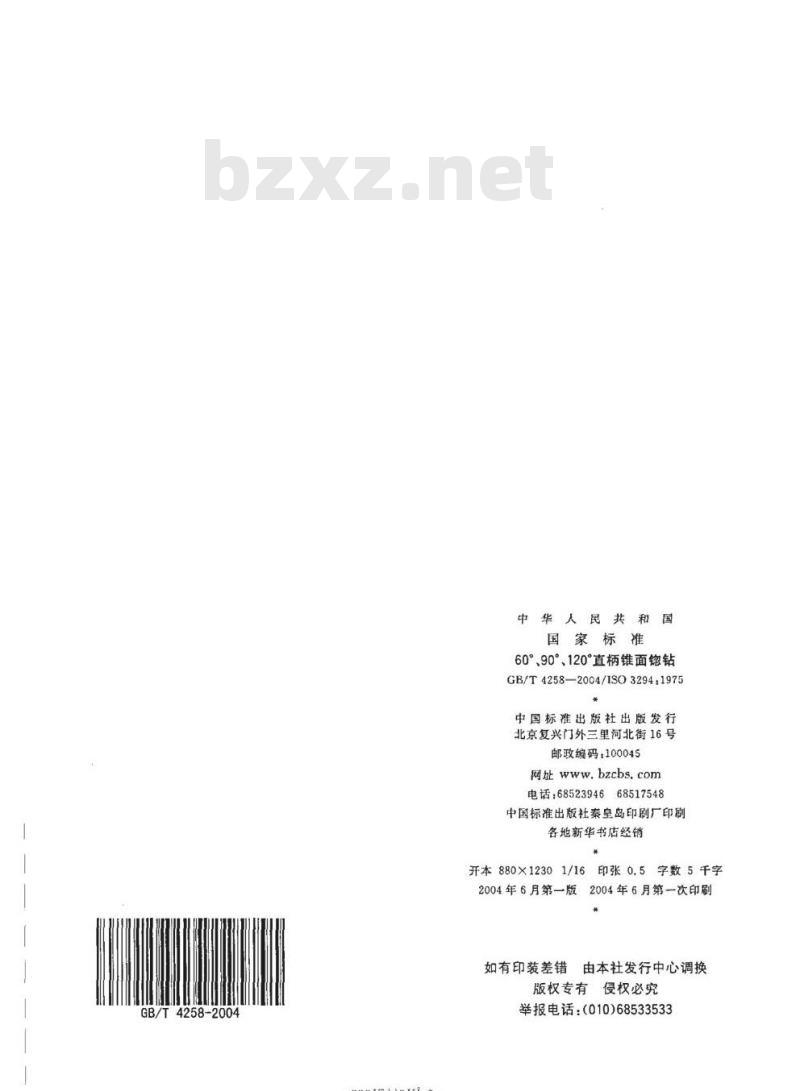

中华人民共和国
国家标准
60°、90°120°直柄锥面钩钻
GB/T4258—2004/ISO3294.1975
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
2004年6月第一版
字数5千字
2004年6月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
